IDE接口（Integrated Drive Electronics，电子集成驱动器）并非已经被时代彻底淘汰，它在特定场景下仍有实用价值，但主流PC平台上确实已难觅其踪。将带你深度了解IDE接口的本质、历史、性能参数，并重点解决它与当下SATA接口的互转、硬盘接驳等实操问题，让你一文读懂这个“硬盘接口活化石”。
IDE接口是什么？一台老电脑的前世今生
很多年轻用户可能只在老旧的深黄色排线里见过它，但IDE接口在计算机存储史上扮演了奠基者的角色，本质意义上，IDE接口并非纯粹的主板总线接口，而是一种硬盘控制器与盘体集成的规范。
从ATA到PATA：名字背后的技术演进
IDE接口在行业标准上更常被称为ATA（Advanced Technology Attachment）接口，因为其采用并行数据传输方式，为了与后来的Serial ATA（串行SATA）区分，它最终被统称为PATA（Parallel ATA）。
- 早期雏形：1986年由西部数据（WD）与康柏（Compaq）联合制定，初衷是降低成本、简化主板设计。
- 标准确立：ANSI（美国国家标准学会）在此基础上形成了ATA-1标准。
- 技术迭代：后续经历了ATA-33、ATA-66、ATA-100直到最终的ATA-133，数字代表理论传输带宽的MB/s。
物理构造的辨识度：一根排线挂双盘
从物理结构上看，IDE接口充满了90年代的机械美学风，一块主板上通常会集成1到2个IDE通道（标识为IDE1、IDE2或Primary、Secondary），每个通道通过一根40芯（早期）或80芯（后期）的扁平数据线连接设备。
一个非常标志性的特征是跳线帽，在同一根排线上挂接两块硬盘（或硬盘与光驱）时，必须通过盘体背面的跳线设置主从关系，否则系统无法正确识别设备，这种设计在现在的小朋友看来是妥妥的“考古”行为，但在当年,这就是傻瓜化的随插即用。
供电接口的独特记忆
伴随IDE设备的，还有那标志性的4针D型大4Pin供电接口（俗称“大4D”或“塑胶头”），它不仅为硬盘供电，在山寨电源盛行的年代，更是各类机箱风扇、灯带转接的不二之选，它更多以“转接线”的身份存在于电源配件包中。

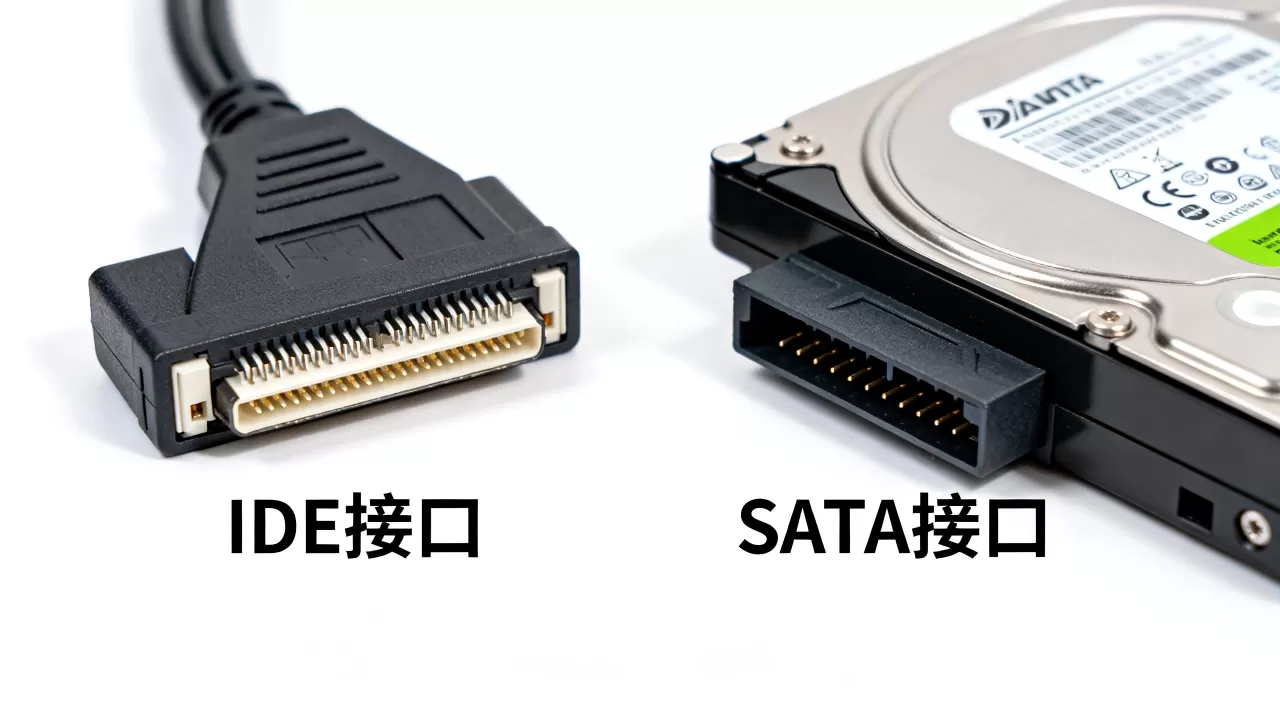

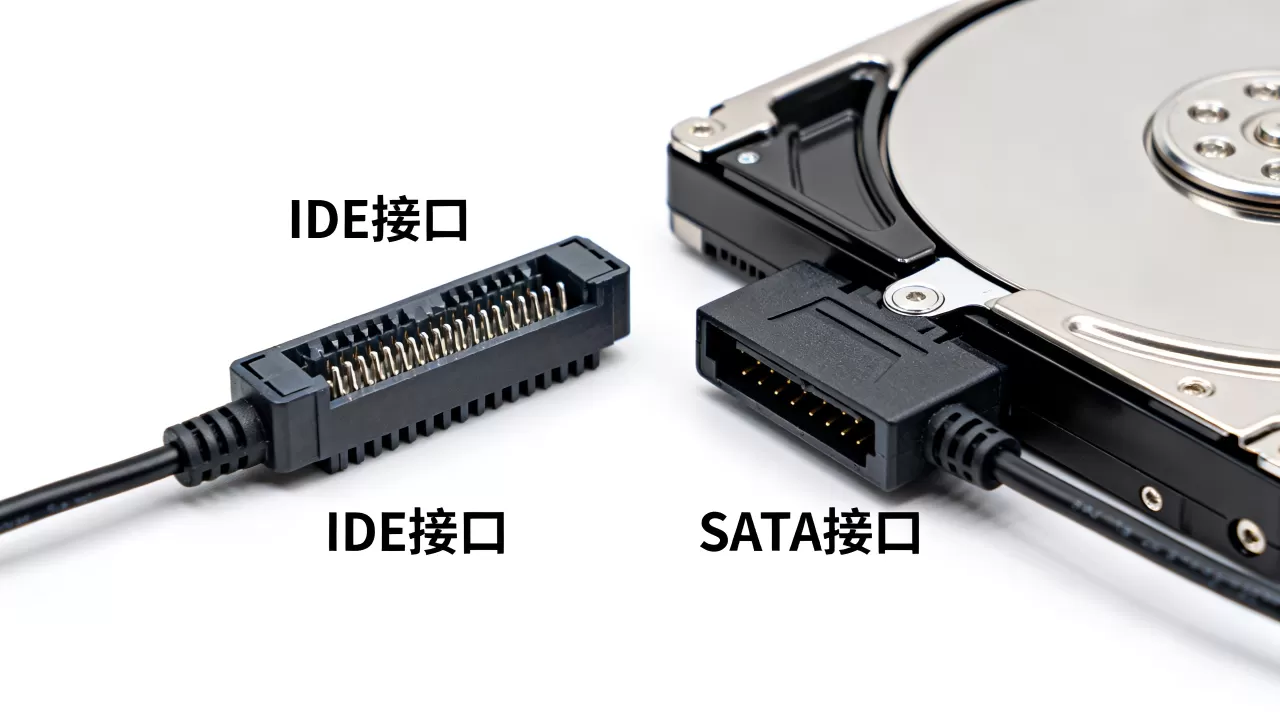

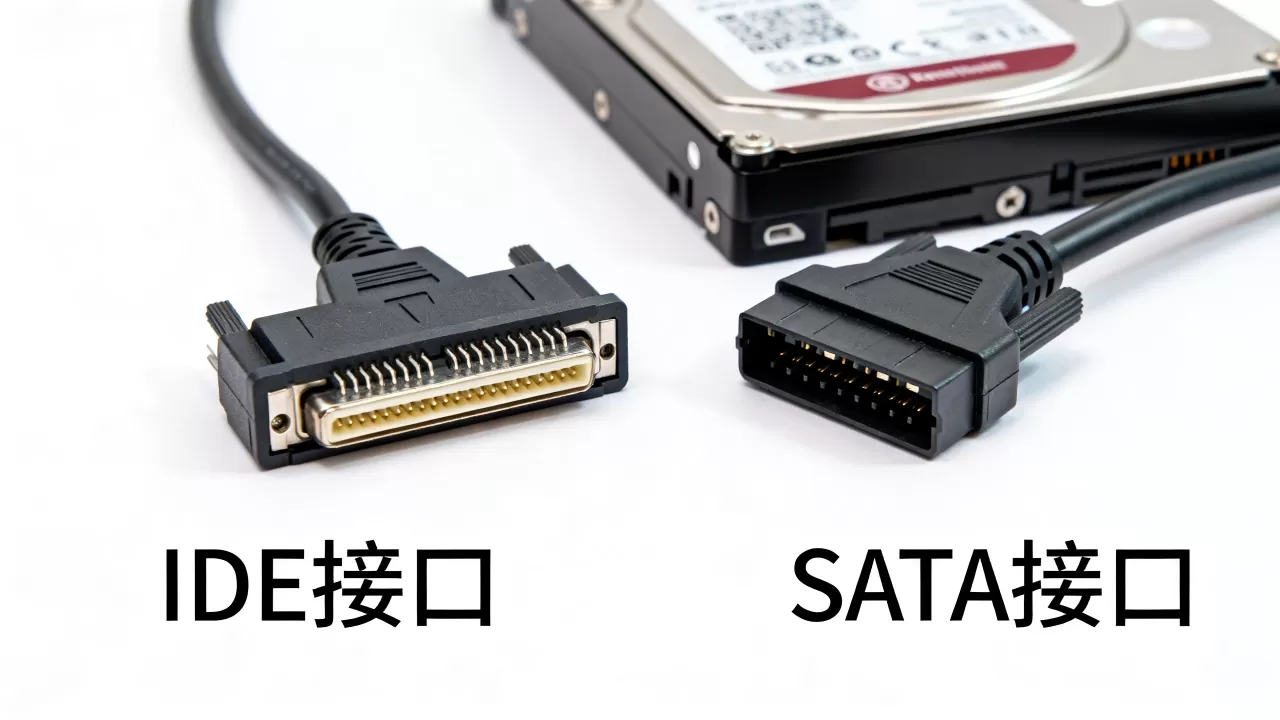

从并行到串行：IDE接口和SATA接口区别全解析
这是需求痛点最集中的话题，很多人分不清“IDE口硬盘”和“SATA口硬盘”能不能混插，或者纠结于老硬盘里的数据怎么导出来，归根结底，这是并行总线与串行总线的代际对决。
| 对比维度 | IDE（PATA）接口 | SATA接口 |
|---|---|---|
| 数据传输方式 | 16位并行传输 | 点对点串行传输 |
| 理论最高速率 | 133MB/s（ATA-133） | SATA 3.0高达600MB/s（6Gbps） |
| 适用硬盘类型 | 机械硬盘、老式光驱 | 机械硬盘、固态硬盘（SSD） |
| 线缆宽度 | 40/80针扁平排线，占空间、阻碍风道 | 7针细线缆，支持热插拔 |
| 工作电压 | 5V（经由大4D供电） | 3V / 5V / 12V（SATA 15Pin供电口） |
| 多设备支持 | 一通道双设备（需主从跳线） | 一接口一设备（AHCI原生支持） |
为什么SATA能迅速终结IDE王朝？
行业共识认为，并行传输的“信号串扰”问题是IDE无法逾越的天花板，当频率提升到33MHz以上时，长排线内部的电磁干扰急剧增加，导致数据传输误码率飙升，而SATA利用差分信号技术，将原本缠成一团的导线变成独立的“单行道”，不仅频率可以做到极高,线材长度也从45cm限制放宽到了1米。
业内专家指出，让IDE彻底退出主流市场的“压死骆驼的稻草”，是固态硬盘对带宽的饥渴，在IDE传输协议下，一块SSD的读写速度会被死死卡在130MB/s以内，完全无法发挥闪存颗粒的性能，这在那个“秒开系统”的SSD普及运动中是不可接受的。
电气特性与指令集差异
SATA协议表面上是物理接口换了，实际上背后的指令队列也进化了，IDE采用的是最原始的并行指令，CPU必须时刻参与硬盘数据的中断响应，占用率高，而SATA支持的NCQ（原生命令队列）技术，能让硬盘内部自己优化读写顺序，降低CPU占用率，这一点对于需要处理大量小文件的企业级用户而言,体验差异是碾压级的。
老硬盘的“第二春”：IDE接口硬盘怎么接才能保住数据
这是老玩家最关心的实操话题，手里有一块装着珍贵照片的老迈80GB硬盘，怎么把数据拷贝出来？方案无非两种：转接卡 与 改造供电，千万别试图把IDE硬盘线硬插到SATA口上,会当场烧毁设备。
使用IDE转SATA转换器
这是最成熟且成本最低的解决方案，你只需购买一个“IDE 2.5/3.5寸转SATA”的转接板。
- 接口对应：转接板的IDE 40针母头连接老硬盘，转接板上的SATA数据口连接主板,SATA电源口连接电源。
- 关键跳线：必须先将老硬盘的跳线帽拨到Master（主盘）位置,否则转接板无法识别设备。
- 系统识别：开机后在BIOS中通常会被识别为“SATA设备”或“Removable Device”,进入系统后即显示盘符。
- 注意：此方案仅适用于数据传输，不能用于给老IDE设备安装系统作为启动盘,因为BIOS原生不认。
PCI-E IDE扩展卡
如果你需要长期挂载老IDE设备（如专业采集卡用户、使用老式刻录机），建议购买PCI-E转IDE控制器卡。
- 该卡基于Silicon Image或JMicron等主控芯片设计，插在主板PCI-E x1插槽上。
- 优点：主板原生支持PCIe启动项，可以识别为独立的“IDE控制器”，支持引导老系统（如Windows 98/XP）。
- 缺点：需要安装第三方驱动,且IDE硬盘无法在此卡上直接作为从盘同时挂载另一块机械盘。
供电改造的致命细节
很多人把数据线接对了，却忽略了电源线，IDE硬盘需要+5V和+12V双路供电，若使用老式电源，请检查大4D供电头是否有发黄、烧蚀痕迹，如果电源是新型全模组，没有大4D头，可以使用SATA转IDE供电线但请注意，这种转接线仅支持机械盘和光驱，切勿用它给需大电流的硬盘盒供电,容易起火。
被遗忘的“大船”：IDE光驱与移动硬盘盒的特殊价值
在二手市场或机房机房里，你可能还会遇到IDE接口的设备，虽然性能落伍,但它们并非没有存在价值。
老光驱的“抓轨”优势
有一部分发烧友至今仍在寻找成色好的IDE接口的DVD光驱或蓝光光驱，原因很朴素：那个年代的光驱做工用料扎实，机械结构稳定，在抓取CD音轨时，其纠错算法与缓存设计非常适合读取那些年代久远的、带有轻度划痕的刻录盘，相比之下，现在的超薄USB光驱故障率奇高，如果遇到这类需求，优先找IDE转USB外接盒（带变压器供电的那种）,兼容性远胜于廉价易驱线。
企业服务器的容灾备件
在银行、医疗、工业自动化等对系统稳定性要求极高的遗留系统里，仍存在不少运行了近20年、搭载IDE硬盘的工控机或POS机，对于这些单位而言，IDE接口不是“过时”，而是“停产的必需品”，这导致二手市场上某些特定容量（如40GB、160GB）的IDE硬盘价格不降反升，且存在大量翻新盘，如果是为了数据恢复目标，建议直接找大型数据恢复公司开盘,不要自行在黄鱼市场盲目购盘。
现代主板为什么只眨眼不见？关于接口的冷思考
如今你找遍任何一块全新的B760或X670主板，都找不到一个原生IDE接口，这背后有硬件设计上的“减负”逻辑。
- 主板布线空间：IDE排线宽度惊人，严重阻碍机箱内部风道，且为了信号稳定性，PCB走线需要复杂的等长布线,增加制版成本。
- I/O面板资源：原生IDE需要占用南桥的大量GPIO引脚，不如让位给更多USB 3.2 Gen 2或M.2插槽。
- 据统计，目前市场上消费级主板原生IDE接口的保有量占比已不足5%，除非是特定工控版本,否则基本绝迹。
如果你想在2026年继续使用IDE设备，不必盯着主板接口，转而使用上面提到的桥接芯片才是正确解锁姿势，凡是打着“原生PCIe转IDE”的产品，务必留意芯片型号是否支持UEFI，否则在Win10/11下容易蓝屏。
数据恢复的特殊视角：IDE硬盘比SATA更容易“因病入土”
如果你是冲着眼里的数据去碰这块老硬盘，那还有一条避坑指南，IDE时代的老机械盘（尤其是10年前的），其磁头复位机构和电机驱动芯片老化严重，通电后可能出现规律性“咔哒、咔哒”敲盘声,这属于磁头物理退化。
- 如果数据极为重要，停止二次通电，杜绝自己尝试用锤子敲击电机（江湖偏方）。
- 寻找“开盘 + 固件修复”服务，针对老迈腾、希捷酷鱼系列,专业机构可以更换同型号磁头并利用PC3000工具跳过坏道镜像。
- 如果只是逻辑坏道，用支持PATA协议的MHDD或Victoria软件扫描时，切记使用旧版纯DOS启动环境,此项操作要求极高的硬件兼容性。
关于ide接口_常见迷思与精准解答
提问：新买的SATA固态硬盘可以通过转接头插在旧主板的IDE口上吗？
不可以，无论物理转接还是逻辑协议，SATA和IDE的指令集完全不同，SATA硬盘无法由IDE控制器驱动，旧的IDE接口主板只能通过升级PCIe转接卡（如果该主板有PCIe插槽）来引导NVMe固态，但对老平台而言性能损耗大、兼容性差,不推荐作为系统盘。
提问：光驱是IDE接口的，但主板上只剩SATA口，如何让电脑识别？
此时需要一颗支持“端口映射”的转接板，购买时认准“ASMedia 1053”主控的IDE转SATA转换线，接线后将光驱跳线设为主盘，开机进入BIOS，将SATA模式设为“Legacy IDE”或“Compatibility Mode”，在安装系统（如Windows 7）时，如果无法识别，请提前加载AHCI驱动，或者直接在PE环境下提取光盘文件,效能最优。
提问：一个IDE通道上接两个硬盘，一个跳Master，一个跳Slave，但开机只认出一个盘？
先检查80芯数据线如果使用早期的40芯线，虽然能兼容，但在高速模式下无法支持双设备同时存在，一定要用80芯的彩色排线，并且主的设备需接在排线最末端（黑色头），从设备接在中间（灰色头），若问题依旧，物理断开从盘，先格式化老主盘的分区结构（比如删除残留动态磁盘信息）,然后装回重启。
数据存储的滚滚车轮里，IDE接口早已卸下高速列车的重担，但它用一条宽宽扁扁的排线，承载了无数人机房排错、超频跳线、大硬盘分区的青春岁月，如果你此刻手里正握着一块笨重的老硬盘，别嫌它慢,那是几十年前工程师用并行电缆对抗摩尔定律的荣光。
