服务器机架是现代数据中心、网络机房乃至企业IT基础设施的物理骨架，承载着服务器、网络设备、存储系统、配电单元（PDU）等关键设备，其规格的选择直接影响着空间利用率、散热效率、设备部署灵活性、维护便利性以及整体系统的稳定性和可扩展性，理解并精准选择机架规格是构建高效、可靠IT环境的基础。
核心规格解析：机架选择的五大维度
-
高度：以“U”或“RU”为度量单位
- 定义： “U” (Unit) 或 “RU” (Rack Unit) 是服务器机架高度的标准计量单位，1U = 1.75英寸 (44.45毫米)。
- 常见规格： 标准机架高度通常有：

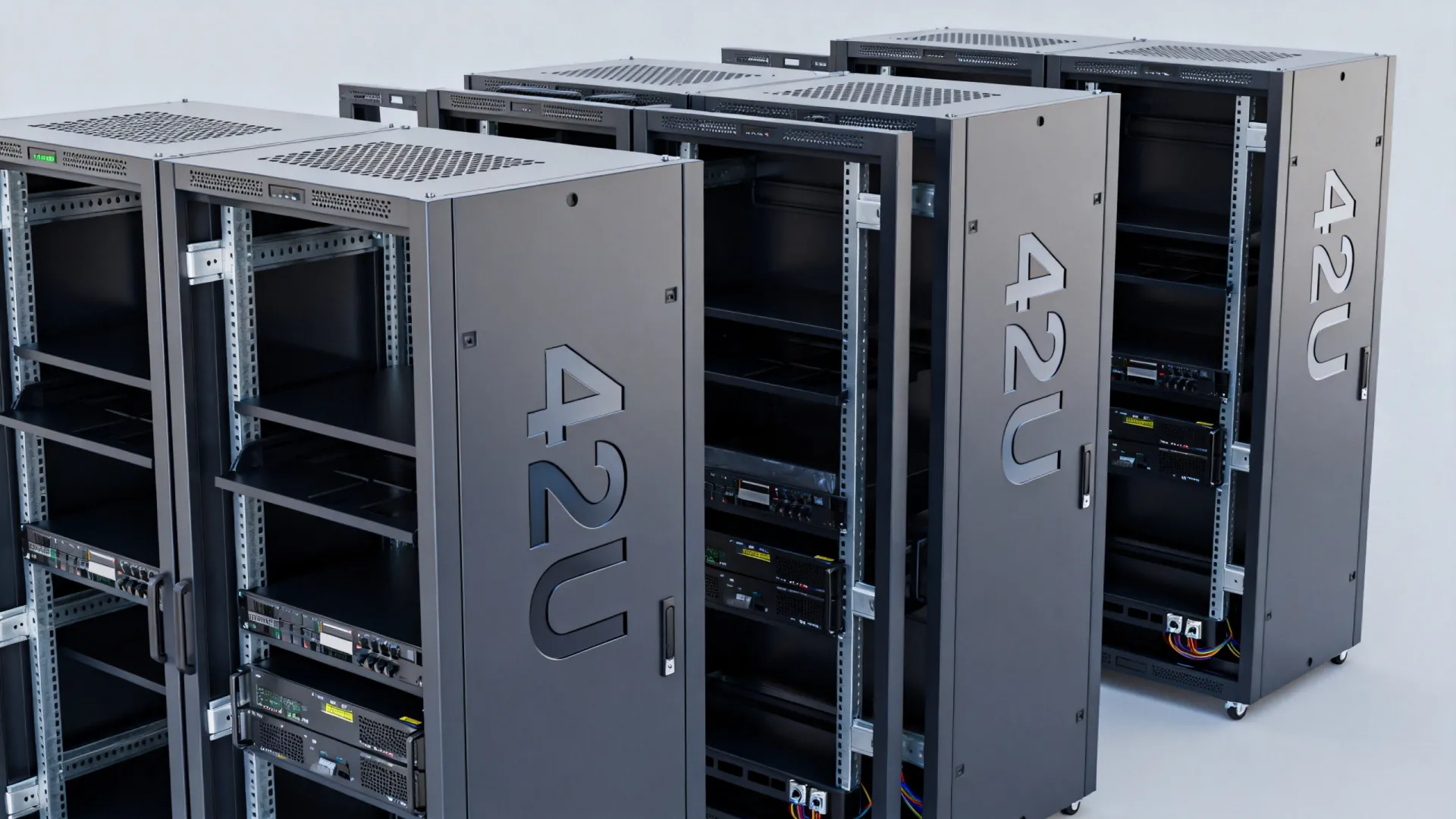

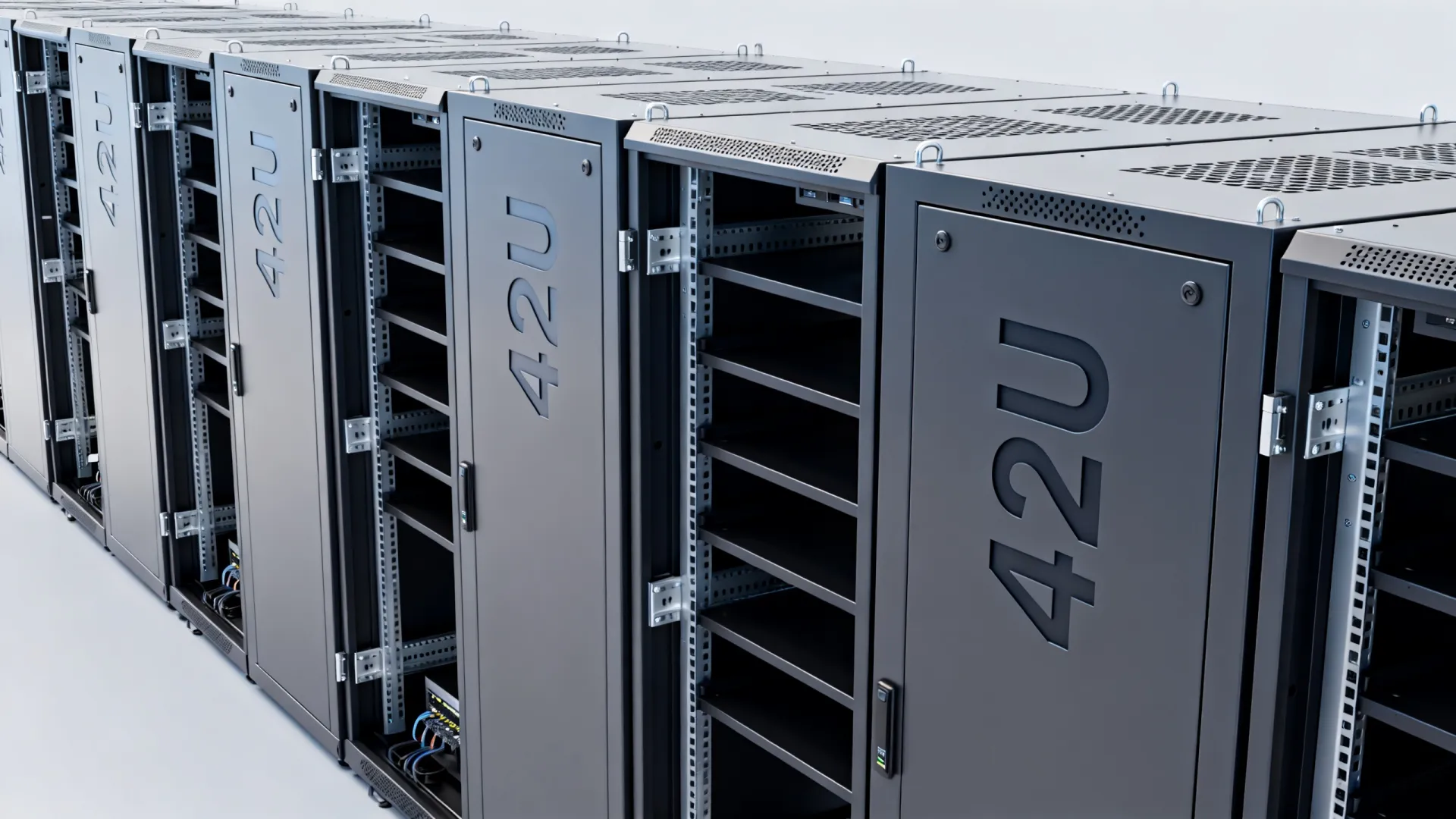

- 42U： 最常见的数据中心标准高度，约 2 米高（73.5英寸 / 1866.9毫米）,提供良好的设备密度和可管理性平衡。
- 45U/47U/48U： 在空间允许或追求更高密度的场景下使用,高度略高于42U。
- 36U/39U： 适用于层高有限或需求不高的机房或配线间。
- 22U/27U： 常用于壁挂式机柜、小型机房或作为卫星机柜。
- 重要性： 设备（服务器、交换机、PDU等）的高度都以U为单位标注（如1U服务器、2U交换机），机架高度决定了可容纳的设备总高度（总U数）,直接影响设备部署密度。
-
宽度：标准化的19英寸
- 定义： 服务器机架的内部安装宽度标准为19英寸（482.6毫米），这个标准源于早期的电话交换设备，现已成为全球通用规范（如IEC 60297, EIA-310-D）。
- 实际宽度： 机柜本身的外部宽度会大于19英寸，以容纳机柜立柱、门板、线缆管理空间等，常见外部宽度有：
- 600mm (约23.6英寸)： 最常见标准宽度,提供良好的设备兼容性和线缆管理空间。
- 800mm (约31.5英寸)： 宽体机柜，提供更大的侧向空间，尤其利于高密度布线、更好的散热风道管理（冷热通道隔离）以及部署超宽设备或更多PDU。
- 重要性： 确保所有标准机架式设备（前面板宽度通常为19英寸）可以顺利安装到机柜的安装立柱（方孔条/螺纹孔条）上。
-
深度：灵活性与散热的关键
- 定义： 指机柜从前门内侧到后门内侧的可用安装深度。
- 常见规格（内部深度）：
- 600mm (约23.6英寸)： 较浅，适用于网络交换机、配线架、浅深度服务器或空间受限环境。
- 800mm (约31.5英寸)： 中等深度，适用于大多数标准1U/2U服务器和一些存储设备。
- 1000mm (约39.4英寸) / 1070mm (约42.1英寸) / 1100mm (约43.3英寸)： 深机柜，适用于深度较大的高端服务器、刀片服务器机箱、大型存储阵列（尤其是企业级SAN/NAS）、带后门PDU以及需要良好后部线缆管理和散热空间（尤其是冷热通道隔离）的场景。
- 1200mm (约47.2英寸) 及以上： 超深机柜,用于特定的大型设备或极端高密度部署。
- 重要性： 设备深度必须小于机柜可用深度（需预留线缆弯曲和设备散热所需空间，通常建议设备深度比机柜深度短至少4-6英寸/100-150mm），深度不足会导致设备无法安装、门无法关闭、线缆过度弯折或阻碍气流,严重影响散热。
-
承重能力：安全稳定的基石
- 定义： 指机架在静态和动态条件下能够安全承载的最大设备重量，通常以千克(kg)或磅(lb)表示。
- 关键点：
- 静态承重： 设备满载安装后的总重量。
- 动态承重： 考虑设备在安装、维护、地震等情况下可能产生的额外负荷（如抗震机架有更高要求）。
- 分布： 承重能力通常指均匀分布在机架四个立柱上的总负载，机架规格书中会明确标注最大静态承重（如1500kg, 2000kg, 2500kg）。
- 关注点： 必须计算计划部署的所有设备（服务器、存储、UPS电池、PDU等）的总重量，并确保不超过机架标称的最大静态承重，且留有一定的安全余量（建议预留10-20%），超重会导致机架变形、倾倒风险,危及设备和人员安全。
-
空间与密度限制：
- 定义： 除了U数限制总高度设备数量外，还需考虑：
- 立柱安装空间： 设备需要占用连续的U位进行安装。
- 设备物理尺寸冲突： 大型设备（如全宽GPU服务器、大型磁盘柜）可能占用相邻空间。
- 线缆管理空间： 充足的侧面和顶部/底部空间对布线至关重要，宽体机柜（800mm）在管理大量线缆时优势明显。
- 散热空间： 设备前后需要预留足够的进风和排风空间（尤其是深度方向），避免气流短路,遵循冷热通道设计原则对机架深度和宽度选择有直接影响。
- 定义： 除了U数限制总高度设备数量外，还需考虑：
机架类型与标准
- 开放式机架： 无门无侧板，散热最佳，易于访问，但缺乏物理安全保护和灰尘防护,主要用于测试环境或对散热要求极高且安全可控的场景。
- 封闭式机柜： 最常见类型，带前后门（通常为网孔门利于通风）和可拆卸侧板，提供物理安全、防尘、降噪和更好的气流导向（配合冷热通道）。
- 壁挂式机柜： 尺寸较小（15U），直接固定在墙壁上，节省地面空间，用于小型部署、配线间或分支机构。
- 相关标准： IEC 60297 (国际电工委员会)、EIA-310-D (美国电子工业协会) 是定义19英寸机架机械规格的主要国际标准,确保设备的互操作性和兼容性。
选择机架规格的专业考量与解决方案
-
需求评估先行：
- 设备清单： 详细列出计划部署的所有设备的型号、高度(U)、深度(mm/in)、重量(kg/lb)和数量，考虑未来1-3年可能的扩展需求。
- 应用场景： 是核心数据中心、边缘计算节点、企业机房还是网络配线间？不同场景对密度、散热、安全要求不同。
- 散热设计： 明确机房冷却方式（房间级/行级/机柜级制冷）和冷热通道要求，这直接影响机柜宽度（宽体利于冷热隔离）和深度（确保足够回风空间）。
- 线缆规模： 预估网络、电源、KVM等线缆的数量和类型,选择能提供充足线缆管理空间的宽度和深度。
-
核心规格匹配：
- 高度： 总设备高度 + 未来扩展余量 + 顶部/底部留空（布线/散热）≤ 机柜总U数。
- 宽度： 首选600mm（标准）或800mm（高密度/强散热/多布线）,800mm正逐渐成为高要求数据中心的新趋势。
- 深度： 最关键的规格之一。 设备最大深度 + 后部线缆管理空间（≥100mm） + 后门网孔间隙（50-100mm）≤ 机柜内部深度。强烈建议设备深度 ≤ (机柜内部深度 – 150mm)。
- 承重： 所有设备总重（含PDU、线缆重量）≤ 机柜最大静态承重 安全系数（0.8-0.9），重型设备（如全柜存储）应部署在机柜中下部。
-
关注附加特性：
- 安装立柱： 通用方形安装孔（兼容M5， M6螺钉和笼式螺母）比专用螺纹孔更灵活。
- 线缆管理： 内置或可灵活配置的垂直和水平理线槽、指套、D环等。
- 散热附件： 可安装盲板（封堵空U位）、风扇单元（顶部/后门）、水冷门等。
- 门锁与安全： 可靠的锁具（挂锁、密码锁、电子锁）、可选钢化玻璃前门。
- 抗震等级： 地震多发区需选择符合当地抗震标准（如IBC, NEBS）的机柜。
- 脚轮与调平： 便于移动和水平调整,带锁定功能。
- PDU安装： 支持0U（垂直安装在立柱两侧）或1U（水平安装在U位上）的PDU,考虑其尺寸和数量。
精确匹配是成功部署的关键
服务器机架绝非简单的“铁柜子”，其规格是数据中心物理基础设施设计的核心要素，选择机架时，必须超越简单的“能放下”，进行精确的、基于实际设备参数和未来规划的匹配计算，尤其要重视深度和承重这两大关键且易被低估的规格，600mm宽、1000/1100mm深、42U高、高承重的机柜已成为现代通用数据中心的优选，而800mm宽机柜在高密度、强散热、复杂布线的场景下优势日益凸显，投资于规格恰当、质量可靠、特性完善的机架，是保障IT设备稳定运行、提升运维效率、优化TCO（总拥有成本）并为未来发展预留空间的基础性工作。
您在规划数据中心或机房时，对机架规格的哪个方面（深度、承重、宽度选择）感到最具挑战性？或者您认为未来服务器机架规格会朝着哪个方向发展（如更深、更宽、模块化）？欢迎在评论区分享您的见解或遇到的难题！
首发原创文章，作者：王坚，如若转载，请注明出处：https://test.idctop.com/article/28059.html
