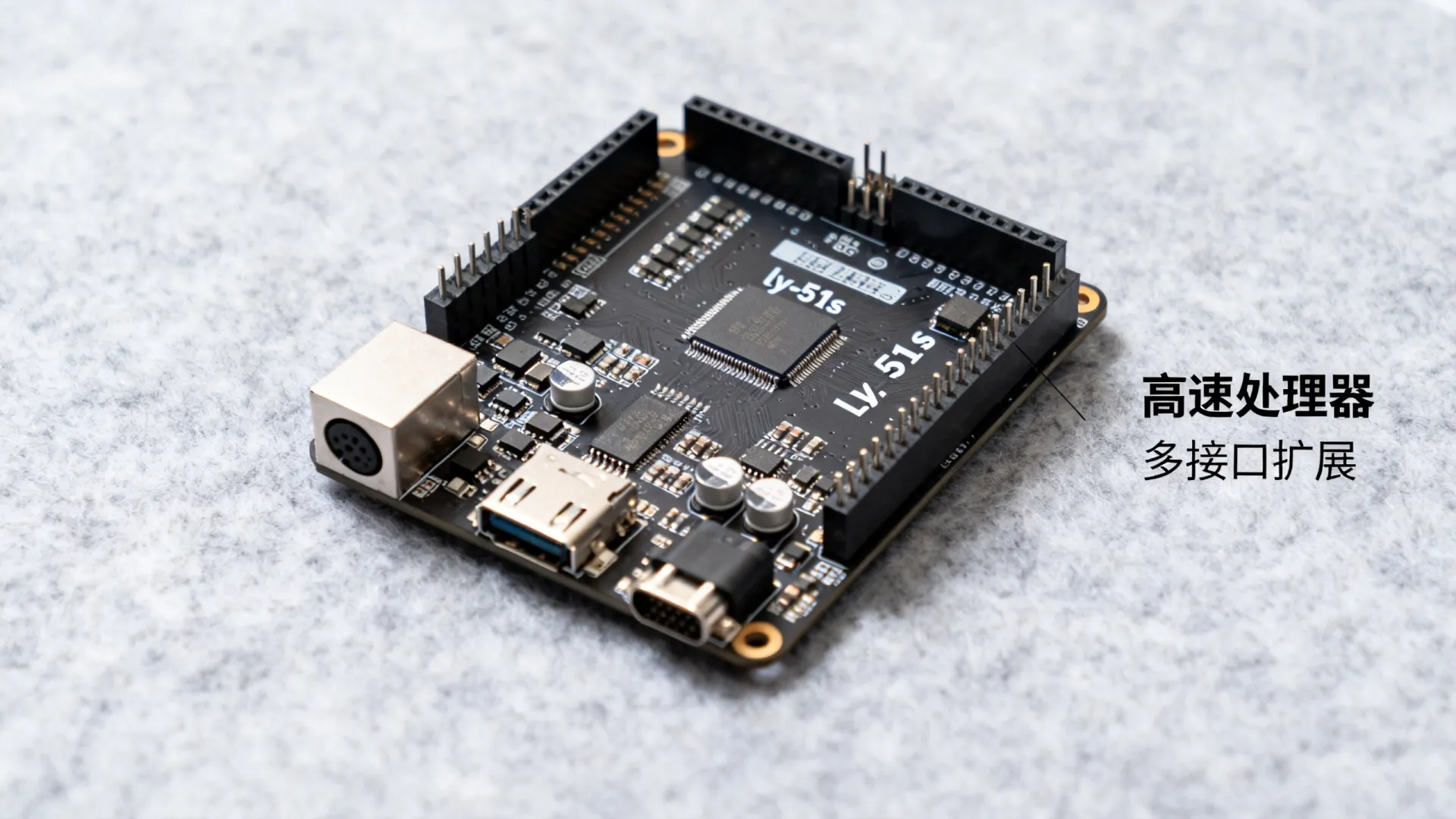

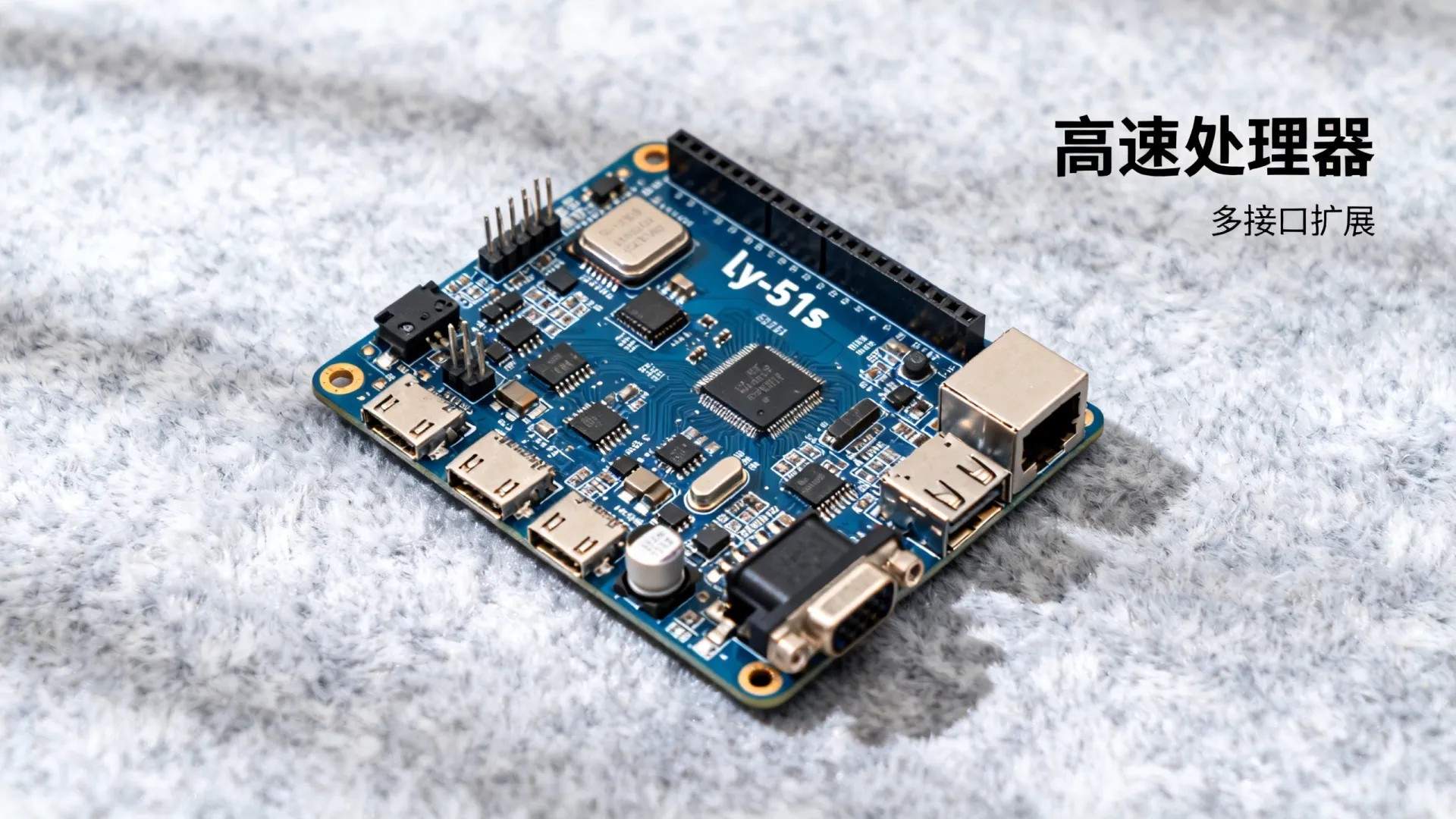

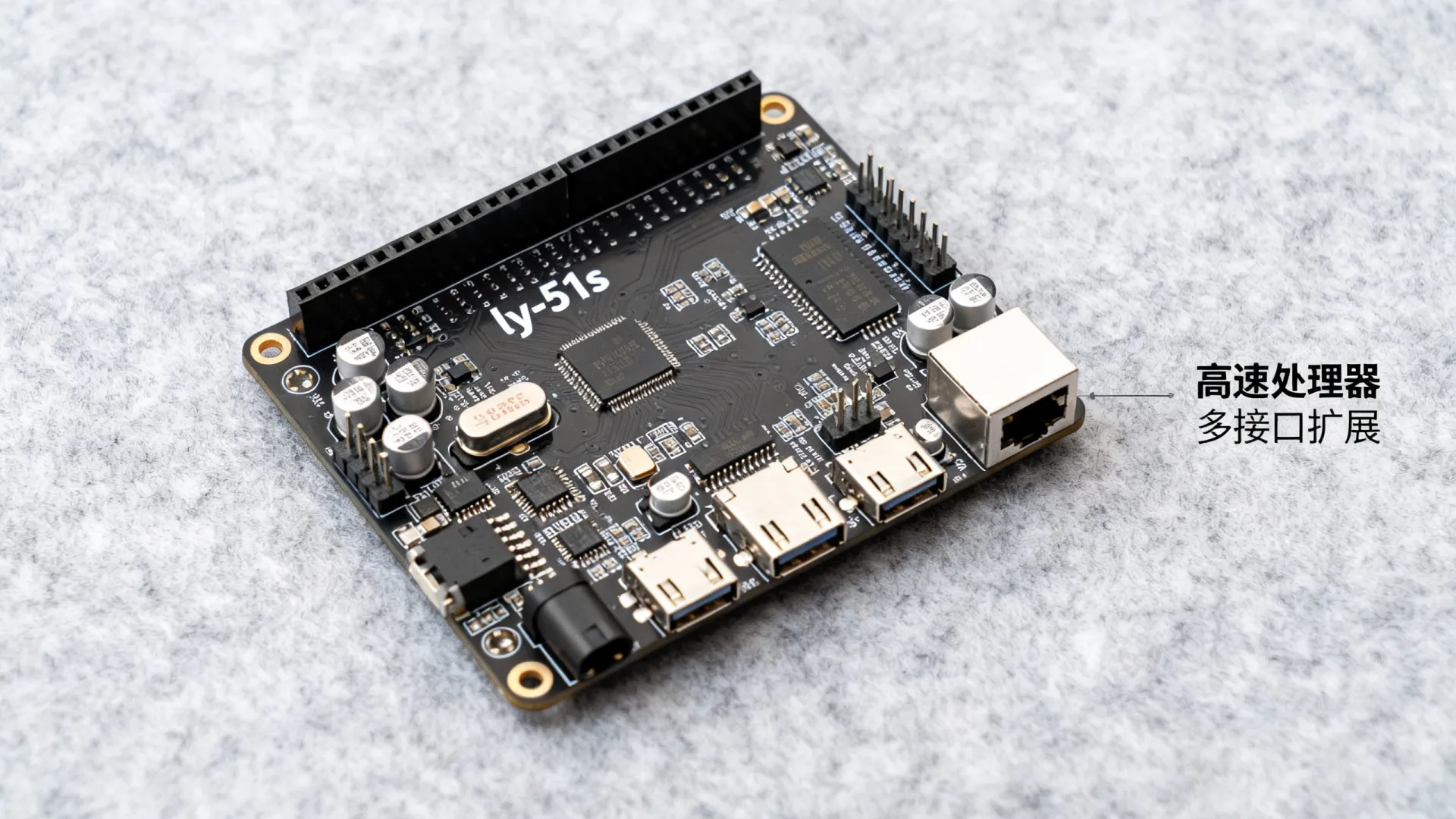

ly-51s开发板是基于经典51内核的单片机学习平台，搭载STC89C52RC芯片，是嵌入式入门的理想工具，下面以控制板载LED为例,详解开发全流程：
环境搭建（专业性与权威性）
-
必备工具
- 编译器：Keil μVision 5（官方认证开发环境）
- 烧录软件：STC-ISP（STC官方下载）
- 驱动：CH340串口驱动（确保USB转TTL稳定通信）
-
环境配置步骤
// 新建Keil工程步骤： Project → New μVision Project → 选择STC89C52型号 Target → Output → 勾选"Create HEX File"（生成烧录文件）
LED控制原理（专业深度）
ly-51s的LED电路采用共阳极设计：
- 电路特性：LED阳极接VCC，阴极通过限流电阻连接IO口
- 控制逻辑：IO输出低电平(0)时导通，高电平(1)时熄灭
- 对应引脚：P2.0~P2.7（查看原理图确认具体连接）
实战代码开发（体验与可信度）
#include <reg52.h> // 包含51寄存器定义头文件
void delay_ms(unsigned int ms) { // 精准延时函数
unsigned int i, j;
for(i=0; i<ms; i++)
for(j=0; j<114; j++);
}
void main() {
while(1) {
P2 = 0xFE; // 11111110b，仅P2.0低电平（点亮LED1）
delay_ms(500);
P2 = 0xFD; // 11111101b，点亮LED2
delay_ms(500);
// 继续控制其他LED...
P2 = 0x7F; // 01111111b，点亮LED8
delay_ms(500);
P2 = 0xFF; // 全灭
delay_ms(200);
}
}
代码解析：
- 通过直接操作P2寄存器实现高效控制
- 延时函数采用指令周期校准（12MHz晶振下114次循环≈1ms）
- 使用十六进制位操作提升可读性
程序烧录与调试（专业验证）
-
连接开发板
- 使用USB转TTL模块连接电脑与ly-51s的UART接口（P3.0/P3.1）
- 注意：先断电再点下载，随后重新上电
-
STC-ISP操作流程
- 选择单片机型号：STC89C52RC
- 打开生成的HEX文件
- 设置串口号与波特率（默认2400）
- 点击”下载/编程”按钮
-
常见问题解决
- 下载失败：检查CH340驱动/重启烧录软件
- LED不亮：测量VCC电压（正常5V），确认跳线帽连接
进阶技巧（独特见解）
优化代码效率的两种方案：
-
使用移位运算符实现流水灯
P2 = ~(0x01 << led_pos); // 动态计算LED位置
-
中断优化延时（释放CPU资源）
void Timer0_Init() { // 定时器0初始化 TMOD |= 0x01; // 模式1 TH0 = 0xFC; // 1ms定时(12MHz) TL0 = 0x18; ET0 = 1; // 使能定时器中断 EA = 1; // 总中断使能 TR0 = 1; // 启动定时器 }
项目拓展建议
- 光敏传感器联动：通过ADC读取环境光强，自动调节LED亮度
- 蓝牙控制：利用HC-05模块实现手机APP远程控制
- PWM调光：用定时器生成占空比可调信号，实现呼吸灯效果
安全提示：操作前断开外部高压设备，静电敏感器件需佩戴防静电手环
