理解PIC开发板的原理图是成功进行嵌入式程序开发的基石，它不仅仅是元件连接的图纸，更是开发者与硬件沟通的语言，是编写精准、高效、稳定固件代码不可或缺的指南，掌握原理图的阅读和应用能力，能极大提升开发效率，减少调试时间,并确保项目可靠性。

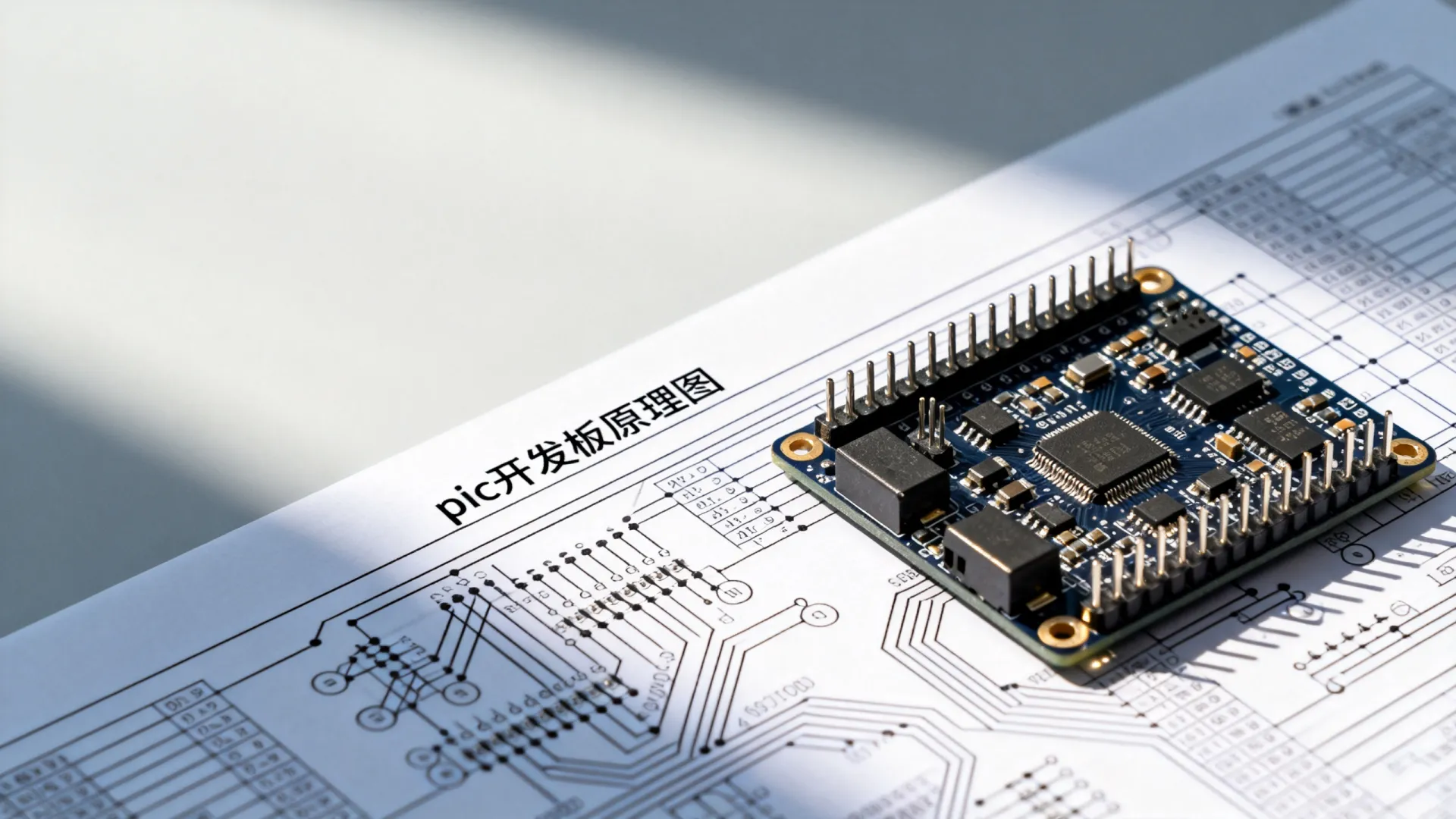

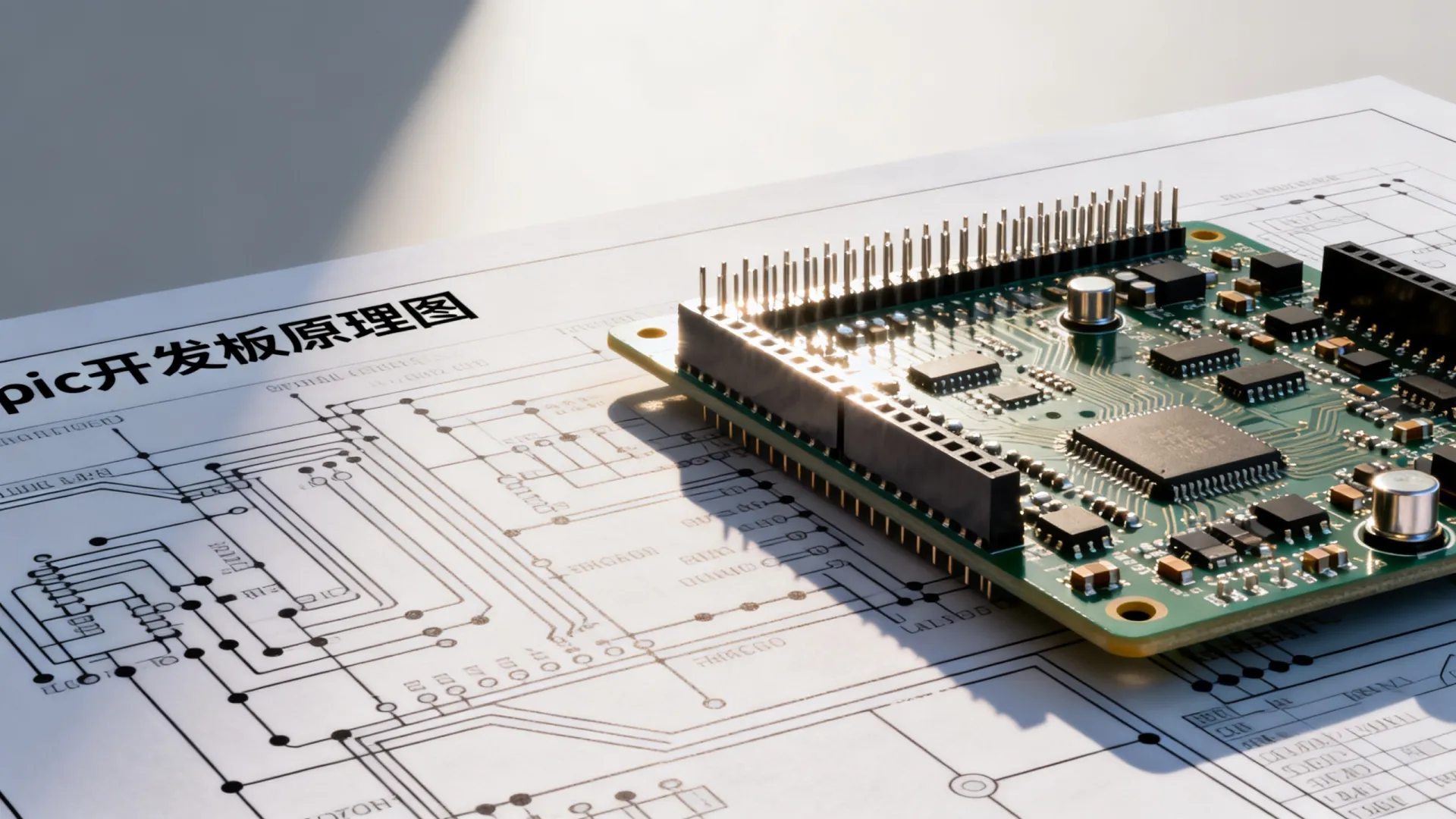

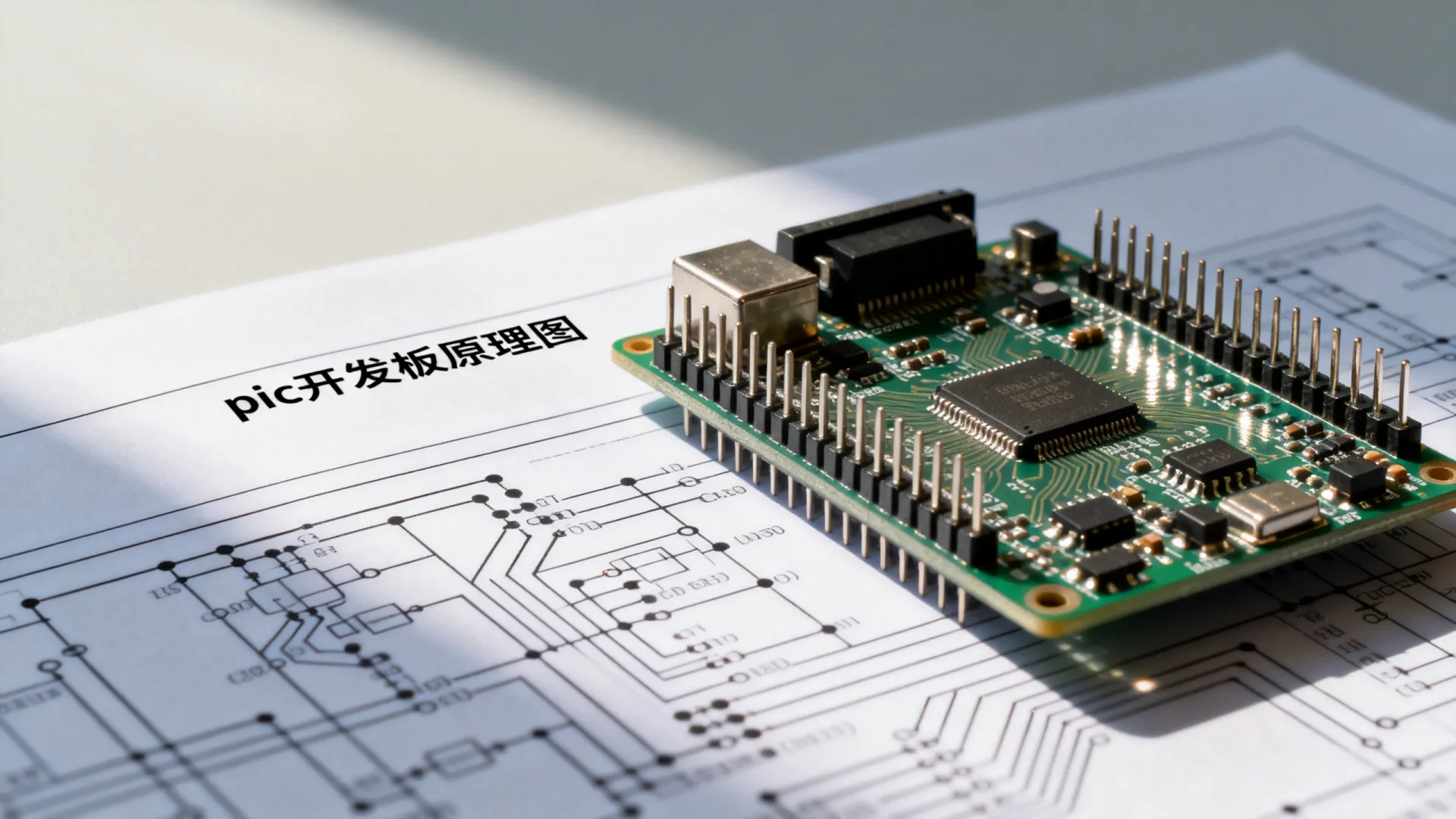

PIC开发板原理图：你的硬件“地图”
PIC开发板原理图（Schematic Diagram）是使用标准化电子符号绘制的，详细描述开发板上所有电子元器件（如PIC单片机、电阻、电容、晶振、接口芯片、LED、按钮等）以及它们之间如何电气连接的图纸,它清晰地展示了：
- 核心控制器 (PIC MCU)： 标明具体型号（如PIC16F877A, PIC18F45K22, PIC32MX795F512L等），这是你程序运行的“大脑”。
- 电源电路： 如何将外部电源（如USB、电池、适配器）转换为单片机及各部分电路所需的工作电压（如5V, 3.3V），理解这里至关重要,错误的电压会损坏芯片。
- 时钟源： 晶振或振荡器电路的位置和频率，决定了单片机执行指令的速度（系统时钟）。
- 复位电路： 确保单片机上电或异常时能可靠复位的电路（通常包含电阻、电容，有时有专用复位芯片）。
- 输入/输出 (I/O) 接口： 这是程序与外界交互的桥梁，原理图明确标注：
- 哪些引脚连接了LED（输出）？
- 哪些引脚连接了按钮或开关（输入）？
- 哪些引脚用于UART、SPI、I2C通信？
- 哪些是ADC输入引脚？
- 引脚是否连接了上拉/下拉电阻？驱动能力如何？
- 外设接口： 如USB接口电路、以太网PHY、SD卡槽、LCD接口等,通常涉及专用芯片和与PIC的连接方式。
- 调试/编程接口： 如ICSP (In-Circuit Serial Programming) / PGC/PGD引脚,用于烧录程序和在线调试。
基于原理图的程序开发流程
理解了原理图，程序开发就有了明确的硬件目标,以下是核心步骤：
-
准备开发环境：
- 安装IDE： 下载并安装Microchip官方的MPLAB X IDE。
- 选择编译器： 根据PIC型号和需求（免费/付费，优化级别），安装XC8 (8位), XC16 (16位), 或XC32 (32位) 编译器。
- 安装硬件工具驱动： 如PICKit 4/5, ICD 4等编程器/调试器的驱动。
- 获取原理图PDF： 确保你拥有目标开发板最新、清晰的原理图文档。
-
创建新项目 (MPLAB X IDE):
- 启动MPLAB X，选择
File -> New Project。 - 选择项目类型（通常选
Standalone Project）。 - 关键步骤：选择器件！ 务必根据原理图上标注的PIC单片机型号准确选择,选错型号会导致编译错误或功能异常。
- 选择你安装的编译器（XC8/XC16/XC32）。
- 选择硬件调试工具（PICKit 4等）。
- 指定项目名称和保存位置。
- 启动MPLAB X，选择
-
解读原理图，映射硬件到代码：
- 识别关键功能引脚： 这是核心环节！对照原理图：
- 找到LED： 原理图显示LED1的阳极通过一个限流电阻连接到
RB0引脚，阴极接地，这意味着在代码中，你需要将RB0配置为数字输出 (TRISBbits.TRISB0 = 0;)，输出高电平 (LATBbits.LATB0 = 1;) 来点亮LED，输出低电平 (LATBbits.LATB0 = 0;) 来熄灭。 - 找到按钮： 按钮S1一端接地，另一端通过一个上拉电阻连接到
RA4引脚，这表示RA4需要配置为数字输入 (TRISAbits.TRISA4 = 1;)，并使能内部弱上拉（如果支持）或依赖外部上拉，读取该引脚状态 (PORTAbits.RA4) 为0表示按钮按下（接地），为1表示释放（被上拉到VDD）。 - 找到串口 (UART)： 原理图会标明PIC的哪两个引脚（如
RC6/TX,RC7/RX）连接到UART转USB芯片（如CH340, CP2102）或RS232电平转换芯片，代码中需要初始化对应UART模块，使用正确的波特率、数据位、停止位、校验位进行通信。 - 找到SPI/I2C引脚： 明确SCK/SDI/SDO (SPI) 或 SCL/SDA (I2C) 对应的物理引脚,配置外设模块时需指定这些引脚功能。
- 找到LED： 原理图显示LED1的阳极通过一个限流电阻连接到
- 理解外设连接： 如果板载了传感器、显示屏等通过SPI/I2C连接，原理图会显示它们连接到PIC的哪组总线以及片选（CS）引脚（如果有）,代码中需要操作正确的总线模块和片选引脚。
- 注意复用功能： PIC引脚常有复用功能（如一个引脚可以是普通IO、ADC输入、或PWM输出），原理图决定了该引脚在此板上的主要用途,代码配置必须与之匹配。
- 识别关键功能引脚： 这是核心环节！对照原理图：
-
编写初始化代码 (Configuration & Initialization):
- 配置位 (Configuration Bits): 在MPLAB X中，可通过图形化工具或代码设置，这些设置（如振荡器源选择、看门狗使能、代码保护、低电压编程等）必须根据原理图中的时钟电路、复位电路等硬件设计来正确配置，错误配置会导致单片机无法运行或行为异常。务必仔细核对！
- 系统时钟初始化： 根据原理图上的晶振频率，在代码中正确初始化振荡器模块（如设置分频器、锁相环PLL）,确保系统时钟频率符合预期。
- 引脚功能初始化： 使用
TRISx(方向寄存器) 和LATx(输出锁存寄存器) 或ANSELx(模拟选择寄存器) 等寄存器，按照步骤3的分析，将每个用到的引脚配置为正确的方向（输入/输出）和功能（数字/模拟）。 - 外设模块初始化： 初始化需要用到的外设，如UART（设置波特率）、ADC（设置通道、参考电压、采样率）、Timer（设置预分频、周期）、PWM等,初始化参数需考虑硬件连接和需求。
-
编写应用逻辑代码 (Main Application Loop):
- 在
main()函数的初始化之后，通常会进入一个while(1)主循环。 - 在此循环中，根据原理图映射：
- 读取输入引脚状态（按钮、传感器信号）。
- 处理数据（计算、逻辑判断）。
- 控制输出引脚状态（点亮/熄灭LED、驱动继电器、发送数据等）。
- 调用外设驱动函数进行通信（UART发送接收、SPI读写传感器、I2C控制设备）。
- 实现定时、中断等功能。
- 在
-
编译(Build)与烧录(Program)：
- 在MPLAB X中点击
Clean and Build编译项目,解决所有语法和配置错误。 - 连接开发板和编程器/调试器。
- 点击
Make and Program Device将编译生成的.hex文件烧录到PIC单片机中。
- 在MPLAB X中点击
原理图驱动的调试技巧与高级应用
- 调试是常态： 烧录后硬件不按预期工作？第一时间回看原理图！
- 检查引脚配置是否正确（方向、功能）？对照原理图确认。
- 检查外设初始化参数（如UART波特率）是否与原理图上的硬件（如晶振频率）匹配？
- 使用万用表测量关键点电压（电源、复位引脚电平、信号线电平）是否符合原理图设计。
- 利用MPLAB X的在线调试功能（如设置断点、查看变量、单步执行、查看外设寄存器状态）,结合原理图分析寄存器值是否与预期硬件状态一致。
- 善用数据手册 (Datasheet)： 原理图告诉你“连到哪里”，数据手册告诉你“如何操作”，编写操作特定外设（如ADC, PWM, 特定通信协议）的代码时，必须查阅PIC型号对应的官方数据手册,了解寄存器的详细功能和使用流程。
- 模块化设计： 根据原理图上的功能模块（如LED驱动、按键扫描、UART通信、传感器驱动）来组织你的代码结构，编写独立的
.c和.h文件，提高代码可读性、可维护性和可重用性。 - 考虑电气特性： 原理图隐含了电气特性，驱动大电流负载（如电机）时，原理图可能显示了驱动电路（如MOSFET、继电器），你的代码需要控制驱动电路，并注意开关时序、保护逻辑（如死区时间控制PWM驱动H桥）。
- 功耗优化： 原理图显示了所有耗电器件，在低功耗应用中，代码需要通过配置寄存器将未使用的模块（外设、时钟源）关闭，将未使用的IO引脚设置为低功耗状态（如输出低或配置为输入并禁用上拉）,根据原理图设计合理利用休眠模式。
原理图程序与硬件的契约
将PIC开发板原理图视为一份严谨的契约，它定义了硬件的行为边界和能力范围，成功的程序开发者是这份契约的忠实履行者和灵活运用者，深入理解原理图的每一个细节，意味着你能精准地控制硬件，高效地定位问题，并充分发挥PIC单片机的潜力，它避免了“瞎子摸象”式的开发,将你的编程努力直接转化为可靠运行的嵌入式系统。
现在轮到你了！ 你在使用PIC开发板进行开发时，是否曾经因为忽略了原理图上的某个细节（比如一个不起眼的上拉电阻、一个引脚复用功能、或配置位设置）而花费了大量时间调试？或者，有没有哪个通过仔细研读原理图而巧妙解决的案例？欢迎在评论区分享你的经验和教训,让我们共同学习进步！
