防火墙WAF架构图，如何优化安全防护，提升网络安全性能？

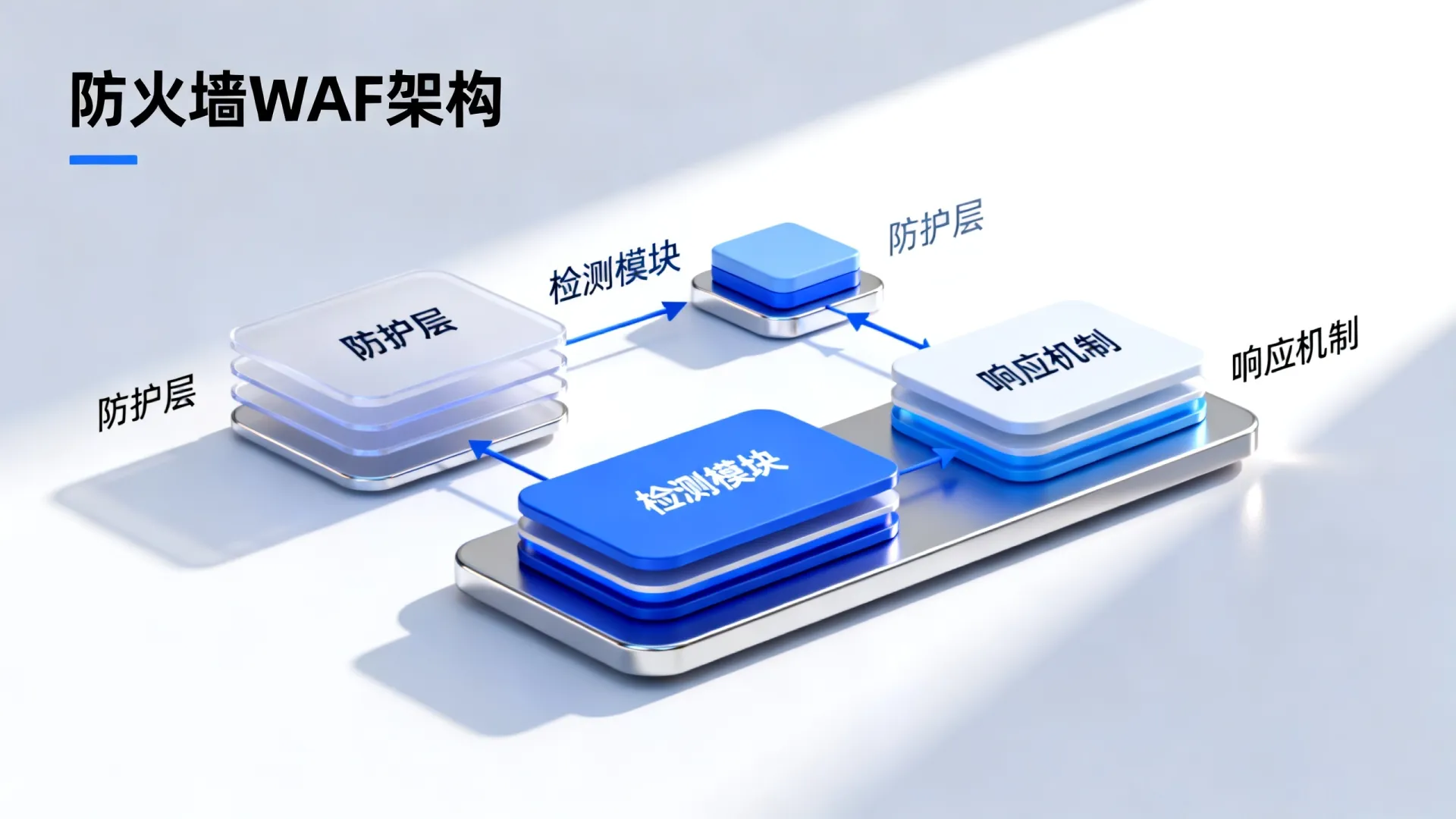

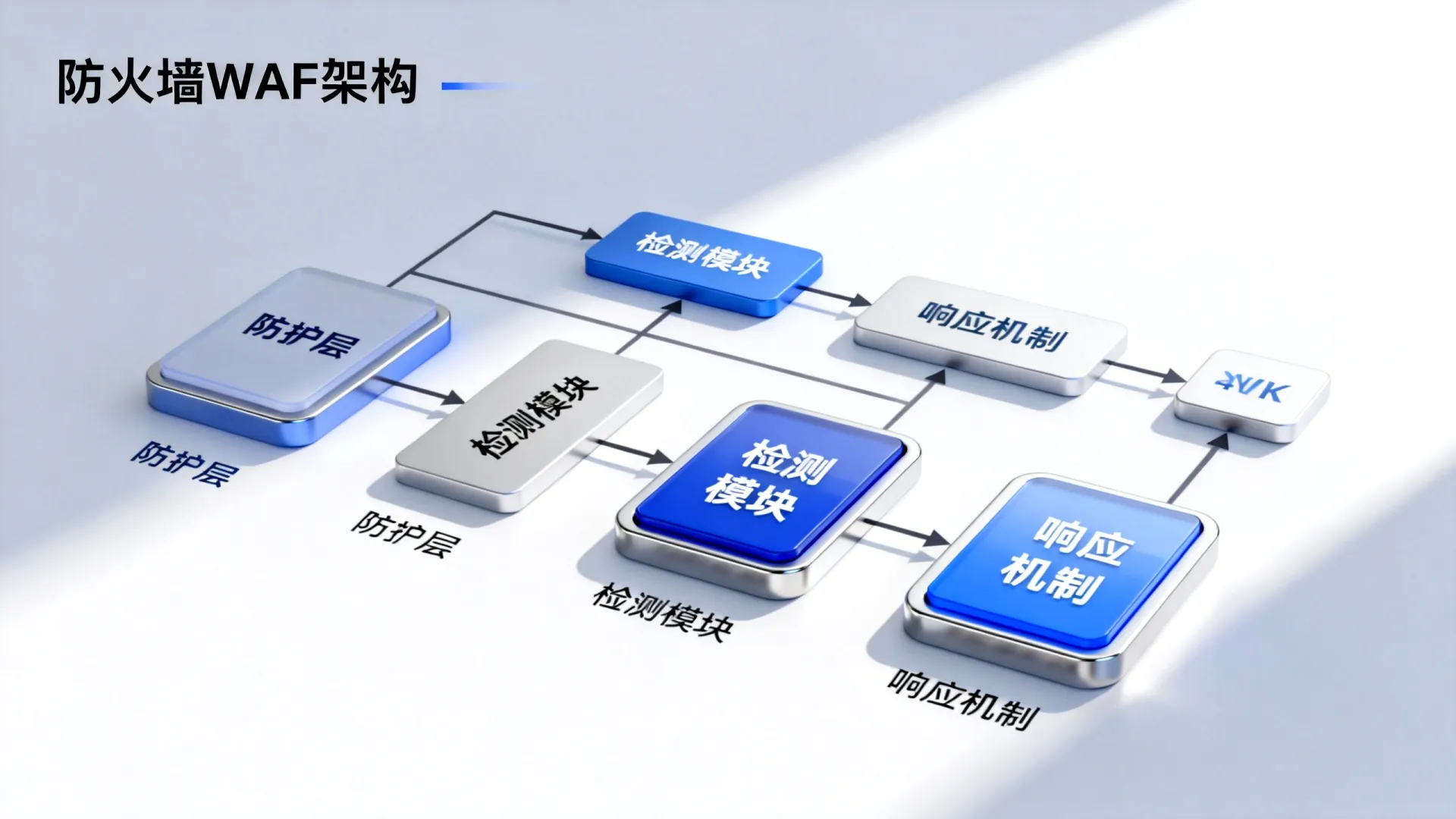

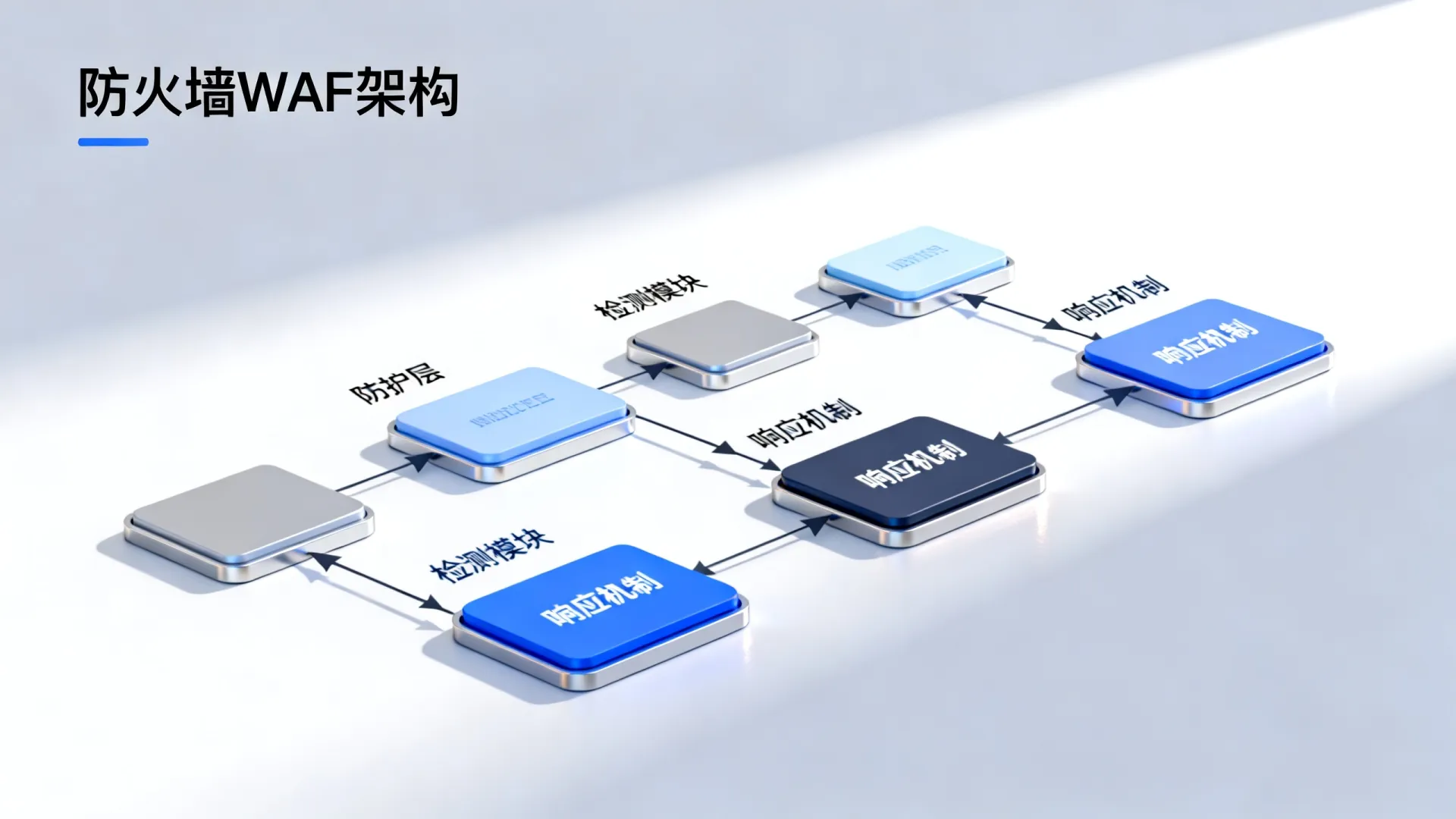

防火墙WAF架构图

现代Web应用防火墙（WAF）是网络安全纵深防御体系的核心组件，其架构设计直接决定了防护能力、性能和可靠性，一个先进、健壮的WAF架构，应超越传统的简单规则匹配，深度融合智能分析、灵活部署与自动化响应能力，为关键Web资产构筑动态、自适应的安全屏障。

传统架构的局限与现代演进方向

早期WAF常采用单一的“检查引擎+规则库”模式（即正向代理/反向代理单体架构），这种架构存在显著瓶颈：

• 性能瓶颈： 所有流量集中处理，易在高并发下成为单点故障，延迟陡增。
• 灵活性差： 规则更新、策略调整依赖手动，响应新型攻击（如0day）滞后。
• 扩展性受限： 难以无缝应对业务流量突发增长。
• 防护深度不足： 主要依赖签名规则，对复杂攻击（如业务逻辑漏洞、慢速攻击）和伪装流量识别率低，误报漏报高。

现代WAF架构演进核心目标：高性能、高可用、智能化、自动化、深度集成，典型架构呈现分布式、模块化、云原生与智能协同特征。

现代先进WAF核心架构解析 (深度技术视图)

下图勾勒了现代高性能WAF的核心组件及其协同关系：

                              [ 互联网 ]
                                   |
                                   | (HTTP/S流量)
                                   v
                        +----------------------+
                        | 流量分发层 (TDL)    |
                        | - 全局负载均衡 (GLB)   |
                        | - DNS智能解析/任播     |
                        | - TLS/SSL卸载         | <--- [证书管理]
                        +----------+-----------+
                                   |
                                   | (清洁流量)
                                   v
    +----------------+    +----------------------+    +----------------+
    | 管理平面     |    | 数据平面 (DP)      |    | 日志与遥测  |
    | - 集中控制台    |<-->| - 分布式检测引擎集群  |--->| - 实时日志流   |
    | - API          |    |    规则执行 (签名/语义)|    | - 指标(Metrics) |
    | - 策略管理      |    |    机器学习模型推理   |    | - 事件告警     |
    | - 编排自动化   |    |    行为分析          |    | - SIEM集成    |
    | - 威胁情报集成 |    | - 高性能代理          |    +----------------+
    +----------------+    +----------+-----------+
                                   |
                                   | (合法请求)
                                   v
                        +----------------------+
                        | 源站服务器/应用    |
                        | (Web/App/API Servers) |
                        +----------------------+

核心组件深度解析：

1. 流量分发层 (Traffic Distribution Layer – TDL):

   • 核心价值： 高可用入口、性能优化基石。
   • 技术实现：
     • 全局负载均衡 (GLB): 基于地理、延迟、健康状态智能路由，实现就近接入与故障转移。
     • DNS 智能解析/任播 (Anycast): 同一IP全球广播，用户自动连接最优接入点，显著降低延迟，天然抗DDoS。
     • TLS/SSL 卸载： 集中处理加解密，极大减轻后端压力，提升吞吐量；集成自动化证书管理（如ACME协议），确保证书有效性。
   • 架构意义： 奠定整个WAF服务的扩展性与稳定性基础。

2. 数据平面 (Data Plane – DP): 安全检测与执行的“肌肉”



   • 核心价值： 实时流量深度检测与防护决策执行。
   • 核心组件与技术：
     • 高性能代理： 高效处理连接、协议解析（HTTP/1.x, HTTP/2, WebSockets等）、请求/响应流重构。
     • 分布式检测引擎集群：
       • 多维度检测引擎：
         • 签名/规则引擎： 高效匹配已知攻击模式（OWASP Top 10、CVE漏洞利用等），仍是基础防线。
         • 语义/语法分析引擎： 理解HTTP协议规范、应用参数结构，检测畸形请求、协议滥用、参数污染等。
         • 机器学习/行为分析引擎 (核心智能)：
           • 监督学习模型： 基于海量标注数据训练，识别恶意模式（如SQLi、XSS变种）。
           • 无监督/异常检测模型： 建立应用/用户正常行为基线（请求频率、参数分布、访问序列），实时检测显著偏离（如凭证填充、敏感数据爬取、API滥用）。
           • 图分析： 关联用户会话、IP、设备等多维信息，识别复杂攻击链（如分步攻击、傀儡网络）。
       • 智能决策融合： 综合各引擎结果，应用预设或动态调整的安全策略（如阻断、质询-CAPTCHA/2FA、记录、放行、速率限制），大幅降低误报漏报。
   • 架构优势： 分布式部署，水平扩展性强；模块化引擎支持灵活组合与独立升级。

3. 管理平面 (Management Plane – MP): 安全策略的“大脑”

   • 核心价值： 集中管控、智能分析与自动化编排。
   • 关键能力：
     • 统一控制台/API： 提供策略配置、规则管理、监控视图、报告生成等全功能接口。
     • 策略管理与优化： 支持细粒度策略定义（基于URL、参数、IP、地理位置等）；结合威胁情报（TI） 动态更新防护规则。
     • 安全编排、自动化与响应 (SOAR) 集成： 自动化事件响应流程（如自动阻断恶意IP、联动防火墙/EDR）。
     • 机器学习模型管理与调优： 监控模型性能，持续反馈闭环优化。
     • DevSecOps集成： API驱动，无缝嵌入CI/CD流水线，实现安全左移。

4. 日志、遥测与分析 (Logging, Telemetry & Analytics):

   • 核心价值： 态势感知、取证溯源、持续优化。
   • 关键数据流：
     • 实时日志流： 记录所有请求、响应、拦截事件详情（原始数据）。
     • 聚合指标 (Metrics): 性能指标（TPS、延迟）、安全事件统计（攻击类型、源IP分布）。
     • 高级分析： 关联日志和指标，进行攻击路径还原、影响范围评估、策略有效性分析。
   • 集成出口： 无缝对接SIEM（如Splunk, QRadar）、大数据分析平台，实现企业级安全态势感知。

部署模式深度分析与选型策略

现代WAF架构支持灵活部署,适应不同场景：

1. 云WAF (SaaS):

   • 架构特点： 服务商提供完全托管的TDL、DP、MP和基础设施，用户通过DNS CNAME或修改源站IP接入。
   • 核心优势： 快速部署（分钟级）、零运维负担、全球分布式防护节点天然抗DDoS、按需弹性扩展、持续自动更新（规则、威胁情报、软件）。
   • 适用场景： 绝大多数公有云/混合云应用、缺乏专业安全运维团队的中小企业、需要快速获得顶级防护能力的业务。
   • 选型考量： 服务商SLA、节点覆盖与性能、合规认证（PCI DSS等）、API开放程度、与现有云平台集成度。

2. 边缘计算WAF:

   • 架构特点： 将WAF DP能力部署在CDN边缘节点，紧邻用户，TDL通常由CDN提供，MP由服务商或客户管理。
   • 核心优势： 极致性能（安全检测在边缘完成）、超低延迟、有效缓解源站压力、利用CDN全球网络。
   • 适用场景： 对延迟极度敏感的全球性应用（如游戏、金融交易）、静态内容居多或大量使用CDN的业务。
   • 选型考量： 与CDN服务的耦合度、动态内容处理能力、高级安全功能（如API防护、Bot管理）支持度。

3. 反向代理 (On-Premises/Cloud IaaS):

   • 架构特点： WAF作为独立物理/虚拟设备或软件，部署在应用服务器前端（通常在DMZ），客户完全自管基础设施和WAF软件。
   • 核心优势： 物理/逻辑隔离满足严格合规、完全掌控数据流与配置、深度定制化集成（如特定硬件加速）。
   • 适用场景： 受严格监管行业（政府、金融核心）、需绝对控制数据不出私有机房、有深厚安全运维团队的大型企业。
   • 选型考量： 硬件/虚拟化性能要求、高可用集群部署复杂度、持续运维（更新、调优、扩容）成本。

4. 混合部署:



   • 架构特点： 结合云WAF/SaaS（第一层粗筛和抗DDoS）与本地反向代理WAF（第二层深度检测和合规控制）。
   • 核心优势： 融合云WaaS的敏捷性、扩展性与本地部署的控制力、深度防护能力，形成纵深防御。
   • 适用场景： 大型企业关键业务，需同时满足高性能、强安全、严合规要求。

选型策略建议： 优先评估业务需求（性能、延迟、合规）、安全成熟度（团队技能、流程）、成本模型（CapEx vs OpEx），对于大多数场景，云WAF(SaaS) 是最优平衡选择，关键业务或强合规场景可考虑混合部署。

超越架构：智能化与自动化是未来护城河

单纯依赖预设规则的WAF已无法应对日益复杂的威胁,构建真正有效的防御体系，需在先进架构基础上注入智能：

• AI/ML深度应用： 利用监督/无监督学习精准识别0day攻击、高级持续性威胁（APT）、自动化工具（Bots），大幅降低对已知签名的依赖，提升检出率并降低误报。
• 自动化攻防闭环： 实现攻击流量的自动分析、特征提取、规则生成/优化、策略部署，将防护响应时间从小时/天级压缩至分钟级。
• 威胁情报驱动防御： 实时集成全球威胁情报，动态调整防护策略，主动屏蔽已知恶意源。
• DevSecOps深度集成： 将WAF策略作为代码管理，融入CI/CD流程，实现安全策略与应用的同步迭代。

WAF架构图不仅是技术组件的静态展示,更是安全理念的动态诠释，理解其从传统单体到现代分布式、智能化架构的演进，掌握核心组件（TDL, DP, MP, Logging）的深度交互与关键技术点（如智能检测引擎、行为分析、自动化编排），并基于业务场景理性选择部署模式（云SaaS/边缘/反向代理/混合），是构建有效Web应用安全防线的基石，随着AI与自动化技术的深度融合，未来的WAF将更智能、更自适应，成为动态安全生态的核心枢纽。

您目前的应用部署环境更倾向于哪种WAF模式？在混合架构落地中遇到的最大挑战是什么？ 欢迎分享您的见解与实践经验！
