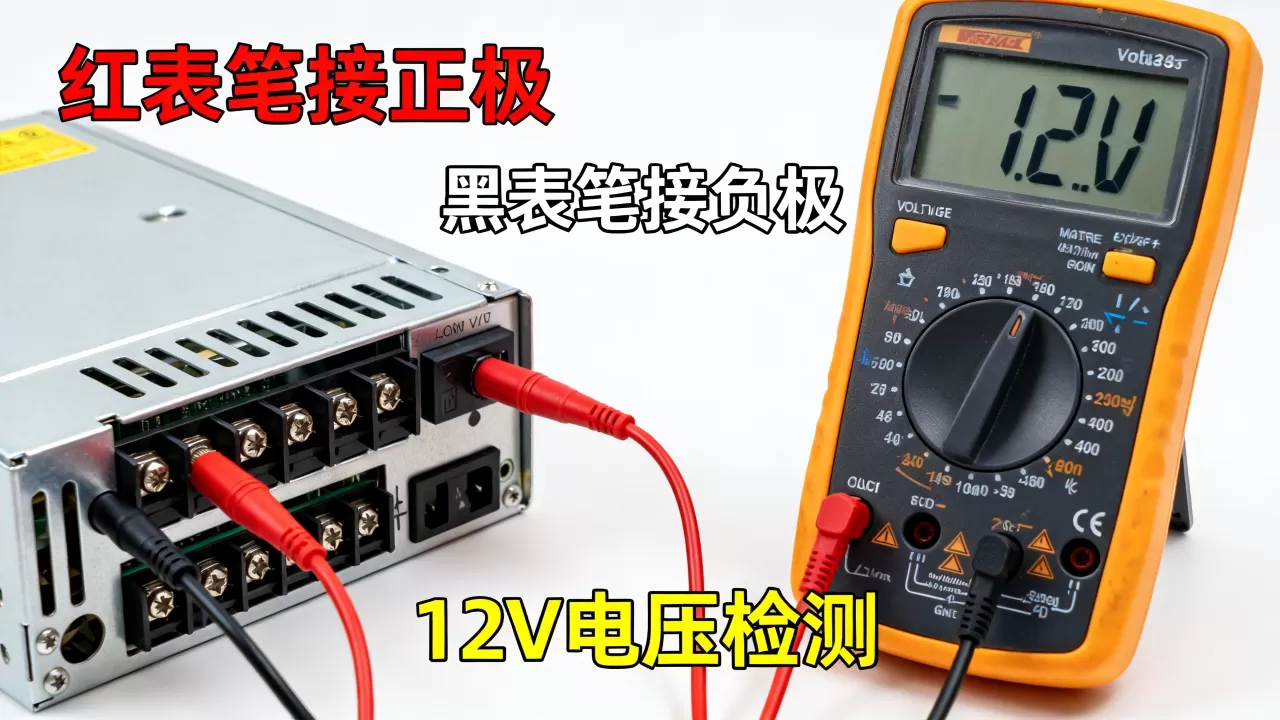

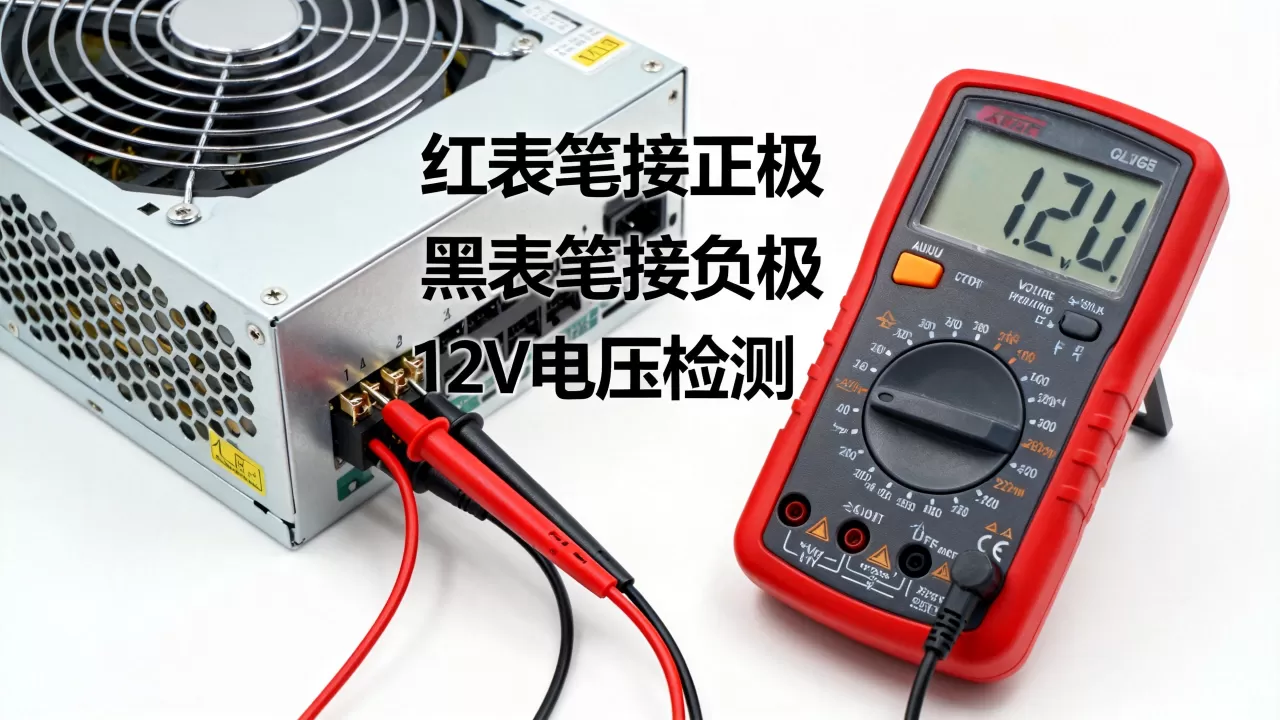

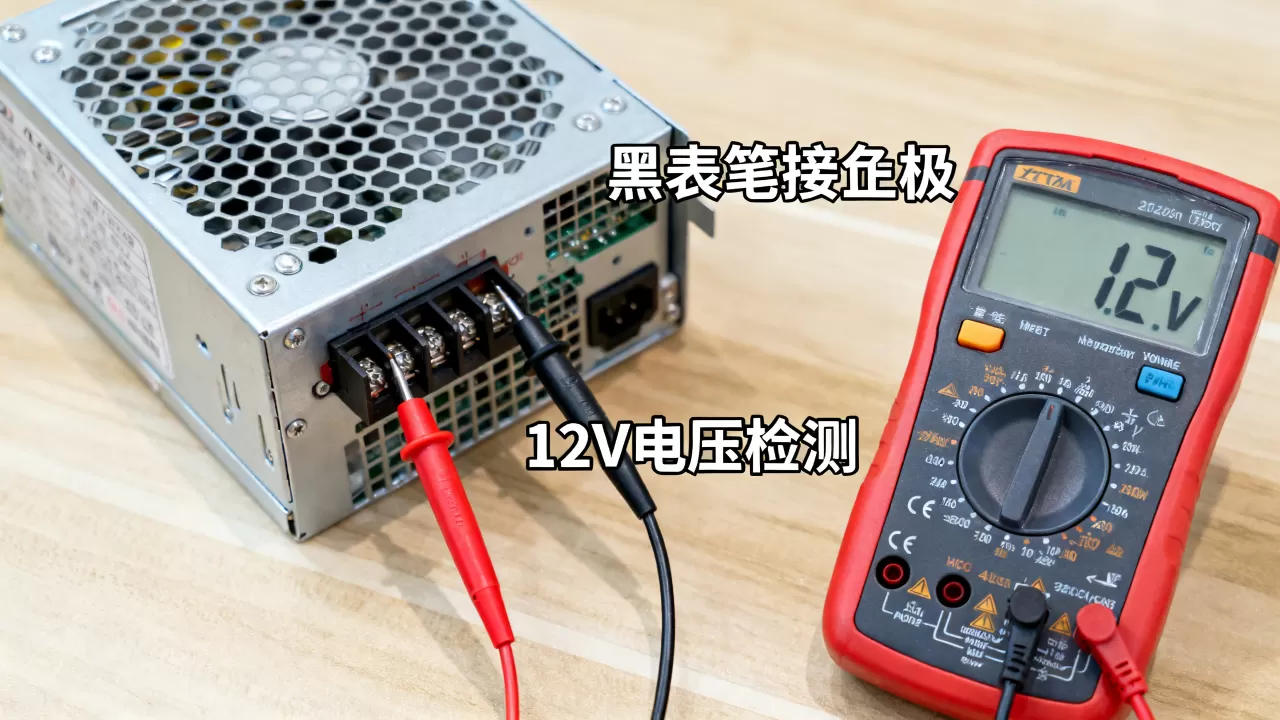

想用万用表检测服务器电源的12V输出，核心操作是：将万用表拨到直流电压20V档位，红表笔接触12V输出针脚（通常是黄色线），黑表笔接触黑色地线（COM），在电源正常启动后读取电压读数，数值在11.4V至12.6V之间即为合格。
很多朋友手里有淘汰下来的服务器电源,想改成可调电源或给路由器、交换机供电，第一步就是要确认12V输出是否正常，服务器电源的接口规范和普通ATX电源不太一样，检测方法有区别，下面我把整个流程拆开讲透，顺便把常见故障的判断标准也说清楚。
![[电源-短接开机] 简单测试电源好坏](https://i0.hdslb.com/bfs/archive/51f3bd76ef22c5fbb2caeeff1e87846629d50eec.jpg)
检测前必须做好的三件事
确认你的电源是主动短接还是需要加载
服务器电源不像家用ATX电源有标准24针接口,绝大多数是金手指插槽或高密度连接器，部分型号插上220V市电后，12V输出端就直接有电压，这种叫待机输出；但更多型号需要短接两个控制针脚才能激活主输出，具体是哪两根针，不同品牌定义不同，常见的是在接口边缘标注有PSON和GND的位置，用一根导线短接即可启动。
拿不准的话,先看电源标签上的型号，去网上搜该型号的针脚定义图，这一步不能省，短接错了不一定会烧，但电压出不来是肯定的。
万用表拨到直流电压档，不是电阻档
这是新手最常犯的错误,检测12V电压，表盘旋钮要指到标有“V”加一条直线和三条虚线（V⎓）的位置，然后选择20V量程，如果你用的是自动量程表，直接选直流电压模式就行，误拨到电阻档或者交流电压档，读数要么是0要么是乱跳，容易误判电源损坏。
找对测量点：黄线是12V，黑线是地
服务器电源的输出线颜色规范基本统一：黄色线是12V正极，黑色线是公共地线（COM/负极），如果是从金手指输出，那就要对照针脚定义图找到标注+12V和GND的引脚，有些高功率电源会有多组12V输出，每一组黄线对应的地线是独立回路的，测量时最好用同一组内的黄黑线，这样读数最有参考意义。
服务器电源12v电压怎么测：逐步操作流程
给电源通电并激活输出
电源插上220V电源线之前,先把万用表的表笔接好：黑表笔插入COM孔，红表笔插入VΩmA孔，表笔另一端的金属探头分别夹住或顶住黄线和黑线的金属端子，建议用鳄鱼夹转接线固定表笔，手抖容易造成短接，特别是金手指接口那种密集针脚，碰到相邻针脚可能直接短路打火。
通电后,如果你已经短接了PSON针脚，电源内部风扇应该开始转动，风扇不转但有12V输出也是可能的，有些高端服务器电源使用温控风扇，轻载时不转。
读取电压并判断健康状态
启动后2秒左右,万用表显示的数值稳定下来，这里有个行业共识：服务器电源的12V输出允许波动范围是正负5%，也就是11.4V到12.6V之间，如果你测到12.2V或12.4V，属于正常偏高；测到11.6V或11.8V，属于正常偏低，低于11.4V说明电源带载能力下降或稳压电路有问题，高于12.6V则有过压保护风险。
空载测量和带载测量差别很大。 不少服务器电源在空载状态下会进入休眠模式，输出只有11.2V甚至更低，这时候你接上一个12V散热风扇或LED灯条作为假负载，电压才会回到正常范围，所以如果空载测电压偏低，先别急着判死刑，加个负载再测一次。
同时测量多组12V输出有没有压差
大功率服务器电源（比如750W以上）通常有多路12V输出，分别给CPU、GPU、硬盘背板供电，检测时把每一路黄线都测量一遍，记录下来，各路电压差距不要超过0.1V，如果某一路明显低于其他路，说明这一路的滤波电容老化或MOS管工作不正常，这一招在闲鱼淘二手服务器电源时特别实用，能帮你砍掉有暗病的货。
服务器电源12v没电压怎么排查：常见故障与对策
通电后完全没输出
先别动万用表,检查两个地方：AC输入端的保险管是否熔断，以及PSON短接是否有效。
服务器电源的保险管规格一般是250V 10A或15A，用万用表电阻档量一下保险管两端，蜂鸣档响就是好的，如果保险管本身没问题，那就是控制电路没启动，重点看电源背面是否有烧焦痕迹或电容鼓包。
输出电压瞬间有然后掉到零
这是保护电路动作的典型表现,服务器电源都有完善的过压、过流、短路保护，任何一种异常触发都会立刻切断输出，用万用表测一下输出端是否有明显短路把万用表拨到蜂鸣档，红黑表笔分别接触黄线和黑线，如果蜂鸣器长鸣，说明输出端短路，可能是你接的负载接反了，也可能是电源输出端电解电容击穿。
风扇转但12V只有5V
遇到这种情况,大概率是电源处于待机/软启动状态，没有完全激活，检查你是否短接了正确的控制引脚，部分服务器电源除了PSON之外，还需要额外的使能信号（EN）才能打开主输出，例如某些国产服务器电源有两根PSON针脚，只短接一根不够。
对照针脚定义图重新确认,或者直接搜索该电源型号的拆解和改装教程，有相当一部分人用短接金手指第10针和第12针的方式来启动。
有12V但带不动负载
空载测电压正常,接上稍微大点的负载电压就跌到10V以下，这是输出电容老化、等效串联电阻（ESR）升高的典型症状，这种电源别拿去带重要设备，拆开换掉12V输出端的电容一般能解决，如果你没有焊接经验，直接报废处理比折腾更省心。
服务器电源改可调电源时，12V检测的注意点
很多人把服务器电源改造成13.8V或8.4V可调电源给电台或充电器用，改动后重新检测12V的方法和原装测量略有不同。
改调压电阻后，电压表的测量位置不能变。 你要测量的是输出端滤波电容两端的电压，而不是接出去的线束末端，因为改装后大电流走线会产生线损压降，线束末端测出来的电压比实际偏低，在电容两端测量才能反映真实的稳压效果。
改完调压电路后,要在输出端并一个大功率电阻作为最小负载，比如10W 33Ω的电阻，没有负载的话，改出来的电压会来回飘，万用表读数不稳定，此时测电压，重点看抖动幅度，波动超过0.3V说明反馈环路不稳，需要调整补偿电容。
Q&A
万用表可以测服务器电源的12V待机电压吗？
可以,部分服务器电源提供单独的待机5V或12V输出引脚，通电即有时段电压，不需要短接PSON，直接测量待机引脚的黄线和黑线，电压同样在11.4V至12.6V范围内视为正常，待机电压用于维持管理芯片供电，电流很小，不能带负载。
台式机电源和服务器电源的12V测量方法一样吗？
大体思路相同,都是测黄线和黑线之间的直流电压，但接口不同导致测量位置有差异，台式机电源用24针主板接口，任意两个黄黑线均可；服务器电源多为金手指或专用插槽，必须先确认针脚定义，台式机电源的12V标准量程是11.4V至12.6V，服务器电源在这个指标上更严格，优秀品控的电源通常稳定在12.1V至12.3V。
服务器电源的12V输出只有11.3V，还能用吗？
距离标准下限11.4V只差0.1V，在空载状态下可以勉强使用，但带载后电压会进一步下降，固态硬盘和路由器这类对电压敏感的设备可能出现重启或掉盘现象，建议先加一个12V风扇做负载重新测量，如果带载后电压稳定回升到11.5V以上，可以正常使用；如果继续跌到11V以下，应当更换，服务器电源经过多年使用，电容老化导致的电压跌落是自然规律，不必勉强维修。
用万用表测服务器电源12V没有玄学,按着直流电压档、黄黑线测量、参考正负5%波动范围这三条走，基本十拿九稳，关键是养成先看针脚定义、再上电测量的习惯，你的万用表就会成为识别电源好坏的照妖镜。
