IDE硬盘跳线是决定硬盘主从身份的关键元件，正确设置才能让系统识别并正常启动。
什么是IDE硬盘跳线

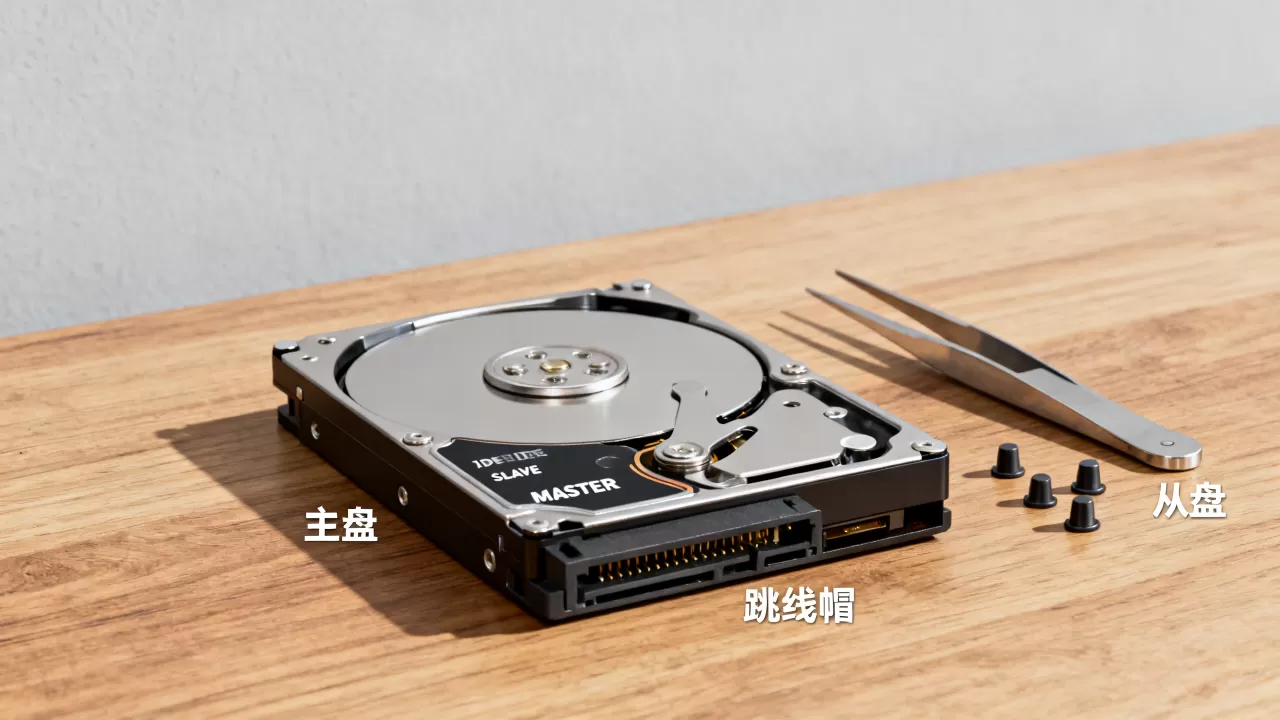

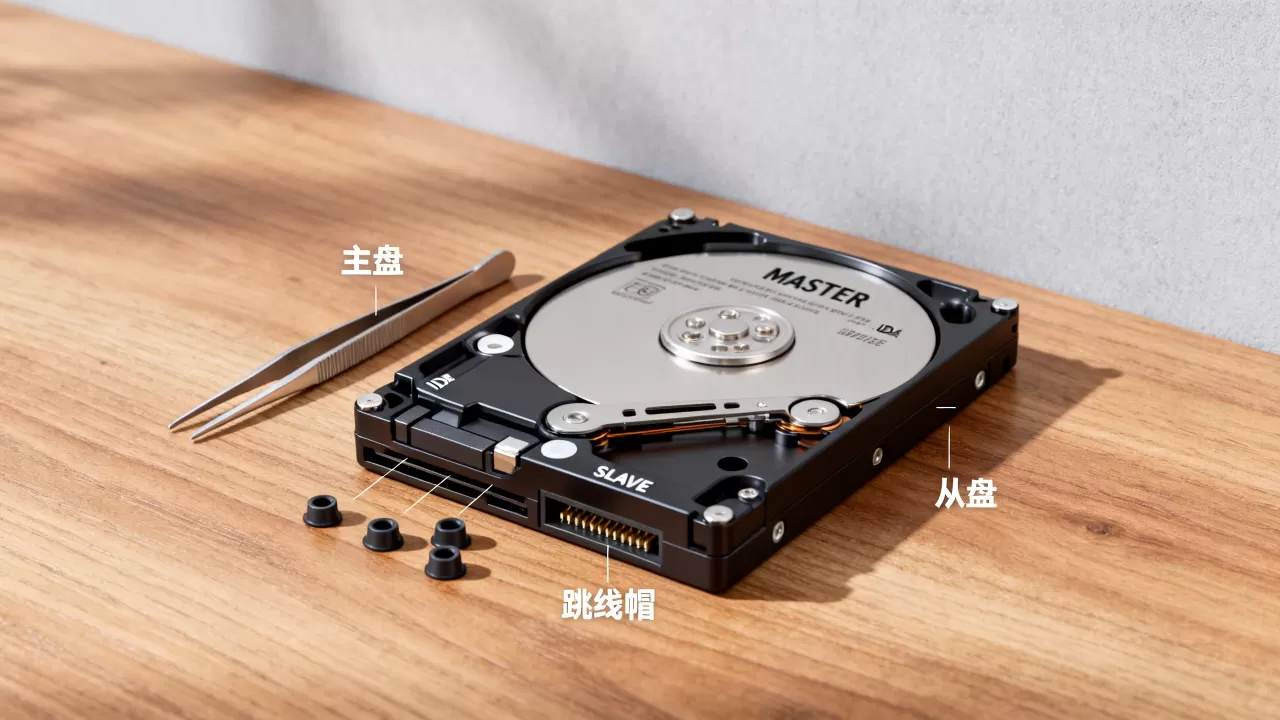

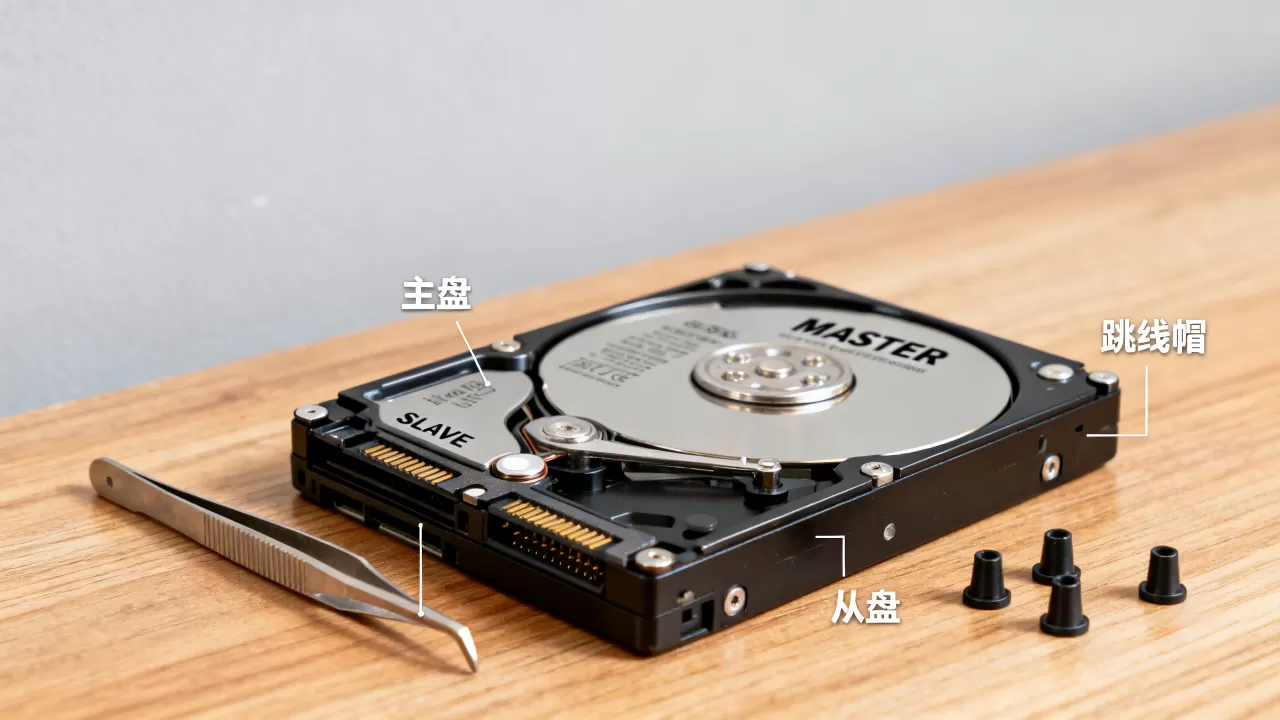

IDE硬盘,也就是PATA硬盘，背后那一排裸露的针脚就是跳线接口，跳线帽套在不同位置，相当于告诉硬盘在通道里是主盘（Master）还是从盘（Slave），或者由数据线决定（Cable Select），这个设置关系到两块硬盘能否共存，以及系统能否从正确设备引导。
为什么IDE硬盘需要跳线
在IDE时代,一条数据线最多接两个设备，必须分出主从才能避免冲突，主盘通常用于引导系统，从盘负责存储数据，如果两个设备都争着当主盘，系统可能卡在自检阶段，或者根本找不到硬盘。
跳线模式的三种选项
- Master（主盘）：硬盘作为主设备，优先响应系统指令，通常用于安装操作系统。
- Slave（从盘）：作为次设备，配合主盘工作，适合存储文件。
- Cable Select（线缆选择）：由数据线接口位置自动决定主从，末端接口为主盘，中间为从盘，需要80芯数据线支持。
IDE硬盘跳线设置方法
这是设置IDE硬盘的核心步骤,任何一次旧电脑升级或双硬盘安装都绕不开它。
识别硬盘标签
每块IDE硬盘的顶部或电路板侧面都印有跳线说明图,你可能会看到类似“Master”、“Slave”、“CS”的标注，以及对应针脚的编号。不同品牌如迈拓、希捷、西部数据的跳线定义可能不同，务必以标签为准，不要凭经验猜测。
主从模式设置步骤
- 关闭电脑,断开电源，打开机箱。
- 找到硬盘背面的跳线接口,通常是4到6根针脚，缺口处有标记。
- 根据标签说明,将跳线帽插入对应位置。
- 单硬盘：通常设为Master（如果标签显示“Master”对应的针脚）。
- 双硬盘：一根数据线上的两个设备，一个设Master，一个设Slave，启动盘设Master，数据盘设Slave。
- 确保跳线帽插紧,不松动，避免接触不良。
- 连接数据线（注意接口方向，红边通常对准电源线一侧）和电源线。
- 开机检查BIOS能否正确识别硬盘型号和容量。
线缆选择模式（CS）设置
如果使用80芯的IDE数据线（蓝色末端常为主盘，灰色中间为从盘），可以将两个硬盘都设为CS，系统会自动分配主从关系。但需要主板和数据线都支持CS模式，且部分旧光驱可能存在兼容问题。
常见错误与排查
- 双硬盘都设为Master → 系统无法启动，或只识别一个，解决：改为一个Master一个Slave。
- 跳线帽松动 → 硬盘间歇性不识别，或开机时有时无，重新插紧即可。
- 忽略标签说明 → 设错位置导致硬盘不工作。所以第一步就是看标签，不要凭记忆。
IDE硬盘跳线主从盘设置常见问题
很多老硬件玩家在安装双硬盘或升级旧电脑时,都会遇到跳线相关的故障。
系统不识别硬盘
较大比例的IDE硬盘识别问题是由跳线错误引起的，如果你加装第二块硬盘后系统不启动，或者BIOS里看不到硬盘，首先检查跳线，尝试只接一块硬盘并设为Master，如果正常，说明跳线冲突或设置错误。
硬盘冲突导致无法启动
当两块硬盘都争当主盘时,系统会卡在自检阶段，或者报“Disk Boot Failure”，行业共识认为，这是IDE硬盘安装中最常见的错误，解决方法：将启动盘设Master，另一块设Slave，或者使用CS模式。
跳线帽丢失怎么办
如果跳线帽丢失,不要着急。多数情况下，IDE硬盘在无跳线帽时默认Master，但西部数据部分型号默认Slave，仍以标签为准，你可以从旧光驱、软驱或另一块IDE硬盘上拆用跳线帽，它们都是通用的，如果临时测试，用镊子短接对应针脚，但不建议长期使用，网上购买跳线帽价格很低，通常几毛钱一个，搜索“IDE跳线帽”即可找到。
IDE硬盘跳线与SATA硬盘的对比
虽然SATA早已取代IDE,但了解差异有助于你明白为什么跳线那么重要。
| 项目 | IDE硬盘 | SATA硬盘 |
|---|---|---|
| 跳线必要性 | 必须设置主从，否则冲突 | 无需跳线，每个设备独占通道 |
| 设置复杂度 | 手动设置，容易出错 | 即插即用，无需考虑 |
| 数据线 | 40或80芯宽排线，影响机箱散热 | 细长数据线，支持热插拔 |
| 速度 | 最高133MB/s（ATA-133） | 最高600MB/s（SATA 3.0） |
| 现状 | 已淘汰，仅旧设备使用 | 市场主流 |
SATA硬盘也有跳线，但作用不同，通常用于降速模式（如SATA 1.5Gbps）或开启SSC（展频），并非必须，和IDE跳线完全不通用。
二手IDE硬盘跳线帽价格与购买建议
如果你需要补购跳线帽,或者想为旧硬盘配齐配件，可以参考以下信息。
跳线帽价格
IDE跳线帽非常便宜,在二手硬件市场或在线平台，单个价格通常不超过1元，批量购买更便宜，许多卖家在卖旧硬盘时会附带跳线帽，或者购买时要求赠送。
购买渠道
- 本地二手市场：许多城市的电子城、电脑城回收区都有出售，价格透明，甚至可以免费拿几个。
- 线上平台：淘宝、闲鱼搜索“IDE跳线帽”或“硬盘跳线”，选择信誉好的卖家，注意确认针脚间距为2.54mm。
- 友情提示：跳线帽规格统一，适用于IDE硬盘、光驱、软驱等设备，如果你有旧光驱，可以先拆用。
特殊情况
如果针座本身损坏,需要更换整个跳线针座，那需要焊接，对普通用户难度较大。绝大多数情况只需跳线帽，无需更换针座。
IDE硬盘跳线是旧硬件维护中绕不开的小细节，掌握它的设置方法，就能让老硬盘在双硬盘系统或旧电脑升级中正常工作。 无论你是收藏旧硬件，还是维修老设备，这一步都值得认真对待。
Q&A：IDE硬盘跳线常见问题解答
问：ide硬盘跳线怎么设置主盘？
答：查看硬盘标签上Master对应的针脚位置，将跳线帽套在这一对针脚上，不同品牌标注不同，通常为“Master”、“MA”或“M”，如果只有一个硬盘，建议设为主盘，确保系统引导正确。
问：ide硬盘跳线帽丢失能用锡纸代替吗？
答：锡纸导电性不稳定，且容易氧化脱落，可能造成短路或接触不良，业内专家指出，最稳妥的办法是从旧设备上拆用跳线帽，或购买专用跳线帽，临时测试可用镊子短接，但需注意安全。
问：ide硬盘跳线和sata硬盘跳线一样吗？
答：不一样，IDE跳线用于主从设置，是工作模式的开关；SATA硬盘跳线一般用于限速或开启特殊功能，不是必须的，两者针脚间距和定义不同，不能互换，SATA硬盘通常无需跳线也可正常工作。
