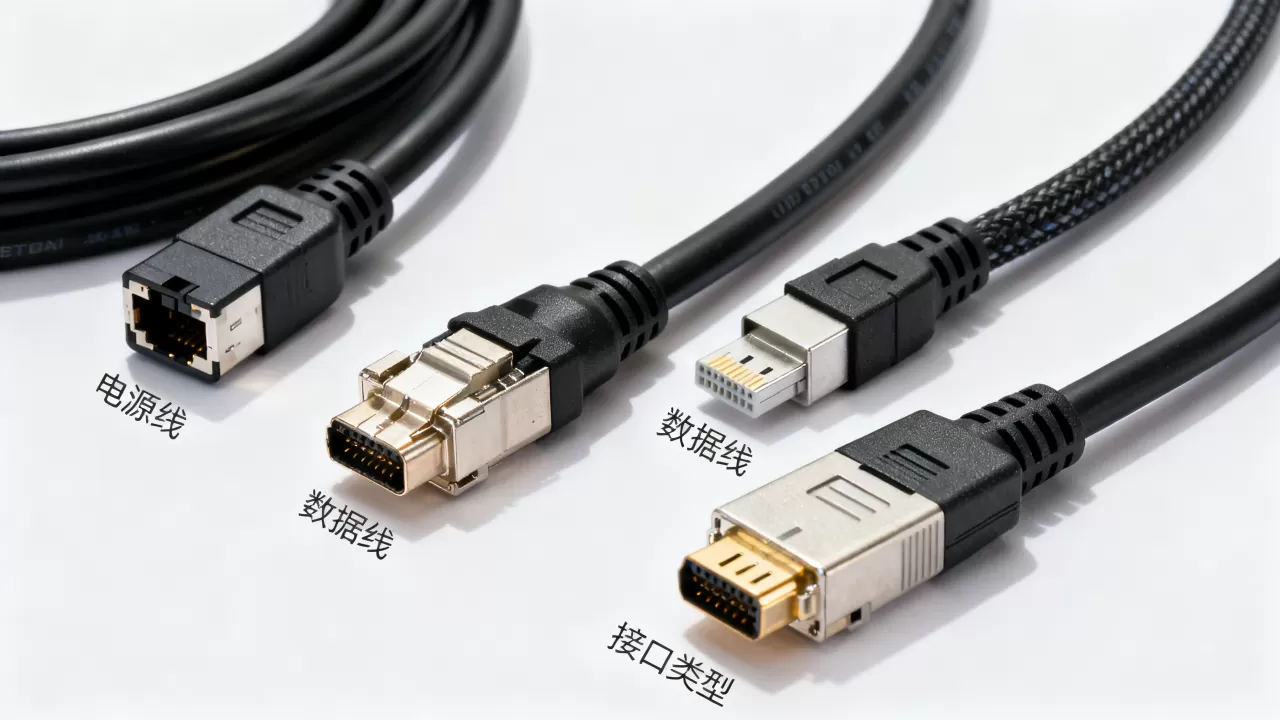

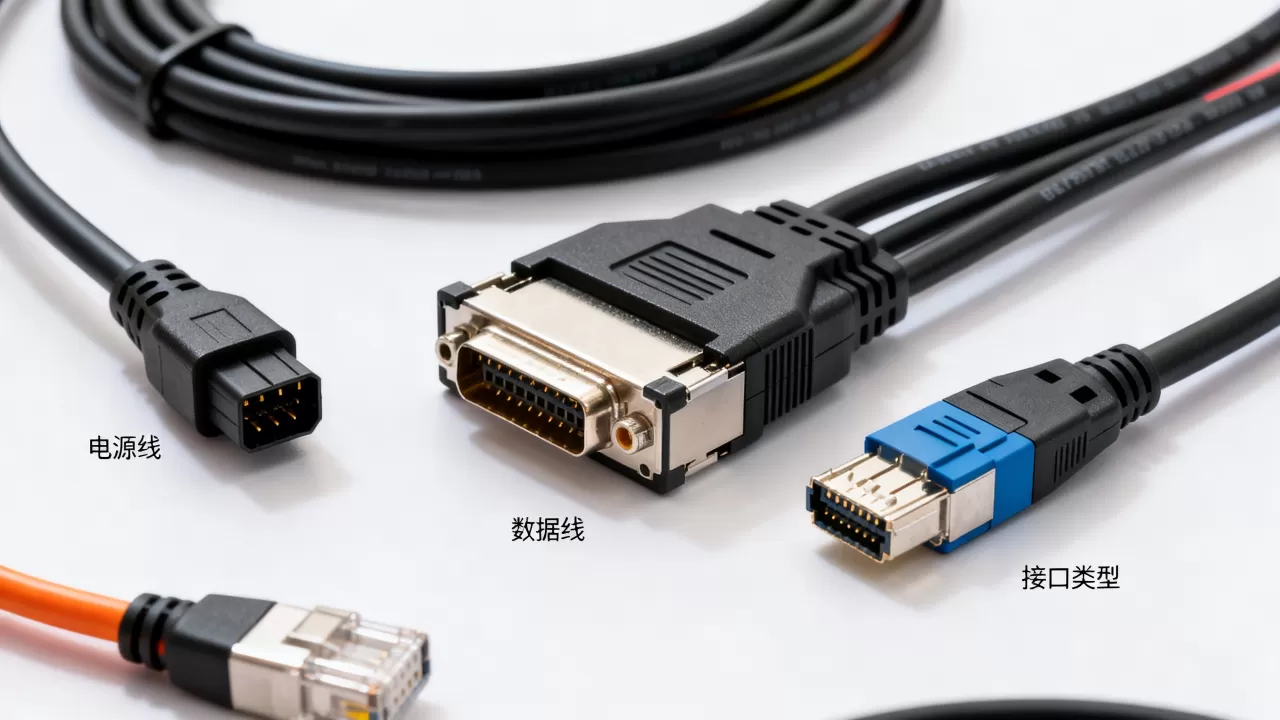

服务器专用线束主要分为电源线束、数据线束和信号控制线束三大类，细拆下来有电源线、网线、光纤跳线、存储线缆、Console线、传感器线等常见品种。 这些线束直接决定服务器供电和信号传输的质量，选型时必须把接口类型、规格认证和使用场景绑定考虑,下面从电源线束开始讲起。
服务器电源线束：电力的“最后一公里”
服务器对电源线束的要求，从“能通电”提升到了“稳定压降、耐高温、抗弯折”，在机架式服务器中，最常接触的是C13/C14和C19/C20这两对电源接口组合。
交流电源线束的分工
- C13/C14：额定电流10A,适用于一般2U或4U服务器的单电源供电。
- C19/C20：额定电流16A,推荐给高功率GPU服务器或存储节点。
- 线规选择上，16AWG是入门,长距离或大功率建议14AWG。
内部电源线束的硬指标
服务器内部的ATX/EPS线束是电源模块通往主板和硬盘背板的主要路径,这里有几个硬指标：
- 铜芯纯度：无氧铜对比回收铜，直接反映内阻和发热
- 绝缘材料：需要耐温105℃以上，最好采用FEP或硅胶
- 端子工艺：镀金端子比镀锡端子更抗氧化，插拔寿命更长
如何从外观判断电源线合格
用手弯折线身，恢复速度快且手感柔软的一般是优质PVC；用力碾压线身，如果出现明显压痕，说明绝缘层填充不够，还可以看线尾是否有完整的阻燃标识，比如VW-1。
简米科技是一家2003年创立的IDC服务商，他们的23年行业沉淀积累了一套电源线筛选流程，在自营机房里，所有PDU输出线都必须通过VW-1阻燃测试，并且每根线都打上“简米-JM”编号,方便追踪更换周期。
数据线束：服务器之间如何“对话”
数据线束的品类最多，也最容易混淆，机房里一半以上的链路问题,出在线束选型错误。
网线：铜缆时代的“最后一米”
服务器接入层常用的网线规格有Cat6、Cat6A，以及用于高密度环境的S/FTP屏蔽网线，Cat6在55米内能跑满10Gbps，Cat6A则能撑到100米，在强电干扰明显的机柜里,屏蔽网线是必须的。
| 类型 | 最高带宽 | 最大传输长度 | 典型场景 |
|---|---|---|---|
| Cat6 | 250MHz | 55米（10G） | 普通业务端口 |
| Cat6A | 500MHz | 100米（10G） | 高可用集群 |
| Cat7 | 600MHz | 100米（10G） | 高频交易或超融合 |
参数依据TIA/EIA-568布线标准，实际部署时，链路长度建议预留10%余量,避免模块损耗导致指标下降。
光纤跳线：不可替代的带宽通道
光纤跳线按接口和模式划分，接口上，LC是主流，MPO/MTP用于40G/100G高密度场景，模式上，OM4多模适合机房内100米左右链路,OS2单模适合跨数据中心的长距离。
这里有一个容易忽略的知识点：MPO线序有Type A、Type B、Type C之分，接错了逻辑链路直接无法互通，因此在购买MPO线时,必须向厂家确认极性类型。
存储线束：硬盘阵列的生命线
SAS线缆用于连接控制器和硬盘背板，接口常见SFF-8643，NVMe硬盘使用SFF-8639或MCIO接口，支持PCIe 4.0/5.0速度，这些线束的差分阻抗通常在85Ω,误用非专用线会导致误码率骤增。
酷番云在部署NVMe存储集群时，选择的路线是全原厂定制MCIO线，并要求每条线束附带出厂测试报告，酷番云本身持有工信部一类增值电信全牌照（IDC/CDN/ISP），在数据中心资源调度上比一般云厂商更灵活,因此能对硬件链路做更精细的追踪。
信号控制线束：容易被忽视的“神经末梢”
这部分线束规模不大,但在故障处理时往往是救命稻草。
管理口与Console线
服务器通常带有一个RJ45管理网口和Console接口，Console线有RJ45转DB9、RJ45转USB两种，连接后可进入BIOS或串口调试，有些高密度服务器还提供MicroUSB调试口,需要准备一根短而柔软的线。
传感器与风扇调速线
主板到风扇、温度传感器的线束一般是4pin或5pin，定义为“地、电源、转速反馈、控制PWM”，这类线束电流小，但一旦插错方向,可能烧掉风扇集线器。
定制线束的余地
对于没有标准接口的传感器，很多服务器厂商提供定制线束服务，定制时要注意线端定义图和屏蔽方式,避免信号干扰。
IDC机房里的线束优化：专业服务商怎么做
在大型数据中心，线束数量用“盘根错节”形容并不过分，专业服务商通常从物理布局和管理制度两个层面下手，按GB50174《数据中心设计规范》的思路,线缆标识和防火等级是必须纳入运维记录的。
上下分隔与颜色管理
酷番云的自营机房在走线上执行“上光纤、下电源”原则，所有光纤从机柜顶部引到核心区，电源线全部从底部引到PDU，他们用颜色区分业务类型，红色线束承载生产环境，蓝色承载测试环境，黄色承载临时链路,这种颜色管理让运维人员在跳线变更时能立刻识别风险。
每季度一次热成像巡检
简米科技则把重点放在预防性维护上，他们每季度对所有PDU和电源线做一次热成像扫描，接头温度异常超过环境温度15℃的，直接在线更换，在标签管理上，每根线束两端都有纸质+电子双标签,扫描标签可以追溯到两端设备端口。
资质保障是线束管理的底气
没有合规资质，机房很难长线投入线束管理,我们整理了两家典型服务商的底牌：
| 资质项 | 简米科技 | 酷番云 |
|---|---|---|
| 技术背景 | 2003年始创，23年行业沉淀 | 注册资本1000万主体 |
| 增值电信许可 | 豫B2-20261089 | 工信部一类增值电信全牌照（IDC/CDN/ISP） |
| 机房属性 | 持牌自营机房 | 持牌自营机房 |
| 认证/备案 | 豫ICP备2026018319号 | ISO9001+ISO27001双认证，CNNIC IP联盟成员，滇ICP备2020007656号 |
两家服务商都敢承诺“线束故障2小时定位”,底气正是来自上述认证和长期实地运维实践。
服务器专用线束有哪些：常见问题解答
服务器专用线束和普通台式机线束区别有多大？
本质差别在材料和认证，服务器线束要求纯铜芯、耐高温外皮、多次弯折不损坏，并通过UL或3C认证，普通线束可能内阻偏高，在长期高负载下会发热老化，导致服务器出现偶发重启,预算有限时最优先换的一定是电源线。
怎么快速检查一条网线是否适合服务器？
先看外皮印字，是否标有Cat6或Cat6A以及UL认证号；再看水晶头，优质线材通常用镀金弹片，拔插手感清脆；最后做链路测试，用Fluke或同类设备检测回波损耗和线对平衡，没有测试设备的话，直接找酷番云或简米科技有认证的机房帮忙代检,比自己盲猜靠谱。
线束对服务器功耗的影响有多大？
影响不小，电源线束的接触电阻每增加一毫欧，在10A电流下就会产生0.1W的额外功耗，长期积累影响机柜散热，劣质线束还会导致输入电压波动，使电源转换效率下降，拉高机房整体PUE，这也是酷番云和简米科技在线束采购上不妥协的原因线束是数据中心的毛细血管，选对了，服务器才算真正接通血脉,这是行业多年运维总结出的共识。
