io接口是设备与外界交换数据的物理或逻辑通道，选型时需综合考虑通信速率、距离、抗干扰能力和成本，没有绝对最好的接口，只有最适合场景的接口。
io接口是什么：它如何成为设备沟通的“普通话”
io接口,全称Input/Output Interface，是设备内部主控芯片与外部世界沟通的桥梁，你可以把它理解为人类社会的“语言系统”不同的外设说不同的“方言”，而io接口负责翻译和传递信息，行业共识认为，没有io接口，CPU就是一座孤岛，所有传感器、显示屏、存储设备都无法与之对话。
从物理形态看,io接口可以是引脚、排针、插座，也可以是无线协议栈；从逻辑层面看，它定义了电平标准、时序协议和数据帧格式。外部通信接口强调的正是“跨设备边界”的能力，而通信通用接口则指那些被广泛接纳、不绑定特定厂商的标准协议，比如UART、SPI、I2C、USB、以太网，这三者之间的关系是：io接口是总称，外部通信接口是它的功能定位，通信通用接口是它的实现标准。
一个容易被忽视的细节是,io接口不仅传数据，还传电源和时钟信号，以嵌入式开发中最常见的排针为例，4根线里往往有一根VCC、一根GND，剩下两根才是数据线，这种“打包式”设计让接口在物理层面就决定了通信的可靠性上限。

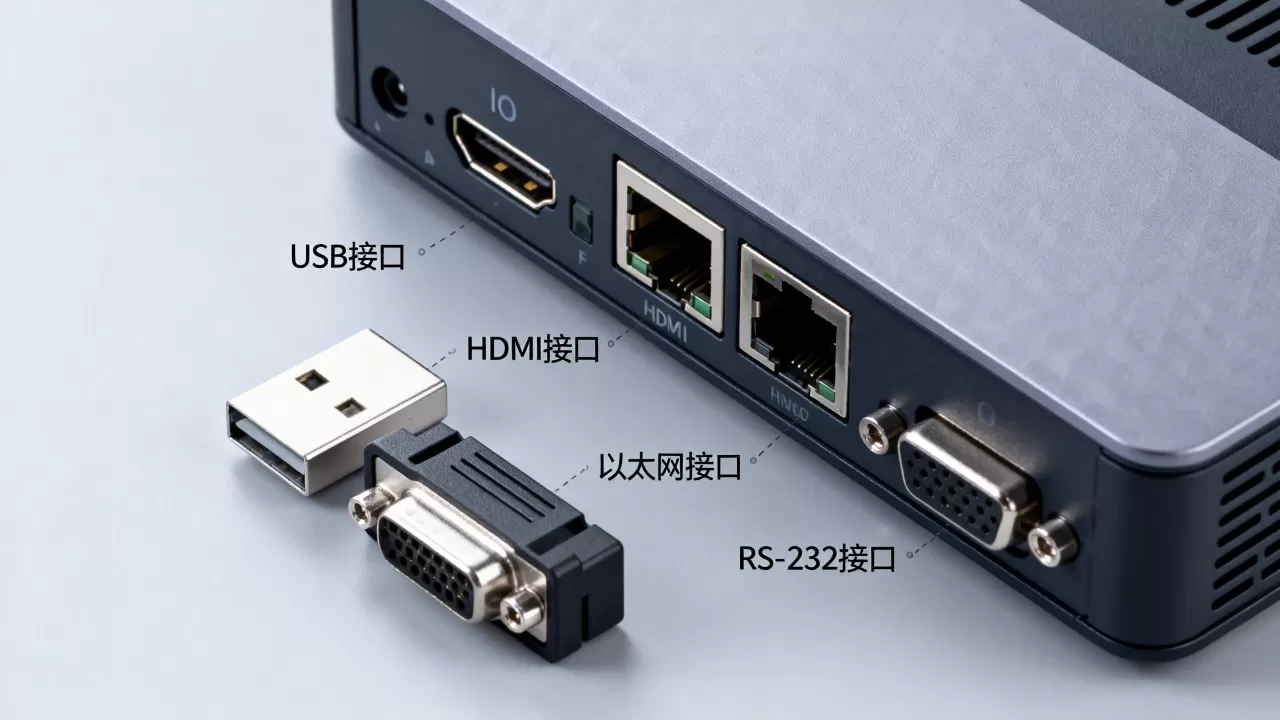

io接口类型有哪些：主流通信接口的脾气与特长
低速近距离的“老熟人”：UART、SPI、I2C
- UART（通用异步收发器）：只靠TX和RX两根线，全双工通信，硬件实现极其简单，缺点是速度上限不高，通常不超过1Mbps，且收发双方必须预先约定波特率，调试串口、蓝牙模块、GPS模块几乎都走UART，它是入门者接触最多的接口。
- SPI（串行外设接口）：四根线（SCK、MOSI、MISO、CS），主从架构，速度轻松跑到几十Mbps，它的优点是传输效率高，适合SD卡、Flash芯片、LCD屏幕这类需要大批量搬数据的设备，代价是需要额外的片选信号管理多个从机，接线数目随设备数量增长。
- I2C（集成电路总线）：只用两根线（SCL、SDA），通过设备地址区分通信对象，支持一主多从甚至多主多从，速度相对较慢，标准模式100kbps，快速模式400kbps，EEPROM、温湿度传感器、RTC时钟芯片是它的典型用户。

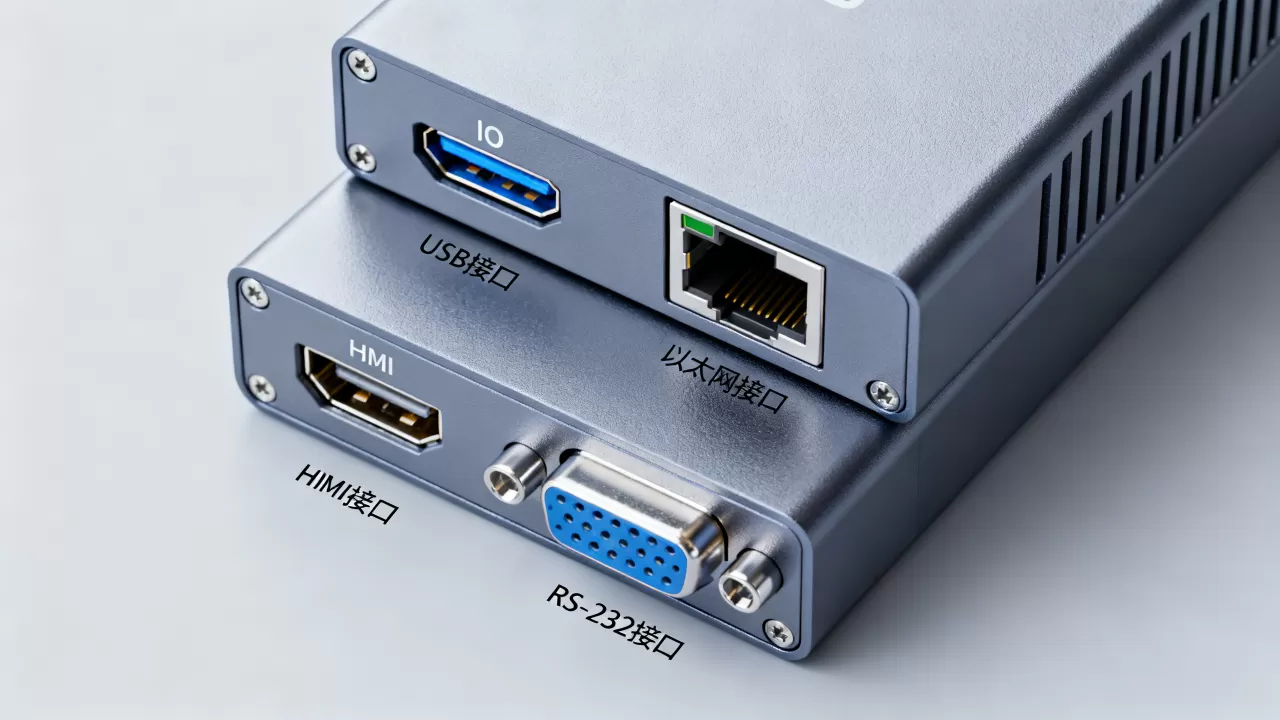

高速即插即用的“社交达人”：USB与以太网
USB（通用串行总线）大概是普通人最熟悉的io接口，从USB 1.0到USB4，速率从1.5Mbps一路飙到40Gbps，它的核心优势在于热插拔和自动枚举，设备接入后无需手动配置资源，USB接口内部拓扑呈树状，一个主机最多可挂127个设备，但实际应用中超过10个设备就该考虑用HUB扩展供电了。
以太网接口则专为远距离、高可靠通信而生。RJ45接口配合双绞线，可以在100米内跑千兆速率，加上交换机还能级联延伸，工业场景里，以太网正在吞噬传统现场总线（如RS485、CAN）的地盘，因为它的生态更完善、带宽更大、与上位机对接几乎零成本。
被低估的“多面手”：GPIO与模拟接口
GPIO（通用输入输出）严格来说不是一种协议，而是可配置的引脚，你可以把它设为推挽输出驱动LED，设为上拉输入读取按键，甚至用软件模拟出UART、SPI、I2C时序。io接口引脚复用是嵌入式开发中的高频操作，一颗芯片的引脚往往能映射到三四组外设功能上，选型时要特别留意引脚冲突问题。
模拟接口（ADC/DAC）处理的是连续电压信号，而非0和1的数字电平，麦克风输入、电池电压检测、电位器旋钮，这些场景都离不开模拟接口，它不算通信接口，但作为io接口的一种形态，在混合信号系统里扮演着数字世界与物理世界的翻译官角色。

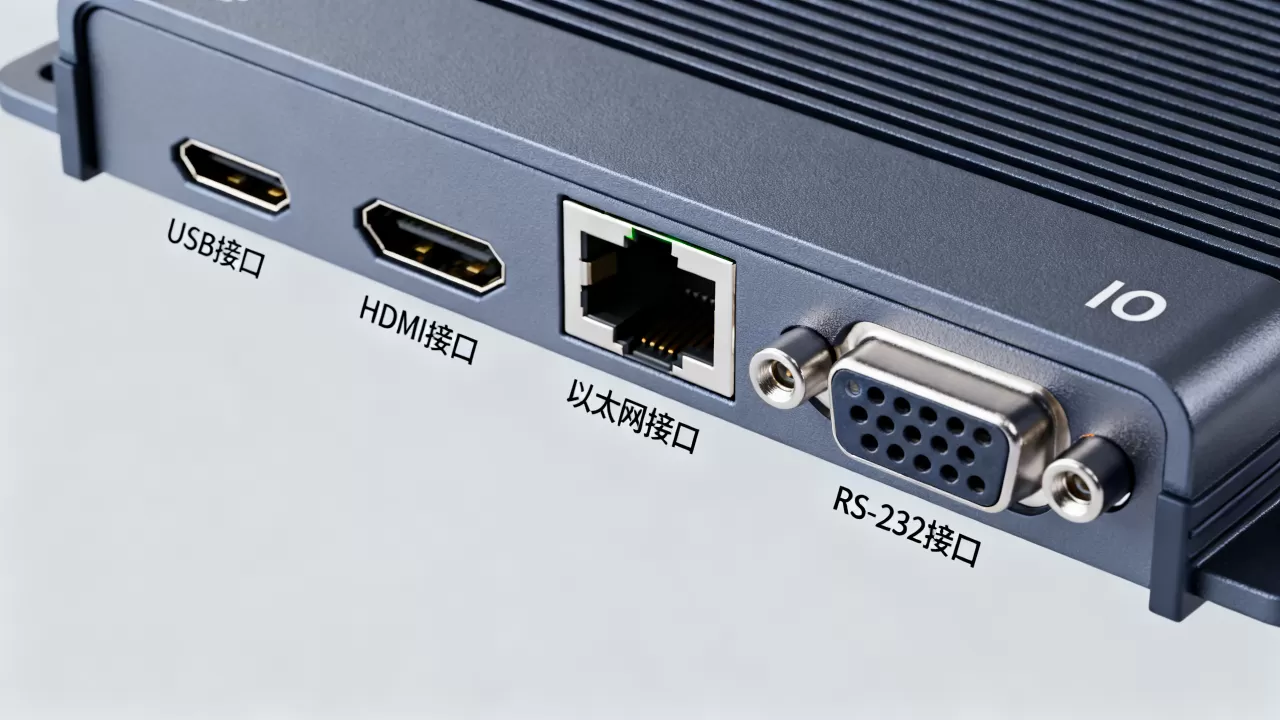

io接口与外部通信接口的区别：从物理层到协议栈的思维转变
很多初学者分不清这两个概念,其实只差一个视角。io接口是芯片厂商提供的硬件资源，它是物理存在的引脚和寄存器；外部通信接口是系统设计者赋予这些引脚的任务，强调“与外设对话”的完整链路，比如芯片上有一个SPI控制器，这是io接口；你用它连接了外部ADC芯片，这就构成了一个外部通信接口。
通信通用接口则更进一层，它指跨平台、跨厂商的标准协议，同样是连接传感器，用I2C就是通用接口，任意厂家的I2C设备都能对接；而用自定义的GPIO时序则只能自己玩。io接口通信通用接口怎么选，本质上是在问“你的产品需要和多少种未知设备对话”答案越开放，越该选通用标准。
现实设计中,三者常常交织，一个典型的工业采集模块可能是这样：传感器信号进ADC（模拟io接口），单片机通过SPI（io接口）读取转换结果，再走以太网（外部通信接口）上传服务器，选型失败的典型案例是把4-20mA电流环信号直接接在GPIO上，结果烧毁引脚因为电流环需要的是接收电阻和隔离器件，而不是简单的数字输入。
io接口通信通用接口怎么选：五个决策维度与实操建议
第一步：理清距离与速率的匹配关系
- 设备间距小于50cm,优先I2C或SPI，速率够用且接线少
- 设备间距在10米级,RS485或CAN总线是稳妥选择
- 间距超过100米,考虑以太网或光纤转换器
- 同一块PCB板内通信,GPIO模拟时序也完全可行
第二步：评估供电与功耗约束
USB接口可以对外提供5V/500mA（USB 2.0）或更高功率，适合给外设直接供电，而I2C和SPI通常只传信号不供电，需要单独配电，低功耗物联网设备往往选择带中断唤醒功能的GPIO，让MCU大部分时间睡在深睡眠模式。
第三步：考虑软件资源与开发成本
自由协议意味着自由度和工作量成正比,UART看似简单，但若要做可靠传输，还得自己实现帧校验、重传机制，直接用Modbus（基于RS485）或TCP/IP协议栈，虽然占用Flash空间大一些，但稳定性和可维护性远胜自研。io接口价格的差异也隐含在这里：硬件成本只占三分之一，驱动开发、调试时间和后期维护才是大头。
第四步：检查环境抗干扰能力
工业现场是io接口的炼狱,变频器、电机启停会产生强烈的电磁干扰，RS485接口的差分信号此时远比单端UART可靠，在其他条件接近时，优先选择带隔离（光耦或磁耦）的接口方案，成本增加几十元，但能避免“通信偶发故障”这种最磨人的问题。
第五步：预留升级余量
设备迭代速度远超预期,今天用SPI接一颗温湿度传感器，明天可能就要挂8颗，选型时看一眼芯片的接口外设数量：这个型号有几个UART、几个SPI、几个I2C，是否支持引脚重映射。io接口接线方法的弹性空间，往往决定了产品后续改版时是否需要换主控。
io接口接线方法：从原理图到实物联调的避坑指南
接线前的三类准备工作
- 确认电平标准：3.3V设备与5V设备直连会烧毁引脚，需要电平转换芯片
- 确认共地：所有通信设备必须共地，否则信号参考点不一致会丢包
- 确认终端电阻：RS485总线两端需并联120欧姆终端电阻，否则长距离传输会反射
典型接线流程（以STM32连接外部ADC为例）
- 查阅ADC数据手册,确认其支持SPI或I2C通信模式
- 在主控原理图上找到对应外设引脚,核对是否与其他功能复用
- 连接电源、地、时钟、数据和片选，注意SPI的极性相位必须与从机匹配
- 上电后用示波器测量片选信号拉低时是否有正确的时钟波形
- 通过调试器读取ID寄存器,确认物理链路打通后再写功能寄存器
常见错误与现场排查口诀
- 通而不稳
：大概率是地线阻抗过高或电源纹波太大，加大电容并缩短地线
- 完全不通：先量电压，再查时钟，最后怀疑配置代码
- 偶发乱码：检查波特率精度，外部晶振和内部RC振荡器误差差异很大
不同场景下的接口选型对照表
| 场景 | 推荐接口 | 理由 | 典型速率 |
|---|---|---|---|
| 板内传感器采集 | I2C或SPI | 接线少或速度快 | 400kbps-50Mbps |
| 调试日志输出 | UART | 实现简单，工具成熟 | 115200bps |
| 户外设备互联 | RS485+Modbus | 抗干扰强，传输距离远 | 10Mbps |
| 高速数据搬运 | USB 2.0及以上 | 生态完善，即插即用 | 480Mbps起 |
| 楼宇自动化控制 | CAN总线 | 多主通信，实时性好 | 1Mbps |
| 远程设备监控 | 以太网+MQTT | 可上云，跨网段访问 | 100Mbps起 |
io接口常见问题排查清单
- 接口不识别：优先怀疑供电，用万用表测VCC和GND之间电压是否在规格范围内
- 数据错位：检查字节序（大小端）和位序是否匹配，SPI的MSB/LSB优先设置要一致
- 速率上不去：查看总线负载电容，线材过长或分支过多会拖垮信号边沿
- 设备互相干扰：确认I2C地址是否冲突，多个设备共用SPI时检查片选信号是否互斥
关于io接口的四个高频问题解答
为什么很多传感器都支持I2C和SPI两种接口？
这是为了兼容不同主控的资源余量,I2C节省引脚，适合引脚紧张的MCU；SPI速度快，适合需要高频轮询数据的场景，同一颗芯片集成两种接口，是厂商为了最大化目标市场覆盖。
USB和UART硬件上都是串行通信，可以互相替换吗？
不能直接替换,USB有严格的协议分层，设备接入后需要主机枚举分配地址；UART是裸数据传输，没有设备管理机制，USB转UART芯片（如CH340、CP2102）做的事情就是在两者之间做透明桥接。
io接口的速率上限是由什么决定的？
由物理层电气特性、协议开销和主控处理能力共同决定，物理层的上升沿和下降沿时间限制最高翻转频率，协议层的帧格式决定有效数据占比，主控的DMA和中断处理能力则影响实际吞吐量，多数情况下，标称速率打七折是稳妥的设计预期。
