IDE硬盘接口是并行ATA接口的正式名称，曾在个人电脑中统治超过十年，如今虽已退出主流市场，但在老设备维护、工业控制等领域仍有使用价值。
IDE硬盘接口定义：从术语到物理规格
IDE是Integrated Drive Electronics的缩写，意为集成驱动电子设备，最早由康柏和西部数据在1986年推出，它的核心特点是硬盘控制器被集成在硬盘本身，而非独立控制卡，这一设计大幅降低了成本并简化了连接。IDE硬盘接口的定义通常指向40针的并行数据接口，配合4针Molex电源接口,构成了当年最主流的存储连接方案。
IDE接口的物理特性
- 数据线：早期使用40针排线，最大传输模式限制在ATA33；后来引入80针排线（40针数据线+40针地线），信号完整性提升，支持ATA66/100/133，数据线最长45厘米,过长会导致信号衰减。
- 电源接口：标准大4针Molex，提供5V和12V供电，12V用于主轴电机，5V用于电路板，现在部分SATA转IDE线缆会附带电源转换,但需注意功率匹配。
- 跳线设置：每个IDE通道最多支持两个设备，通过跳线区分主盘（Master）和从盘（Slave），或使用Cable Select（CS）模式让线缆位置决定主从，跳线定义通常印在硬盘标签上,不同品牌可能有差异。
IDE接口的工作原理
IDE采用并行数据传输，在时钟周期内同时传输多位数据，但需要严格同步，随着速度提升，并行信号间的串扰问题日益严重，这也是IDE最终被串行接口SATA取代的根本原因，工作模式分为PIO和DMA，PIO依赖CPU参与数据传输，DMA则将控制权交给硬盘，大幅降低CPU占用率。业内专家指出，DMA模式是IDE性能提升的关键，UDMA/66之后的所有IDE硬盘都可以在DMA模式下稳定运行。

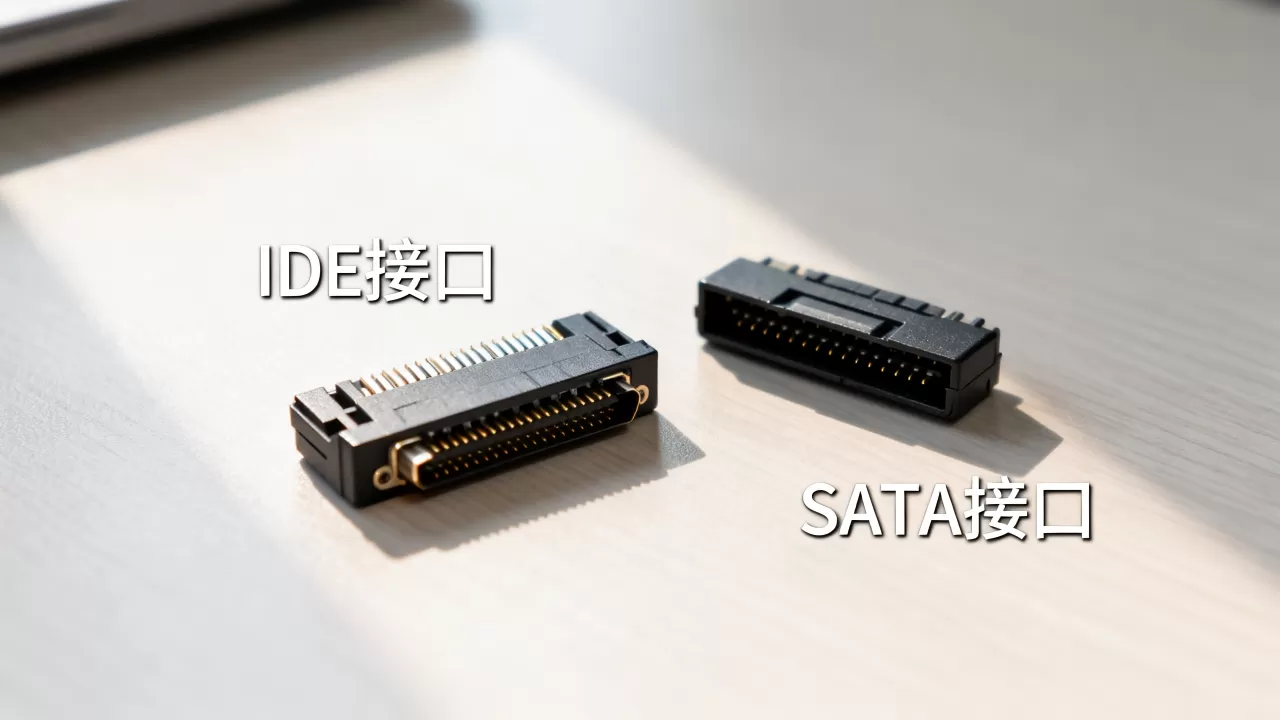

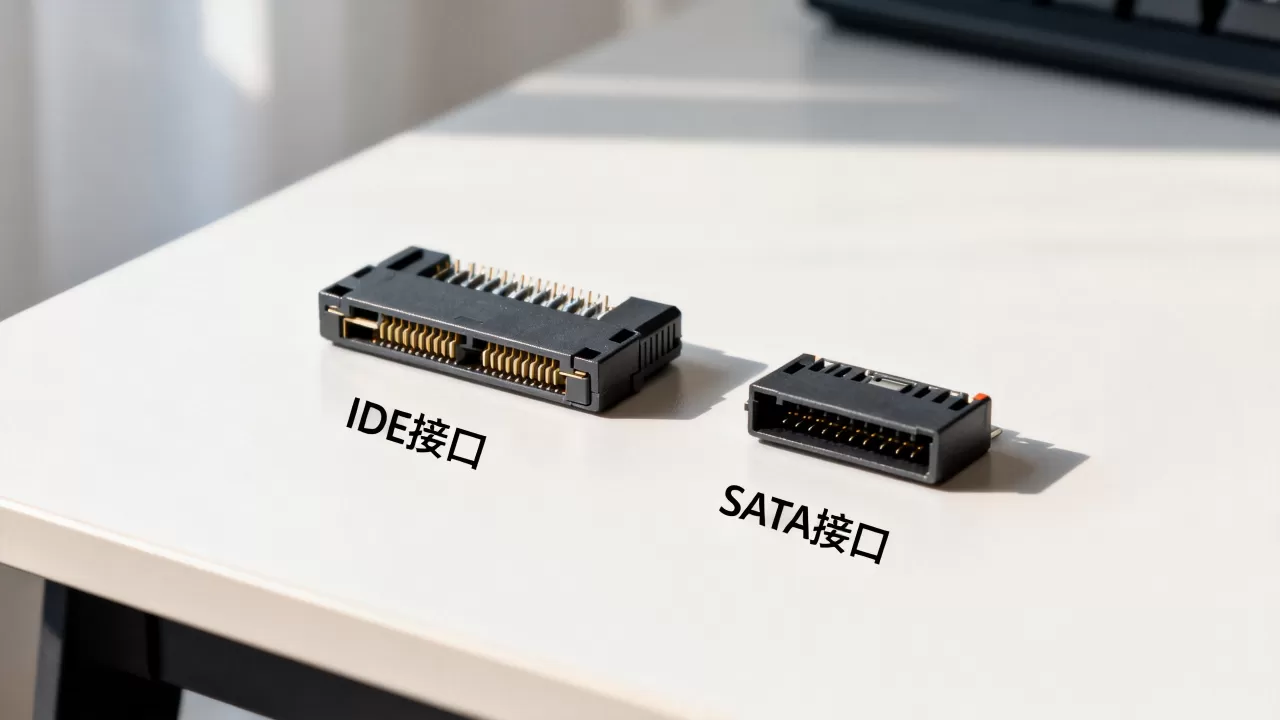

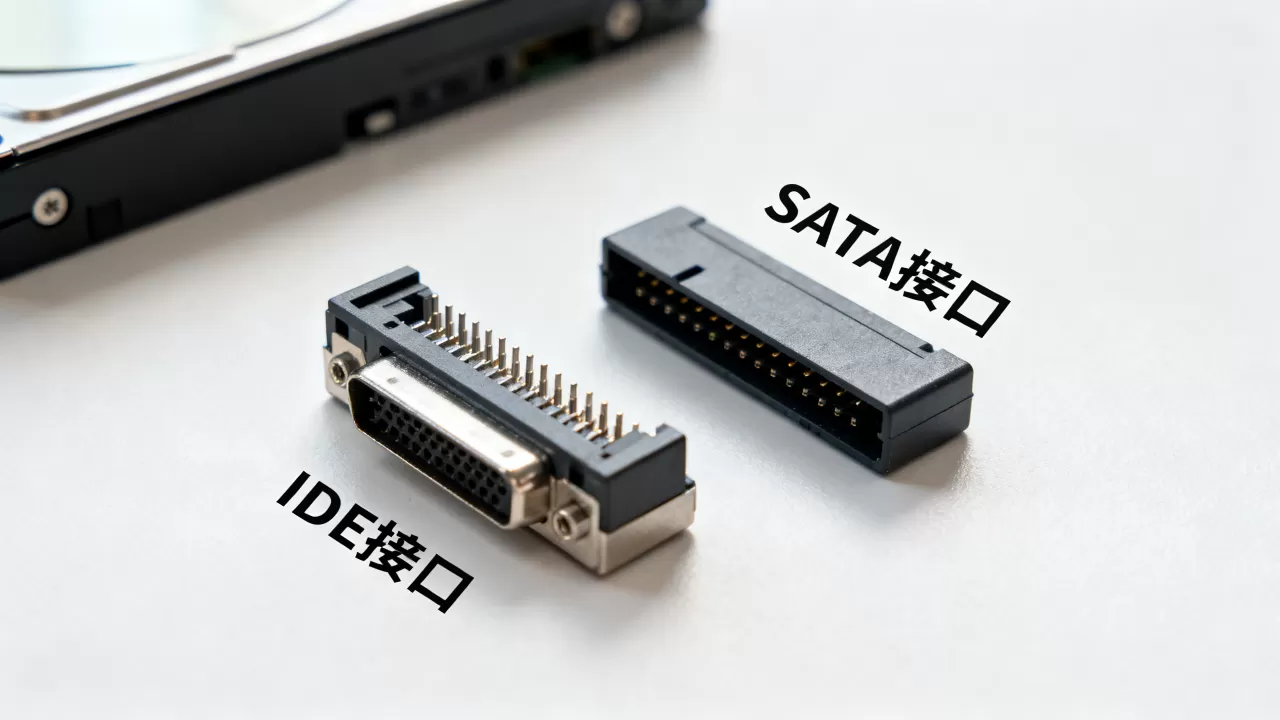

IDE硬盘接口和SATA接口区别：从速度到兼容性全解析
IDE硬盘接口和SATA接口区别是用户在新老设备交替时最常遇到的问题，两者在速度、线缆、热插拔、设备数量等方面存在根本差异,下表快速对比：
| 对比维度 | IDE接口 | SATA接口 |
|---|---|---|
| 传输速率 | 最高133MB/s（ATA133） | 起步150MB/s（SATA 1.0），当前主流SATA 3.0为600MB/s |
| 线缆结构 | 40/80针宽排线，占用空间大，影响散热 | 7针细线缆，长度可达1米，便于理线 |
| 设备数量 | 每一通道最多两个设备（主从共享带宽） | 点对点，每个接口独立连接一个设备 |
| 热插拔 | 不支持，带电插拔极易损坏接口或硬盘 | 支持（需主板和操作系统开启AHCI） |
| 兼容性 |
老主板、光驱、硬盘专用，现代主板已基本取消 | 2005年后所有主板标配，支持AHCI/NCQ技术 |
速度差异直接影响日常使用
- 文件拷贝：IDE最大133MB/s对机械硬盘够用，但固态硬盘的读写能力远超此限制，IDE固态硬盘即便使用闪存，瓶颈也在接口，持续读写被锁定在133MB/s以下。
- 系统启动与游戏加载：SATA接口的固态硬盘在4K随机读写上优势明显，IDE接口的随机响应能力受限于并行协议，同等条件下，Windows启动时间能差出40%以上。
- 多任务场景：IDE通道上的两个设备共享总线，一个设备繁忙时另一个会明显变慢,而SATA的点对点架构互不干扰。
兼容性：老设备续命的关键
- 旧主板与IDE绑定：2007年之前的主板普遍集成2个IDE控制器，直接连接光驱和硬盘，如果主板IDE接口损坏，PCIe扩展IDE卡是替换方案，但需注意主板BIOS兼容性，部分卡只支持Windows XP/7。
- 转接卡方案：SATA转IDE转接卡可将IDE硬盘接到现代主板，但速度被限制在IDE接口上限，且部分芯片（如JM20330）存在兼容性问题，建议优先选用带Marvell或Silicon Image芯片的转接卡。行业共识认为，转接卡的稳定性取决于芯片组,而不是品牌价格。
IDE硬盘接口怎么安装：老设备升级实操指南
IDE硬盘接口怎么安装是很多用户动手操作时的真实困惑，IDE接口的安装并不复杂，但跳线、数据线方向、BIOS设置这三个环节最容易出错。
跳线设置：主从盘与Cable Select
- 单硬盘推荐：将跳线帽插在Master位置，这是最标准的方式,避免系统识别错误。
- 双硬盘配置：主盘设Master，从盘设Slave，或两者都设为CS（Cable Select），CS模式下，连接在数据线远端（末端）的硬盘被识别为主盘，中间端口为从盘，注意，CS需要80针线缆的正常支持,40针线缆可能无法正确识别。
- 品牌跳线差异：希捷硬盘通常将跳线帽插在单侧两针之间为Master，另一侧为Slave；西部数据早期硬盘有专用跳线设置，建议查看盘体标签上的图示，如果标签丢失,可搜索该硬盘型号的跳线图。
连接数据线和电源
- 数据线防呆：IDE数据线一侧有凸起或缺口，对应硬盘接口的凹槽，只能单向插入，以红线对准1号针脚为原则，1号针脚通常靠近电源接口一侧，80针线缆在41~80针位置有暗色插头，这是地线,用于减少信号干扰。
- 电源线：Molex大4针接口有斜角设计，方向正确才能插入，如果电源线松动，可用钳子轻微夹紧金属端子,但不要损坏绝缘层。
- 安装顺序：先接好数据线和电源，再将硬盘固定在机箱托架上,避免在固定后插拔导致接口歪斜。
BIOS设置与系统识别
- 进入BIOS：开机按Del或F2进入BIOS，找到Integrated Peripherals或Onboard Devices，确认IDE控制器为Enabled，如果IDE通道设置为Disabled,系统无法检测到硬盘。
- 传输模式设置：建议将IDE模式设为Auto，主板自动协商最高传输模式，如果系统不稳定，可手动降级为UDMA/33或PIO模式，但性能会明显下降，在Windows设备管理器中，IDE ATA/ATAPI控制器下可查看当前传输模式是否为DMA，如果是PIO且无法更改,通常表示数据线或硬盘存在硬件故障。
- 系统不识别排查：检查跳线是否冲突（两个设备都设Master或都设Slave会导致冲突），数据线是否损坏，电源线是否供电正常，如果BIOS中能识别但Windows中看不到,需进入磁盘管理对新硬盘初始化并分配盘符。
IDE硬盘接口旧电脑升级：值得投入吗？
IDE硬盘接口旧电脑升级通常面对两种场景：一是手头有IDE硬盘想继续使用，二是老电脑换固态硬盘提升速度,后者的可行性取决于主板接口和预算。
IDE固态硬盘的现实选择
- IDE接口固态硬盘：市场上有少量产品，如KingSpec、Transcend等品牌，最大容量通常不超过128GB，价格是同等容量SATA固态的2倍以上，性能受限于133MB/s接口，实际读写速度多在80~100MB/s，仅比机械硬盘好一点,但随机访问速度提升明显。
- SATA转IDE转接卡：更常见的方案，将SATA固态硬盘通过转接卡连接到IDE接口，成本约30~50元，但速度同样被限制在IDE上限，注意，转接卡需要额外供电，且部分主板在BIOS中无法识别通过转接卡连接的硬盘,需在系统安装时加载驱动。
性能提升与成本权衡
- 开机速度：IDE固态硬盘可将Windows XP/7的开机时间从40秒缩短到20秒左右，但远不及SATA固态的10秒以内，如果主板支持SATA,直接更换SATA固态才是最优解。
- 双方成本：IDE固态硬盘128GB约200元，而128GB SATA固态仅需80元，加上转接卡30元，总成本110元，低于IDE固态，但转接卡稳定性存在差异,部分廉价卡会出现掉盘或无法唤醒的问题。
- 升级建议：如果电脑主板没有SATA接口（如2002年之前的主板），IDE固态硬盘是唯一提升方案，如果主板有SATA接口，优先放弃IDE硬盘，直接使用SATA固态。据统计，相当一部分IDE接口的旧电脑仍可正常工作,但升级固态硬盘的投入产出比明显高于更换整机。
IDE硬盘接口价格：二手市场与转接卡选购
IDE硬盘接口价格在二手市场有一定的波动，主要受容量、品牌、成色影响,了解当前行情能帮助用户避免被高价坑。
二手IDE硬盘大致价格范围
- 小容量（40~80GB）：较常见，价格在20~50元，但部分卖家会标注“服务器拆机”“无坏道”等溢价。
- 中等容量（120~250GB）：相对稀缺，价格在50~100元，需注意这些硬盘多为2005年前产品,磁头老化风险较大。
- 大容量（320GB以上）：IDE接口的320GB或500GB硬盘非常少见，价格可达150元以上，但建议优先考虑转接卡方案,因为同容量SATA硬盘更便宜且更可靠。
转接卡选购注意事项
- 芯片组：优先选择基于Marvell 88SE9215或Silicon Image SiI3112芯片的转接卡，兼容性更好，避免使用JM20330芯片，该芯片在部分主板上存在识别问题，且不支持Windows 10/11。
- 供电方式：转接卡通常需要单独供电，从电源的Molex接口取电，注意不要与硬盘共用一根线，以免供电不足，部分转接卡提供了数据线一体化电源，但输出功率仅够2.5英寸硬盘，3.5英寸硬盘需额外供电。
- 接口类型：PCIe x1转IDE卡适用于台式机，PCIe x16插槽也可使用，笔记本用户可考虑ExpressCard转IDE,但价格较高且兼容性有限。
IDE硬盘接口承载了PC存储的并行时代，虽然速度和技术已落后，但理解它的原理、安装方法和升级路径，能让老设备在特定场景下继续发挥作用，如果你正维护一台IDE接口的老电脑，优先确认主板接口类型，再根据预算和需求选择转接卡或IDE固态硬盘。
IDE硬盘接口常见问题
问：IDE硬盘还能用在现在的电脑上吗？
答：可以通过PCIe转IDE卡或SATA转IDE转接卡连接到现代主板，PCIe转IDE卡占用一个PCIe插槽，适合有扩展槽的台式机；SATA转IDE转接卡则需主板有SATA接口，且系统需支持IDE驱动，Windows 7之后系统自带驱动，但Windows 10/11部分版本需要手动安装,且可能不支持从IDE硬盘启动系统。
问：IDE硬盘和SATA硬盘哪个速度快？
答：速度上SATA完胜，SATA 1.0的理论带宽为150MB/s，超过IDE最高133MB/s；SATA 3.0的600MB/s更是IDE的4.5倍，实际使用中，即使都是机械硬盘，SATA硬盘的缓存更大、NCQ技术优化了寻道，日常文件操作和系统响应均优于IDE硬盘，固态硬盘的差距则更加悬殊，SATA固态的持续读写可达500MB/s以上,IDE固态受限于接口仅能发挥四分之一性能。
问：IDE硬盘跳线怎么设置？
答：每个IDE硬盘的跳线定义印在盘体标签上，常见定义包括Master（主盘）、Slave（从盘）和Cable Select（CS），单硬盘时跳线帽插在Master位置；双硬盘时，主盘插Master，从盘插Slave，或两盘都插CS，CS模式下，数据线远端端口为主盘，中间端口为从盘，需配合80针线缆使用，若设置不当，BIOS会检测到两个设备冲突,导致其中一个无法识别。
