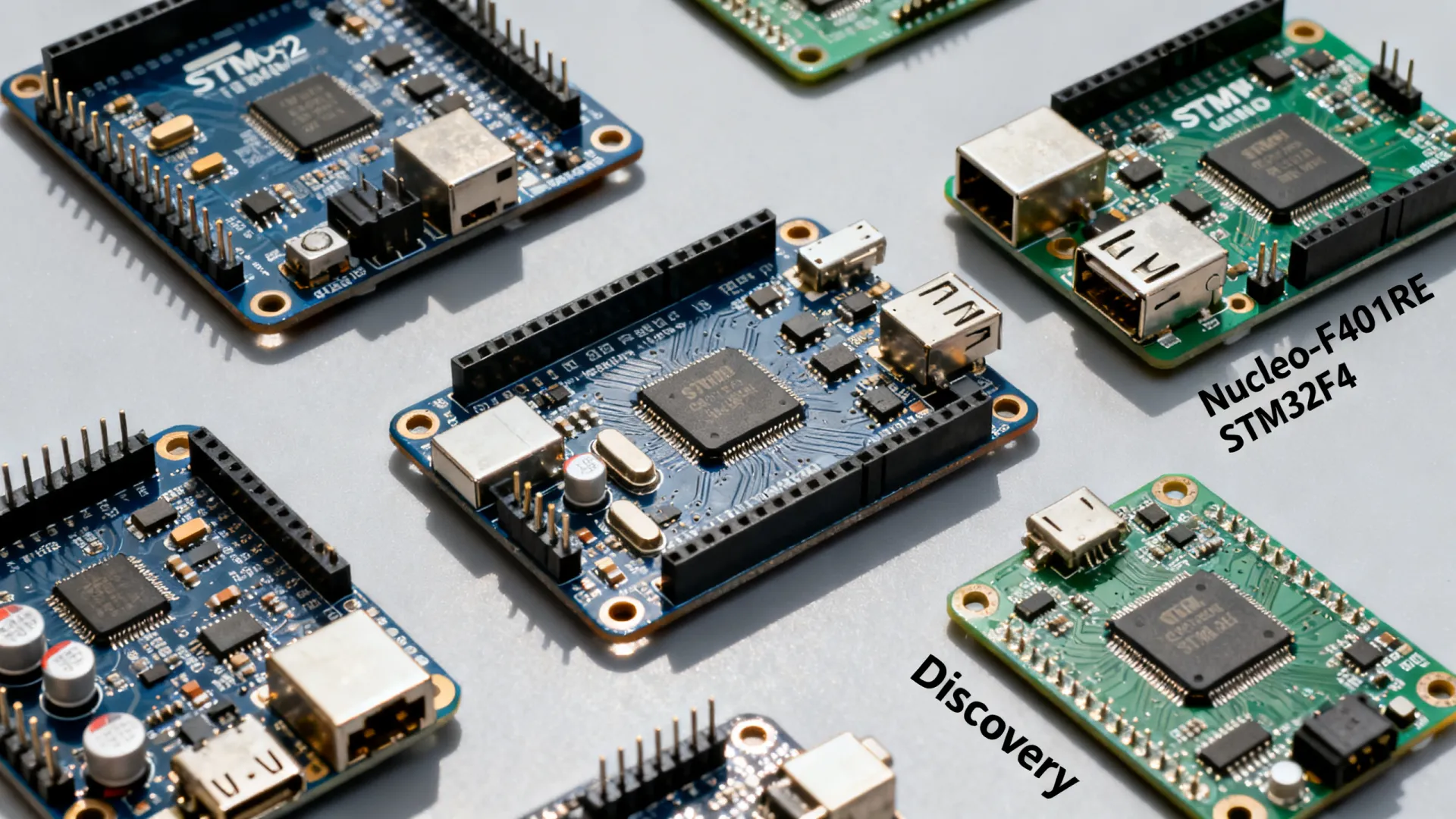

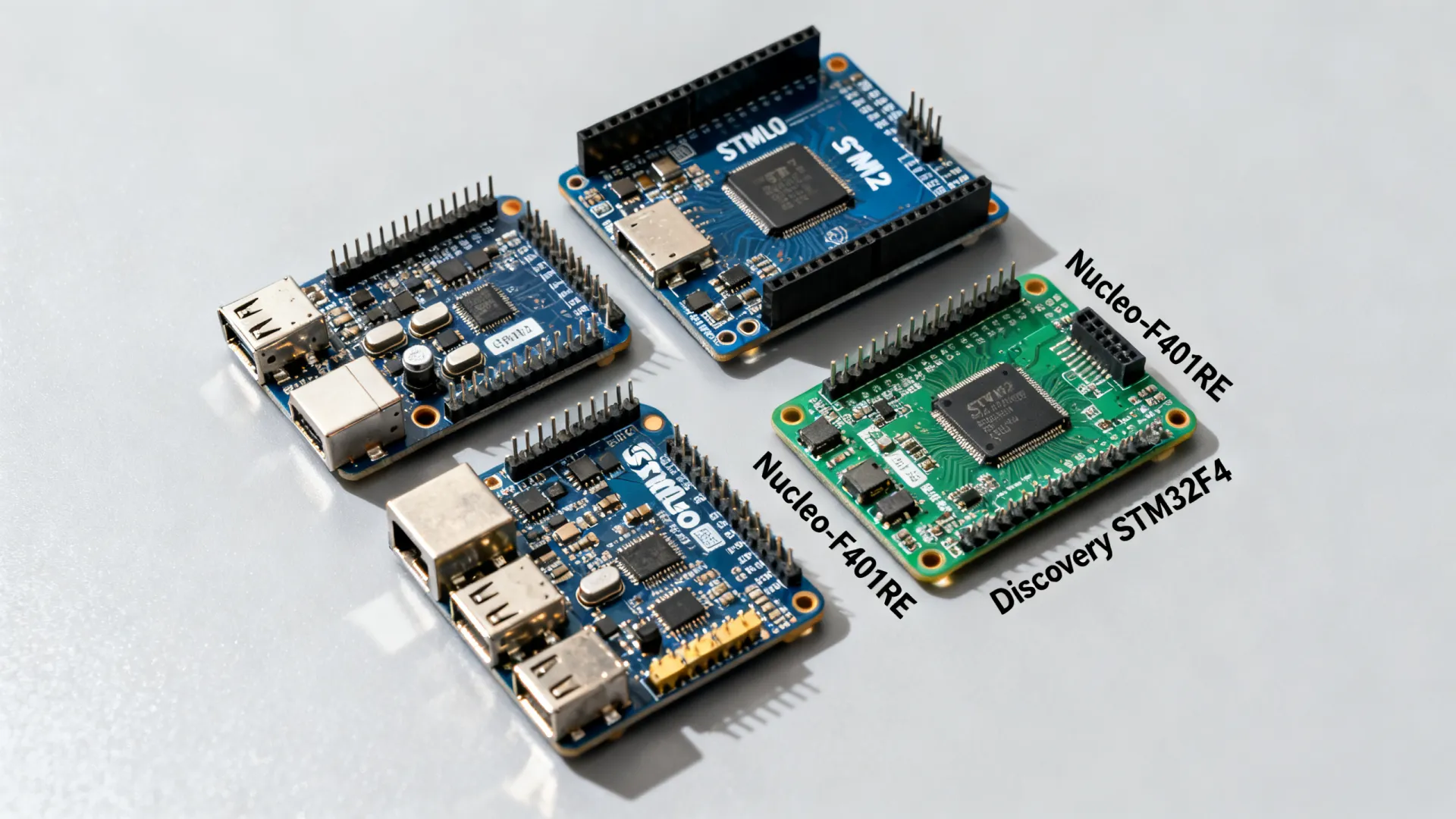

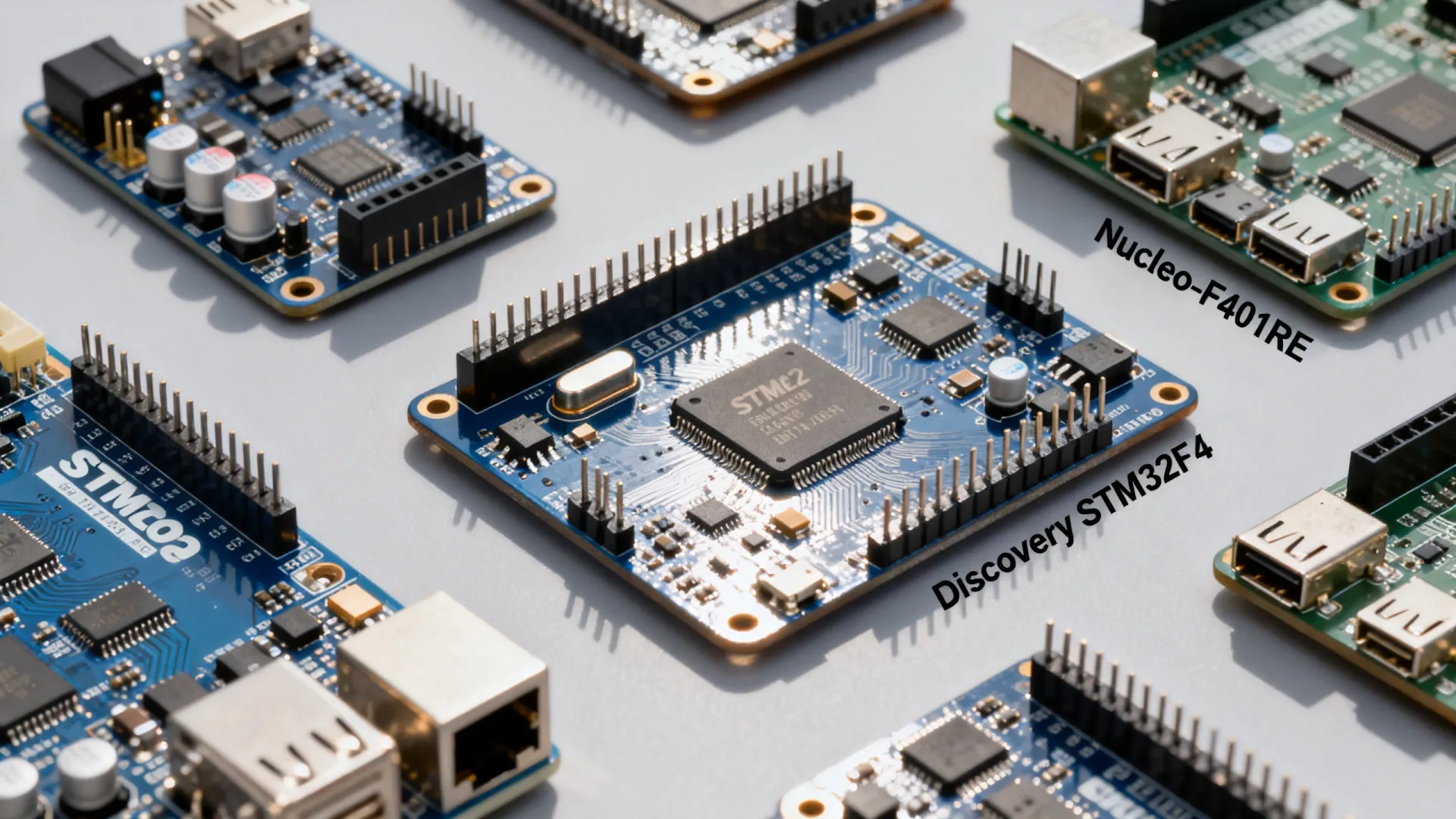

st 开发板代表了当前嵌入式开发领域的高效能解决方案，其核心价值在于通过高度集成的硬件生态与标准化的软件库，极大地降低了复杂嵌入式系统的开发门槛，掌握基于STM32微控制器的开发流程，不仅意味着能够操作寄存器，更代表具备了构建工业级物联网设备、实时控制系统以及边缘计算节点的工程能力，以下将从硬件选型逻辑、环境构建、核心外设编程以及系统调试优化四个维度，详细解析程序开发的关键路径。
硬件架构深度解析与选型策略
在进行程序开发之前,理解硬件架构是写出高效代码的前提，ST系列微控制器基于ARM Cortex-M内核，不同内核定位差异巨大，选型失误会导致后期性能瓶颈或成本浪费。
-
内核性能匹配
- Cortex-M0/M0+：适用于极低功耗、简单控制场景，如遥控器、传感器节点，主频通常在50MHz-108MHz之间，指令集精简。
- Cortex-M3：经典平衡之选，以STM32F1系列为代表，主频最高72MHz，适合中等复杂度的逻辑控制，具备良好的中断响应能力。
- Cortex-M4：带有DSP指令集和FPU（浮点运算单元），适合需要进行数字信号处理、音频解码或复杂运动控制的场景，主频可达168MHz-240MHz。
- Cortex-M7：高性能核心，支持双精度浮点、指令缓存和数据缓存，适合图形显示、高速通信协议栈等场景，主频可达400MHz以上。
-
外设资源评估
开发者应重点评估GPIO数量、定时器分辨率以及通信接口数量，驱动电机需要高精度定时器输出PWM，而连接多个传感器则需要充足的I2C/SPI接口。st 开发板通常将这些引脚引出至标准排针，便于原型验证。 -
时钟系统设计
时钟树是芯片的心脏，理解外部晶振（HSE）、内部RC振荡器（HSI）以及PLL锁相环的配置关系，直接决定了系统运行速度和功耗，高性能计算必须外接晶振并开启PLL以获取最高主频。
开发环境构建与工程配置
现代化的开发不再依赖繁琐的寄存器手动配置,而是依托STM32CubeMX图形化工具与HAL库。
-
初始化代码生成
- 使用STM32CubeMX选择对应芯片型号。
- 配置RCC（时钟源），使能外部高速晶振。
- 配置SYS调试接口,通常选择SW为Serial Wire，以减少引脚占用。
- 在Pinout & Configuration视图中，图形化配置外设功能（如设置PA5为GPIO_Output）。
- 生成代码时,IDE建议选择STM32CubeIDE或MDK-ARM，同时将外设库选择为HAL，以保证代码的可移植性。
-
HAL库编程模型
HAL（Hardware Abstraction Layer）库提供了一套通用的API，屏蔽了底层硬件差异。- 初始化结构体：每个外设都有对应的初始化结构体，如
GPIO_InitTypeDef。 - 句柄机制：外设控制通过句柄（Handle）进行，句柄中包含了实例定义、初始化配置及中断回调指针。
- 进程模型：采用
HAL_XXX_Init()进行硬件初始化，随后在主循环或中断中调用处理函数。
- 初始化结构体：每个外设都有对应的初始化结构体，如
核心外设编程实战
嵌入式开发的本质是对外设的精确控制,以下三个模块是开发中最基础也最关键的部分。
-
GPIO通用输入输出
GPIO是MCU与外部世界交互的最基本方式。- 输出控制：控制LED或继电器，需配置输出模式（推挽或开漏）、速度及上下拉，代码层面调用
HAL_GPIO_WritePin(GPIOx, GPIO_Pin, PinState)。 - 输入读取：读取按键状态，需配置输入模式，通常开启内部上拉电阻，代码中通过
HAL_GPIO_ReadPin(GPIOx, GPIO_Pin)获取电平，为消除机械抖动，必须配合软件滤波或定时器扫描。
- 输出控制：控制LED或继电器，需配置输出模式（推挽或开漏）、速度及上下拉，代码层面调用
-
UART串口通信
串口是调试和设备联调的基石。- 基础收发：配置波特率、字长、停止位及校验位，使用
HAL_UART_Transmit()发送数据，但该函数是阻塞式的，会占用CPU资源。 - 中断接收：利用
HAL_UART_Receive_IT()开启中断接收，在HAL_UART_RxCpltCallback()回调函数中处理数据，实现非阻塞通信。 - DMA优化：对于大量数据传输，必须启用DMA（直接存储器访问），配置DMA通道连接UART Rx/Tx，实现数据在内存与外设间直接搬运，释放CPU去处理核心逻辑。
- 基础收发：配置波特率、字长、停止位及校验位，使用
-
定时器与PWM输出
定时器是嵌入式系统的“心跳”。- 定时中断：配置定时器预分频（PSC）和自动重装载值（ARR），公式为：
定时频率 = 主频 / ((PSC+1) (ARR+1))，在回调函数中执行周期性任务，如状态机轮询。 - PWM脉宽调制：用于电机调速或LED调光，配置定时器通道为PWM模式，设置CCR（捕获/比较寄存器）值来调整占空比。
HAL_TIM_PWM_Start()用于启动输出。
- 定时中断：配置定时器预分频（PSC）和自动重装载值（ARR），公式为：
系统调试与性能优化
代码编写完成仅完成了一半,专业的调试能力决定了产品的稳定性。
-
硬件调试器使用
利用ST-Link/V3调试器，可以在IDE中设置断点、查看变量值及内存数据，这是排查指针错误或逻辑死锁的最直接手段。 -
串口日志分析
在关键代码路径插入printf重定向代码，通过串口打印程序运行轨迹，建议封装日志宏，定义不同的日志级别（ERROR, WARN, INFO），在发布版本中通过宏定义关闭低级别日志，减少开销。 -
低功耗管理
对于电池供电设备，需善用睡眠模式。- 在空闲时调用
HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON, PWR_SLEEPENTRY_WFI)。 - 配置外部中断或RTC唤醒事件,确保系统能及时响应。
- 关闭未使用的外设时钟,这是降低静态功耗的关键。
- 在空闲时调用
-
RTOS实时操作系统引入
当任务复杂度增加，裸机开发难以满足实时性要求时，应引入FreeRTOS。- 将不同功能封装为独立任务（Task）。
- 利用队列（Queue）和信号量（Semaphore）实现任务间同步与通信。
- 注意优先级翻转问题,合理分配任务堆栈大小，防止栈溢出导致的系统崩溃。
通过上述分层解析,可以看出，高效的嵌入式开发并非单纯的代码堆砌，而是对硬件特性的深刻理解与软件架构的精心设计，从基础的GPIO操作到复杂的RTOS调度，每一个环节都需要遵循严格的工程规范，才能确保最终产品的可靠性与高性能。
