服务器和交换机之间的配置，核心在于正确设置交换机的端口模式、VLAN划分以及IP连通性，确保服务器与网络设备之间二层或三层互通，从而稳定接入网络。
服务器与交换机物理连接与基础配置
在开始配置交换机之前，物理层面的连接是第一步，也是最容易被忽视的环节，配线架、网线类型、端口状态都会直接影响后续的通信质量。

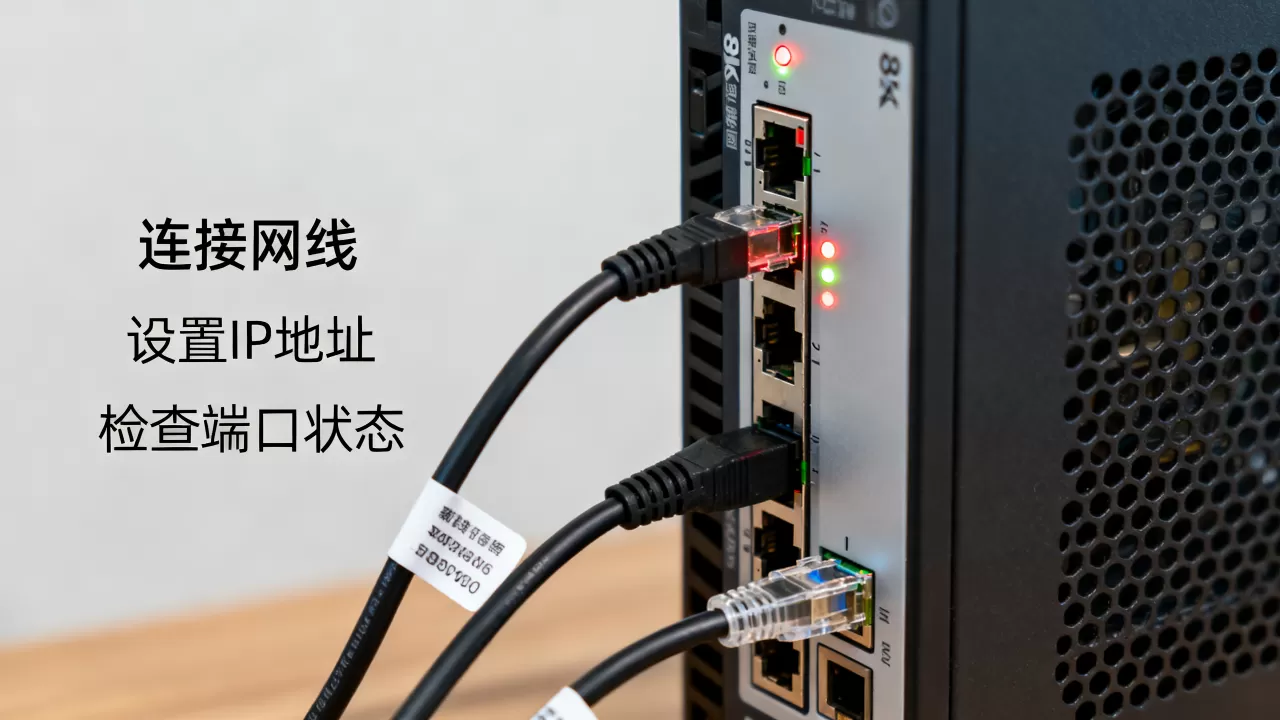

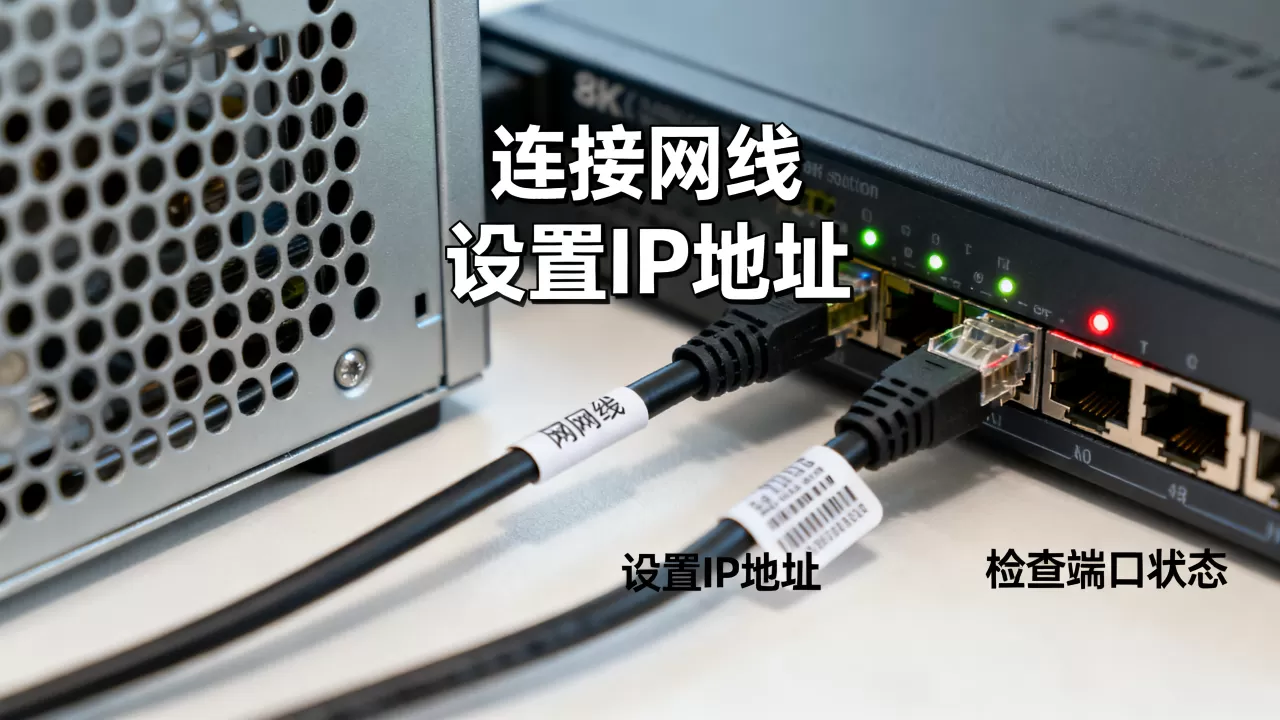

检查物理链路与端口状态
- 线缆类型：服务器与交换机之间通常使用超五类或六类双绞线，距离超过100米时需考虑光纤，光纤连接需要检查光模块型号是否匹配,单模与多模不能混用。

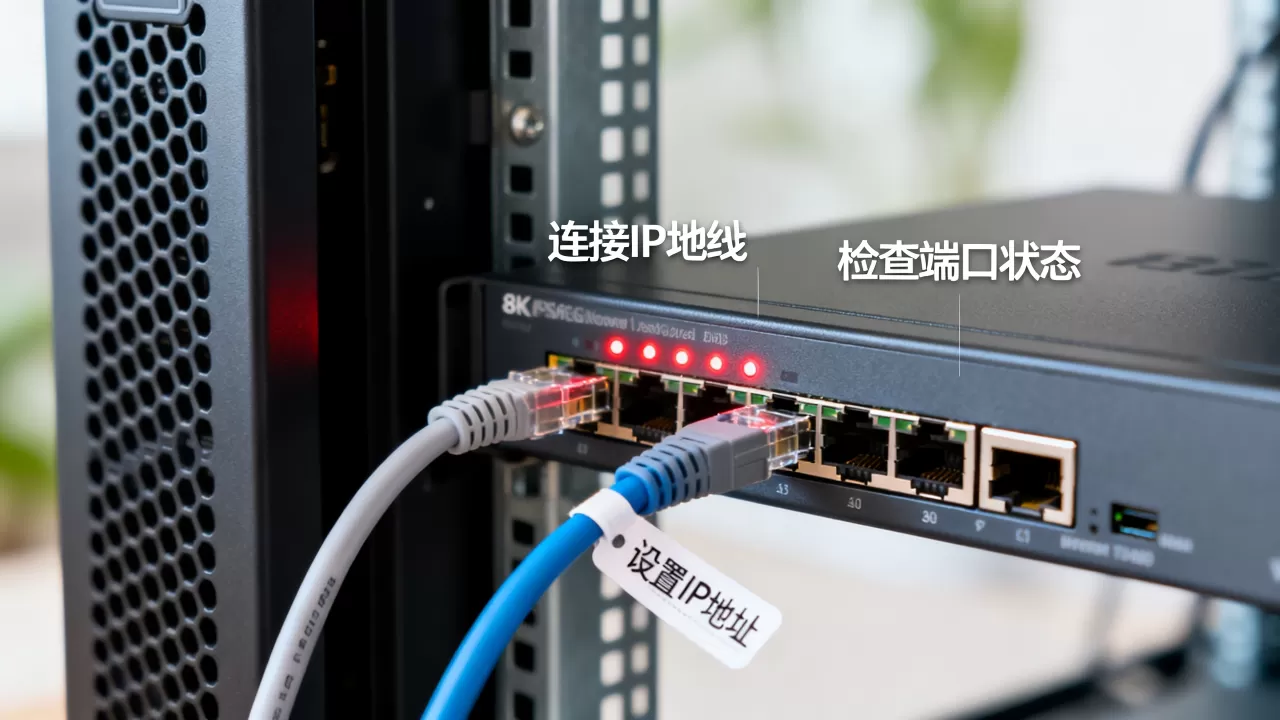

- 端口指示灯：交换机端口指示灯亮起表示链路建立，闪烁表示有数据收发，如果指示灯不亮，先检查线缆两端是否插紧,再排除端口故障。
- 协商模式：大部分交换机端口默认开启自动协商，服务器网卡也建议设为自动，如果两端速率或双工模式不一致，会导致丢包或速度降级，手动强制设置时,务必保证两端一致。
登录交换机的基本方法
配置交换机前，需要通过Console口或SSH远程登录，Console口连接通常用于首次配置,后续通过IP地址远程管理。
- Console线连接：使用串口线连接交换机Console口和电脑，打开终端软件（如SecureCRT、Putty），设置波特率9600，数据位8，停止位1,无校验。
- 初始配置：登录后建议先进入特权模式，再进入全局配置模式，常见命令示例：
enable configure terminal - 配置管理IP：为了方便远程管理，需要给交换机配置一个管理IP地址，例如在VLAN 1接口下配置IP地址，并启用管理接口。
interface vlan 1 ip address 192.168.1.100 255.255.255.0 no shutdown
配置交换机VLAN与端口模式
服务器与交换机之间的配置，最核心的部分是VLAN规划与端口类型匹配，合理的VLAN划分能隔离广播域,提升网络安全性。
接入端口与Trunk端口的选择
- Access端口：用于连接终端设备（如服务器、PC），端口只属于一个VLAN，接收到数据帧时打上对应VLAN标签，发送时剥离标签，如果服务器只需要接入一个网段,使用Access端口最直接。
- Trunk端口：用于交换机之间或服务器与交换机间传递多个VLAN流量，如果服务器需要属于多个VLAN（例如虚拟化平台），需要配置Trunk端口并允许特定VLAN通过，配置示例：
interface gigabitethernet 0/1 switchport mode trunk switchport trunk allowed vlan 10,20,30 - Hybrid端口：在部分厂商（如华为、H3C）中存在，兼具Access和Trunk特性，可根据实际场景选用，行业共识建议，在服务器接入场景中优先使用Access或Trunk,避免不必要的复杂性。
实际场景：服务器如何接入不同VLAN
假设数据中心有两台服务器，一台运行Web服务（VLAN 10），一台运行数据库（VLAN 20）,交换机端口配置如下：
- 端口1：连接Web服务器，设为Access模式，VLAN 10。
- 端口2：连接数据库服务器，设为Access模式，VLAN 20。
- 端口3：连接上行交换机，设为Trunk，允许VLAN 10和20通过。
这样配置后，Web服务器与数据库服务器之间如果不经过三层路由，无法直接通信，达到了隔离目的，如果需要互通，则需在交换机上创建三层接口并启用路由功能,或者通过上层路由器处理。
配置交换机端口属性与安全策略
除了VLAN划分，端口本身的属性调整和安全控制也是配置交换机的重要环节，特别是对于高负载服务器,端口参数优化能显著提升稳定性。
速率与双工模式的强制设置
在物理链路质量稳定的环境下，手动指定端口速率和双工模式可以避免自动协商失败带来的问题，服务器网卡和交换机端口都支持千兆全双工,可以统一配置：
interface gigabitethernet 0/2 speed 1000 duplex full no negotiation auto
多数情况下自动协商已经足够可靠，业内专家指出，在服务器与交换机直连的短距离连接中，自动协商失败的概率较低,手动配置更多用于老旧设备或特殊要求场景。
端口安全与风暴控制
- 端口安全：限制接入设备的MAC地址数量，防止未授权设备接入，配置方式：
interface gigabitethernet 0/3 switchport port-security switchport port-security maximum 2 switchport port-security violation restrict这里设置最大允许MAC地址数量为2,超过则限制端口通信。
- 风暴控制：防止广播、未知单播或组播流量过度占用带宽，对于服务器接入端口，建议开启广播风暴控制，抑制阈值设为带宽的50%左右。
- 环路预防：虽然服务器接入通常不会产生环路，但若服务器采用双网卡绑定（链路聚合），交换机侧需要对应配置链路聚合组，避免形成环路，STP（生成树协议）在交换机上默认开启，可以自动阻塞冗余链路,确保网络稳定。
配置链路聚合提升服务器带宽
当服务器与交换机之间的流量较大时，单条链路可能成为瓶颈，链路聚合（Port Channel）可以将多个物理端口捆绑为一个逻辑端口,增加带宽并提高可靠性。
配置链路聚合的步骤
- 选择端口：通常使用连续的端口，且端口属性必须一致（速率、双工、VLAN模式）。
- 创建聚合组：在交换机上创建聚合接口，并指定聚合模式（LACP主动/被动，或静态聚合）。
- 将物理端口加入聚合组：配置示例：
interface port-channel 1 switchport mode trunk switchport trunk allowed vlan all exit interface range gigabitethernet 0/4-5 channel-group 1 mode active spanning-tree portfast - 服务器侧配置：服务器网卡也要做相应绑定配置，例如使用LACP协议或静态链路聚合，两端模式必须匹配,否则无法建立聚合链路。
链路聚合的适用场景
- 高带宽需求：如视频存储服务器、大数据集群。
- 高可用性：任一成员链路故障，流量自动切换到其他链路,不影响业务。
- 虚拟化平台：多台虚拟机共享物理端口,聚合可以提升整体吞吐量。
据统计，多数数据中心在服务器接入层会优先考虑链路聚合，尤其是使用千兆端口时，聚合后带宽可达2Gbps、4Gbps甚至更高。
服务器和交换机配置常见问题解答
服务器和交换机怎么配置才能实现跨网段通信？
服务器需要访问其他VLAN时，需要配置三层网关，可以在交换机上创建SVI（交换虚拟接口），为每个VLAN配置IP地址作为网关,并启用IP路由。
interface vlan 10
ip address 192.168.10.1 255.255.255.0
no shutdown
interface vlan 20
ip address 192.168.20.1 255.255.255.0
no shutdown
ip routing这样，VLAN 10和VLAN 20就能通过交换机三层转发通信,无需额外路由器。
配置交换机时，端口模式设为Access还是Trunk？
如果服务器只连接一个VLAN，使用Access模式，配置简单且安全，如果服务器需要同时接入多个VLAN（例如虚拟化宿主机），必须使用Trunk模式，并在服务器网卡上配置虚拟接口匹配对应VLAN，如果服务器双网卡做链路聚合，聚合端口通常也设为Trunk,以便传递多个VLAN流量。
交换机端口配置完成后，如何验证连通性？
首先在交换机上使用show interfaces status查看端口状态是否为up，再用show vlan brief确认VLAN分配正确，然后在服务器端配置IP地址，使用ping命令测试网关或远程服务器，如果ping不通，检查端口安全限制、VLAN匹配、IP地址冲突以及物理链路，对于Trunk端口，还需确认允许的VLAN列表是否包含所需VLAN，查看交换机日志或使用debug命令定位问题，但生产环境不建议开启debug,以免影响性能。
