光宝1100w服务器电源完全可以改12v，核心做法是短接PSON和EN引脚让电源强制启动，再通过背板针脚取电，整个改装只需一把电烙铁和万用表，成本控制在五十元以内。
很多朋友手头有淘汰下来的光宝1100w服务器电源，想给LED灯带、车载电台、太阳能控制器或者充电器供电，但一看那密密麻麻的针脚就头疼，别急，这篇文章用大白话把改装流程拆开揉碎讲清楚,你照着做就行。
光宝1100w电源改12v需要先认清型号和接口
光宝1100w电源在服务器领域存量很大，常见型号是PS-2112-2C0，用在戴尔和惠普的机架式服务器上，改装前先看标签确认型号,别拿错了。
看准输出接口类型再动手
这批电源的输出接口分两种，一种是金手指插槽式，直接插在服务器主板上，需要配转接板或拆机背板才能引出线；另一种是端子排式，输出线直接连着一排金属端子,这种改装起来省事不少。
- 金手指插槽式的，建议买一个对应的转接背板，十几块钱,省去自己焊线的麻烦。
- 端子排式的,直接用万用表测出12V针脚和地线针脚就行。
改装前需要的工具清单
工具不多,都是DIY玩家常备的：
- 万用表（必须要有,测电压和确认针脚定义）
- 电烙铁（30W到60W都行,焊点大就选功率高的）
- 硅胶线或者14AWG以上的软铜线（过电流用）
- 热缩管和电工胶带
- 一个5W到10W的水泥电阻，阻值10欧姆左右，当作假负载
光宝1100w电源接线图核心针脚定义详解
改装的关键在于搞清楚针脚定义，光宝1100w电源的接口上，绝大多数针脚都是12V输出，但启动信号和使能信号藏在其中,找对它们才算入门。
金手指接口的启动逻辑
光宝1100w电源不像台式机电源那样用绿线短接就能启动，它多了一个EN（使能）引脚，行业共识认为，服务器电源设计时为了配合基板管理控制器的时序管理,必须同时满足PSON低电平有效和EN有效两个条件才会输出。
- PSON引脚：短接到GND（地线），告诉电源”我要开机”。
- EN引脚：短接到GND或者5VSB（待机电压），具体看批次,用万用表量一下最稳妥。
实测确认针脚位置的方法
这一步最考验耐心,别跳过。
- 给电源通电，先测5VSB针脚,应该有5V待机电压。
- 用一根细导线把PSON针脚和GND短接。
- 再短接EN针脚和GND，如果电源风扇转起来,说明启动成功。
- 用万用表测输出针脚，确认12V电压稳定在1V到12.3V之间。
光宝1100w电源改12v教程实操全步骤
针脚确认后，剩下的就是机械工作，整个过程大约半小时，改装时注意安全,电容放电要彻底。

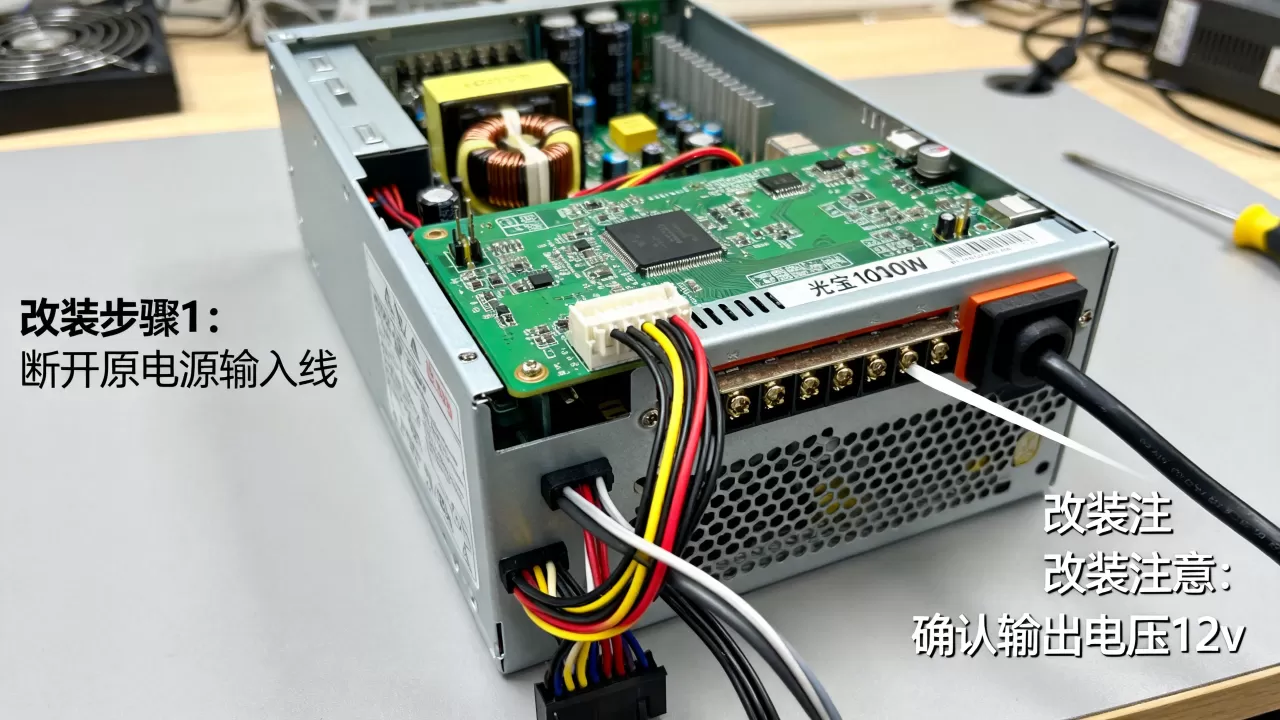

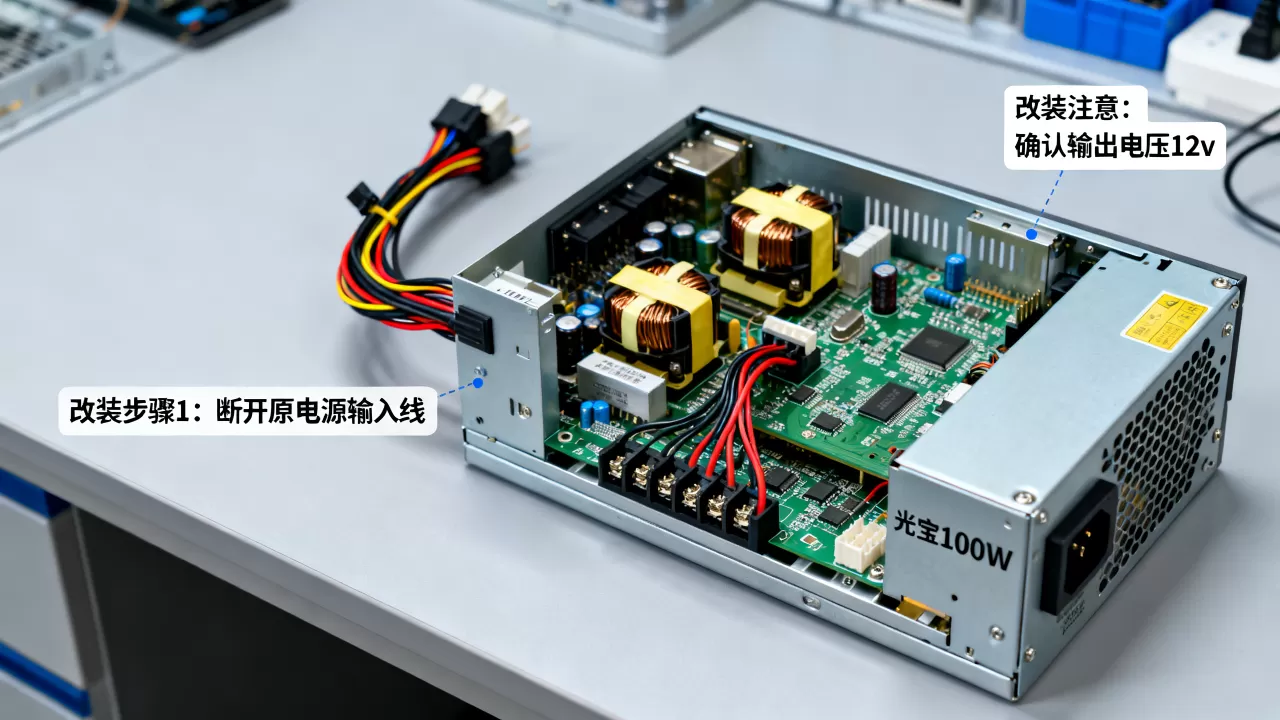

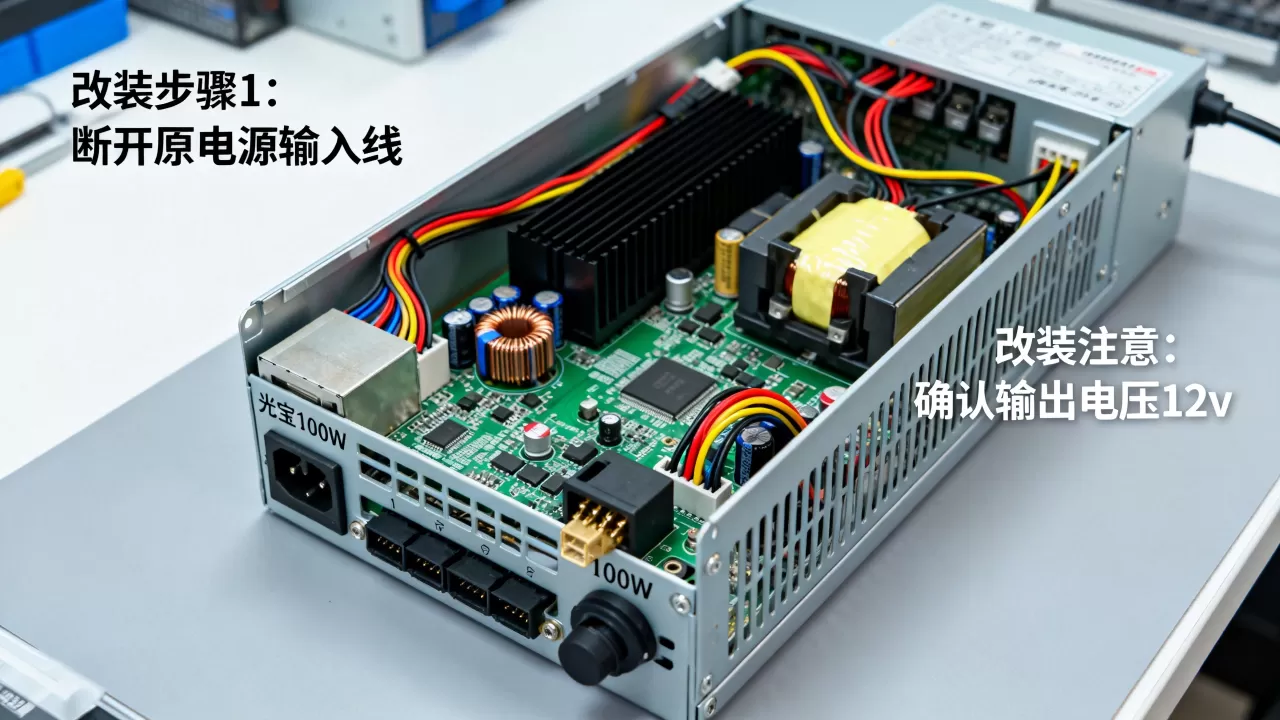

第一步：拆壳和放电
打开外壳后，看到大电容先用万用表直流档测一下两端电压，低于3V再动手，焊接时电烙铁要接地,防止静电击穿控制芯片。
第二步：焊接启动线
把PSON和EN两根线焊到对应针脚，然后并到GND上，这里有个小技巧：用一个开关控制这两根线的通断，这样不用拔插头就能关机,方便调试。
第三步：加装假负载
光宝1100w电源在空载时可能进入保护状态，输出不稳定，并一个10欧姆10W的水泥电阻在12V输出端，给它一个基础负载，让电源稳定工作，这个电阻工作时会发热，注意悬空安装,不要贴着外壳。
第四步：引出输出线
用14AWG的硅胶线焊到12V针脚和GND针脚上，尽量多焊几根并联，因为1100W对应的电流接近
90A上下,单根线扛不住。
- 建议至少引出4组正极和4组负极,每组承载约20A。
- 焊点用热缩管保护好,防止短路。
光宝1100w电源改装12v多少钱
改装成本很低，比买一个工业开关电源划算得多，电源本身二手价格在80到120元之间，转接板十几块，假负载和线材加起来不到十块，总成本控制在150元以内没问题，相比同一功率的全新明纬电源动辄上千元,这个方案性价比相当突出。
改装后能带什么设备
- 车载电台：100W的电台，工作电流在15A左右,对于1100W电源来说毫无压力。
- LED灯带和监控补光：改造前确认总功率不超过电源额定功率的80%即可。
- 太阳能控制器和电池充电：把电压调准后可以作为固定电压源使用,注意控制器要支持12V输入。
改装后不能带什么设备
- 电机、压缩机等感性负载：这类设备启动电流是额定电流的好几倍,容易触发电源的过流保护。
- 需要负电压的设备：光宝1100w电源输出只有12V和5VSB，没有负12V,改装后无法给老式声卡等设备供电。
光宝1100w电源改12v常见问题排查
改装过程中一定会遇到一些小状况,下面这几个是新手最容易踩的坑。
通电后风扇不转
先检查PSON和EN是否都有效接地，如果都接了，再用万用表测5VSB有没有电压，没有就说明电源没进入待机状态,检查输入保险丝是否烧断。
输出电压只有4V左右
这说明电源进入了保护状态，大概率是某一相输出短路或者负载太小触发保护，断开所有负载,只留假负载再试一次。
带负载后电压下跌明显
焊接的输出线太细或者接头虚焊导致的，12V输出侧要保证每100W功率至少对应1平方毫米的铜线截面积，算下来1100W需要约11平方毫米,建议用多根线并联。
光宝1100w电源改12v安全注意事项
改装涉及市电和高压直流,安全第一。
- 改装全程断电操作,焊接时电烙铁保持接地。
- 输出端的电容在断电后一段时间内仍带电,测量前先放电。
- 假负载电阻选水泥电阻或铝壳电阻，不要用普通电阻,发热量太大容易烧毁。
- 改装后的电源没有金属外壳屏蔽，注意放在通风处,避免金属杂物掉进去造成短路。
光宝1100w服务器电源改12v常见问题解答
光宝1100w电源改12v后能用多少年？
光宝是台达代工的服务器电源，设计寿命很长，多数情况下在机房7×24小时运行三到五年后退役，改装后用在家庭环境，负载通常在额定功率的50%以下，散热条件也好于机房，用个三五年问题不大，但电容老化是客观规律，建议每年检查一次输出纹波，如果电压波动超过5V就该考虑更换电容了。
改12v时把EN脚直接剪断行不行？
不行，EN脚悬空时电源默认不输出，必须拉低到GND或者接5VSB，直接把EN脚剪断相当于没有使能信号，电源永远无法启动，正确的做法是焊一根线到GND,跟PSON并联在一起。
光宝1100w电源和普通ATX电源改12v有什么区别？
普通ATX电源改12v只需要短接绿线即可，但输出电流集中在单路12V上，长时间接近满载时电容和变压器温度偏高，光宝1100w电源本身就是为12V高电流场景设计的，内部多路并联输出，纹波指标和瞬态响应都优于普通ATX电源，改装后更稳定，不过针脚定义更复杂,需要先确认接线图再动手。
