分布式存储架构图是理解分布式存储系统的核心蓝图，它直观展示了数据分布、节点协作和容错机制，是选型和部署的关键参考。
如何解读分布式存储架构图？
面对一张架构图,很多人会盯住密密麻麻的组件和连线不知所措。关键在于拆解，把复杂系统分层理解，架构图通常包含几类固定元素，学会识别它们，解读就成功了一半。

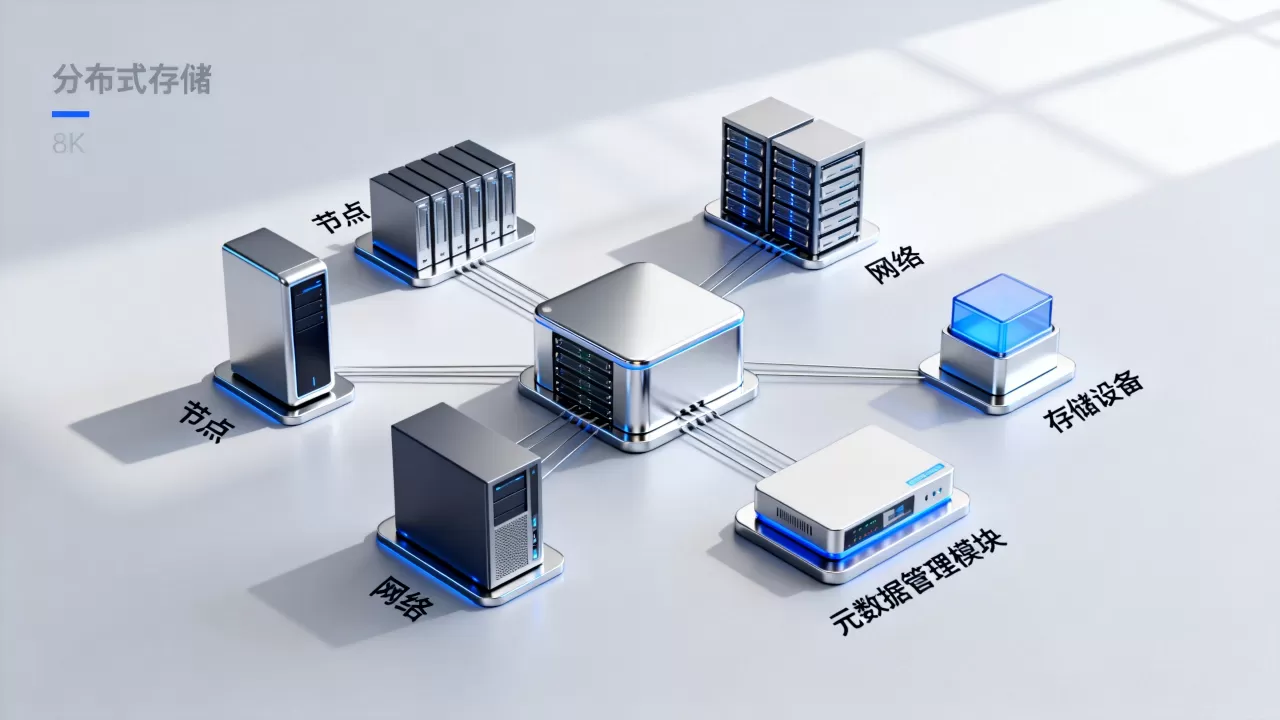

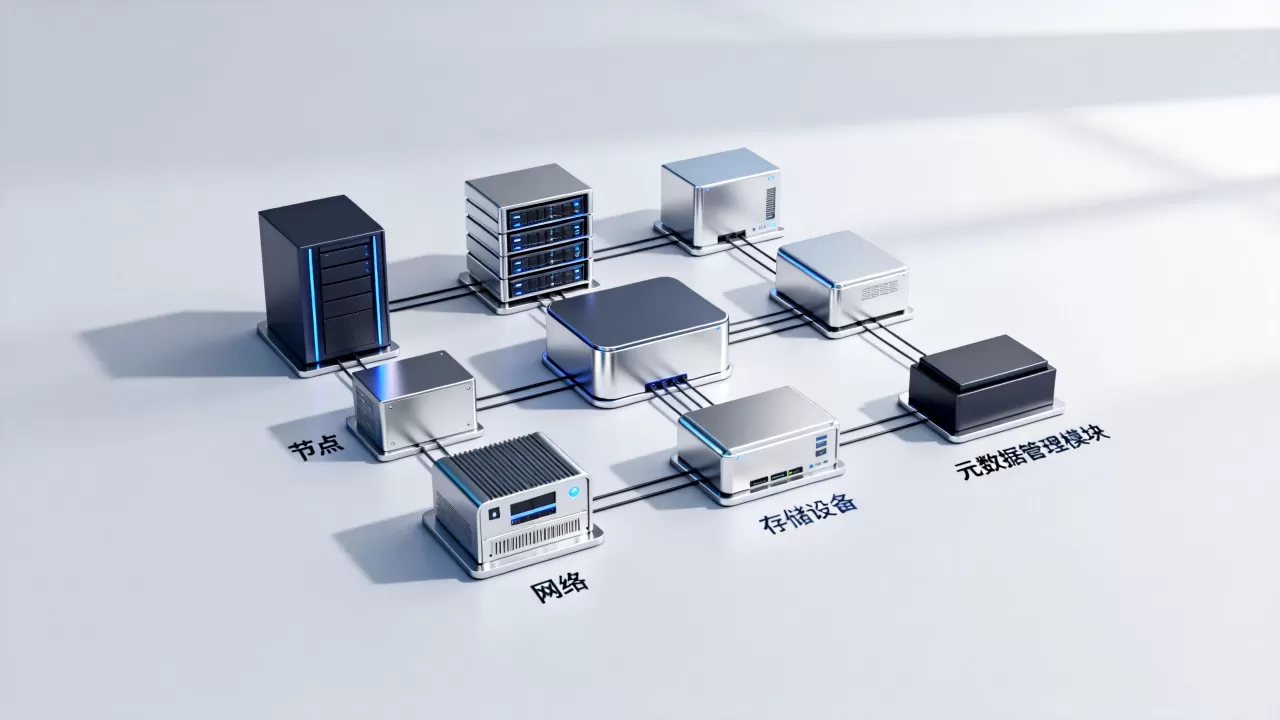

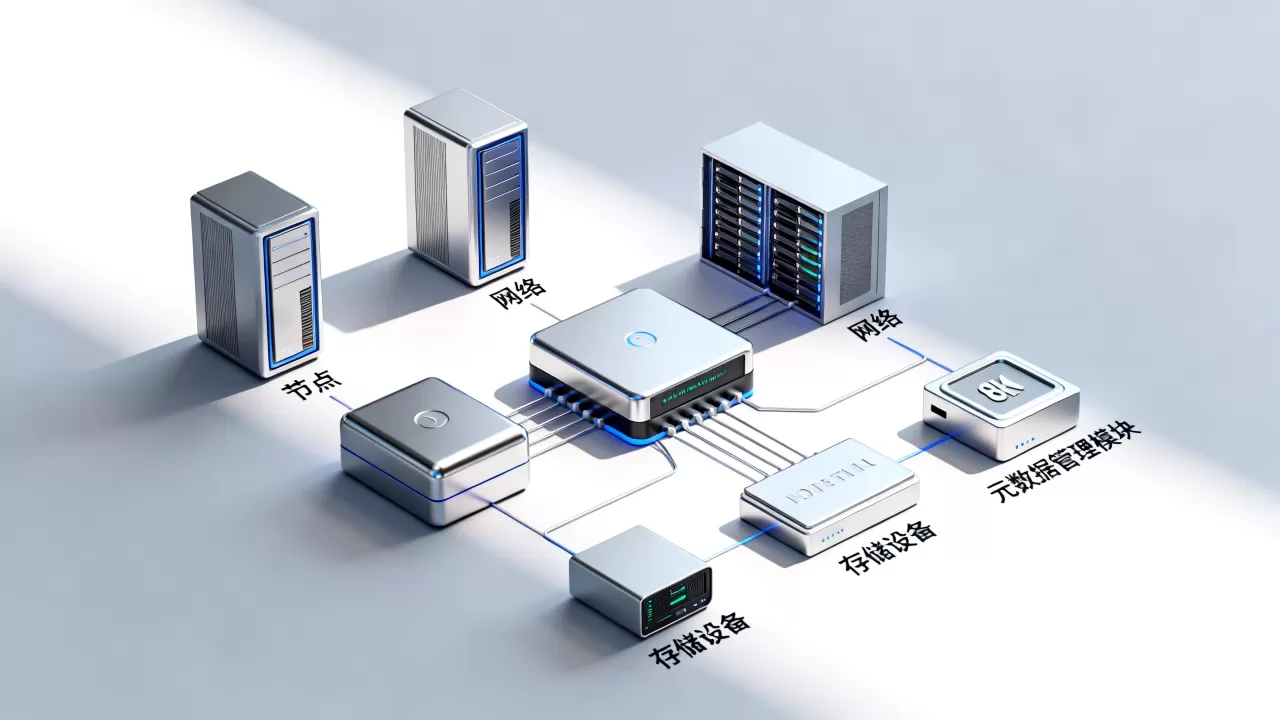

第一步：识别核心组件
- 客户端：架构图最左侧或最上方的用户或应用，代表数据请求的发起端。
- 元数据服务：用特殊图标（如钥匙或DB）标识，负责管理文件系统目录、数据块映射。
- 数据节点：多个相同图标排列，是存储数据的物理或虚拟节点，通常标有OSD、Data Node等。
- 存储网络：连接各组件的线，注意区分数据网络和管理网络。
第二步：分析数据流方向
从客户端到元数据再到数据节点,箭头指向代表了读写流程，大部分架构图会标出两条路径：先查询元数据，再直接读写数据。如果图中箭头直接指向数据节点，说明系统省略了元数据查询，性能更高但设计更复杂。参考2
第三步：理解容错与扩展设计
- 副本或纠删码：架构图中数据节点旁边会标注“3副本”或“EC 4+2”，表示数据冗余方式。
- 故障域：有些图会用虚线框划分机架、可用区，表示数据分布策略，这是评估高可用性的重点。
- 扩展方式：观察节点之间的连接是星型还是网状，星型表明中心节点可能成为瓶颈，网状支持线性扩展。
实际操作：用Ceph架构图练习
找一张Ceph官方架构图,先圈出MON（监控节点）和OSD（数据节点），再画出一条从客户端到RADOS的读写路径。建议在纸上重绘简化版，标注CRUSH算法如何分布数据，一遍下来就能掌握核心逻辑。
主流分布式存储架构图对比
不同系统的架构图差异明显,对比时重点关注元数据管理和数据分布算法，这两个因素决定了系统性能上限。
| 存储系统 | 架构特征 | 元数据方式 | 数据分布算法 | 典型场景 |
|---|---|---|---|---|
|
Ceph | 统一存储，无单点瓶颈 | 分布式（MON+MGR） | CRUSH | 云计算、块存储 |
| HDFS | 主从结构，NameNode是核心 | 集中式 | 按块分配 | 大数据分析、离线处理 |
| GlusterFS | 无元数据，直接通过哈希定位 | 无集中元数据 | 弹性哈希 | 文件共享、NAS替换 |
| MinIO | 对象存储，轻量级 | 桶+哈希 | 简单哈希 | 容器化、AI训练 |
从架构图看优劣势
- HDFS：架构图简单，NameNode是唯一元数据点，但也是单点故障。解读时注意SecondaryNameNode的位置，它只是辅助，不能真正替代。
- Ceph：架构图复杂，但每个组件都可替换，没有天然瓶颈。CRUSH算法在图中表现为数据节点间的复杂映射，需要理解其逻辑。
- GlusterFS：架构图最简洁，没有元数据节点，客户端直接通过算法定位数据。解读时注意客户端是否需要安装FUSE模块，这是部署关键。
- MinIO：架构图极简，通常只有几台服务器加负载均衡。解读时关注S3接口层，它决定了与应用的兼容性。
行业共识
行业共识认为,选择架构图时，不能只看静态结构，还要考虑运维工具和社区活跃度，Ceph虽然架构复杂，但Kubernetes原生支持；GlusterFS架构简单，但文件场景下稳定性好。参考2
不同场景下分布式存储架构图的选择
架构图是为业务服务的,场景决定了架构图的重点对比维度。
大数据分析场景
- 架构图特点：计算与存储分离或融合，数据节点通常带本地磁盘，网络连接强调高带宽。
- 解读关键：关注数据本地性设计，架构图中数据节点与计算节点是否在同一物理机架，这影响作业执行效率。
- 典型选择：HDFS，其架构图明确展示了NameNode与DataNode的交互，适合批处理任务。
虚拟化与云平台场景
- 架构图特点：需要块存储，架构图强调低延迟、高并发，通常有RBD或NBD模块。
- 解读关键：看客户端与存储集群之间的协议，
是iSCSI、NVMe-oF还是RBD
，影响挂载体验。 - 典型选择：Ceph，其架构图清晰展示了RBD层与RADOS的映射关系，适合OpenStack和VMware。
文件共享与协作场景
- 架构图特点：强调文件系统语义，支持POSIX接口，架构图通常有NFS/CIFS网关。
- 解读关键：注意是否有元数据缓存加速，GlusterFS的无元数据设计在架构图中表现为没有特殊组件，读写路径更短。
- 典型选择：GlusterFS，其架构图简单，适合大规模文件存储和备份。
容器与微服务场景
- 架构图特点：对象存储为主，架构图简化为S3接口+后端池，强调RESTful访问。
- 解读关键：关注桶的数据分布策略，MinIO的架构图通常显示多个服务器通过负载均衡对外提供服务，内部通过哈希分片。
- 典型选择：MinIO，其架构图轻量，适合DevOps和AI训练数据存储。
分布式存储架构图的成本与地域考量
部署方案不能只看技术,架构图直接映射到硬件投入和运维成本，尤其在不同地域时，约束更明显。
成本因素
- 硬件成本：架构图中的副本数设定直接决定有效容量，3副本架构图虽然安全，但成本是裸容量的3倍；纠删码架构图（如EC 4+2）能节省空间，但需要更强的计算能力。
- 网络成本：架构图中的网络拓扑影响网络设备投入，全互联（如Ceph）需要高带宽交换机，树形结构（如HDFS）可降低网络成本。
- 软件许可：开源架构图（Ceph、GlusterFS）免费，但企业版可能包含监控、维护工具，需额外付费。
地域因素
- 异地容灾：架构图必须包含跨集群复制链路，常见的是主备或双活。解读时注意数据同步方式，同步复制性能差但一致性高，异步复制有数据丢失风险。
- 数据合规：部分行业要求数据不出境，或必须本地化存储。架构图需考虑数据驻留，比如在中国部署时，选用国内成熟方案，如简米云或华为云，但注意不要直接推荐品牌，可以泛称“国内主流厂商”。
-
网络延迟：跨地域访问时，架构图中需要加入缓存层或CDN节点，通常位于客户端与存储集群之间，降低延迟。
业内专家
业内专家指出,分布式存储架构图不应只看静态结构，要结合业务峰值流量和运维能力，选择时，先做POC测试，验证架构图在实际环境中的表现，特别是网络带宽和IOPS，这些参数在图中不会直接显示，但可以通过组件关系推断。
分布式存储架构图的常见误解
很多人在解读架构图时容易陷入误区,澄清这些点能帮你更准确地判断系统优劣。
- 所有分布式存储都无中心
HDFS有中心NameNode，Ceph虽然无中心，但MON集群需要仲裁，不是完全无状态，架构图中若有集中式组件，不一定代表不好，关键看是否有替代方案。 - 架构图越复杂，系统越强大
复杂图可能意味着学习成本高、运维难度大。GlusterFS架构图简单，但文件场景下性能不输Ceph，选型时，架构图复杂度应与团队能力匹配。 - 元数据节点越多越好
元数据分布式虽然有高可用，但跨节点查询会增加延迟。架构图中元数据节点数量在3-5个为宜，过多反而影响性能。 - 架构图显示了所有细节
架构图是抽象模型，很多底层实现（如磁盘调度、网络协议栈）不会出现。解读时需结合官方文档，了解图中未标注的组件。
分布式存储架构图常见问题解答
分布式存储架构图怎么画？
画出核心组件（客户端、元数据、数据节点、网络），标注数据流。开源项目如Ceph提供官方架构图，可直接参考，建议使用Draw.io或PlantUML绘制，便于修改和分享。参考2
分布式存储架构图怎么看懂？
分三步：找到元数据服务，理解数据分布算法，观察客户端访问路径，动手实践：在测试集群中部署一个最小系统，对照架构图验证，效果最好。
分布式存储架构图选型时最看重什么？
最看重元数据可靠性和数据分布均衡性，HDFS适合海量小文件，Ceph适合统一存储，GlusterFS适合文件共享，根据预算和运维能力，选择开源或商业方案，架构图只是工具，适合业务需求才是关键。
