服务器虚拟化网络规划的核心在于根据业务流量类型设计虚拟交换机、合理划分VLAN和子网，并确保物理链路的冗余与带宽匹配，从而避免网络成为性能瓶颈。
服务器虚拟化网络规划方案：从架构到落地
虚拟化环境下的网络与物理网络最大区别在于,流量从虚拟机经过虚拟交换机再通过物理网卡流出，这种多层的抽象使得网络规划变得复杂，但也带来了灵活性。规划的核心是分离流量、保证带宽、减少延迟。参考2
物理网络与虚拟网络的融合设计
物理网络是基础,决定了带宽和冗余，在规划时，需要考虑物理交换机的端口数量、速率、堆叠方式，虚拟网络是在这个基础上做逻辑分割。将物理交换机的端口组与虚拟交换机上行链路对接，确保没有单点故障，每台服务器至少配置两块万兆网卡用于业务，两块千兆网卡用于管理，并且分别连接到不同的物理交换机，这样，即使一台交换机故障，业务仍可通过另一条链路继续。
虚拟化网络规划注意事项：别踩这些坑
行业共识认为,大部分虚拟化性能问题源于网络规划不当，以下是几个常见陷阱：
- 忽视管理网络独立性：将管理网卡与业务网卡混用，一旦业务流量爆发，可能导致管理中断，连不上ESXi主机。
- VLAN规划过于复杂或过于简单：VLAN数量过多会增加管理负担，过少则无法有效隔离广播域，建议按业务模块划分，每个模块占一个或少数几个VLAN。
- 未考虑IP地址冲突：虚拟机迁移时，IP地址段需要统一规划，避免跨子网迁移导致网络不通，特别是vMotion功能，要求源和目标主机在同一子网。
- 物理链路带宽不足：高密度虚拟化环境，多台虚拟机共享物理网卡，需要计算聚合带宽，避免拥塞。建议对核心业务虚拟机预留带宽。

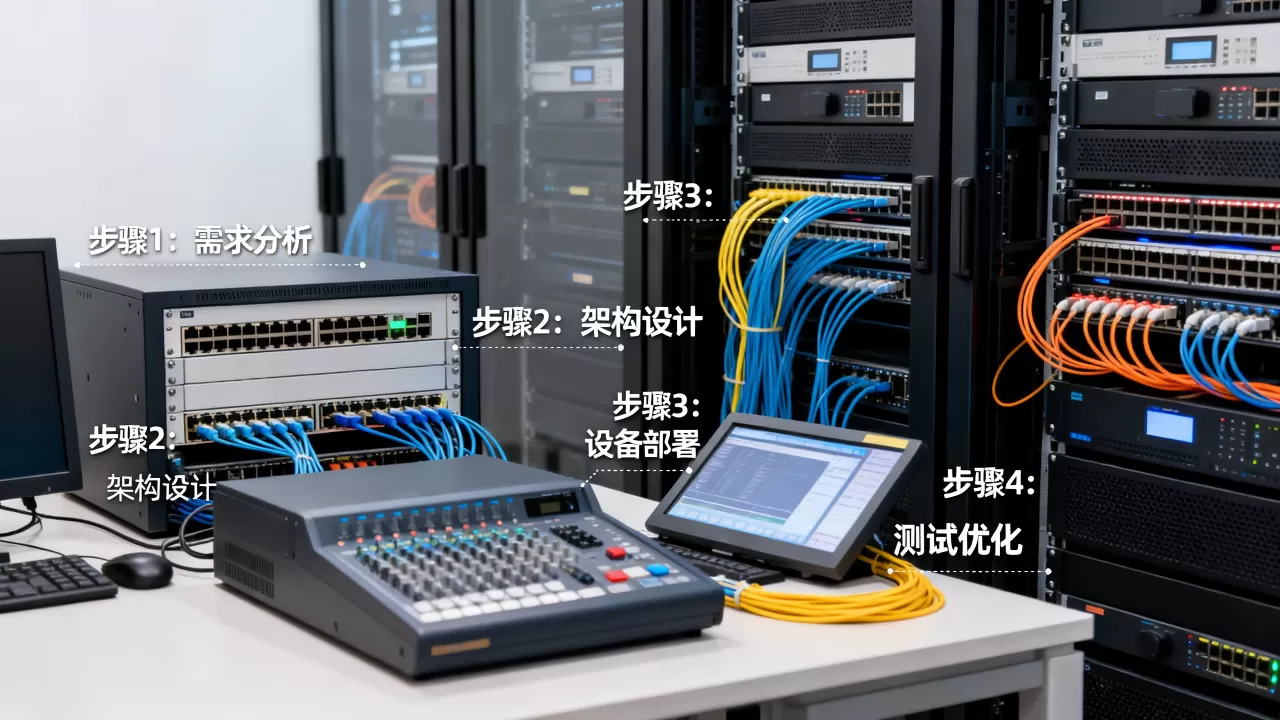

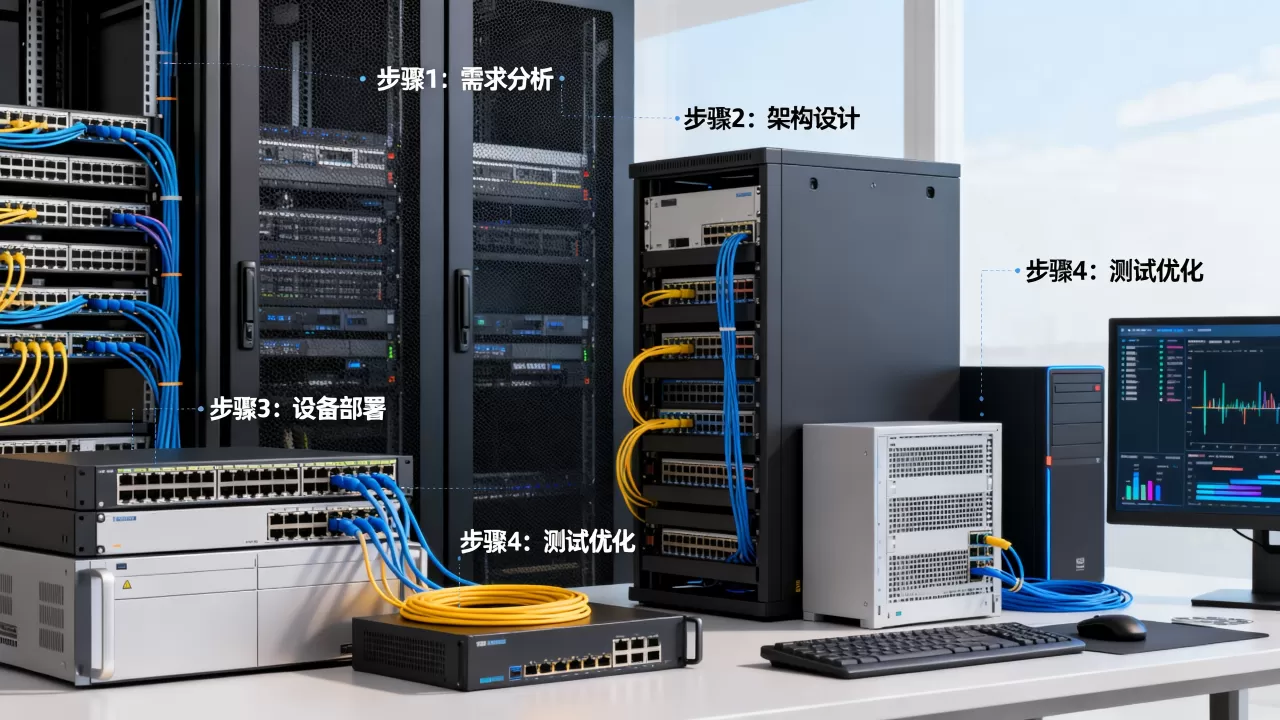

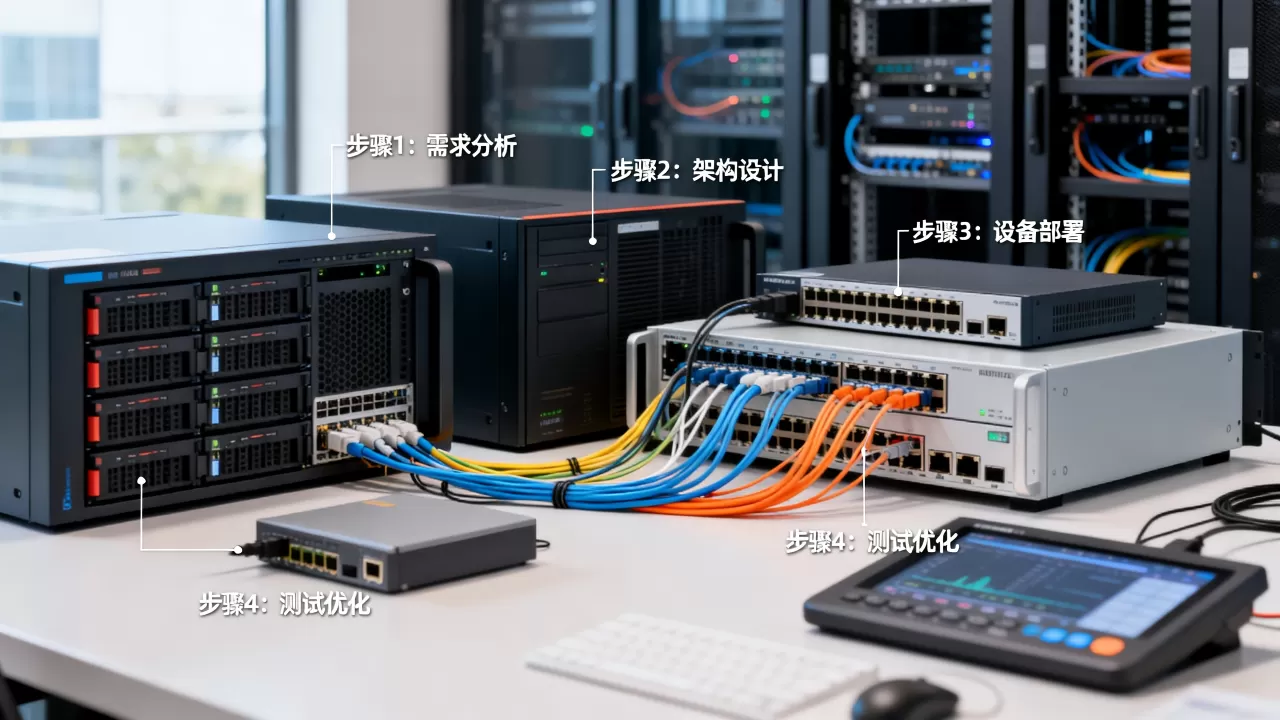

虚拟化网络规划步骤：五步走通网络设计
我们可以按照以下步骤进行系统规划：
- 需求分析：梳理业务系统、虚拟机数量、流量类型、SLA要求，数据库虚拟机需要低延迟，视频流需要高带宽，这一步决定了后续的硬件选型。
- 网络拓扑设计：确定物理网络架构，包括交换机、路由器、防火墙的部署位置，对于中大型环境，建议使用Spine-Leaf拓扑，减少延迟，提升可扩展性。
- 虚拟交换机配置：在Hypervisor上创建标准交换机或分布式交换机，分配端口组，在vSphere中，创建分布式交换机后，可以统一管理多台主机的网络配置，简化后续扩展。
- VLAN与子网划分：按业务模块划分VLAN，分配IP地址段，确保路由可达。注意保留扩展段，避免未来扩容时重划，每个VLAN对应一个IP子网，子网掩码根据虚拟机数量合理选择。
- 冗余与高可用设计：使用多块网卡绑定，配置链路聚合，部署冗余物理交换机。建议使用LACP动态链路聚合，简化配置并提高可用性，可以考虑使用vSphere的NIC Teaming或Hyper-V的SET。
虚拟化网络规划案例：中小企业场景分析
以某制造企业为例,该企业计划部署20台虚拟化服务器，承载ERP和文件服务，网络规划时，考虑到预算有限，采用了万兆核心交换机，千兆接入服务器，并在服务器上配置双万兆网卡做LACP绑定，使用标准虚拟交换机，按功能划分管理VLAN（VLAN 10）、业务VLAN（VLAN 20）、存储VLAN（VLAN 30），实现了业务隔离，后期运维中，网络性能稳定，满足了业务需求。案例表明，合理规划VLAN和链路聚合，即使千兆网络也能支撑中小规模虚拟化环境。
虚拟化网络规划性能优化：突破瓶颈的实战策略
性能优化是虚拟化网络规划中不可忽视的环节。网络性能直接影响虚拟机的I/O吞吐和延迟。
流量模型与带宽规划
我们需要了解流量模型,管理人员需要统计每台虚拟机的平均带宽和峰值带宽，然后乘以规划数量，得出总带宽需求。建议管理流量、存储流量、vMotion流量分别使用独立物理网卡或独立链路，将两块万兆网卡分配给业务流量，一块万兆网卡专用于存储，另一块千兆网卡用于管理，这样可以避免不同流量互相干扰，同时保证关键流量的带宽。参考2
网卡绑定与负载均衡模式选择
网卡绑定（Teaming）可以提升带宽和冗余，常见的绑定模式有：
- 静态链路聚合（Static LACP）：需要交换机支持，配置简单，适合流量均匀分布的场景。
- 动态链路聚合（LACP）：自动协商，更灵活，但部分交换机需要支持。
- 基于IP散列的负载均衡：根据源目IP哈希分配链路，适用于多TCP连接环境。
- 基于MAC地址的负载均衡：简单但可能不均匀，不建议在高负载环境使用。
业内专家指出,在虚拟化环境中，建议使用基于IP散列的负载均衡，配合LACP动态链路聚合，可以获得较好的吞吐和冗余效果，还可以考虑使用自适应负载均衡（ALB）模式，但需要确认虚拟化平台支持。
虚拟交换机选型与配置
虚拟交换机分为标准虚拟交换机（vSwitch）和分布式虚拟交换机（vDS），分布式交换机可以统一管理多台主机的网络配置，降低运维复杂度，提升可扩展性，配置时，可以开启巨型帧（Jumbo Frame）来提升大报文传输效率，但需要确保物理网络所有设备都支持，并且MTU一致，对于延迟敏感的应用，可以考虑使用SR-IOV技术，将物理网卡直接分配给虚拟机，减少虚拟交换机转发开销。
虚拟化网络规划中的成本与价格考量
成本是规划中不可回避的话题,服务器虚拟化网络规划价格涉及多个方面：
服务器虚拟化网络规划价格：硬件成本估算
- 物理交换机：需要支持万兆或25G端口，价格根据品牌和功能差异较大，国内主流品牌如华为、华三提供多种选择，价格从几千到几万不等。建议选择可管理交换机，支持VLAN和LACP。
- 网卡：单端口万兆网卡价格较高，但双端口万兆网卡性价比更高。建议选择Intel或Mellanox等主流品牌，兼容性好。
- 线缆：光纤和铜缆价格不同，短距离推荐使用DAC直连铜缆，成本较低，故障率也低。
软件与运维成本
- 虚拟化平台许可：例如vSphere的版本不同，网络功能（如分布式交换机）需要更高版本许可，如果预算有限，可以考虑使用Hyper-V或KVM，减少许可成本。
-
监控与管理工具：需要额外购买或使用开源方案，如Zabbix、Prometheus等。开源工具可以降低初期投资，但需要团队具备运维能力。
如何平衡性能与价格
- 对于中小规模环境：可以使用普通千兆网卡，关键流量使用万兆网卡，避免过度投资，考虑使用标准虚拟交换机，不购买分布式交换机许可。
- 对于大规模环境：建议直接使用25G或100G网络，降低长期升级成本，分布式交换机带来的管理效率提升值得投入。
- 考虑使用Open vSwitch + KVM：开源方案可降低软件许可成本，但需要更多运维投入，适合有技术团队的环境。
服务器虚拟化网络规划常见问题解答
Q1: 虚拟化网络规划时VLAN划分原则是什么？
VLAN划分应遵循逻辑隔离和安全性原则,将管理网络、存储网络、业务网络、虚拟机迁移网络分别划分在不同VLAN中，业务网络可按部门或应用进一步细分，每个VLAN的IP子网需要连续，并预留扩展空间。注意，VLAN ID 1是默认管理VLAN，建议不要使用，避免与设备管理冲突。参考2
Q2: 如何选择物理网卡绑定模式？
如果交换机支持,推荐使用802.3ad动态链路聚合（LACP），配合IP哈希负载均衡，能够充分利用链路带宽并提供冗余，如果交换机不支持，可以使用主机侧基于IP哈希的负载均衡，但需要避免由于哈希不均导致的链路倾斜。对于关键业务，建议使用双网卡绑定，并配置主备模式，确保单链路故障不影响业务。
Q3: 虚拟化网络性能瓶颈通常出现在哪里？
统计数据表明,瓶颈大多出现在物理网卡带宽不足、虚拟交换机配置不当、VLAN间路由效率低三个环节，建议在规划阶段进行流量估算，并部署监控工具实时观察网络利用率。如果发现虚拟交换机丢包，可以检查上行链路是否拥塞，或调整虚拟交换机端口缓冲区大小。
服务器虚拟化网络规划直接影响虚拟化环境的稳定性和性能，从实际需求出发，合理分离流量、选择适当的虚拟交换技术、并确保物理链路冗余，是成功规划的关键，务必在部署前做好详细设计，避免后期返工。
首发原创文章，作者：王坚，如若转载，请注明出处：https://test.idctop.com/article/527472.html
