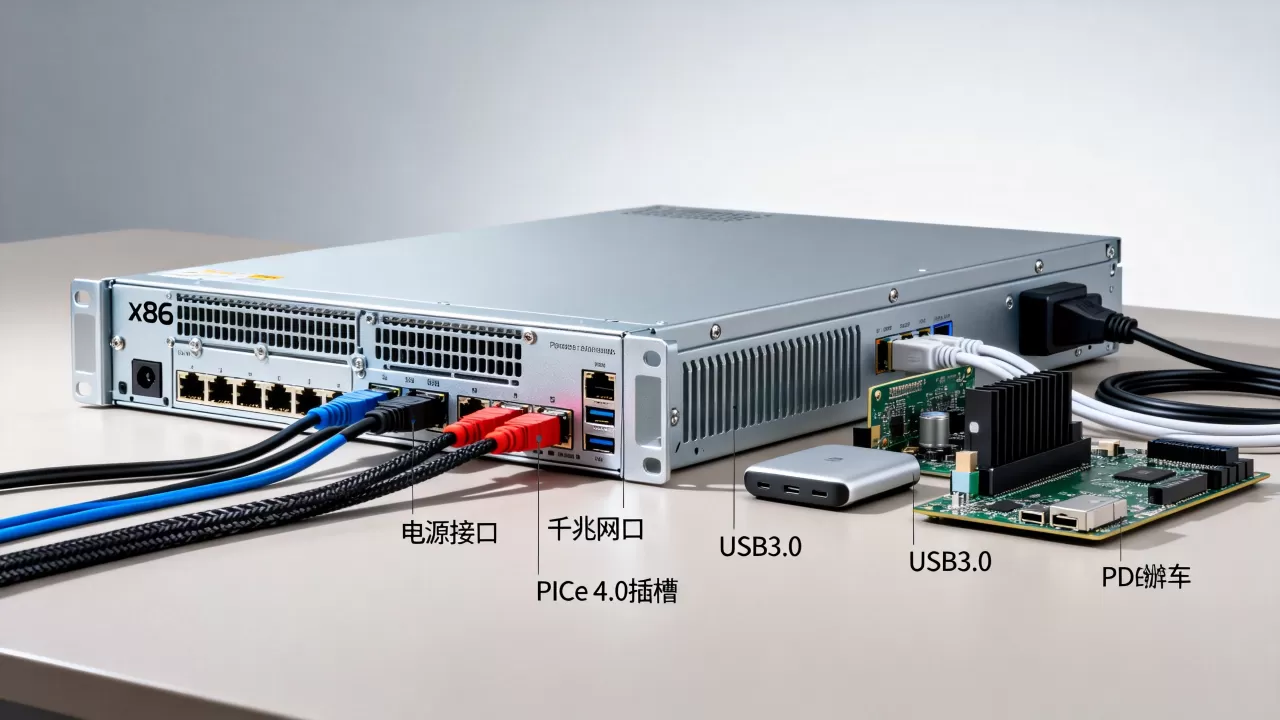

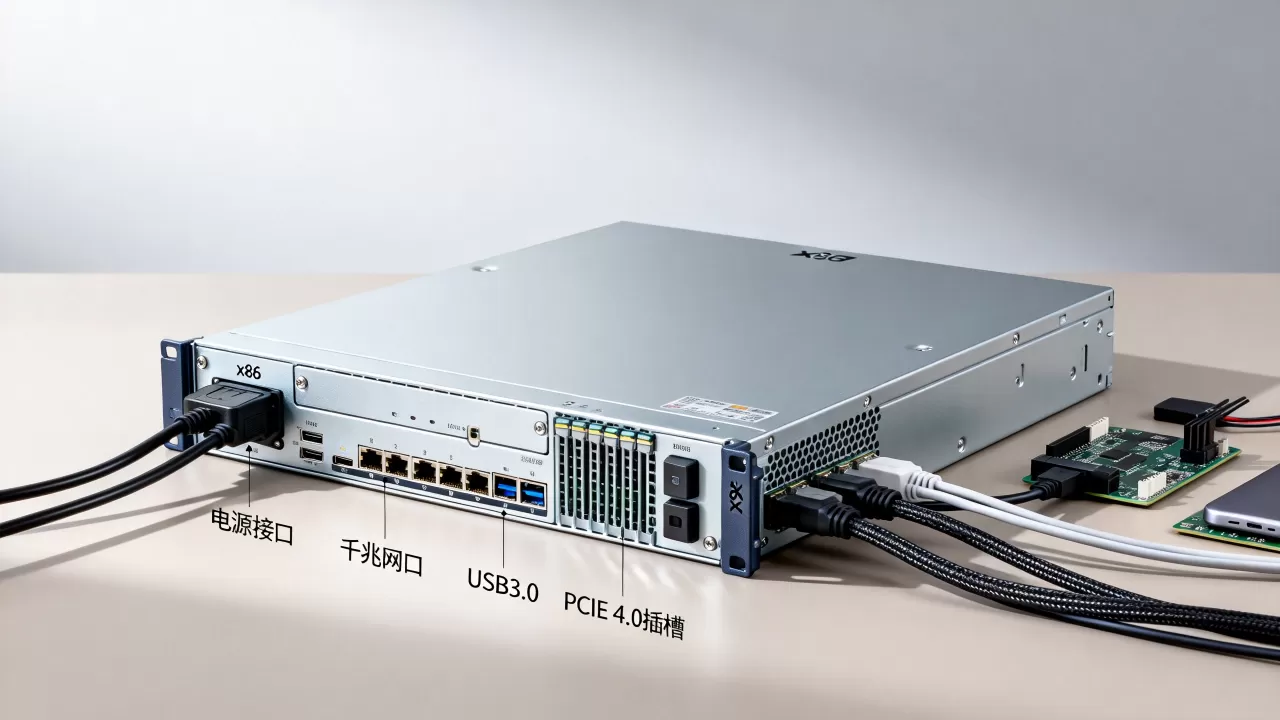

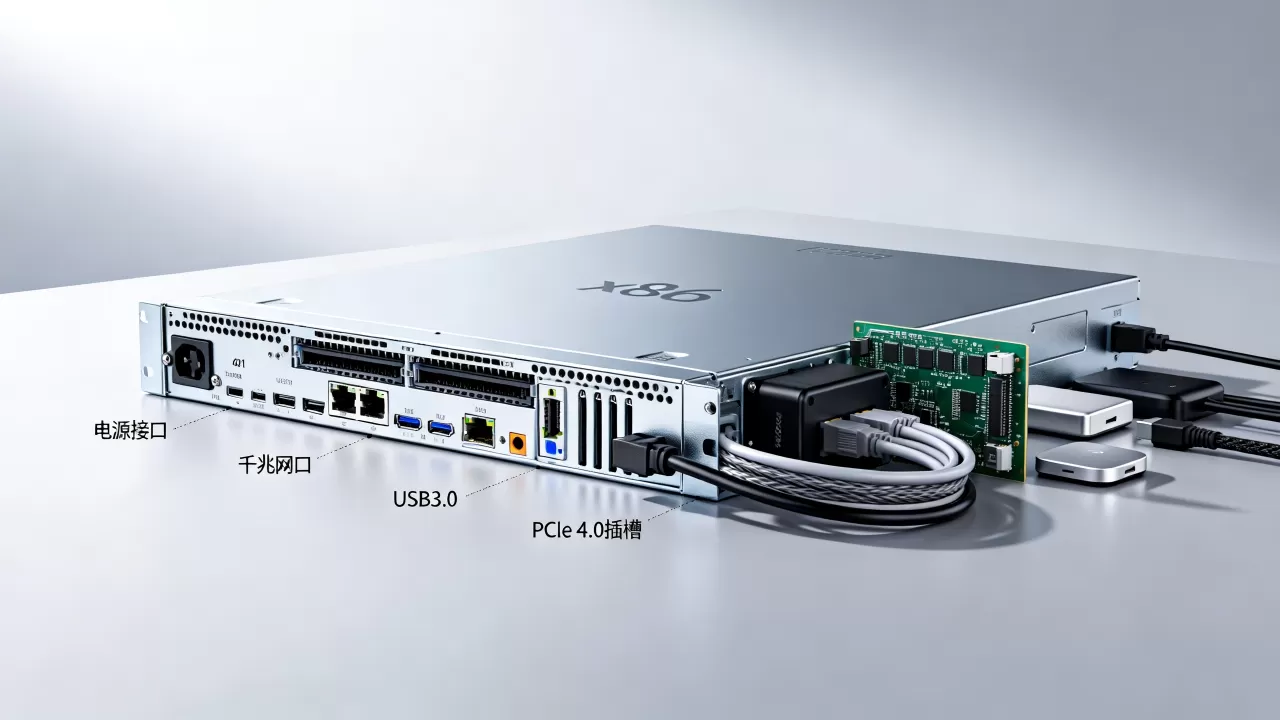

一台x86服务器需要插接的接口包括电源接口、网络接口、管理接口、存储接口、显示接口和扩展接口，具体种类与数量由服务器定位决定。 无论你是企业IT运维还是个人玩家，搞清楚这些接口的用途和插接顺序，能避免上架后才发现少线或插错口的尴尬，下面按接口类型和安装场景拆解,帮你一次理清。
服务器接口类型对比：从电源到管理口
不同品牌和型号的x86服务器，接口布局虽有差异，但核心功能模块高度统一，下面从最基础的电源码起，逐步覆盖网络、管理、存储和显示接口。
电源接口规格与冗余设计
服务器电源接口不只有插电这么简单，主流x86服务器采用C13（10A）或C19（16A）接口，对应不同的功率需求，1U/2U机架式服务器通常配C13，而高功率型号（如GPU服务器）则用C19，电源模块本身支持热插拔，多数企业级服务器配置双冗余电源，也就是两个电源模块同时工作,一个断电后另一个无缝接管。
- 标准接口：C13（10A，常见于1U/2U服务器）、C19（16A,常见于高功率设备）
- 冗余策略：1+1冗余（2个电源模块）、2+2冗余（4个电源模块,用于关键业务）
- 电压范围：100-240V AC自适应，部分数据中心使用-48V DC接口
行业共识认为，生产环境至少配置1+1冗余电源，单电源型号仅适合测试或边缘场景，接口类型直接决定机房PDU（电源分配单元）的插孔规格,采购前务必核对。
网络接口：从RJ45到SFP28
网络接口是服务器与外界通信的命脉，x86服务器至少集成2个千兆RJ45网口，用于管理流量和业务数据，更高端型号提供万兆（10GbE）或25GbE网口，接口形态从电口RJ45变为光口SFP+或SFP28。
- 管理网口：通常独立于业务网口，用于远程管理（如IPMI/iDRAC），多为1GbE RJ45
- 业务网口：根据带宽需求可选千兆、万兆、25GbE、40GbE甚至100GbE
- 接口类型：RJ45（电口，适用距离短）、SFP+（万兆光口）、SFP28（25G光口）、QSFP+（40G光口）等
在x86服务器安装步骤中，网络接口的插接顺序并不严格，但建议先连接管理网口，以便第一时间通过远程管理卡配置IP，数据网络接口则需要根据交换机类型选择合适的线缆：短距离用DAC直连铜缆，长距离用光模块+光纤。
管理接口：IPMI与串口作用
管理接口是运维人员的“眼睛和手”，即使服务器操作系统挂掉，也能通过它远程开关机、查看硬件状态，最常见的管理接口是RJ45形式的专用管理口，通常标有“Mgmt”或“iDRAC/ILO/IPMI”字样，很多服务器保留RS-232串口,用于本地调试或连接老式设备。
- 专用管理口：1GbE RJ45，独立于业务网络，需分配IP地址
- 串口（COM口）：DB9针接口，用于命令行调试，常见于1U/2U服务器后部
- VGA接口：用于连接显示器进行本地安装和排障，通常也属于管理范畴
相当一部分企业采购时会忽略串口，但在某些网络设备（如交换机）或老旧系统对接时，串口是唯一可用的调试通道。服务器接口类型对比中，管理接口的易用性往往被低估,实际部署时建议优先配置管理口IP。
存储接口：SATA、SAS与NVMe
存储接口决定了服务器能接多少块硬盘以及读写速度，x86服务器常见存储接口分为三种：SATA（消费级，适合大容量冷数据）、SAS（企业级，支持双端口，高可靠性）、NVMe（极高速度，直接走PCIe总线）。
- SATA接口：通过主板上的SATA控制器或扩展卡，最多支持6Gbps速率，适合机械硬盘或SATA SSD
- SAS接口：通过SAS HBA或RAID卡，支持12Gbps，最多连接数百块硬盘，支持双端口冗余
- NVMe接口：U.2（2.5英寸盘）或M.2（2280规格），直接PCIe通道，带宽可达32Gbps（PCIe 4.0 x4）
大部分2U服务器前部有12-24个硬盘托架，后部还可选配2-4个2.5英寸位。存储接口的选择直接影响整机造价，SAS硬盘和RAID卡成本明显高于SATA方案，但多用于数据库和虚拟化场景,NVMe接口则适合需要低延迟的高频交易或AI推理集群。
x86服务器安装步骤：接口插接顺序与注意事项
接口插接看似简单，但顺序不对可能造成设备损坏或重复返工，下面按实际部署流程,列出标准化步骤。
第1步：接好电源线并检查冗余
- 确认电源模块已正确安装并锁紧
- 连接电源线至PDU，注意C13和C19接口不能混用
- 如果配置双电源，将两根线分别接至不同PDU（不同路供电）
- 开机前检查电源指示灯是否正常亮起
第2步：连接网络和管理口
- 先接管理网口（RJ45），用网线连到交换机，并记住端口号
- 配置管理口IP（通过本地VGA显示或DHCP获取），确保能远程访问
- 再接业务网口：根据带宽需求插电口或光口，光口需先安装光模块，再加光纤
- 注意：SFP+模块插入前要确认速率一致（10G模块配10G交换机），否则可能无法link
第3步：接入存储设备
- 如果使用背板直连，硬盘托架直接推入即可，无需额外接线
- 独立RAID卡需要接SAS线缆（SFF-8643或SFF-8087）连接硬盘背板
- NVMe U.2盘需通过PCIe转接卡或主板自带U.2接口，不可直接插在SATA/SAS背板上
- 检查硬盘指示灯：正常状态为绿色常亮或闪烁
第4步：连接显示与调试接口
- 本地安装操作系统时，插入VGA或HDMI线（部分服务器带前置VGA）
- 键盘鼠标通过前置USB接口连接（建议2.0口,兼容性更好）
- 如果需要串口调试，在COM口接入串口线（需使用USB转串口适配器,如果服务器没有自带串口）
服务器接口插接顺序的核心原则：先电源后网络，先管理后业务，先存储后调试，这样能最小化断电风险,并确保远程管理通道提前就绪。
不同场景下接口选择与价格因素
接口数量和类型并非越多越好，而是根据实际使用场景决定，机房部署与边缘计算对接口的需求差异明显,价格考量也不同。
机房部署场景：重视管理接口
在正式数据中心，所有服务器统一管理，此时管理接口的稳定性和可管理性排在首位，多数企业选择配备iDRAC Enterprise或ILO Advanced版本，它们提供虚拟控制台、远程挂载ISO等功能，无需额外占用VGA口，网络接口方面，机房普遍采用万兆或25G上联，接口类型为SFP+或SFP28,光模块由数据中心统一提供。
- 电源接口：双路C13，1+1冗余
- 管理接口：专用RJ45，配合独立管理网络
- 网络接口：2个10GbE SFP+，1个1GbE管理
- 存储接口：SAS或SATA，按容量需求选配
边缘计算场景：紧凑接口布局
边缘机柜空间有限，温度和供电环境不稳定，此时更看重接口的紧凑性和可靠性，不少边缘服务器采用内置电源适配器（不占1U高度），网络接口保留2个千兆RJ45，管理接口与业务网口共享（通过BMC共享模式），存储接口则以NVMe为主,减少机械硬盘故障率。
- 电源接口：内置电源（非冗余，或仅1+0）
- 管理接口：共享网络口（需配置VLAN）
- 网络接口：2个1GbE RJ45，扩展可选4G/5G模块
- 存储接口：2个NVMe U.2，1个M.2 SATA
接口转接与成本考量
服务器接口价格因形态和品牌差异明显，万兆光口模块（SFP+）价格在100-300元一个，而25G光模块（SFP28）普遍在300-800元，如果预算有限，可以通过接口转接来降低初期投入：例如用DAC直连铜缆代替光模块（成本节省约50%），或者用PCIe网卡填补主板缺失的接口，但注意转接会占用PCIe插槽和额外功耗,且可能影响保修。
对于经常需要移动或测试的机器，多配一个VGA转HDMI适配器和USB转串口线，能解决大部分兼容问题，在北京或上海等一线城市的企业采购中，相当一部分运维团队会预留3-5个冗余接口,以避免后期扩展时重新布线。
常见问题与排查
问：x86服务器必须插哪些接口才能开机？
答：最少需要电源接口和一个网络接口（或管理口），电源接口提供电力，网络接口用于远程管理或配置，显示接口（VGA）和键盘鼠标在开机时并非必需，但首次安装系统时建议连接，如果电源指示灯亮但服务器无法启动，优先检查电源模块是否插紧、PDU是否有电,以及主板上的电源按钮是否正常。
问：服务器接口类型对比：如何选择最优配置？
答：根据业务需求选择接口类型。数据库或虚拟化场景优先考虑SAS或NVMe接口，保证I/O性能；文件存储或备份可选用SATA降低单TB成本，网络接口方面，吞吐量低于1Gbps的用千兆RJ45，超过1Gbps的用万兆或25G光口，管理接口必须独立，以便远程维护，行业共识认为，双电源冗余是生产环境的最低底线,单电源仅允许在测试机使用。
问：服务器接口故障排查中，最容易被忽略的是什么？
答：接口议兼容性，例如SFP+光模块必须与交换机品牌匹配（如思科、华为、H3C），混用可能导致无法识别，电口网线质量也常被忽视，出过问题的Cat5e线缆在万兆下会频繁掉线。管理口IP冲突是常见故障，多台服务器使用相同IP导致远程中断，建议在部署前规划好管理网络IP段,并在交换机上做端口隔离。
