实现监控摄像头与显示器的直接连接,核心在于解决信号接口匹配与协议转换的问题，绝大多数监控摄像头输出的信号格式（模拟同轴或网络数据流）与显示器接收的信号格式（HDMI或VGA数字/模拟视频）并不一致，单纯依靠线缆连接往往无法成像，必须通过转接设备或录像机作为中介，将监控信号转换为显示器能够识别的标准视频信号，以下是针对不同类型摄像头和显示器的专业连接方案与实施细节。
明确接口类型与硬件准备
在开始任何连接操作前,准确识别摄像头和显示器的接口类型是成功的关键，错误的连接方式不仅无法显示画面，甚至可能损坏设备硬件。
-
监控摄像头常见接口
- BNC接口：常见于模拟摄像头（CVBS/TVI/CVI/AHD），传输模拟视频信号，外形为旋转卡口式。
- RJ45网口：常见于网络摄像头（IPC），传输数字网络数据流。
- DC电源接口：用于为摄像头供电，通常为12V直流。
-
显示器常见输入接口
- HDMI接口：目前主流的高清数字接口，支持音视频同步传输。
- VGA接口：传统的模拟视频接口，正在逐渐被淘汰，但在老旧显示器上仍可见。
- AV接口：即RCA接口，通常为黄色莲花头，用于传输标准模拟视频。
-
核心连接逻辑
- BNC转HDMI/VGA：模拟摄像头需通过视频转换器将信号转为数字或VGA信号。
- RJ45转HDMI：网络摄像头需通过NVR（网络硬盘录像机）解码后输出HDMI信号。

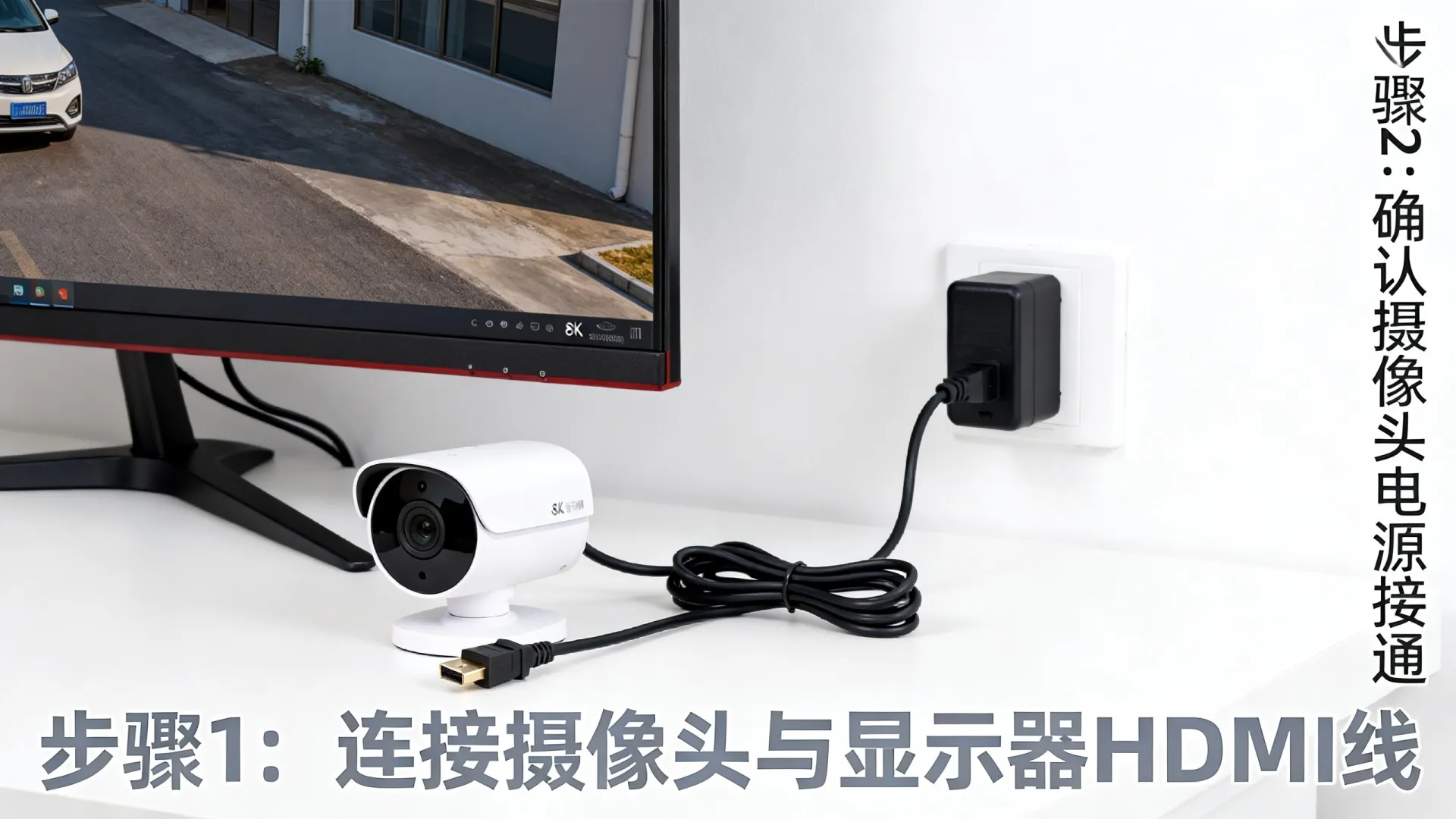

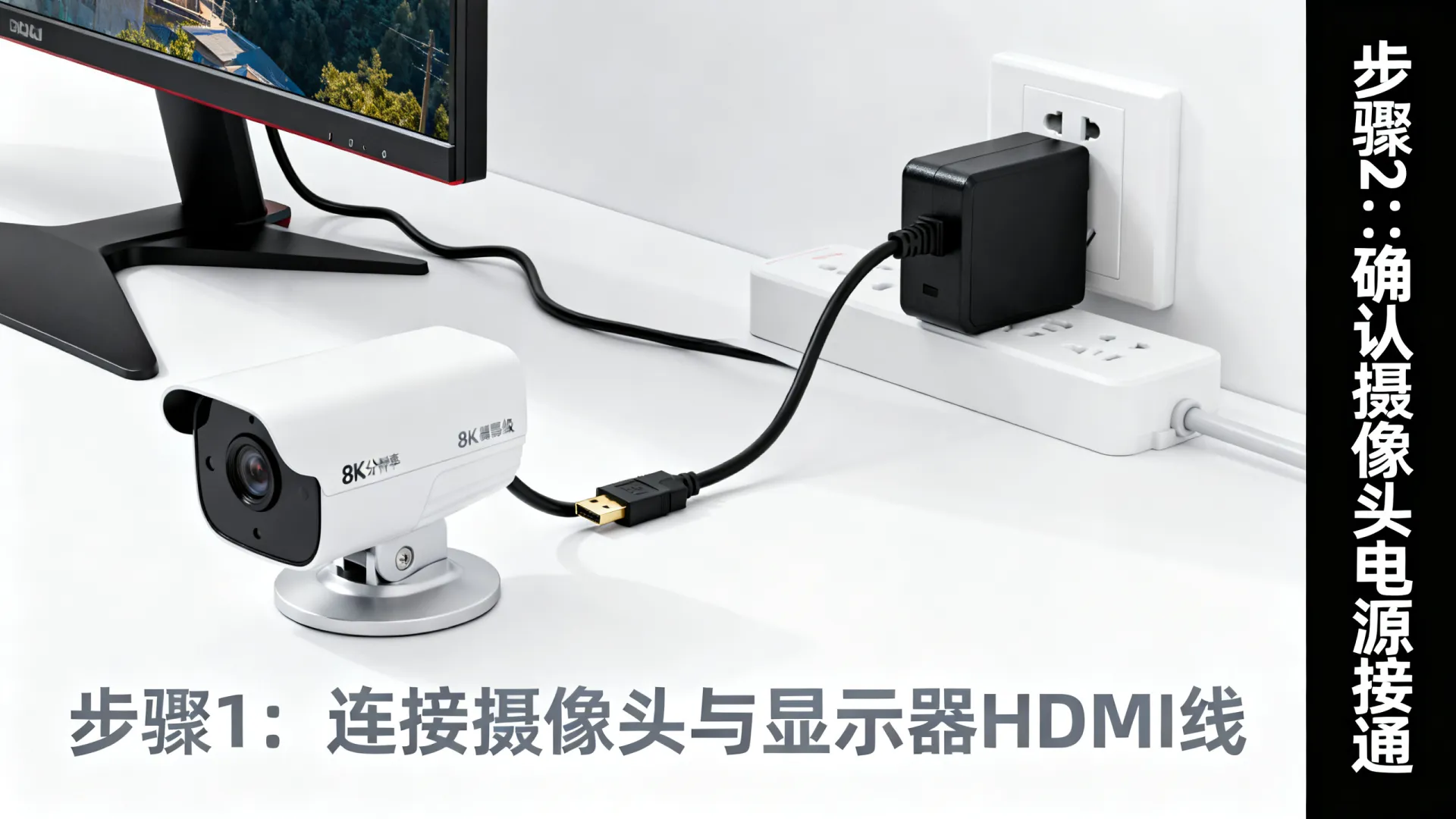

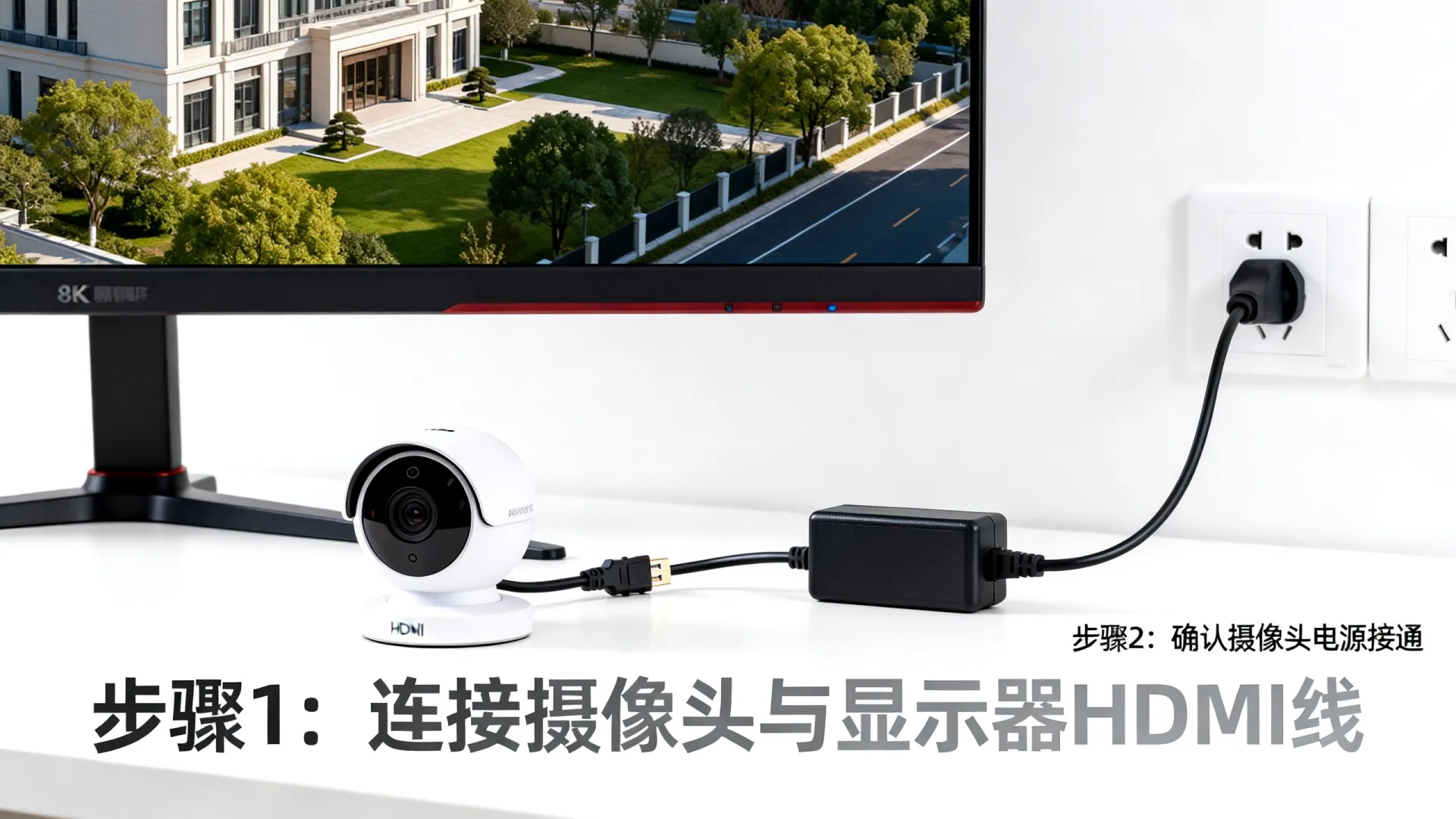

- 直接连接：仅限于带有HDMI输出的专用摄像头或已集成解码功能的特殊显示器。
模拟摄像头连接方案（BNC转HDMI）
对于使用同轴电缆的模拟摄像头,使用BNC转HDMI转换器是最经济且无需电脑的解决方案，这种方法能够将模拟信号升频转换为高清数字信号。
-
所需设备清单
- 模拟摄像头（含BNC接口）
- BNC转HDMI视频转换器（需注意支持的分辨率，如1080P或4K）
- HDMI连接线
- 12V电源适配器（分别给摄像头和转换器供电）
-
详细连接步骤
- 连接信号源：使用同轴电缆（BNC线）将摄像头的视频输出口连接至转换器的BNC输入口，确保连接紧密，旋转卡口固定到位。
- 连接显示器：将HDMI线的一端插入转换器的HDMI输出口，另一端连接显示器的HDMI输入口。
- 供电系统：接通摄像头的12V电源，并接通转换器的电源。注意：转换器通常需要独立供电，无法通过HDMI接口获取足够电力。
- 信号源切换：开启显示器电源，使用显示器遥控器或机身按键，将“输入信号源”切换至对应的HDMI通道。
- 画面调整：若出现画面过亮、过暗或闪烁，通过转换器上的旋钮或菜单进行亮度、对比度及相位调节。
网络摄像头连接方案（IPC转HDMI）
网络摄像头传输的是数字数据包,显示器无法直接解码，因此必须引入NVR（网络硬盘录像机）作为核心解码设备，这也是构建专业监控系统的标准做法。
-
所需设备清单
- 网络摄像头（IPC）
- NVR网络硬盘录像机（支持对应摄像头的接入数量）
- HDMI连接线
- 网线（超五类或六类线）
- 交换机（如摄像头数量超过NVR接口数）
-
详细连接步骤
- 网络组网：使用网线将摄像头连接至NVR的后端网口，或通过交换机级联连接，确保网络指示灯正常闪烁。
- 视频输出：将HDMI线连接NVR的HDMI输出口和显示器的HDMI输入口。
- 系统加电：分别为摄像头、NVR和显示器接通电源。
- 通道配置：显示器画面出现NVR开机画面后，进入系统主菜单，在“通道管理”或“摄像头设置”中，搜索并添加在线摄像头，大多数现代NVR支持即插即用，无需复杂配置。
- 预览设置：返回实时预览界面，此时显示器将显示监控画面，可通过右键菜单调整单画面、四画面或九画面分割。
多路监控画面合成方案
若需要在单个显示器上同时查看多个监控摄像头（如4路或16路），单纯使用转换器无法实现，必须使用视频分割器或多路NVR。
-
HDMI四分割器应用
- 适用于模拟摄像头,将4个BNC转HDMI转换器的输出端，分别接入四分割器的4个输入接口，再将分割器的输出端连接至显示器。
- 优势：成本低，无需复杂网络设置。
- 劣势：无法回放录像，仅支持实时预览。
-
NVR多路聚合
- 适用于网络摄像头,NVR本质上是一个高性能的视频解码器和分割器，能够将多路IPC流解码并合成为一个HDMI信号输出。
- 专业建议：在构建监控摄像头直接连接显示器教程相关的系统时，优先选用NVR方案，其稳定性和扩展性远高于简单的转换器堆叠。
常见故障排查与专业建议
在连接过程中遇到黑屏、无信号或画质不佳时，建议按照以下顺序进行排查，避免盲目更换硬件。
-
分辨率不匹配
- 现象：画面显示“超出范围”或花屏。
- 解决：摄像头的输出分辨率不能超过转换器或显示器的支持上限，使用720P的转换器接入4K摄像头信号会导致无法显示，需调整摄像头输出分辨率或更换高规格转换器。
-
供电不足
- 现象：画面频繁掉线、重启或出现噪点。
- 解决：检查电源适配器电压电流是否达标，长距离传输BNC信号时，建议使用带电源补偿的转换器；网线传输超过80米时，需在中间增加PoE交换机供电。
-
线材质量干扰
- 现象：图像出现水波纹、重影。
- 解决：模拟信号对线材屏蔽要求极高，必须使用纯铜75-3或75-5同轴电缆，避免使用铜包铝（CCA）线材，网线连接建议使用超五类无氧铜线，确保8芯全通。
相关问答
Q1：为什么我把监控摄像头通过转接头插到显示器上，显示器显示“无信号”？
A1：这通常是因为信号类型不匹配，监控摄像头输出的是BNC模拟信号或网络数据流，而显示器HDMI接口需要的是数字视频信号，简单的物理转接头（如BNC头改HDMI头）无法改变信号协议，必须使用带芯片的BNC转HDMI转换器或NVR录像机来进行信号转换和解码。
Q2：不使用录像机，如何在一个显示器上同时看四个监控画面？
A2：如果不使用NVR录像机，你需要使用HDMI四画面分割器，具体操作是：将4个模拟摄像头分别连接4个BNC转HDMI转换器，然后将这4个转换器的HDMI输出线分别插入四画面分割器的4个输入口，最后将分割器的输出口连接到显示器上即可实现四画面同屏预览。
如果您在连接过程中遇到特定品牌的兼容性问题,欢迎在评论区留言，我们将为您提供针对性的技术支持。
