监控摄像头连接网络硬盘录像机（NVR）的核心在于物理链路的通畅与网络协议的握手，通常有两种主流方案：一是利用PoE供电技术直接连接，二是通过交换机组建局域网连接，无论哪种方式，最终目的都是让NVR在同一网段内识别并管理摄像头的IP地址，从而实现视频流的存储与回放，在实际工程应用中，PoE直连因其布线简单、供电稳定成为首选，而交换机组网则适用于大型或分散式监控场景。
为了确保系统稳定运行，以下将从准备工作、连接方式、配置设置及故障排查四个维度进行详细阐述。
施工前的硬件与工具准备
在开始连接之前，必须确认所有硬件设备符合标准，这是E-E-A-T原则中“专业”与“可信”的基础。
- 设备兼容性检查：确认摄像头（IPC）与录像机（NVR）支持相同的协议标准，如ONVIF协议,确保不同品牌设备也能互通。
- 网线质量把控：必须使用无氧铜超五类（Cat5e）或六类（Cat6）网线，劣质网线会导致PoE供电不足,引起摄像头频繁重启或图像丢失。
- 硬盘安装：若NVR未预装硬盘，需先拆开机身安装SATA接口的监控级硬盘，并确保接线牢固,否则无法录像。
- 工具准备：准备一把优质的网线钳，用于制作水晶头,接触不良是网络故障的主要原因。
主流连接方案详解
根据现场环境与设备类型,选择以下最适合的连接方式。

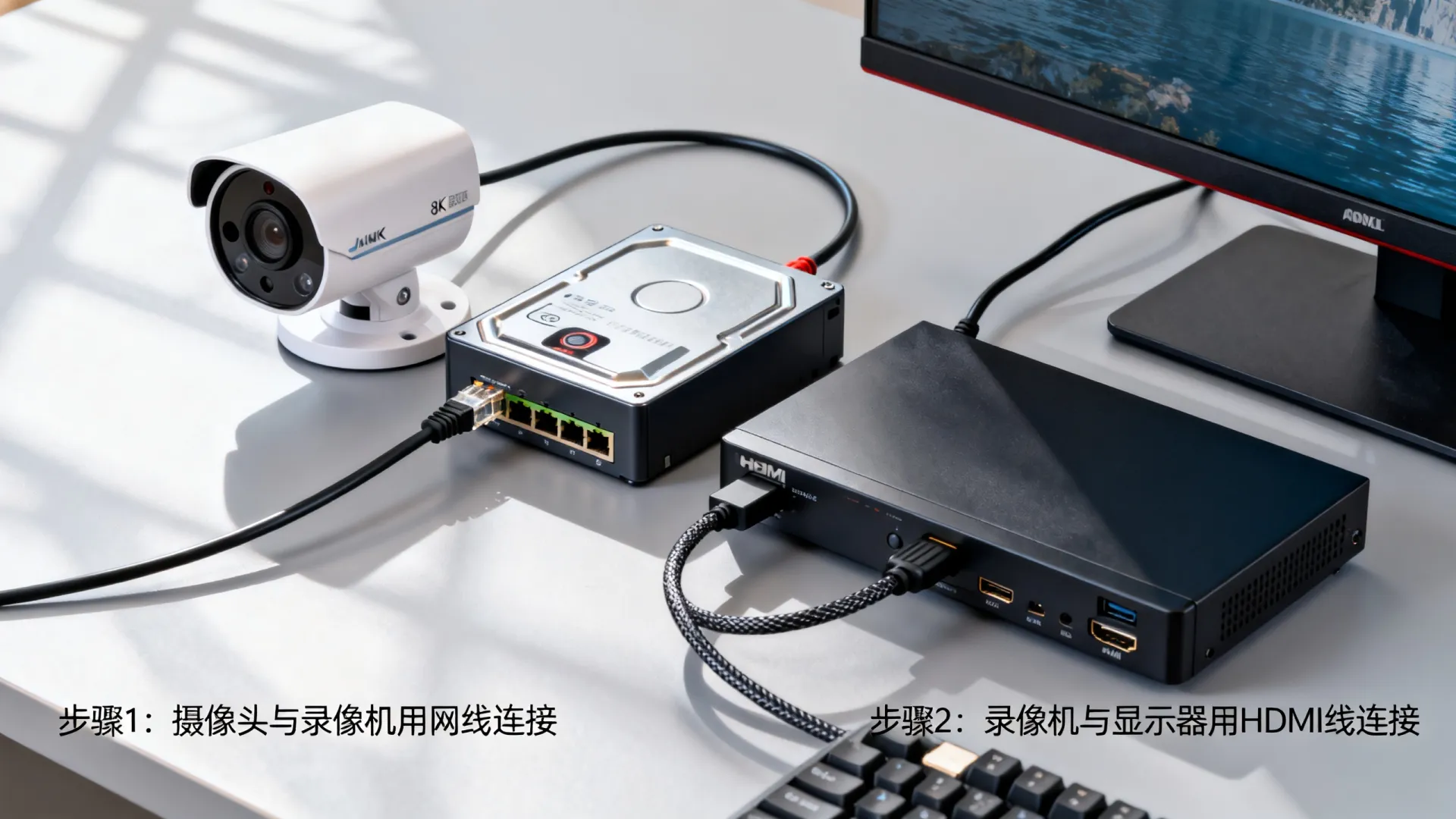

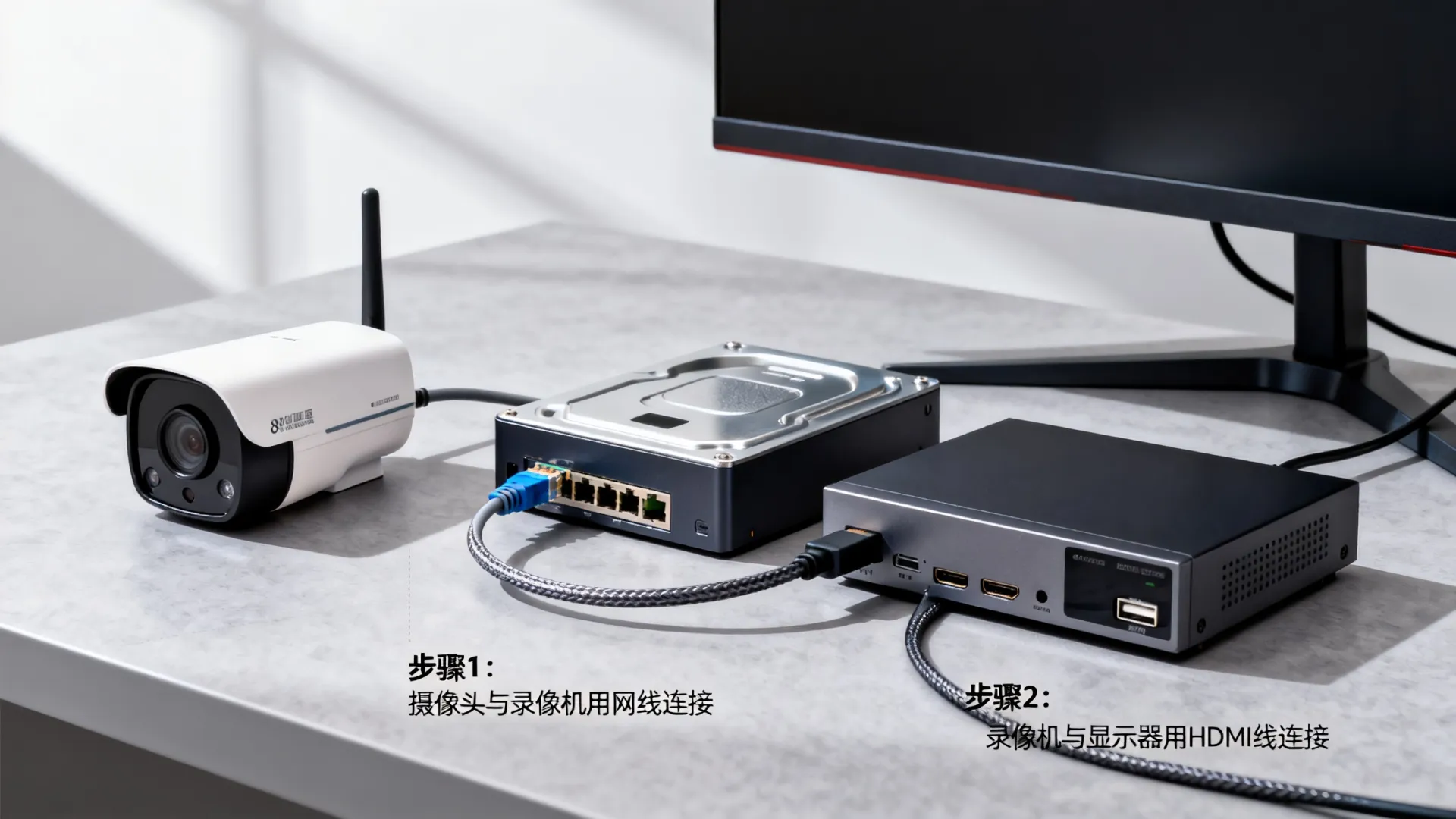

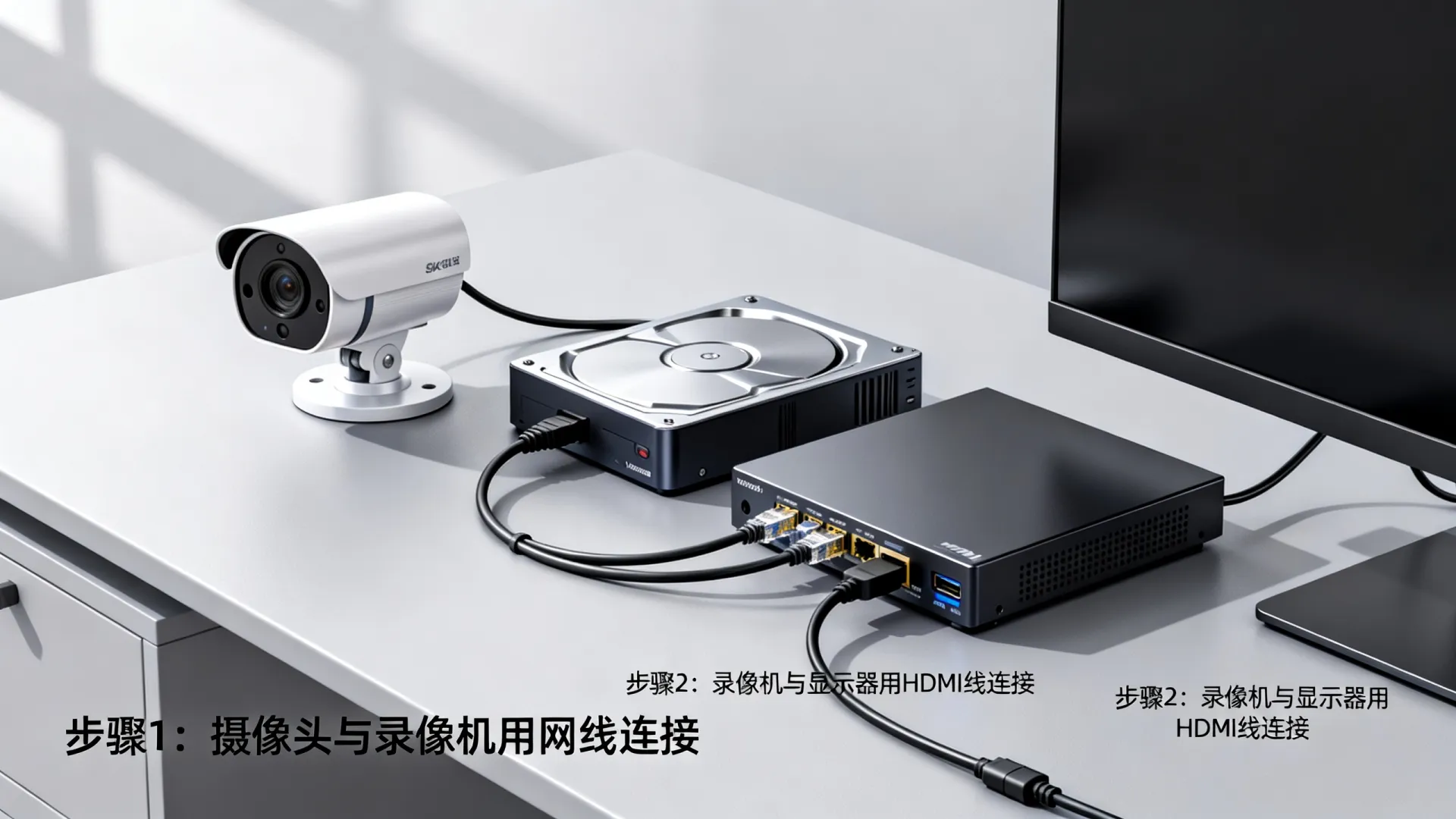

PoE直连方案（推荐）
这是最简洁的连接方式,适用于NVR支持PoE供电功能的场景。
- 连接步骤：
- 制作好两端水晶头,确保线序符合T568B标准。
- 将网线一端插入摄像头的网口。
- 将网线另一端直接插入NVR背面的PoE网口（通常标有PoE字样）。
- 技术原理：NVR通过网线直接向摄像头传输电力和数据,无需额外电源适配器。
- 优势：布线成本低，故障点少,维护简单。
交换机组网方案
适用于摄像头数量较多、NVR不支持PoE或摄像头距离NVR较远（超过100米需加中继器）的场景。
- 连接步骤：
- 将所有摄像头连接到PoE交换机的下行端口。
- 使用一根网线连接交换机的上行端口至路由器或交换机。
- 使用另一根网线将NVR连接到同一路由器或交换机的网络中。
- 注意事项：在此模式下，摄像头、NVR和电脑需处于同一网段（例如IP地址均在192.168.1.x范围内）,否则无法自动搜索设备。
软件配置与IP地址管理
物理连接完成后，需要在NVR中进行软件配置，这是解决监控摄像头如何连接网络硬盘视频的关键逻辑步骤。
- 初始化向导：首次开机，按照向导设置登录密码，并确保勾选“自动添加网络摄像机”选项。
- 通道管理：
- 进入NVR主菜单 -> 通道管理 -> 通道配置。
- 在“在线设备”列表中,未添加的摄像头会显示在此处。
- 选中摄像头，点击“添加”,将其绑定到具体的视频通道。
- IP地址冲突处理：
- 如果摄像头和NVR的默认IP不在同一网段,NVR无法直接搜索到。
- 专业解决方案：在NVR的“网络配置”中开启“自动分配IP”功能,NVR会自动修改摄像头的IP地址以匹配自身网段。
- 录像计划设置：
- 进入存储管理 -> 计划配置。
- 设置为全天24小时连续录像，或启用“移动侦测”录像以节省硬盘空间。
- 记得点击“应用”保存设置。
常见故障与专业排查
遇到视频无法显示时，遵循以下逻辑进行排查,避免盲目操作。
- 图像无法显示（IPC图标为灰色）：
- 物理层检查：观察NVR接口旁的指示灯是否闪烁，不亮则检查网线水晶头是否压紧,或尝试更换网口。
- 供电检查：如果是PoE直连，检查摄像头红外灯是否开启，若不亮且指示灯不亮,可能是PoE功率不足。
- 图像卡顿或掉线：
- 带宽测试：进入NVR的“系统维护”进行网络测试，检查丢包率，若丢包严重,通常是网线质量差或传输距离超过100米。
- 码流调整：进入摄像头设置，将主码流比特率上限调整为固定数值,避免动态码流峰值过高。
- 无法搜索到设备：
确认交换机是否隔离了端口，或是否开启了VLAN功能导致不同网段无法互通,尝试将摄像头和NVR直接连接测试。
系统优化与安全建议
为了提升系统的长期稳定性,建议执行以下操作：
- 硬盘预分配：在存储设置中，选择“预分配”模式，虽然写入稍慢，但能极大减少硬盘碎片,延长硬盘寿命。
- 时间同步：开启NTP自动校时，确保录像时间与标准时间一致,这对后续取证至关重要。
- 密码安全：不要使用默认密码，定期更换admin密码,防止设备被恶意篡改。
相关问答
Q1：一根网线最长能拉多少米？如果距离不够怎么办？
A： 标准以太网传输距离极限为100米（包括两端跳线），如果超过100米，建议在中间增加一台PoE交换机作为中继器，或者直接使用光纤收发器进行传输,光纤传输距离可达20公里以上且不受电磁干扰。
Q2：不同品牌的监控摄像头和网络录像机可以连接吗？
A： 可以，只要双方设备均支持ONVIF协议（开放型网络视频接口论坛），即可实现互联互通，在NVR的通道管理中，选择“自定义添加”并输入摄像头的IP地址、端口、用户名和密码即可添加。
