建立稳定的硬件链路是嵌入式系统开发的第一步,无论是STM32、Arduino还是ESP32，{开发板与电脑连接} 的稳定性直接决定了后续调试、固件烧录及数据交互的效率，一个完整的连接过程包含物理接口匹配、驱动程序安装、通信协议配置及链路验证四个核心环节，只有确保每一层都正确无误，才能构建起可靠的开发环境。
-
物理接口与硬件层连接
物理连接是通信的基础，开发者需根据开发板板载资源选择合适的接口类型。-

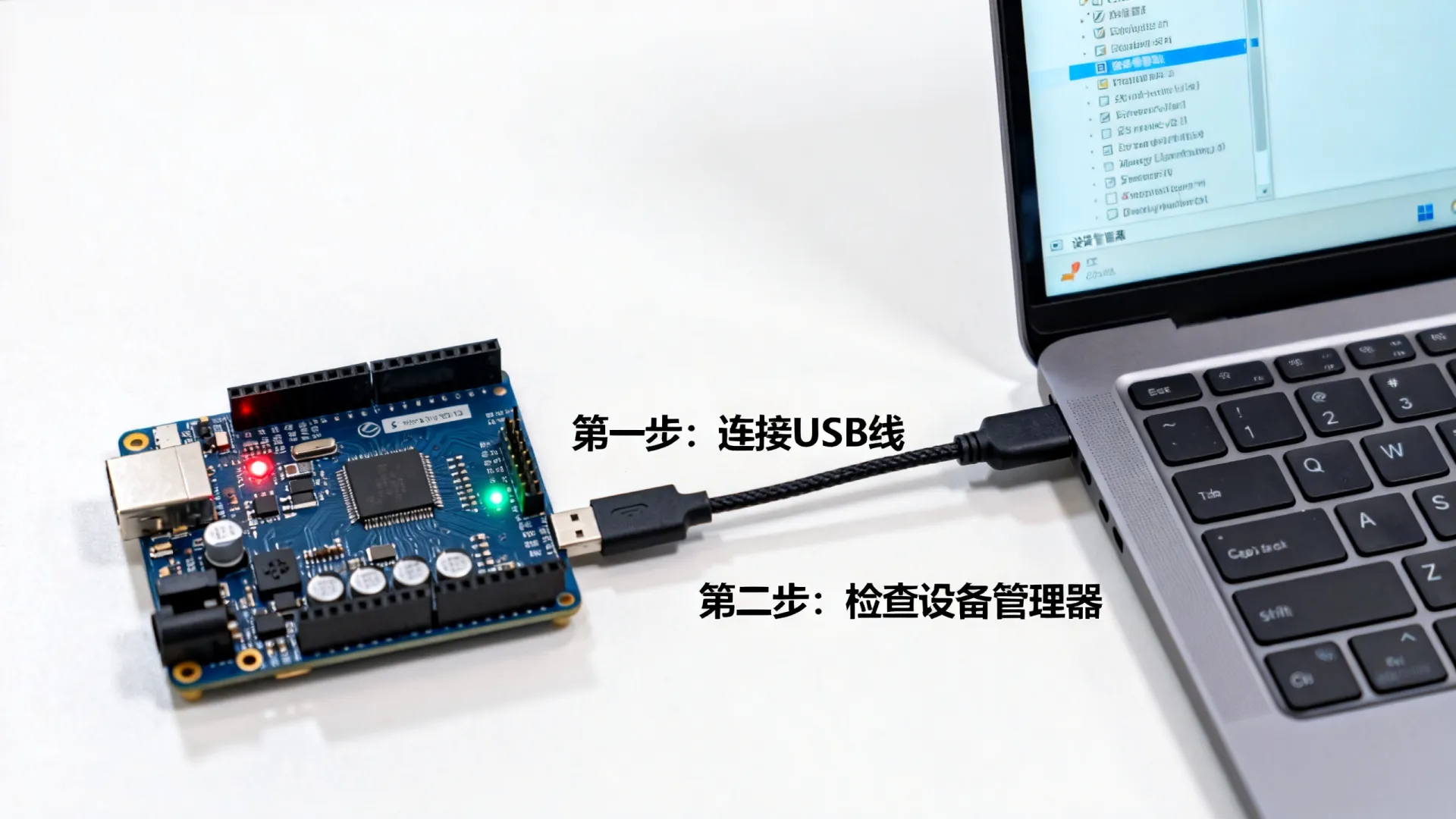

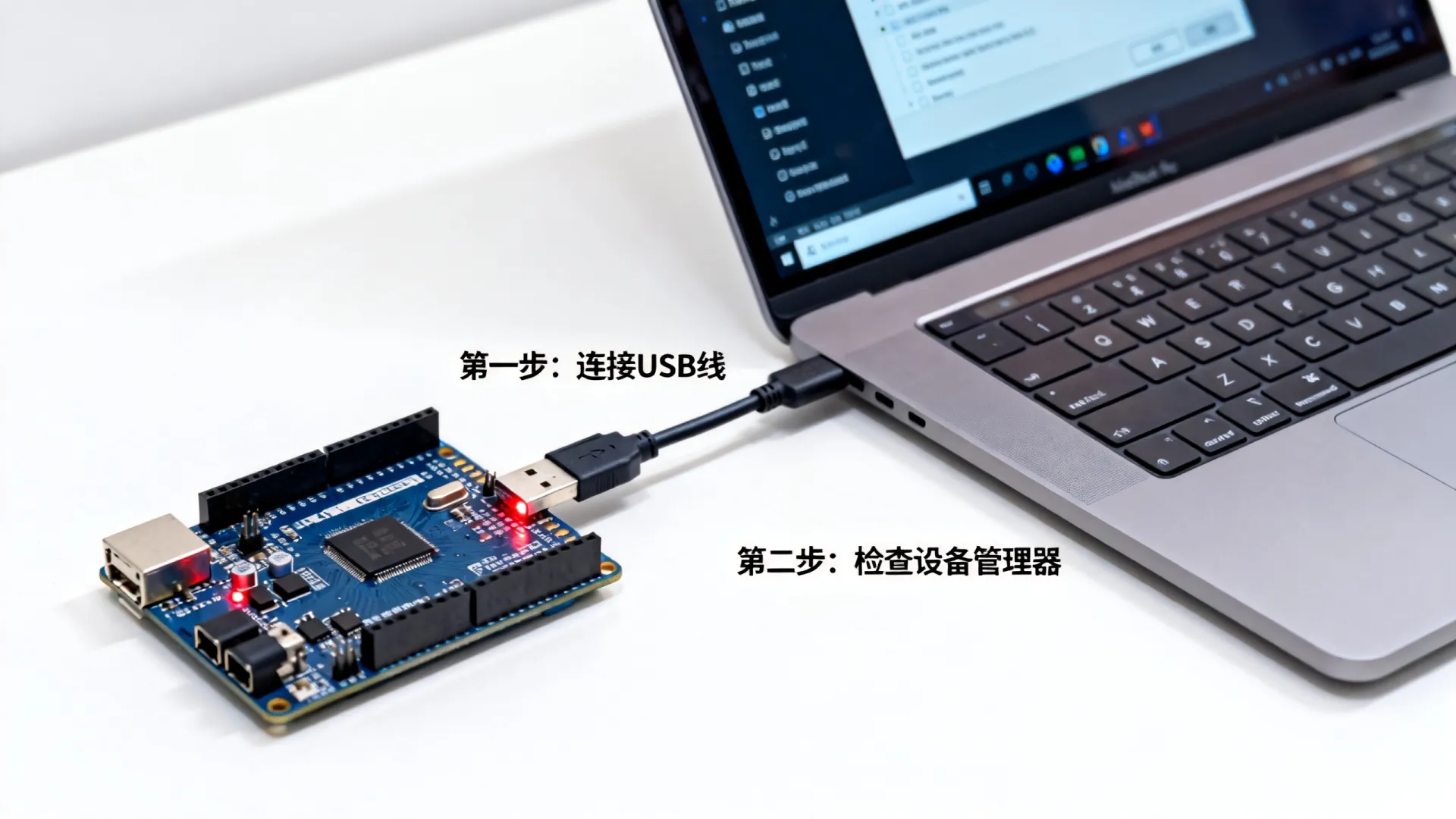

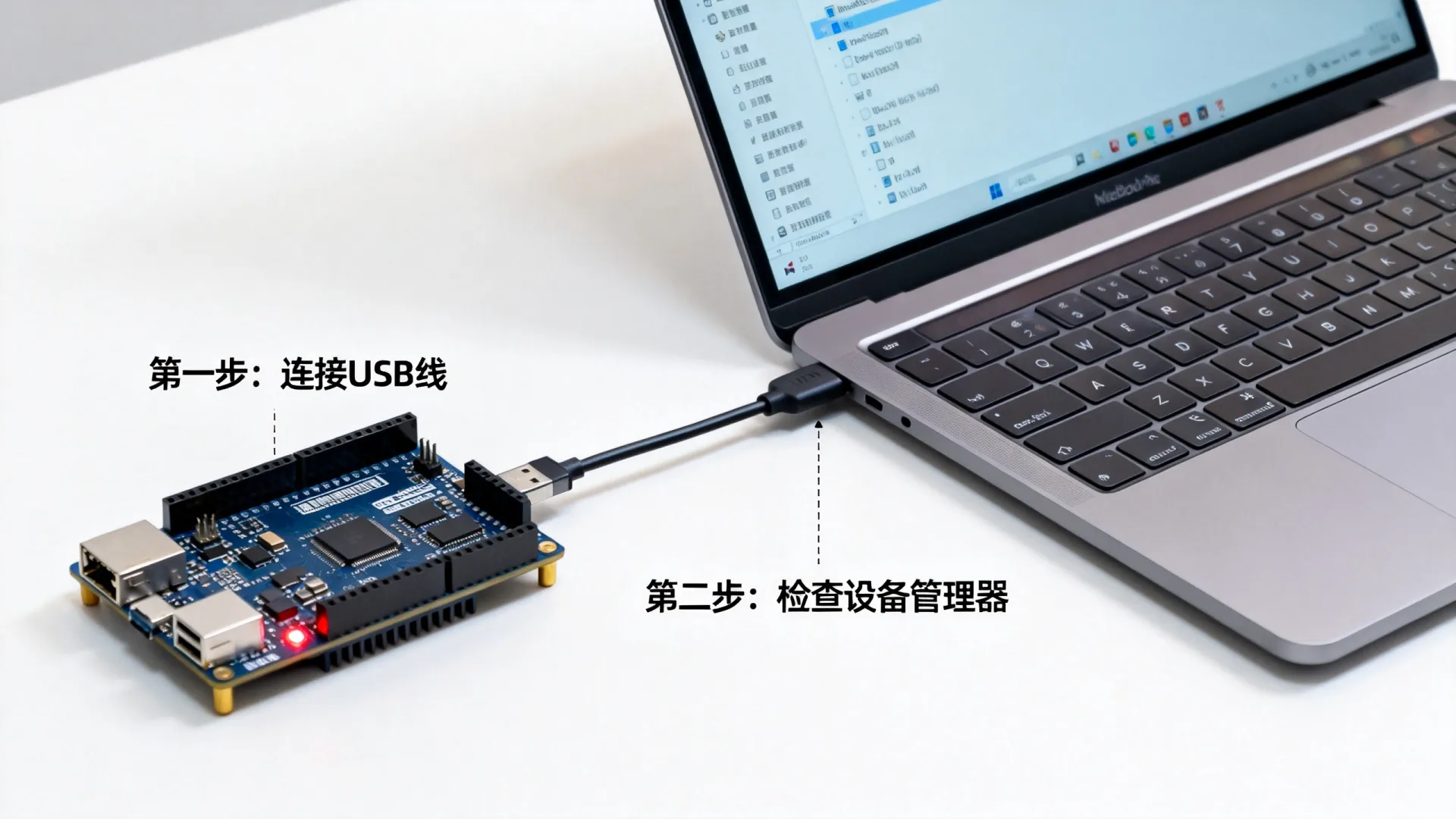

USB虚拟串口（CDC/ACM）
这是目前最主流的连接方式，绝大多数现代开发板（如ESP32、STM32 Nucleo）都板载了USB转串口芯片。- 接口识别：常见的转换芯片包括CH340、CP2102、FT232等，CH340成本低廉，兼容性好；CP2102和FT232稳定性更高，无需额外安装电容。
- 线缆选择：必须使用支持数据传输的USB线，部分手机充电线仅保留电源线，会导致设备管理器显示“未知设备”。
- 供电模式：USB连接通常提供5V/500mA（USB 2.0）或5V/900mA（USB 3.0）电流，若开发板外接模块较多，可能导致供电不足，需额外接入外部电源。
-
专用调试接口（JTAG/SWD）
用于底层调试和芯片仿真，比串口功能更强大。- SWD接口：仅需SWDIO、SWCLK、GND和VCC四根线，推荐使用，节省IO口。
- JTAG接口：需要TDI、TDO、TMS、TCK等更多引脚，适合老式芯片或需要边界扫描的场景。
- 连接器规范：注意排线顺序，常见的有2.54mm排针、JTAG 20pin牛角座及SWD 10pin细针接口。
-
电平匹配
若直接使用杜邦线连接开发板TX/RX到USB转TTL模块，必须确保电平一致，3.3V MCU不能直接连接5V USB转TTL模块的TX端，否则可能烧毁MCU IO口。
-
-
驱动程序安装与管理
操作系统需要通过驱动程序识别硬件设备，驱动缺失或版本冲突是连接失败的主要原因。-
驱动获取
优先访问芯片厂商官网下载最新驱动，Silicon Labs官网提供CP210x驱动，WCH官网提供CH340驱动，避免使用第三方打包的“万能驱动”，可能包含广告或兼容性问题。 -
安装验证
- Windows环境：安装完成后，打开“设备管理器”，展开“端口(COM和LPT)”。
- 状态判断：若显示COMx且无黄色感叹号，说明驱动正常，若显示“USB Serial Port”但在其他设备下有感叹号，通常是因为驱动版本过旧或数字签名问题（需禁用驱动强制签名）。
-
Linux环境配置
Linux系统通常能自动识别CP210x和FTDI，但可能面临权限问题。- 临时解决：使用sudo chmod 666 /dev/ttyUSB0赋予读写权限。
- 永久解决：创建udev规则文件，将当前用户加入dialout组，避免每次重启都需要重新授权。
-
-
通信参数配置与协议逻辑
硬件连接成功后，通信双方必须遵循相同的协议规则，否则接收到的数据将是乱码。-
核心参数设置
在串口调试助手（如SecureCRT、Putty、XCOM）中，以下参数必须与单片机代码中的配置完全一致：- 波特率：常用9600、115200或921600，波特率越高，对线缆质量和传输距离的要求越严苛。
- 数据位：标准为8位。
- 停止位：标准为1位。
- 校验位：通常选None（无校验），若干扰较大，可选Even（偶校验）或Odd（奇校验）。
-
流控制
在高波特率传输大量数据时，必须开启硬件流控（RTS/CTS）或软件流控（XON/XOFF），防止数据缓冲区溢出导致丢包，对于简单的调试打印，通常关闭流控。
-
-
虚拟机与特殊环境下的连接处理
在使用虚拟机进行嵌入式开发时，连接问题容易被忽视。-
USB设备过滤
VMware或VirtualBox默认不会将USB设备直通给虚拟机，需在虚拟机设置中，找到USB控制器，添加对应的USB串口设备过滤规则，确保设备连接到虚拟机而非宿主机。 -
连接独占性
同一时刻，宿主机和虚拟机不能同时占用同一个COM端口，若在宿主机打开了串口工具，虚拟机内将无法识别该设备。
-
-
故障排查与专业解决方案
当无法建立连接时，应按照由简入繁的顺序进行排查。-
排查步骤
- 检查物理连接：重新插拔USB接口，尝试更换电脑背后的USB口（台式机前置面板可能供电不足）。
- 确认设备枚举：拔掉设备，观察设备管理器变化；插入设备，观察是否有新设备弹出，若无反应，可能是线缆断路或开发板短路。
- 回路测试：将USB转TTL模块的TX和RX短接，使用串口工具发送数据，若能回显，证明电脑端和模块正常，问题出在开发板端。
-
常见错误代码解析
- Code 10：驱动程序不兼容，需卸载当前驱动，安装匹配操作系统版本（x86/x64）的驱动。
- Code 43：USB设备请求失败，通常是供电不足或芯片已损坏。
- Access Denied：端口被占用，检查后台是否有其他程序（如Arduino IDE、Python脚本）正在占用该串口。
-
独立见解：供电抖动问题
在连接高功耗外设时，USB电压的微小波动会导致USB转串口芯片复位，表现为连接时断时续，专业解决方案是在开发板的3.3V电源输入端并联大容量电解电容（如470uF），以滤除低频纹波，稳定总线电压。
-
通过规范物理接线、精准匹配驱动版本以及严格校验通信参数，开发者可以规避90%以上的底层连接故障，掌握这些基础但关键的环节，能够显著提升嵌入式开发的调试效率，为后续的代码逻辑开发构建坚实的硬件基础。
