服务器机房top图
服务器机房Top图（顶层设计图/鸟瞰图）是数据中心物理基础设施的全局性、战略性规划蓝图，它以高度可视化的方式，清晰呈现机房内关键系统（空间、电力、制冷、网络、安防）的布局、容量、路径及相互关系，是确保机房高效、可靠、可扩展运行的核心管理工具与决策依据。
核心价值：不止于一张图
- 全局掌控，优化资源： 一目了然掌握空间占用率、机柜电力密度、制冷覆盖范围、网络核心分布，消除资源孤岛，实现精细化分配,避免过度或不足配置。
- 高效运维，快速响应： 精准定位设备位置（精确到机柜U位），极大缩短故障排查和设备维护时间；清晰标注关键设备（如主配电柜、核心交换机、精密空调）位置,应急操作更迅速。
- 风险预判，提升韧性： 可视化呈现电力链路的冗余路径、制冷系统的备份关系、网络核心的容错架构，直观评估单点故障风险，指导加固措施，明确消防分区、逃生通道,保障人员安全。
- 规划前瞻，支撑扩展： 清晰标注预留空间、备用电力容量、制冷扩容接口、网络主干槽道余量，为新设备上线或业务增长提供明确的物理承载依据,指导科学扩容。
- 规范管理，提升效率： 作为统一的物理层“真相源”，为资产管理、容量管理、变更管理、能效管理提供准确数据基础,确保各项流程规范高效。
Top图核心要素深度解析
一份专业、实用的服务器机房Top图应包含以下关键图层和细节：
-

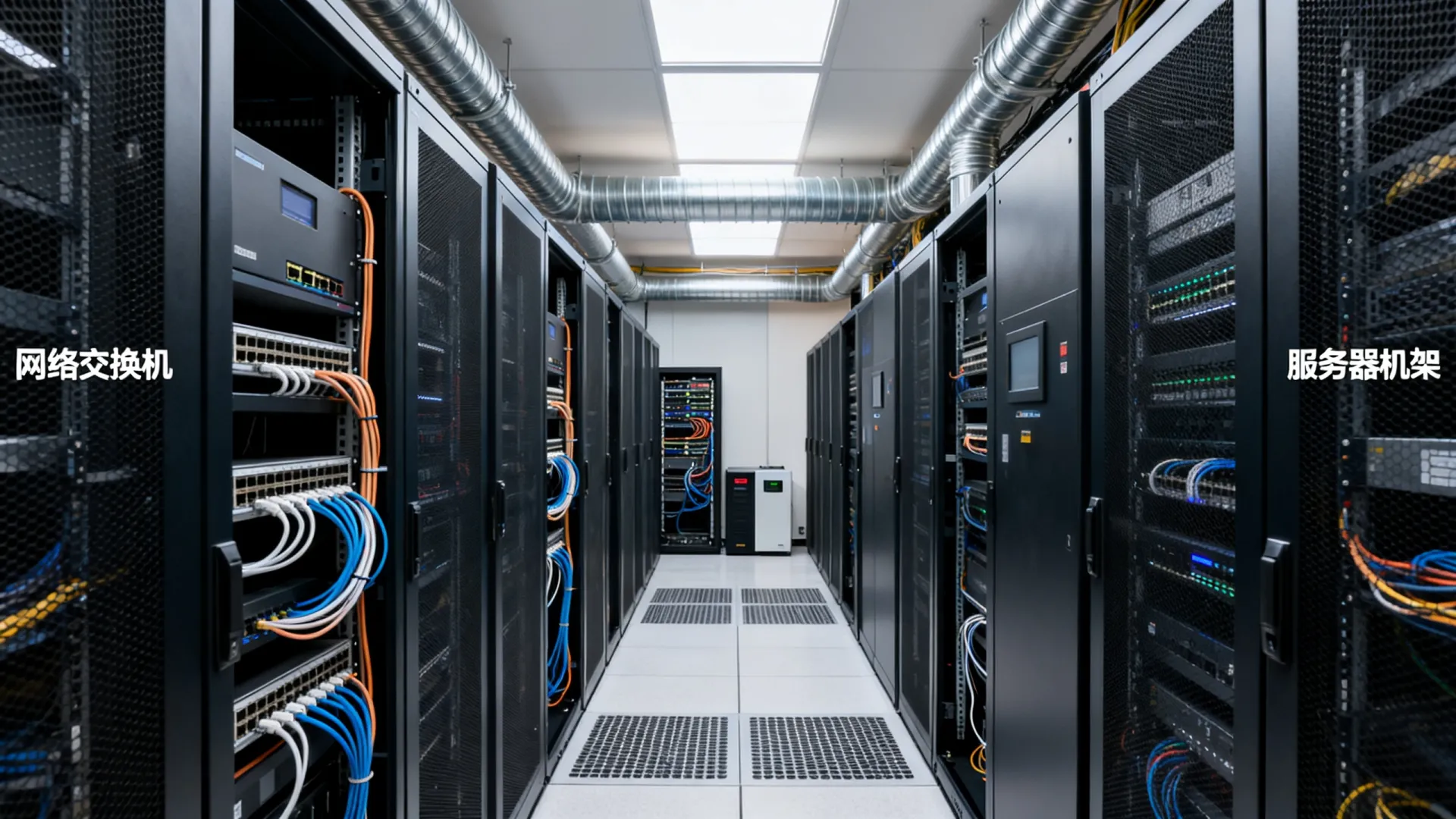

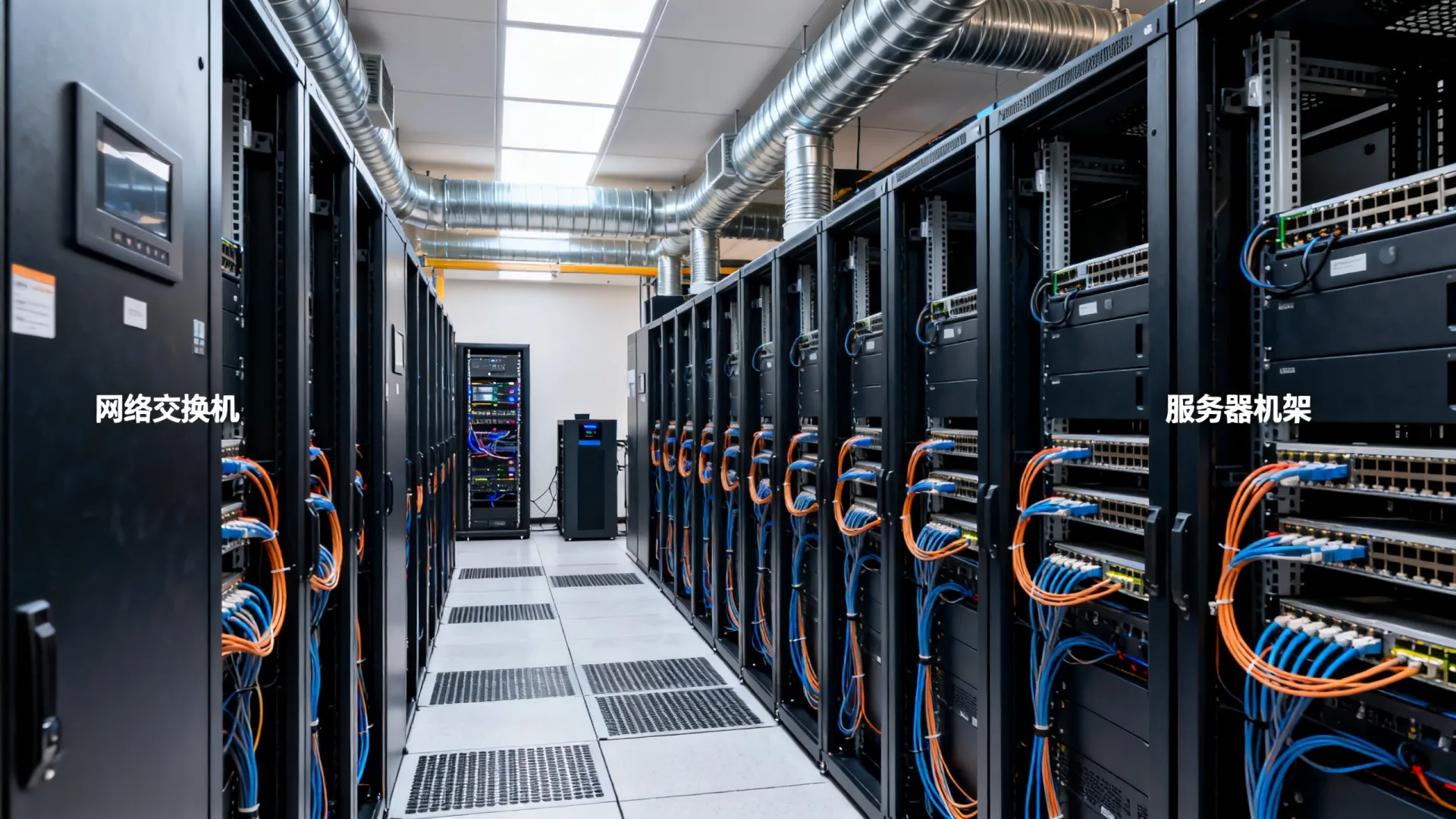

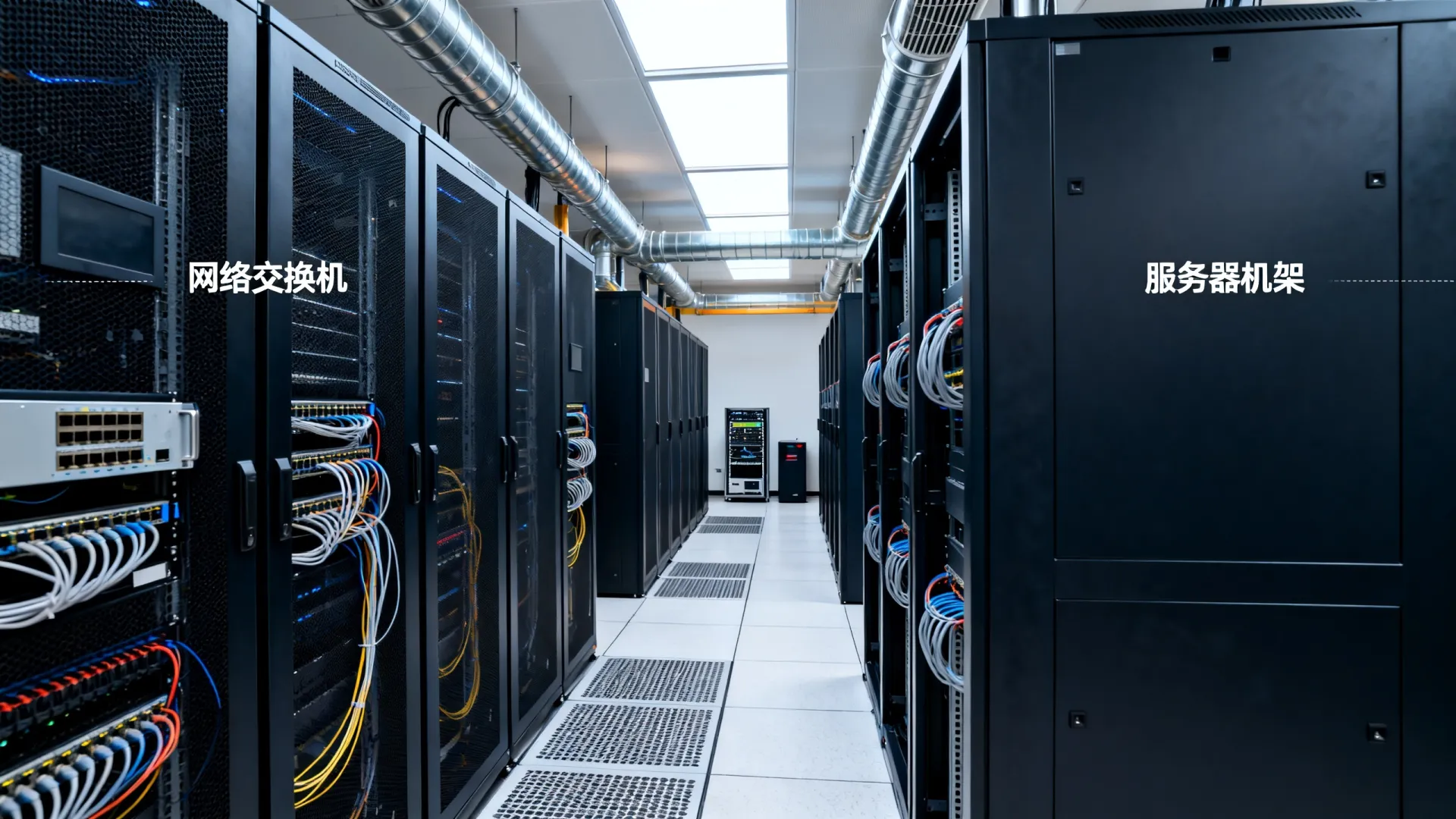

物理空间与机柜布局：
- 精确比例尺： 确保空间与设备尺寸关系准确。
- 房间轮廓与结构： 墙体、承重柱、门（含开启方向）、窗、高架地板高度、吊顶高度。
- 机柜定位与编号： 每个机柜精确位置（X/Y坐标）、唯一编号、物理尺寸（宽深高）、承重信息，标注冷/热通道。
- 功能区划分： 主设备区、网络配线区、操作间、设备间（UPS、电池、空调）、备件区等。
-
电力基础设施：
- 供电路径全景： 从市电引入点 → 主配电柜(MSB) → UPS输入输出柜 → 列头柜(PDU) → 机柜PDU → 设备电源，清晰展示主路/备路。
- 关键设备标注： MSB、UPS主机及电池组、STS（静态转换开关）、RPP（远程配电盘）、PDU（型号、额定电流、相位、插座类型/数量）、接地排位置。
- 容量可视： 标注各级配电设备额定容量、当前负载率（可用不同颜色标识）,预留开关与备用回路明确标识。
-
制冷系统架构：
- 空调设备定位： 精密空调(CRAC/CRAH)位置、型号、制冷量、气流方向（下送风/上送风/水平送风），标注冷冻水管道/冷凝水管道路径（若适用）。
- 气流组织可视化： 冷热通道气流走向、地板送风口/吊顶回风口分布、是否存在气流短路或热点风险区域。
- 容量与冗余： 空调总制冷量、N+X冗余状态、当前负载情况，制冷分区策略（如有）。
-
综合布线系统：
- 主干路由： 核心网络机柜位置、主配线区(MDA)、水平配线区(HDA)、区域配线区(ZDA)位置、主干光纤/铜缆槽道路径（上走线/下走线）。
- 关键节点： 核心交换机、汇聚交换机、配线架位置及编号。
- 冗余路径： 关键网络设备/链路冗余连接示意。
-
安防与消防：
- 物理安防： 门禁读卡器位置、摄像头监控点、防尾随门设置、重要区域边界。
- 消防设施： 气体灭火系统保护区划分、喷头位置、烟感/温感探测器位置、手动报警按钮、声光报警器、明确逃生路线指示。
- 环境监控： 温湿度传感器、漏水检测绳位置。
从静态图纸到动态智能：Top图的进化
现代数据中心管理要求Top图超越静态CAD图纸：
- 与DCIM深度集成： 作为DCIM（数据中心基础设施管理）系统的空间可视化核心，实现与实时监控数据（电力、温度、湿度、设备状态）联动，图上直接显示设备实时负载、环境参数告警。
- 容量管理的可视化平台： 动态展示机柜U位占用、电力容量消耗、制冷容量分配、网络端口使用情况，支持“假设分析”,模拟设备上架影响。
- 变更管理的数字孪生： 任何物理变更（设备上下架、线缆插拔、配置调整）需先在Top图上规划、审批，并在实施后同步更新图纸，确保“图实一致”,成为变更审计依据。
- 移动化与AR应用： 支持在平板电脑、手机等移动端查看，结合AR技术，现场运维人员可通过设备摄像头“透视”地板下或吊顶内的管线走向,精确定位。
构建与维护权威Top图的最佳实践
- 奠定精准基石： 使用专业CAD/BIM工具，聘请有经验工程师现场测绘，确保初始数据（尺寸、位置）绝对精确。
- 建立严格规范： 制定统一的图例、图层命名标准、设备符号、标注格式、版本控制规则。
- 强制变更流程： 任何物理变动必须触发Top图更新流程，明确责任人及时限,将图纸更新纳入运维工单闭环管理。
- 定期审计校验： 至少每季度进行一次现场实物与Top图的比对核查（图实相符审计）,及时修正偏差。
- 拥抱DCIM工具： 投资集成化的DCIM解决方案，实现Top图与实时数据、资产数据库、容量管理、工单系统的联动,最大化其价值。
- 权限管控与分发： 设定不同人员的访问和编辑权限，确保图纸安全；及时将最新版本分发给所有相关部门（运维、设施、网络、安全、规划）。
服务器机房Top图绝非简单的平面布置图，它是数据中心物理层运行的“战略地图”和“神经中枢”，投资构建并持续维护一份准确、详尽、智能化的Top图，是提升数据中心运营效率、保障业务连续性、优化资源投资、实现精益管理的基石，在数字化转型和云时代,其作为核心基础设施管理工具的价值将愈发凸显。
您的机房是否拥有一份实时、准确、深度集成的Top图？在保障“图实一致”方面，您遇到的最大挑战是什么？欢迎分享您的经验与见解！
