选择适合的服务器机架是数据中心或企业IT基础设施规划的关键一步，要准确识别和选择服务器机架型号，需要理解其核心命名规则和关键参数,这些信息通常直接体现在型号名称或规格书中。
服务器机架型号的核心信息通常由几个关键维度构成：
-
高度 (U数 / Rack Units):
- 定义： 这是最核心的参数，1U = 1.75英寸 (约44.45毫米),代表机架内垂直方向的标准安装空间单元。
- 型号体现： 型号中通常会直接包含数字 + “U”。
42U、45U、27U、18U、12U、6U等。 - 意义： 直接决定了机架能容纳多少台标准高度的服务器、交换机、存储设备或其他IT设备，42U是目前数据中心最常见的标准高度，适用于多种场景，小型办公室或边缘计算环境可能选择18U、12U甚至更低的机架。
-
安装宽度 (Mounting Width):
- 定义： 指机架内部两侧垂直安装立柱（方孔条/螺纹条）之间的距离,决定了设备能否顺利安装。
- 标准： 绝大多数标准服务器机架的安装宽度为 19英寸 (约482.6毫米)，这是全球通用的行业标准 (IEC-60297)。
- 型号体现： 虽然“19英寸”极少直接写在型号里（因为它几乎是默认标准），但它是选型的基础前提，如果遇到非标宽度（极少见），型号中可能会有特殊标注,务必仔细核对规格。
-
机架深度 (Depth):
- 定义： 指机架从前门到后门的整体深度（通常指外部尺寸，有时也指内部可用深度），这是影响服务器（尤其是长尺寸GPU服务器、存储设备）能否放入及后部布线空间的关键。
- 型号体现： 深度信息非常关键且必定在型号中体现，通常以毫米(mm)或英寸(inch)为单位标注在U数之后或单独列出，常见深度规格如：
600mm,800mm,900mm,1000mm,1100mm,1200mm(或对应的英寸值，如 24in, 36in, 42in, 48in 等)。 - 意义： 必须与您计划安装的服务器/设备深度以及预留的线缆管理、PDU安装空间相匹配，深度不足会导致设备无法完全推入或后门无法关闭；过深则浪费空间，主流深度通常为800mm、900mm、1000mm、1100mm。
-
机架宽度 (Width / External Width):
- 定义： 指机架外部左右两侧的宽度（通常包括侧面板）。
- 标准： 最常见的是 600mm 宽（约24英寸），这个宽度能容纳标准的19英寸安装宽度，并为侧面板、线缆走线提供空间，也有更宽的型号（如800mm）,用于特殊需求或容纳更多设备。
- 型号体现： 通常也会在型号中标注，紧跟在深度之后或单独说明。

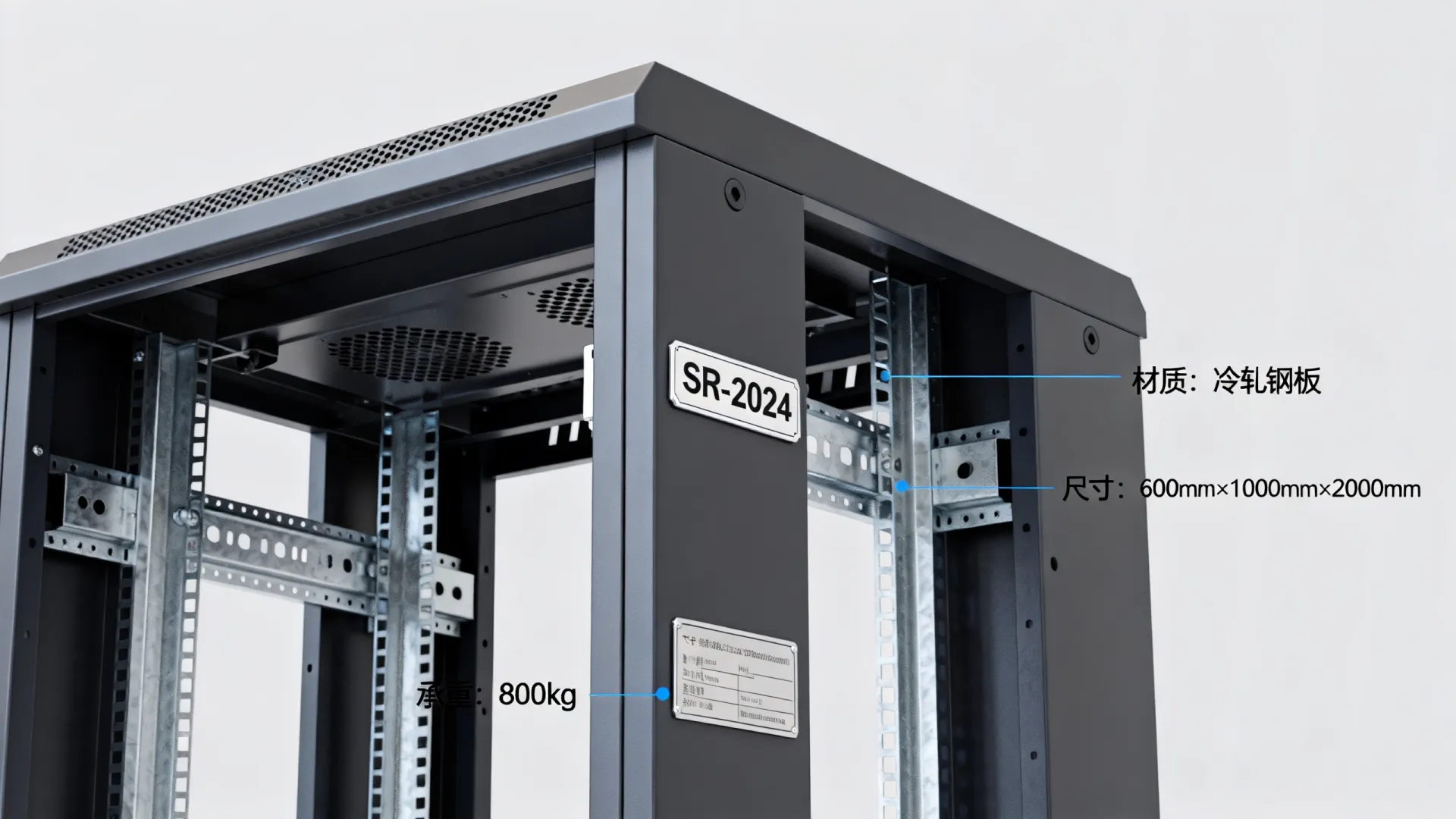

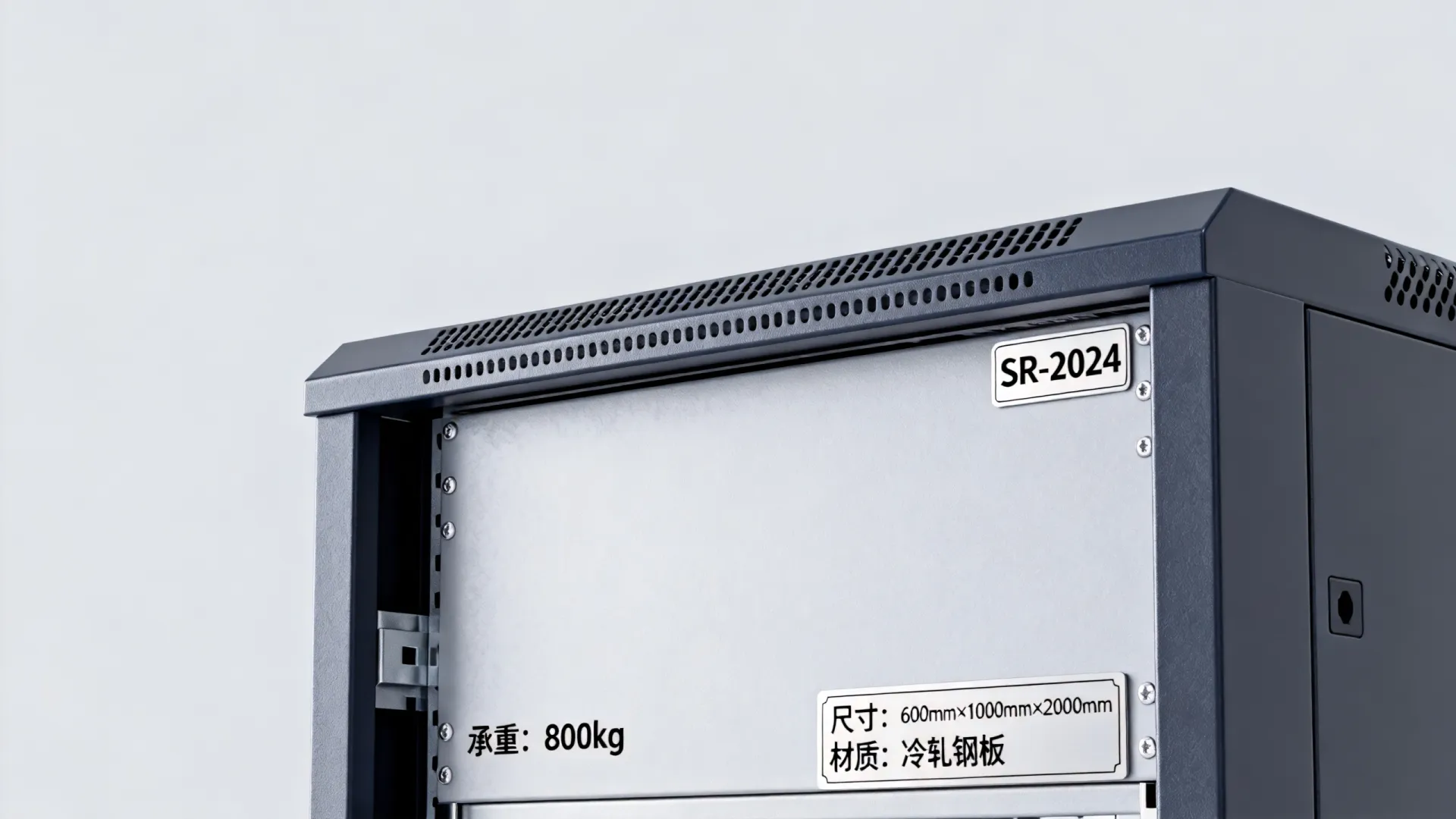

600mm(W) x 1000mm(D) x 42U(H)。
-
承重能力 (Static/Static Load Capacity):
- 定义： 指机架在静态（非移动）状态下，能够安全承受的最大设备总重量（通常包含机架自身重量）。
- 型号体现： 型号中可能不会直接写，但规格书（Datasheet）中一定会明确标注，单位通常是千克(kg)或磅(lb)，常见承重范围从800kg到1500kg甚至更高（如2000kg）。
- 意义： 至关重要！必须计算所有计划安装设备（服务器、存储、交换机、PDU、线缆等）的总重量，并确保机架的承重能力有足够的安全裕量（建议预留20%-30%）,低估承重会导致结构风险。
-
其他关键属性和型号线索：
- 立柱类型： 方孔（Square Hole）还是螺纹孔（Threaded / UNC 10-32, M6），方孔搭配笼式螺母更灵活通用，是现代主流；螺纹孔需直接螺丝固定，兼容性稍差，型号中可能隐含或通过系列名体现（如带“Threaded”字样）。

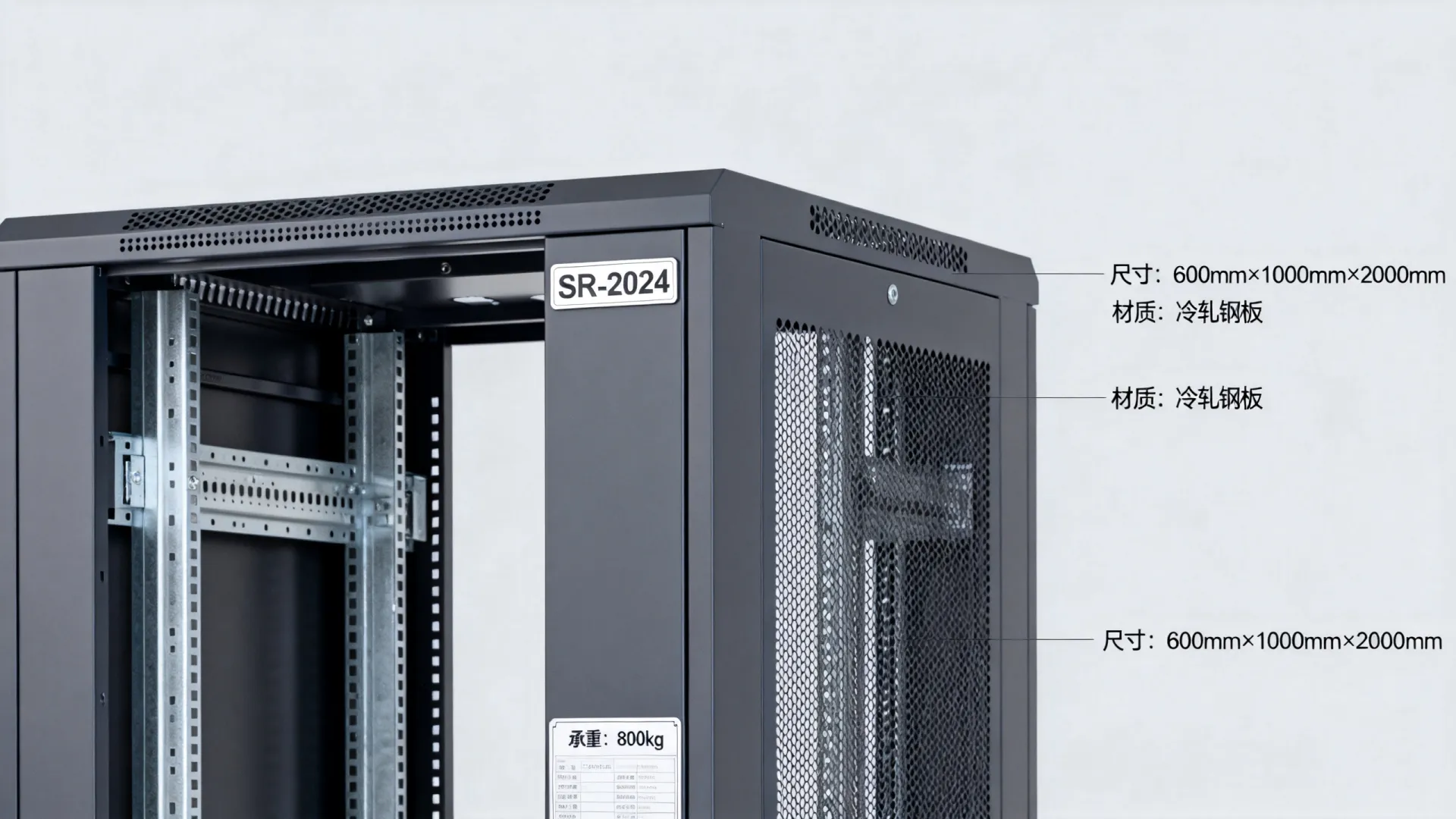

- 前后门类型： 网孔门（Mesh，高通风率，常见）、玻璃门（美观，通风稍差）、实心门（安全、隔音，通风最差），型号后缀可能包含
-M(Mesh),-G(Glass),-S(Solid)。 - 侧面板类型： 是否可拆卸？网孔侧板还是实心侧板？通常型号中不会直接体现,需看规格描述。
- 静态/动态抗震等级： 对于地震多发区或高要求环境，机架可能通过特定抗震认证（如IBC, NEBS, Telcordia GR-63-CORE），型号或系列名可能体现（如带 “Seismic” 字样）。
- 散热设计： 某些型号专为高密度散热优化，可能包含顶部风扇单元（型号可能带
-F或Fan）或支持特定冷热通道封闭方案。 - 制造商系列/型号前缀： 如
APC AR…(施耐德),Dell EMC PowerEdge Rack…,HPE R…,IBM…,威图 TS IT…,图腾 A3…,台达 DRC…等，这些前缀代表了品牌和产品线，不同系列可能有不同的侧重点（如基础款、高级款、抗震款）。 - 配件兼容性： 型号有时也暗示了配套的PDU、滑轨、理线器等配件的兼容性系列。
解读服务器机架型号的实战步骤：
- 抓取核心参数： 首先在型号字符串中寻找
XXU(高度) 和 或x分隔的YYYmm或ZZZ"(深度，可能还有宽度)。图腾 A3.6042–42很可能指42U，60可能指600mm宽（需查证规格书确认）。 - 查阅官方规格书 (Datasheet)： 这是最准确、最可靠的方式！ 直接访问制造商官网，输入完整型号，下载对应的PDF规格书，里面会详细列出：
- 外部尺寸 (W x D x H)
- 内部安装尺寸 (安装宽度、可用深度范围)
- 承重能力 (Static Load)
- 立柱类型 (方孔/螺纹孔,孔间距)
- 前后门及侧面板描述
- 重量
- 可选配件
- 符合的标准/认证
- 理解型号命名规则： 研究特定制造商的型号命名习惯。
APC AR3100： AR系列，31可能代表深度约31英寸(787mm)，00可能是变体，具体需查规格书（AR3100实际深1000mm）。HPE R1000 G3 42U： R1000系列第3代，42U高，深度通常需查规格书（R1000 G3 标准深度1077mm）。Dell EMC PowerEdge Rack 42U 1100D： 42U高,1100mm深。图腾 A3.6042： A3系列，600mm宽，42U高，深度通常需查规格书或型号后缀（如A3.6042-1000指1000mm深）。
- 关注后缀： 型号后缀通常表示变体，如特定门类型(
-M)、深度(-800,-1000)、抗震等级(-S)等。 - 考虑应用场景：
- 标准企业数据中心/机房： 主流选择是42U高、600mm宽、1000mm或1100mm深、方孔立柱、高承重(1200kg+)、网孔前后门的机架。
- 边缘计算/小型办公室： 可能需要更小尺寸（如12U, 18U, 27U）、深度可能600-800mm即可,承重要求相对较低。
- 高密度/HPC/AI： 需要更深（1100mm-1200mm+）、更高承重（1500kg+）、优化散热的机架,可能需要顶部风扇。
- 电信/抗震要求高地区： 必须选择明确标注通过相应抗震认证的型号。
专业选型建议与避坑指南：
- 深度宁大勿小： 为未来设备升级和线缆管理预留空间，选择比当前设备最大深度至少多出150-200mm的机架深度。
- 承重是关键安全指标： 切勿仅凭感觉估算重量，精确计算所有设备、PDU、线缆（尤其光纤跳线有一定重量）、滑轨、理线器的重量总和，并加上20-30%安全余量,选择承重能力远超此总和的机架。
- 确认立柱兼容性： 确保机架的立柱类型（方孔/螺纹孔）与您现有或计划购买的服务器滑轨兼容，方孔立柱是首选,通用性最强。
- 通风效率至关重要： 对于设备密度较高的机柜，务必选择高开孔率（gt;60%）的网孔前后门，避免使用实心门或低开孔率门导致散热不良,侧板类型也影响通风。
- 质量与品牌： 选择信誉良好、符合国际/国内安全标准（如IEC 60297, UL/ETL认证）的知名品牌，结构稳固性、钢材厚度、喷涂工艺、配件精度直接影响长期使用的可靠性和安全性。
- 配件规划： 考虑同时选购或确认兼容的垂直安装PDU（零U）、水平安装PDU（1U/0U）、理线槽/环、滑轨（确保与服务器型号匹配）、KVM托架等。
- 物理空间与环境： 测量机房或安装位置的尺寸（宽、深、高），确保机架能顺利搬运、放置，并留有足够的操作空间（前门至少1米，后门至少0.8米）和散热气流通道,考虑地板承重是否足够。
解读服务器机架型号，就是解码其核心物理参数（U高、宽、深、承重）和关键特性（立柱类型、门类型）的过程，型号本身提供了线索（特别是U数和深度），但务必以制造商官方发布的详细规格书（Datasheet）为最终依据，选型时需紧密结合当前设备需求、未来扩展性、机房环境限制（空间、承重、散热）以及严格的承重安全要求，理解这些规则，您就能精准识别和选择满足业务需求的理想服务器机架，为IT基础设施奠定稳固、高效的基础。
您在为特定应用场景（如AI服务器集群、边缘站点、还是传统企业机房）选型时，最纠结的通常是深度、承重还是散热方案？分享您的挑战,我们一同探讨最优解！
