精准规划与准备、安全稳固安装机柜本体、规范安装导轨与理线装置、有序上架服务器及网络设备、实施科学的线缆管理、完成最终连接与全面测试，每一步都至关重要，直接影响数据中心的安全性、稳定性、散热效率和后期维护便捷性。
安装前的精密规划与准备
-
机架选择与确认：
- 尺寸与规格： 确认机架高度（如42U、45U）、宽度（通常19英寸）、深度（600mm, 800mm, 1000mm, 1200mm等），必须与您计划安装的服务器、交换机、存储设备以及PDU（电源分配单元）的深度要求完全匹配，深度不足是常见错误,会导致设备无法安装或门无法关闭。
- 承重能力： 评估机架最大静态和动态承重，确保能安全支撑所有设备的总重量（包括设备本身、线缆重量）,选择带重型脚轮和调平地脚的机架便于移动与调平。
- 结构与功能： 选择四面方孔条设计，兼容性最佳，确认是否需要并安装好侧板、前后门（通风网门优于玻璃门）、顶盖、垂直理线槽、盲板等配件,考虑静载能力强的机架。
-
场地评估与环境准备：
- 空间布局： 精确测量安装位置，确保机架前后左右留有足够空间（前部至少1.2米用于维护和散热进气，后部至少0.6-1米用于热空气排出和维护，侧面至少0.6米），遵循“冷热通道”隔离原则规划机架朝向。
- 地面承重： 确认机房地板承重能力满足满载机架的要求,必要时加固。
- 电源与制冷：
- 电源： 确认可用电源回路（电压、电流、相位）、PDU的类型（基本型、计量型、开关型）和插口数量/规格（C13, C19等）是否满足所有设备需求，规划冗余电源路径（A/B路）。
- 制冷： 评估机柜位置对应的空调制冷能力，确保能处理机柜的最大热负荷（根据设备功耗计算）,检查地板下或天花板上的通风是否通畅。
- 接地： 确保机房有符合标准的接地系统，准备好机柜接地线缆（通常为黄绿色，截面积符合规范）。
-
工具与人员：
- 工具： 准备水平尺、卷尺、十字/一字螺丝刀（或电动螺丝刀）、扳手、内六角扳手、线缆剪/剥线钳、压线钳（如需做跳线）、扎带/魔术贴、手套、安全眼镜。
- 人员： 至少需要2名或以上有经验的人员协同操作，特别是搬运和安装重型设备时,确保人员了解安全规程。
机柜本体安装：安全与稳固是基石
-

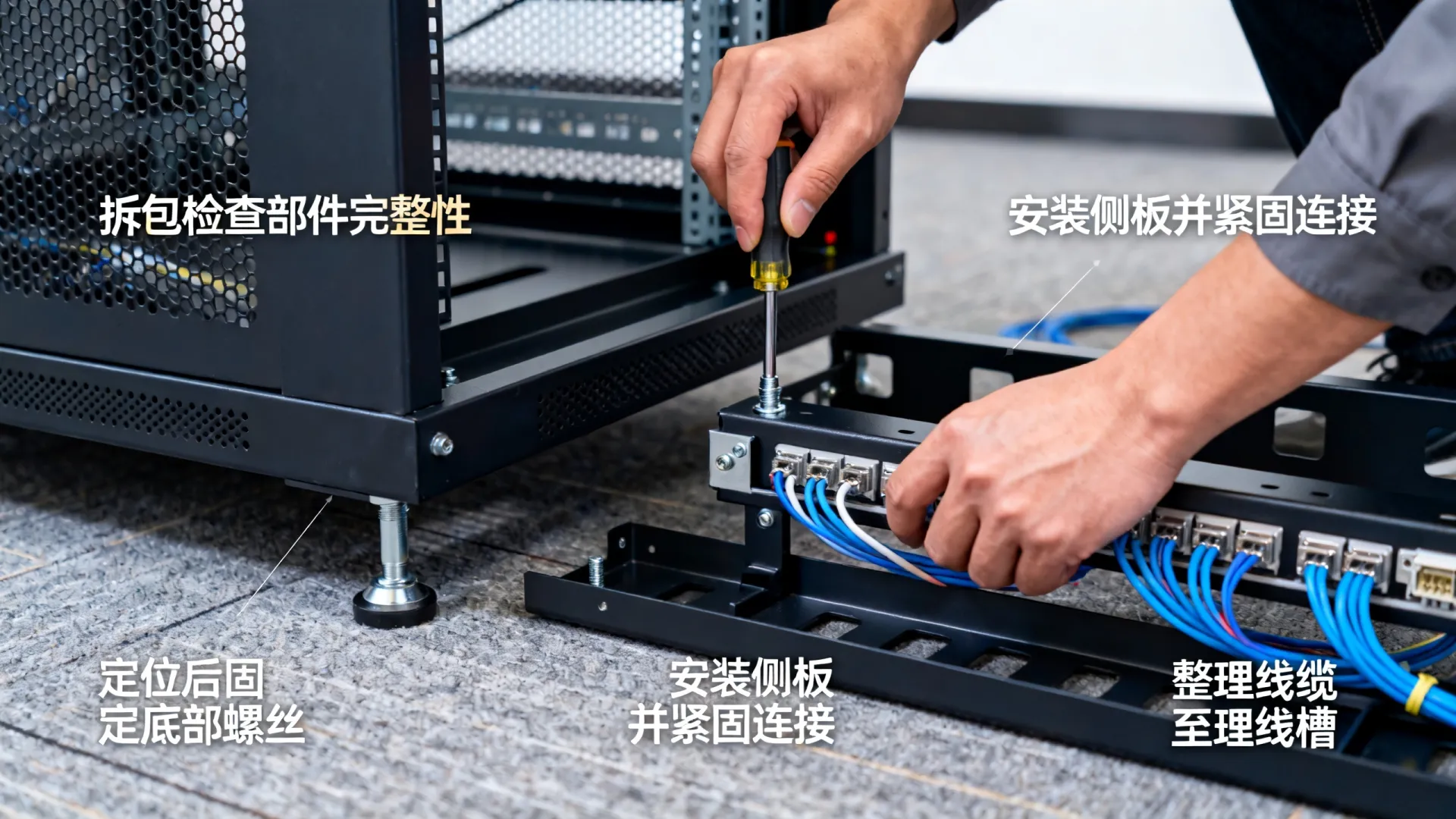

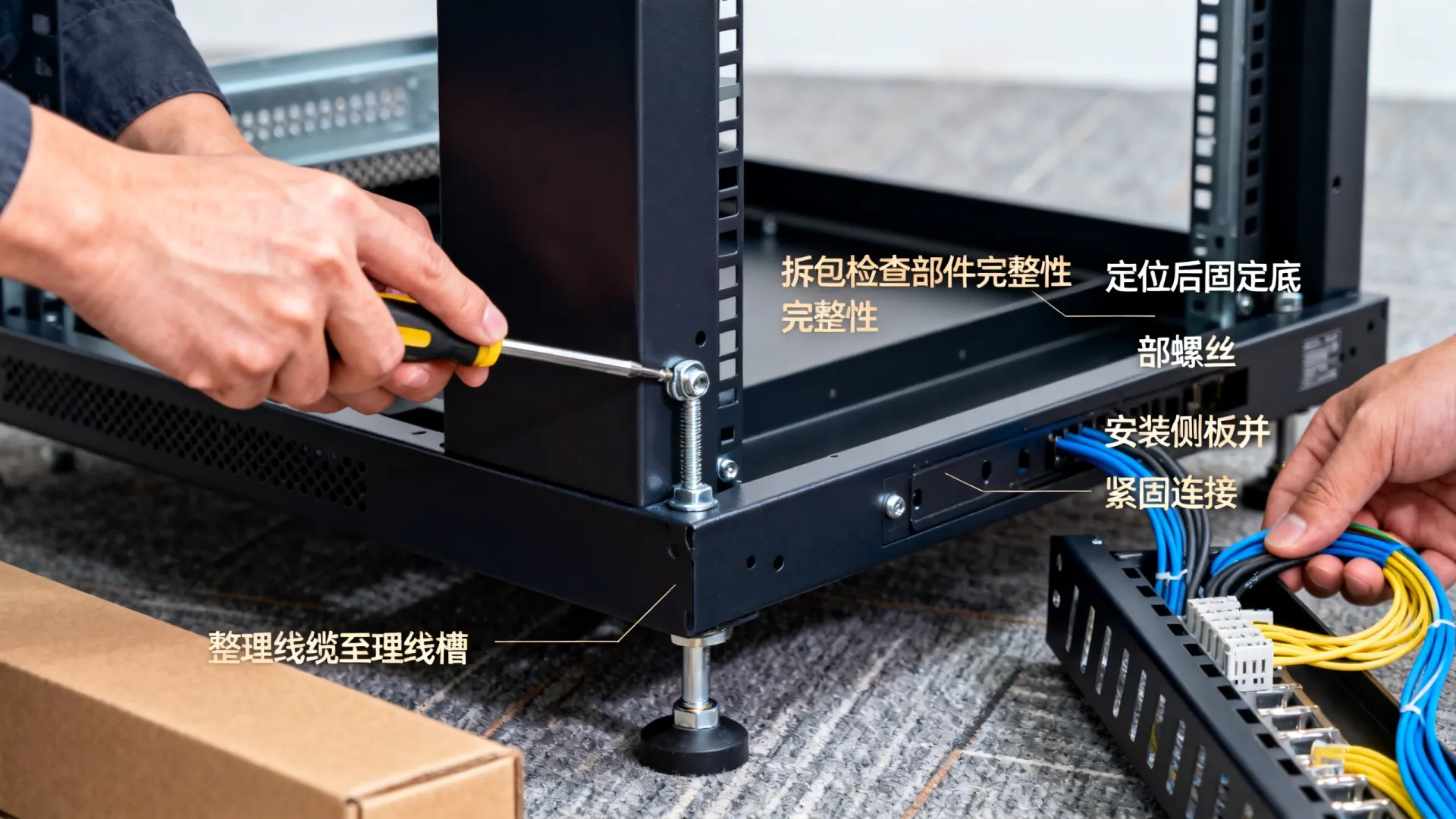

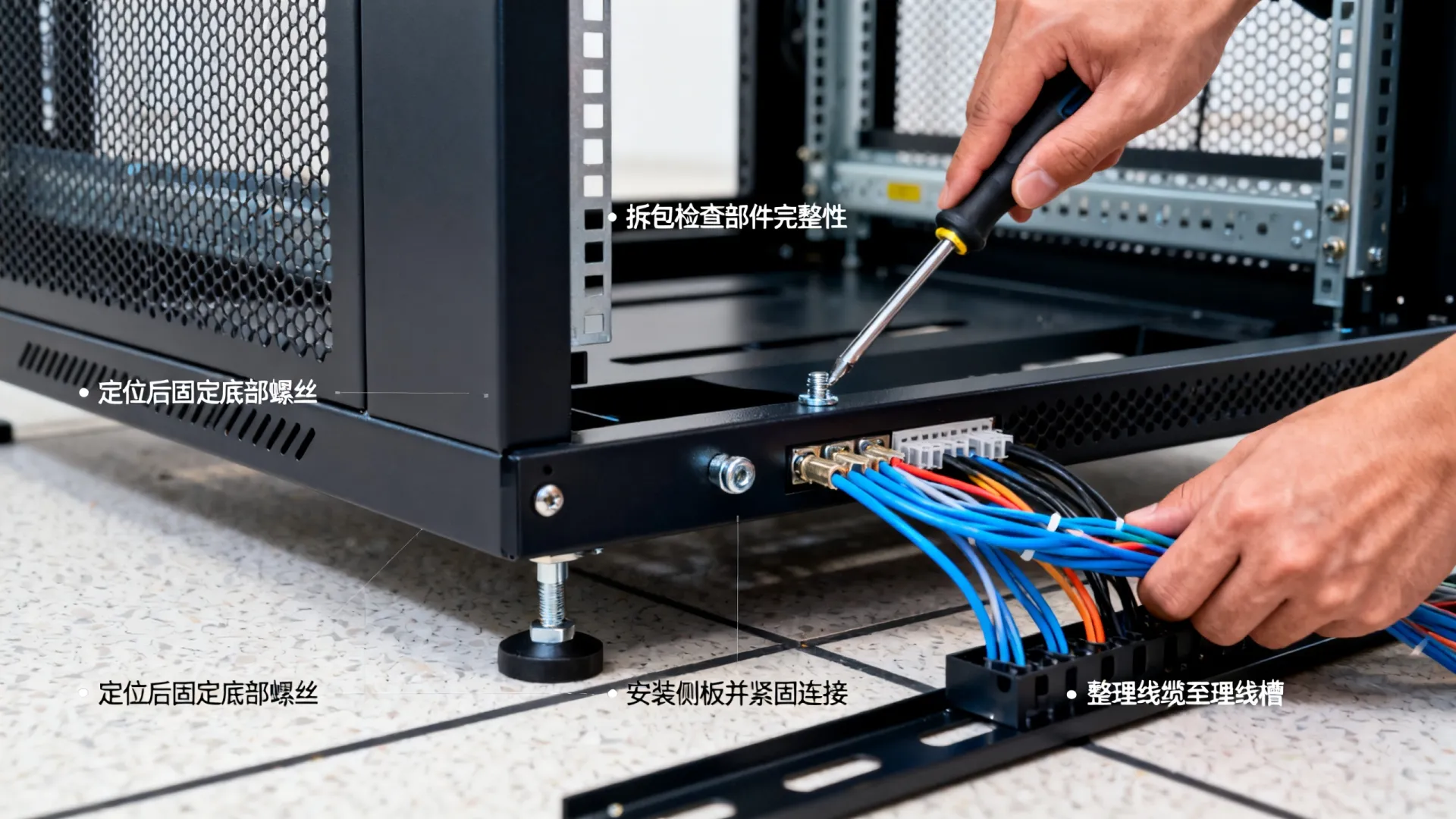

定位与调平：
- 将机柜（若带脚轮）小心移动到预定位置,注意保护地板和设备。
- 使用水平尺仔细调整机柜四角的调平地脚，确保机柜在前后、左右方向都完全水平，这是保证设备顺利安装和设备门正常开关的关键，牢固锁死脚轮（如果可锁定）。
-
并柜（如适用）：
如果需要安装多个相邻机柜组成机柜排，使用厂家提供的并柜套件（连接板和螺栓）将它们牢固地连接在一起，确保顶部和底部都连接稳固，形成一个整体,增强稳定性。
-
接地连接：
- 找到机柜上明确的接地端子（通常位于顶部或底部后方）。
- 使用符合规格（足够粗，如6AWG或根据当地规范）的黄绿色接地线，一端牢固连接到机柜接地端子，另一端连接到机房的接地汇流排或指定接地点，确保连接点金属表面清洁，接触良好，这是防雷击、抗干扰、保安全的核心步骤。
导轨与基础设施安装：构建支撑框架
-
安装方孔条螺母（Cage Nut）：
根据设备（服务器、PDU、配线架等）的安装孔距，在机柜前方和后方（对于需要四点固定的设备）的方孔条上，使用专用Cage Nut安装工具或一字螺丝刀，将足够数量的Cage Nut卡入对应的方孔中，确保安装牢固，螺母的螺纹方向一致（通常开口朝上/下）。
-
安装设备导轨：
- 服务器/设备专用导轨： 绝大多数服务器和存储设备都配有专用导轨套件（通常包含左右两副，每副由内轨和外轨组成），仔细阅读设备安装指南。
- 先将内轨（滑轨）按照说明牢固安装到设备两侧的螺丝孔上。
- 再将外轨（机柜轨）通过螺丝（通常随导轨提供）固定到机柜前方和后方的Cage Nut上，务必使用水平尺确保左右外轨在同一水平高度且平行,精确测量U位是关键。
- 通用托盘（可选）： 对于没有专用导轨或不规则尺寸的设备，可使用通用服务器滑轨或托盘，同样固定在前后方孔条的Cage Nut上。
- 服务器/设备专用导轨： 绝大多数服务器和存储设备都配有专用导轨套件（通常包含左右两副，每副由内轨和外轨组成），仔细阅读设备安装指南。
-
安装PDU（电源分配单元）：
- 确定PDU安装位置（通常在机柜后方两侧或中部的垂直安装空间）。
- 使用配套的安装支架或直接通过PDU自带的安装孔，用螺丝将其牢固固定在机柜的方孔条上（同样使用Cage Nut）。
- 重要： 规划好冗余PDU的安装位置（A/B路分开）,并确保其输入电源线能方便地连接到对应的上游电源插座或列头柜。
-
安装理线装置：
- 垂直理线槽： 在机柜两侧或中部安装垂直理线槽,用于主干线缆的纵向走线。
- 水平理线架： 在配线架（网络、光纤）上下方安装1U或2U的水平理线架（或理线环）,用于设备跳线的水平管理和弯曲半径控制。
- 预先安装好这些设施,为后续的线缆管理打下良好基础。
服务器及网络设备上架：规范与协作
-
设备就位：
- 两人协作，平稳抬起服务器/设备（注意重心，通常较重部分在后）。
- 将设备前端（已安装内轨）对准机柜上已安装好的外轨滑槽。
- 平稳地将设备推入外轨，直到听到锁扣“咔哒”声或确认设备完全推到底,切勿强行推入。
-
设备固定：
- 在设备前部的安装耳（通常是L型金属片）上，使用配套的螺丝（通常随导轨或设备提供）将其固定到机柜前方方孔条的Cage Nut上，对于关键设备或较高机柜上层的设备，建议在设备后部也找到固定点（如果有）进行加固。固定螺丝是防止设备意外滑出的最后一道保险，必不可少。
-
安装网络/光纤配线架：
在规划的U位上（通常在机柜中上部），使用螺丝和Cage Nut将网络配线架（Patch Panel）或光纤配线盒（Optic Distribution Frame）牢固固定在机柜方孔条上。
线缆管理：整洁与效率的艺术
-
电源线布放：
- 将设备的电源线从设备后部引出。
- 就近（尽量短）接入安装在机柜两侧或中部的PDU上对应的插座，确保A、B路电源分别接入不同的冗余PDU。
- 使用魔术贴扎带将电源线分组捆扎整齐，沿着机柜边缘或垂直理线槽布放，避免遮挡散热风道和阻碍气流,避免过度弯曲。
-
数据线布放（网线、光纤、KVM等）：
- 设备端连接： 将网线、光纤跳线、管理线（如iLO/iDRAC, KVM）连接到设备后部对应的接口上。
- 走线路径：
- 从设备后部引出的线缆,应立即引导至就近的水平理线架或垂直理线槽。
- 水平线缆应通过水平理线架进行整理，保持平顺，预留适当余量（避免拉紧），确保弯曲半径（尤其光纤，gt;4cm或遵循厂商要求）。
- 纵向主干线缆应放入垂直理线槽内,使用魔术贴分层捆扎固定。
- 配线架端连接： 线缆的另一端连接到网络配线架或光纤配线盒对应的端口上，务必做好清晰、持久的标签（两端标签！）。
最终连接、测试与文档
-
连接上游：
- 将PDU的输入电源线连接到机房的电源插座或列头柜的断路器输出端，确认A/B路连接正确。
- 将网络配线架上的端口通过跳线连接到核心交换机或汇聚交换机的对应端口,光纤同理。
-
加电前检查：
- 再次检查所有设备是否固定牢固。
- 检查所有电源线、数据线连接是否正确、牢固。
- 检查线缆管理是否规范，无挤压、过度弯曲,未遮挡散热口。
- 移除机柜内所有包装材料和工具。
-
逐步加电与测试：
- 先接通PDU输入电源（或合上上游断路器）。
- 按顺序（建议从核心网络设备开始）逐一开启服务器及存储设备。
- 观察设备指示灯状态,是否有异常报警。
- 通过管理口（iLO/iDRAC/iRMC等）或操作系统，检查设备硬件状态（温度、风扇、电源、磁盘等）是否正常。
- 测试网络连通性（Ping, Traceroute）、存储访问、应用服务等是否正常。
-
文档记录：
- 机柜图： 绘制并保存机柜的U位图，清晰标注每个U位上安装的设备名称、型号、IP地址、管理IP、用途。
- 线缆标签： 确保所有重要线缆（电源、网络主干、光纤）两端都有清晰、一致的标签,并记录在文档中。
- 资产清单： 更新资产管理系统,记录新安装设备的所有信息。
专业见解与关键考量
- 冷热通道隔离： 机柜前门（冷风进气）应对齐冷通道，后门（热风排气）应对齐热通道，务必安装机柜后门（通风网门），并在所有空U位安装盲板（Blanking Panel），这是强制冷空气有效通过设备散热的关键，能显著降低制冷能耗高达20%或更多,忽视盲板是散热效率低下的常见原因。
- 承重分布： 重型设备（如大容量存储、UPS电池）尽量安装在机柜中下部，以降低重心，提高稳定性,利用机柜底部的承重区域。
- 维护空间预留： 在规划设备安装U位时，不仅要考虑设备本身高度，还要在其上下预留1U或更多的空间，便于插拔线缆、更换硬盘、维护导轨和散热,设备堆叠过密是维护噩梦。
- 线缆管理优先级： 良好的线缆管理绝非仅为了美观，它能显著改善机柜内气流散热、降低故障排查时间（数小时 vs 数分钟）、避免误拔线缆、延长线缆寿命，从一开始就严格执行，比后期整理容易百倍,优先使用可重复使用的魔术贴扎带。
- 标签是生命线： 清晰、准确、持久的标签系统是高效运维的基础，投资好的标签打印机和耐用的标签材料,每次维护后及时更新标签和文档。
服务器机架的安装是一项需要精密规划、规范操作和团队协作的技术工作，它远不止是将设备塞进柜子那么简单，而是构建一个安全、稳定、高效、易于维护的数据中心物理基础的关键环节，严格遵守安装规范，重视细节（如接地、调平、盲板、线缆管理、标签），并融入对散热、承重、维护的前瞻性考量，才能确保您的IT基础设施在未来的运行中坚若磐石，一次成功的安装,将为后续多年的稳定运行铺平道路。
您在服务器机架安装过程中，遇到过哪些最具挑战性的问题？（是空间规划、承重计算、散热设计还是线缆管理？）或者您有哪些独特的安装技巧和经验愿意分享？欢迎在评论区交流讨论！
