服务器机架专业安装核心指南
准确回答： 服务器机架安装是一项需要精密规划与规范操作的技术工作，核心流程包括：环境与工具准备 → 机柜固定与水平校准 → 导轨精准安装 → 设备平稳上架 → 科学布线管理 → 全面通电测试与散热验证,严格遵循步骤与安全规范是保障设备稳定运行的基础。
安装前的精密准备
- 场地与环境核查：
- 承重确认： 精确测量机房地板承重能力（单位：kg/m²），务必远超满载机柜总重量（含设备、线缆、PDU）。关键提示： 常见错误是仅考虑设备重量而忽略线缆、配件的附加重量。
- 空间规划： 机柜前后门需预留≥80cm操作空间，侧面预留≥10cm散热通道，顶部预留≥30cm线缆管理及散热空间，精确测量门框、过道尺寸,确保机柜能无障碍运输到位。
- 供电与制冷： 确认PDU电源相位、电压（如208V/240V）、电流容量（安培数）完全匹配设备需求，精确计算总功耗，验证空调制冷量（kW）足以覆盖区域热负荷。
- 地面平整度： 使用激光水平仪检测地面，不平整度需≤3mm/m,否则必须使用专业垫片调平。
- 工具与配件清单 (专业级必备)：
- 高精度激光水平仪、数显扭矩扳手（范围：2-25Nm）、绝缘手套、ESD防静电腕带
- M6/M8规格机柜专用螺栓螺母套件、机柜配套导轨套件（区分塔转机架/原生机架设备）
- ♂️ 专业级线缆剪、剥线钳、光纤研磨仪（若涉及）、不同规格理线器、工业级扎带/魔术贴
- 万用表、PDU相位检测器、红外测温枪

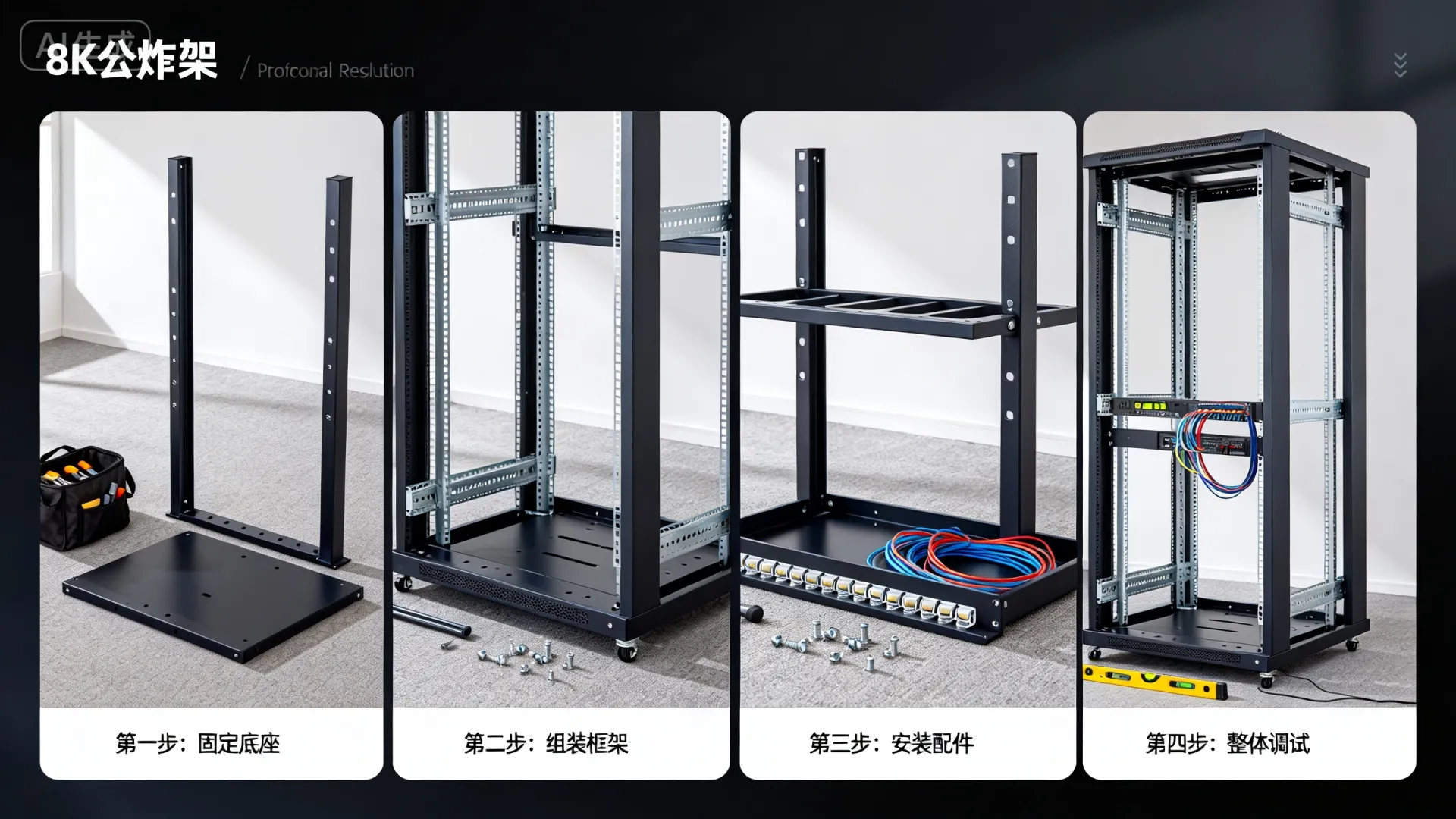

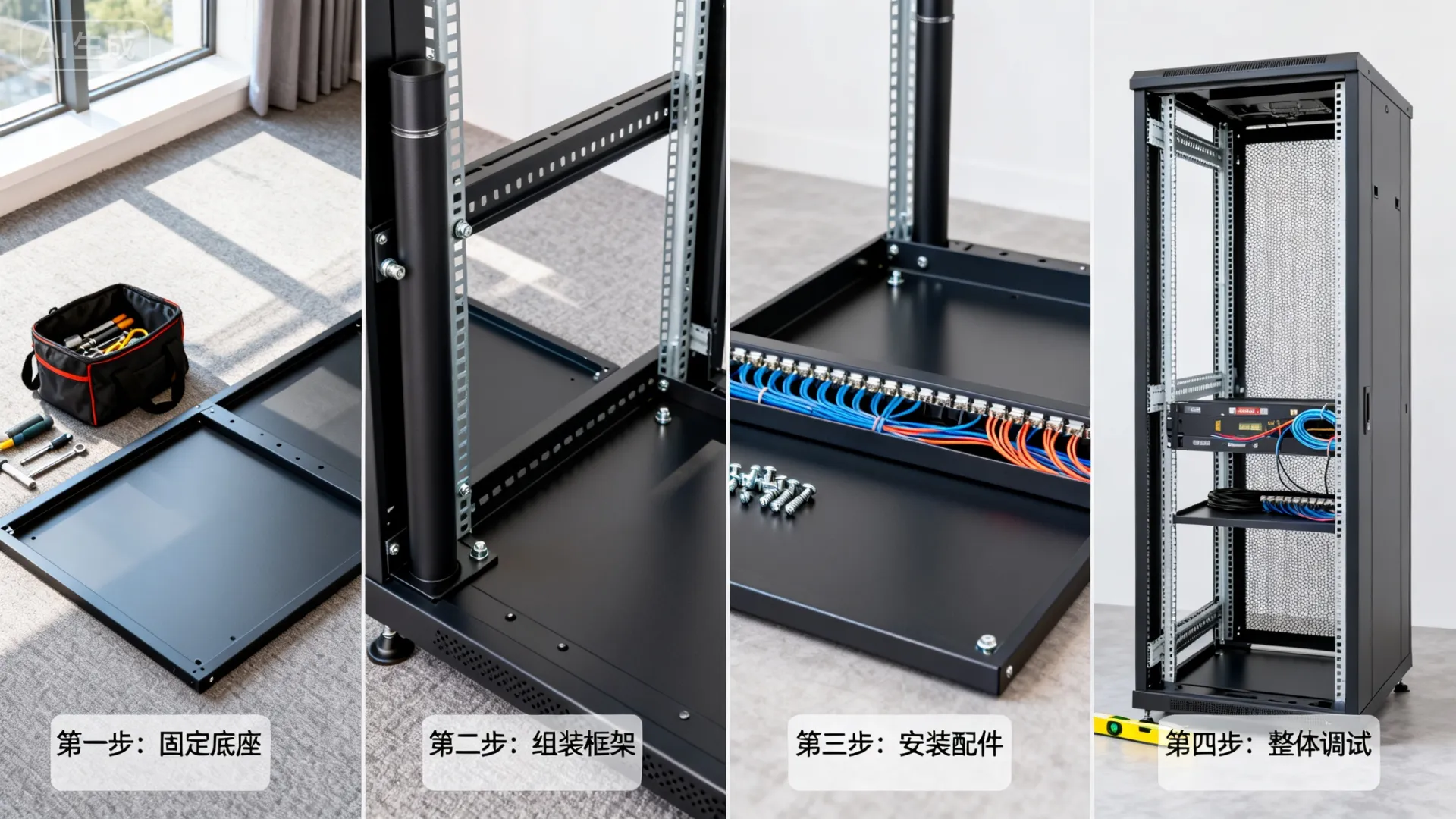

- 机柜开箱与预组装：
- 拆除包装后，立即检查钣金有无运输变形、漆面损伤、配件缺失。
- 按图纸组装侧板、前后门（注意门铰链方向）、顶盖、底座。切勿一次性拧紧所有螺栓，待初步调整后再逐次按对角线顺序紧固至标准扭矩。
机柜固定与水平校准 (安全基石)
- 精准定位： 依据机房平面图，使用卷尺、墨线弹出机柜底座轮廓线,前后门开启方向需明确标注。
- 抗震加固 (高要求场景)：
- 在混凝土地面标记锚栓孔位，使用冲击钻钻孔（孔径、深度严格匹配抗震器件规格）。
- 注入高强化学锚栓胶，插入抗震螺栓，待固化后安装抗震底座，使用扭矩扳手紧固至厂家指定值（50Nm）。
- 绝对水平校准：
- 将机柜放置于预定位置（或抗震底座上）。
- 使用激光水平仪在机柜四角立柱顶端测量：
- 横向（左右）水平误差 ≤1mm/m
- 纵向（前后）水平误差 ≤1mm/m
- 若超差，在机柜底座四角旋入精密调平脚垫（带锁紧螺母），反复调整直至达标。这是设备稳定与导轨顺畅的关键！
导轨安装与设备上架 (核心操作)
- 导轨选型与确认：
- 核对服务器/设备型号与导轨型号是否完全兼容（厂商官网查询兼容列表）。
- 区分方形孔（最常见）、圆形孔、螺纹孔机柜，选用对应安装附件（如方孔Cage Nut）。
- 导轨安装标准化流程：
- 测量定位： 依据设备高度（单位：U），确定其在机柜中的起始U位（如从第10U开始）。关键： 设备前后导轨必须在同一水平高度！
- 安装内轨：
- 将内轨（固定在设备两侧的部分）与设备侧壁螺丝孔精确对齐。
- 使用扭矩扳手，按对角线顺序分次拧紧螺丝（扭矩值参考设备手册，通常2-3Nm）。
- 安装外轨：
- 将外轨（固定在机柜立柱的部分）后端（通常有固定卡扣）先卡入机柜后方立柱的目标U位方孔。
- 抬起外轨前端，滑入前方立柱对应U位方孔，听到明确“咔嗒”锁定声。
- 必须检查： 前后外轨是否均水平且处于同一高度！使用卷尺测量机柜两侧对应孔位距离是否一致。
- 设备平稳上架：
- 两人操作（一人为主力托举，一人辅助引导），主力人员位于设备后方,双手紧握设备后部把手或机箱底部承重部位。
- 将设备内轨前端对准已安装好的外轨后端滑槽，缓慢、平稳推入，辅助人员在前方观察导轨咬合情况,避免错位。
- 当设备完全推至工作位置，确保内轨锁定机构（通常为蓝色扳手）自动弹起或手动卡紧,设备无前后晃动。
- 重型设备上架技巧：
- 超重（>25kg）设备强烈建议使用液压升降机柜托盘车。
- 若人工搬运，必须佩戴防滑手套，采用腿部发力，保持背部挺直,设备紧贴身体。
专业级线缆管理 (整洁与散热的关键)
- 分层规划：
- 电源线： 统一部署在机柜一侧（如左侧）,使用宽绑带固定于垂直理线槽。
- 数据线 (网线/光纤)： 部署在另一侧（如右侧），与电源线物理隔离（≥30cm）。核心原则： 避免交叉！
- 零U配线架应用：
- 在设备上方或下方安装1U/0U（侧装）配线架,作为跳线汇聚点。
- 设备端口 → 配线架后端：使用合适长度的跳线（预留少量余量即可）。
- 配线架前端 → 核心交换机：使用标准长度跳线,便于维护。
- 精细理线工艺：
- 使用魔术贴扎带（非一次性塑料扎带）分组绑扎线缆,松紧度以可轻松插入手指为宜。
- 在机柜顶部/底部、垂直理线槽内进行S型弯或Ω型弯布线，杜绝直角弯折,尤其光纤！
- 线缆弯曲半径：网线≥4倍线径，多模光纤≥10倍线径，单模光纤≥15倍线径。
- 标签系统 (运维生命线)：
- 采用专业线缆标签机打印。
- 在线缆两端距接口≤5cm处粘贴标签。
- 标注清晰信息：源设备/端口 -> 目标设备/端口（如：
SVR01-P1 -> SW01-G1/0/24）。
通电、测试与散热验证 (最终保障)
- 安全通电前检查：
- PDU接线验证： 使用相位检测器确认PDU接线正确（左零右火，地线可靠）,无短路。
- 设备连接复查： 所有电源线、数据线连接牢固无误，设备电源开关处于“OFF”。
- 分阶段上电：
- 先开启机柜主PDU开关。
- 按设备重要性/启动顺序，逐台开启设备电源,观察设备指示灯状态。
- 关键测试项目：
- 网络连通性： 使用笔记本直连设备管理口/IPMI口，测试网络可达性、登录管理界面。
- 远程管理功能： 验证iDRAC/iLO/ILOM等带外管理功能正常。
- 负载与散热测试： 运行压力测试工具（如Prime95, Linpack），使用红外测温枪监测设备进出风口温度、CPU/硬盘温度，确保在安全阈值内。听辨异响（风扇/硬盘）。
- 接地可靠性： 使用万用表测量机柜接地端子与机房主接地排间电阻（应<1Ω）。
- 散热通道优化：
- 确认机柜采用前进风后出风标准布局。
- 安装盲板（空白挡板）封堵所有未使用的U位，强制冷风穿过设备而非绕行。
- 根据热成像或测温数据，调整空调送风量、风速或设备位置。
