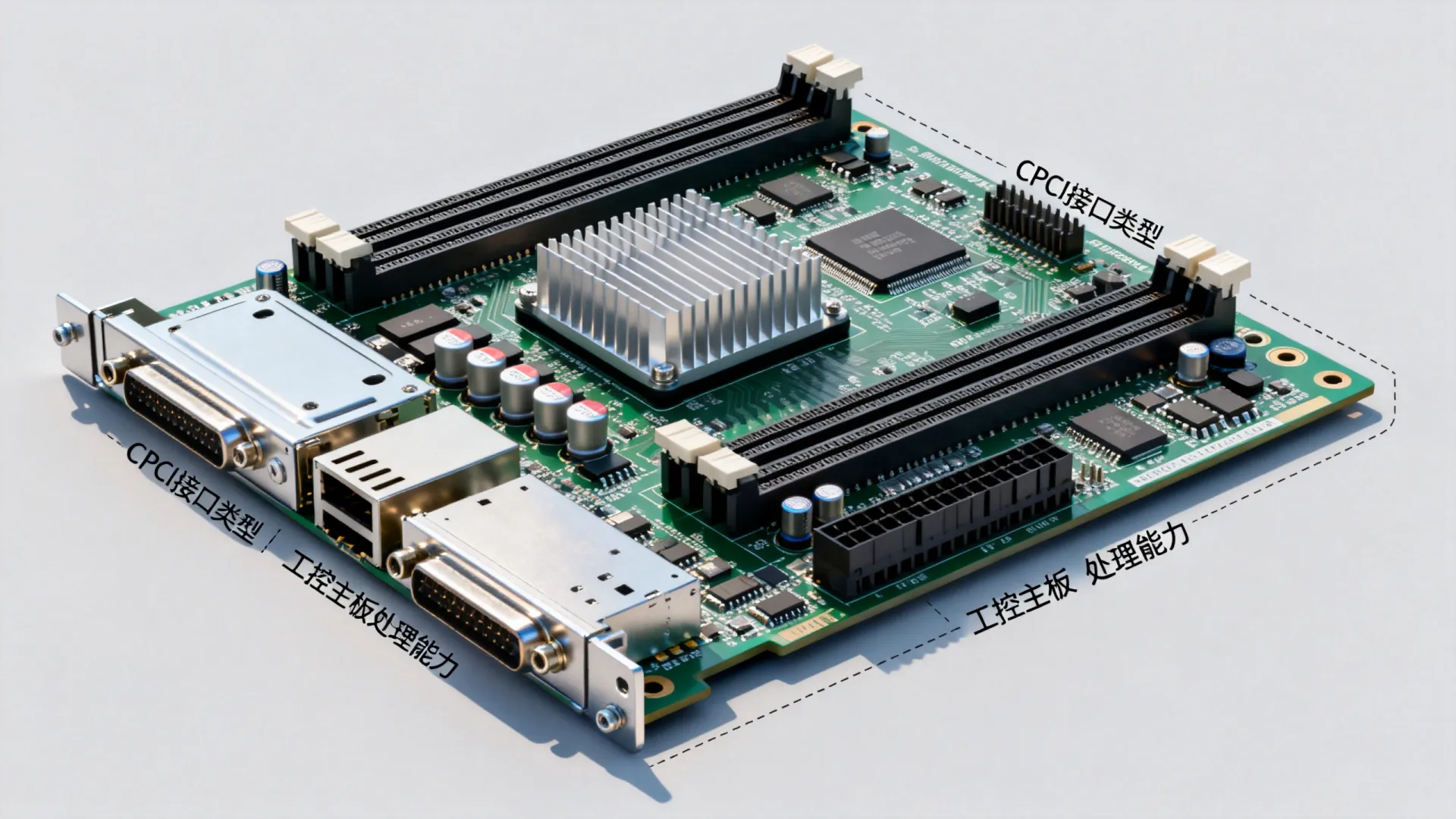

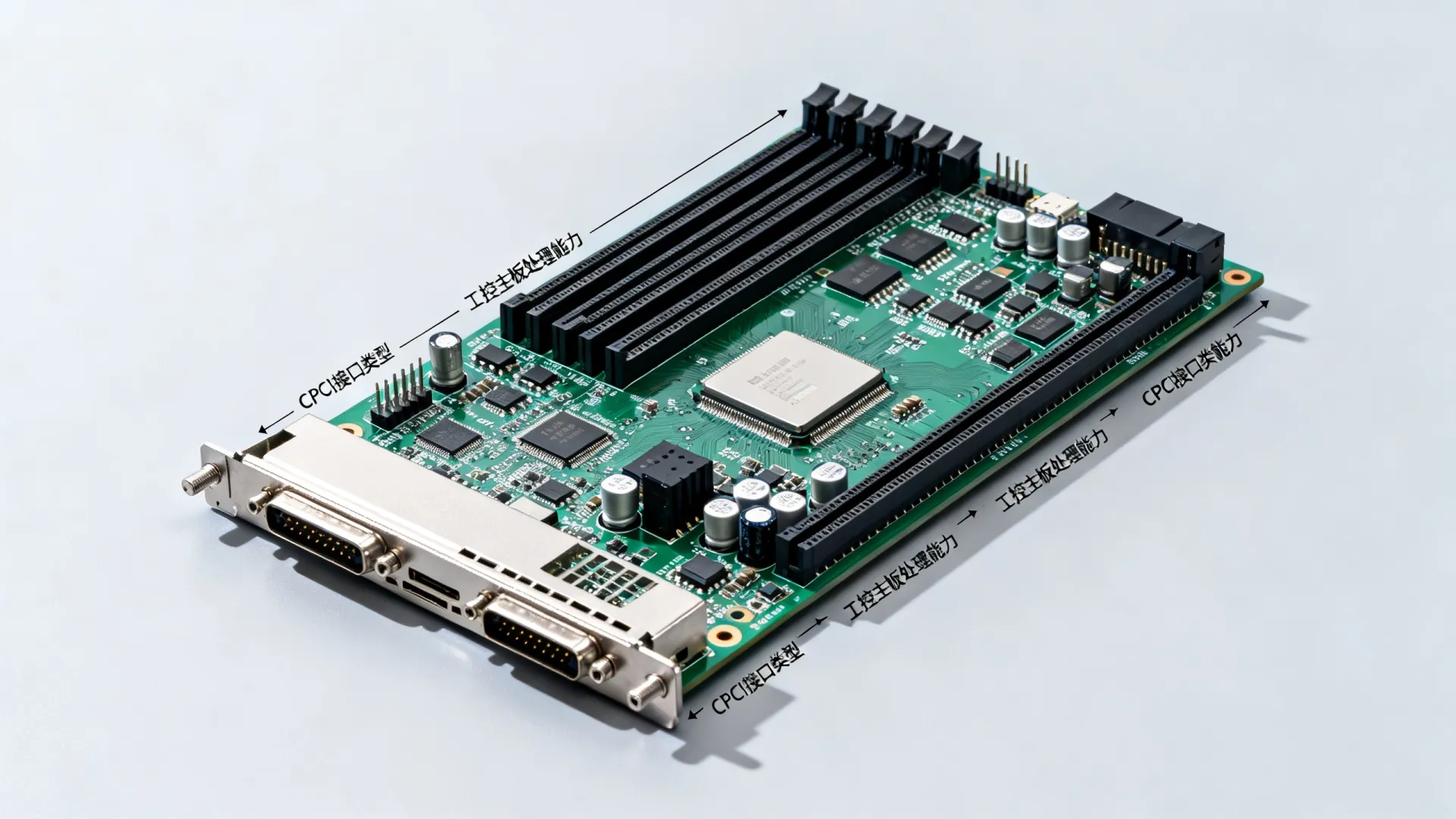

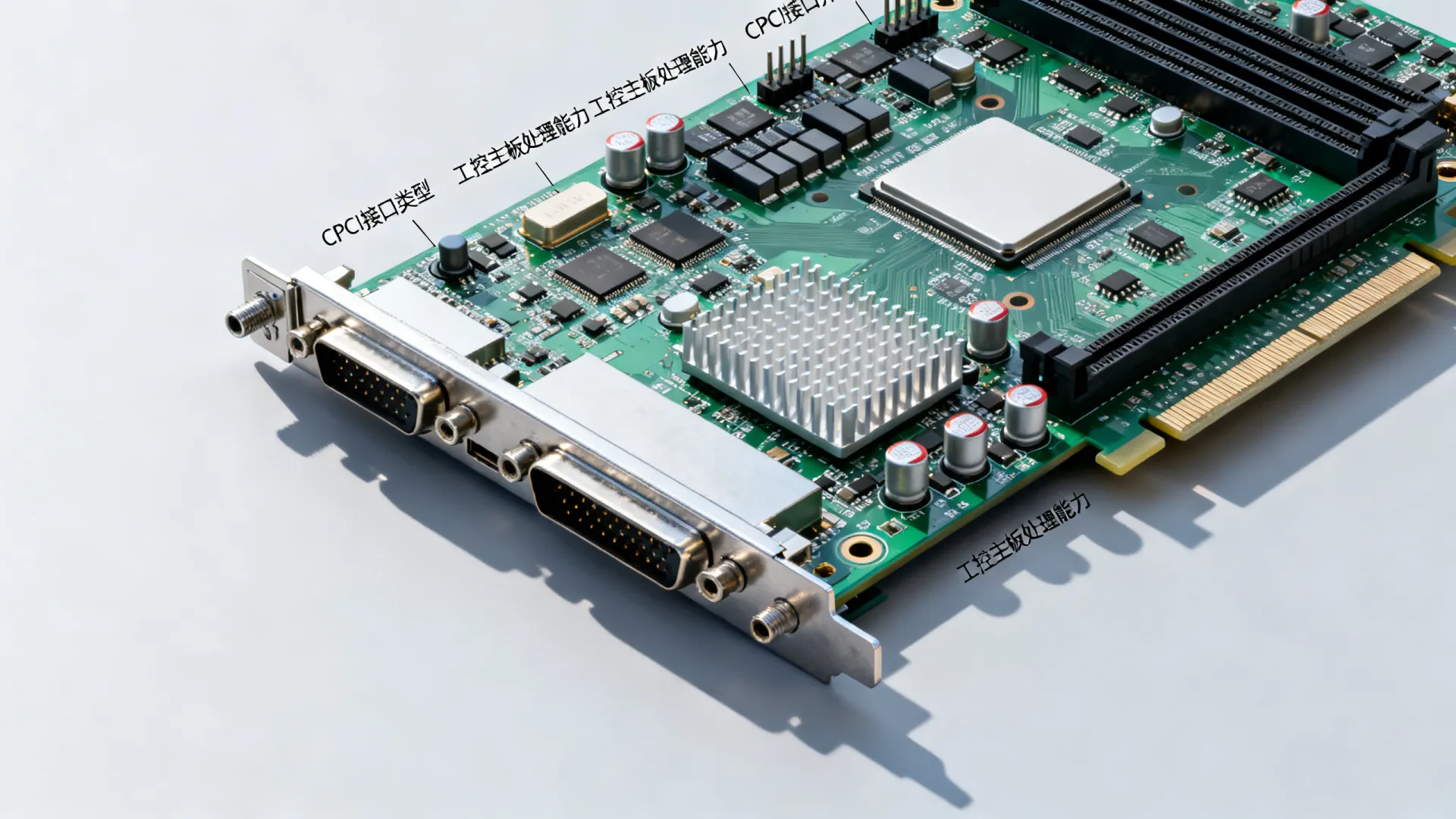

CPCI开发板为工业控制、测试测量、通信设备等领域提供了高可靠、模块化的硬件平台,掌握其程序开发是释放其强大潜力的关键。
理解CPCI的核心：坚固的工业总线基础
CPCI (CompactPCI) 并非简单的电路板，而是建立在坚固的工业标准PCI总线之上,其核心优势在于：
- 高可靠性： 欧式卡结构、气密性针孔连接器、金属导冷支撑，使其能承受严苛的振动、冲击和温度环境。
- 热插拔 (Hot Swap)： 符合PICMG 2.1/R1.0规范的系统支持在系统不断电的情况下插入或拔出板卡,对需要高可用性的系统至关重要。
- 模块化与可扩展性： 标准化的背板插槽设计，方便不同类型的功能板卡（CPU板、I/O板、DSP板、通讯板等）组合,构建复杂系统。
- 成熟生态系统： 得益于与PCI的软件兼容性，拥有丰富的驱动、操作系统支持和开发工具链。
程序开发需时刻牢记这些特性,确保软件能充分利用硬件优势并满足工业级应用的稳定性要求。
开发环境搭建：构建稳固的基石
-
硬件准备：
- CPCI开发板（目标板）
- CPCI机箱与背板
- 系统控制器板（SBC – System Board Computer,通常作为主控）
- 必要的I/O连接线缆
- 调试工具（如JTAG调试器、串口线/网线用于控制台）
- 稳定可靠的电源
-
软件准备：
- 操作系统选择：
- 实时操作系统 (RTOS)： VxWorks, QNX, RT Linux (PREEMPT_RT) 是工业控制的常见选择,提供确定性的响应和硬实时性能。
- 通用操作系统： Linux (标准内核或实时补丁版) 因其开源、强大驱动支持和丰富生态被广泛采用，Windows Embedded 在特定场景也有应用。
- 工具链： 根据所选OS，安装对应的交叉编译工具链（如ARM/Linux的
gcc-arm-linux-gnueabihf，PowerPC/VxWorks的Wind River编译器等）。 - 板级支持包 (BSP)： 这是关键！ 从开发板供应商处获取或自行移植针对特定CPCI开发板的BSP，BSP包含启动代码、硬件初始化程序、设备驱动框架和配置文件,是操作系统与底层硬件沟通的桥梁。
- 集成开发环境 (IDE)： 如Eclipse (配合CDT插件)、Visual Studio (用于Windows开发)、Wind River Workbench (VxWorks) 等，提升编码、编译、调试效率。
- 调试工具： GDB (配合gdbserver)、JTAG调试器（如Lauterbach TRACE32, Segger J-Link）、串口终端工具（如PuTTY, Minicom）。
- 操作系统选择：
核心开发流程与关键技术点
-
BSP定制与内核构建：
- 解压并理解供应商提供的BSP包结构。
- 根据实际硬件配置（如内存大小、启动设备、外设连接）修改BSP配置文件（如Linux的DTS设备树文件、VxWorks的config.h）。
- 配置操作系统内核，选择必需的驱动模块,裁剪不需要的功能以优化性能和尺寸。
- 使用交叉编译工具链编译生成操作系统内核映像（如Linux的
uImage/zImage，VxWorks的vxWorks）。 - 将编译好的BSP和内核烧写到目标板的启动设备（Flash, SD卡等）。
-
外设驱动开发：
- 理解硬件手册： 深入研究CPCI板卡上的关键芯片（FPGA、专用ASIC、ADC/DAC、网络控制器、串口控制器等）的数据手册和寄存器定义。
- 利用现有框架： 在Linux中，遵循内核驱动模型（Platform Driver, PCI Driver, Char Device等）编写驱动，在RTOS中,使用其提供的驱动开发接口。
- PCI配置空间访问： CPCI设备本质上是PCI设备，驱动首要任务是正确读取/配置PCI BAR (Base Address Register) 以获取设备内存或I/O空间的基地址。
- 中断处理 (IRQ)： 实现高效、可靠的中断服务例程 (ISR)，在支持MSI/MSI-X的系统中优先使用，可提高中断效率,处理中断共享问题。
- 内存映射I/O (MMIO)： 大多数高性能外设通过MMIO访问,驱动需正确映射BAR对应的物理地址到内核或用户空间虚拟地址。
- DMA操作： 对于高速数据传输（如网络包、采集数据流），实现DMA驱动是提升性能的关键，需处理缓冲区分配、DMA描述符设置、地址映射（IOMMU/SMMU）、同步等问题。
-
热插拔 (Hot Swap) 支持实现：
- 硬件层面： 确保CPCI板卡和背板符合PICMG 2.1规范（长短针结构、预充电、热插拔控制器）。
- 软件层面 (重点与难点)：
- 驱动支持： 驱动必须实现热插拔回调函数，在Linux中，驱动需提供
.slot_reset,.resume,.remove等方法（属于struct pci_driver或struct pcie_port_service_driver）,在RTOS中需使用其特定的热插拔API。 - 状态管理： 在设备插入时，驱动需安全地初始化硬件、分配资源、注册设备，在拔出前，驱动需安全地停止数据传输、释放资源、注销设备。必须处理正在进行中的操作和资源锁的释放。
- 事件通知： 操作系统（如Linux的udev）或中间件需能接收和处理来自硬件（热插拔控制器）的热插拔事件（插入、拔出、故障）,并通知相应的驱动和应用程序。
- 用户空间交互： 开发守护进程或工具（如使用Linux的
libudev）监听热插拔事件，执行预定义的脚本（如自动加载/卸载驱动、启动/停止应用程序、通知用户）。
- 驱动支持： 驱动必须实现热插拔回调函数，在Linux中，驱动需提供
-
应用程序开发：
- 基于驱动提供的接口（设备文件、sysfs节点、专用API库等）开发上层应用逻辑。
- 在实时系统中，注意任务的优先级划分、同步机制（信号量、互斥锁、消息队列）和避免优先级反转。
- 实现健壮的错误处理和日志记录机制。
- 对于需要高带宽的应用，优化数据传输路径（如使用零拷贝技术）。
实战技巧与排错锦囊
- 调试初期： 优先确保串口控制台正常工作，这是最基础的调试输出通道，利用
printk(Linux内核) 或printf(应用/部分BSP) 进行日志跟踪。 - PCI设备识别问题： 使用
lspci -vvv(Linux) 或类似工具检查设备是否被枚举，BAR是否被正确分配，检查硬件连接、背板插槽、PCI ID配置。 - 中断不触发： 检查驱动中断注册是否成功，中断号是否正确，硬件中断线是否连接/使能，中断共享时是否调用了
IRQF_SHARED标志。 - DMA传输失败： 检查DMA缓冲区物理地址是否正确（使用
dma_map_single/page等API获取），是否在设备支持的地址范围内，Cache一致性是否处理（DMA_ATTR_宏）,IOMMU配置是否正确。 - 热插拔不稳定： 重点检查驱动在
remove回调中是否彻底释放了所有资源（内存、中断、DMA通道、定时器等），状态机是否处理了所有可能的中断状态，确保软件状态与硬件状态同步,利用逻辑分析仪或示波器观察热插拔控制信号时序是否符合规范。 - 性能瓶颈： 使用
perf(Linux),oprofile或 RTOS 自带的分析工具定位热点代码，优化锁粒度、算法，考虑使用批处理、环形缓冲区减少上下文切换。
驾驭工业力量的关键
CPCI开发板的程序开发，核心在于深刻理解其工业总线特性（特别是PCI基础和热插拔）与具体板卡硬件的结合，成功的关键在于扎实的BSP定制、严谨的驱动开发（尤其是PCI配置、中断、DMA和热插拔支持）、以及充分利用操作系统提供的机制，遵循严格的资源管理和错误处理规范，是构建高可靠工业级系统的基石，通过系统化的环境搭建、遵循核心开发流程、善用调试工具和掌握实战技巧，开发者能够高效地解锁CPCI平台在严苛环境下的强大处理能力和连接性,为关键任务应用构建坚实可靠的软件基础。
您在实际的CPCI项目开发中遇到过最具挑战性的问题是什么？是驱动兼容性、热插拔稳定性，还是实时性保证？或者您对特定类型的CPCI外设（如高速数据采集卡、多网口卡）开发有独到经验？欢迎在评论区分享您的实战心得或遇到的难题，一起探讨工业级嵌入式开发的奥秘！
