服务器机柜及其管理方法
服务器机柜是现代数据中心和IT基础设施的核心物理载体，是一种标准化的金属框架结构，专为安全、集中地安装和保护服务器、网络设备、存储系统及其他关键IT硬件而设计，其核心价值在于优化空间利用、保障设备物理安全、改善散热效率、简化线缆管理，并为设备的维护与扩展提供基础框架，有效的机柜管理是确保IT系统高可用性、高性能和可扩展性的基石。
服务器机柜：不仅仅是金属框架
服务器机柜遵循行业标准（如19英寸机架宽度、以“U”或机架单位表示的高度，1U=1.75英寸/44.45毫米）,确保设备的兼容性和互换性。
- 核心结构与组件：
- 框架立柱： 带有标准安装孔（方孔、圆孔或螺纹孔）,用于固定安装导轨或设备。
- 前后门： 通常为带通风孔（网孔门）的金属门，或玻璃门（便于查看），提供物理访问控制和基础散热,高端机柜配备可锁门。
- 侧面板： 可拆卸或固定，提供额外物理保护和气流管理选项（如安装盲板）。
- 顶板与底板： 封闭机柜顶部和底部,部分底板可开孔用于下走线。
- 安装导轨： 可调节深度的滑轨，用于平稳推入/拉出服务器等设备,方便维护。
- 垂直理线槽/管理器： 位于机柜两侧（通常前后都有），用于有序布放和固定网络线缆、电源线。
- 脚轮与调平地脚： 便于移动和在安装位置精确调平固定机柜。
- 可选附件： 如PDU（电源分配单元）安装支架、风扇单元、盲板、线缆管理器、KVM抽屉等。
机柜选型与规划：成功部署的第一步
选择合适的机柜并合理规划是高效管理的基础。
-
关键选型因素：
- 尺寸（高度 & 深度）： 根据设备数量、类型（服务器深度差异大）和未来扩展需求确定，常见高度有42U, 45U, 48U；深度需考虑设备深度+线缆弯曲空间+PDU安装空间（通常比最深设备至少多6-12英寸）。
- 承重能力： 确保机柜及其地板能承受满载设备的重量（尤其高密度刀片服务器）。
- 散热与气流设计： 评估设备总功耗和散热需求，选择通风率高的网孔门（gt;60%开孔率），考虑是否需要自带风扇或支持冷/热通道封闭，选择符合气流方向的机柜（前门进风、后门出风为标准）。
- 物理安全： 根据安全要求选择门锁类型（标准钥匙锁、电子锁、双门锁等）和侧板固定方式。
- 抗震等级： 地震多发区域需考虑符合相关抗震标准（如IBC, NEBS）的机柜。
- 线缆管理能力： 评估垂直/水平理线槽的数量、宽度和设计是否满足线缆容量需求。
-
部署规划要点：
- 位置： 考虑承重地板、电源接入点、制冷送风/回风路径、网络接入点、维护通道空间（前后至少保留36-48英寸）、避免阳光直射和潮湿区域。

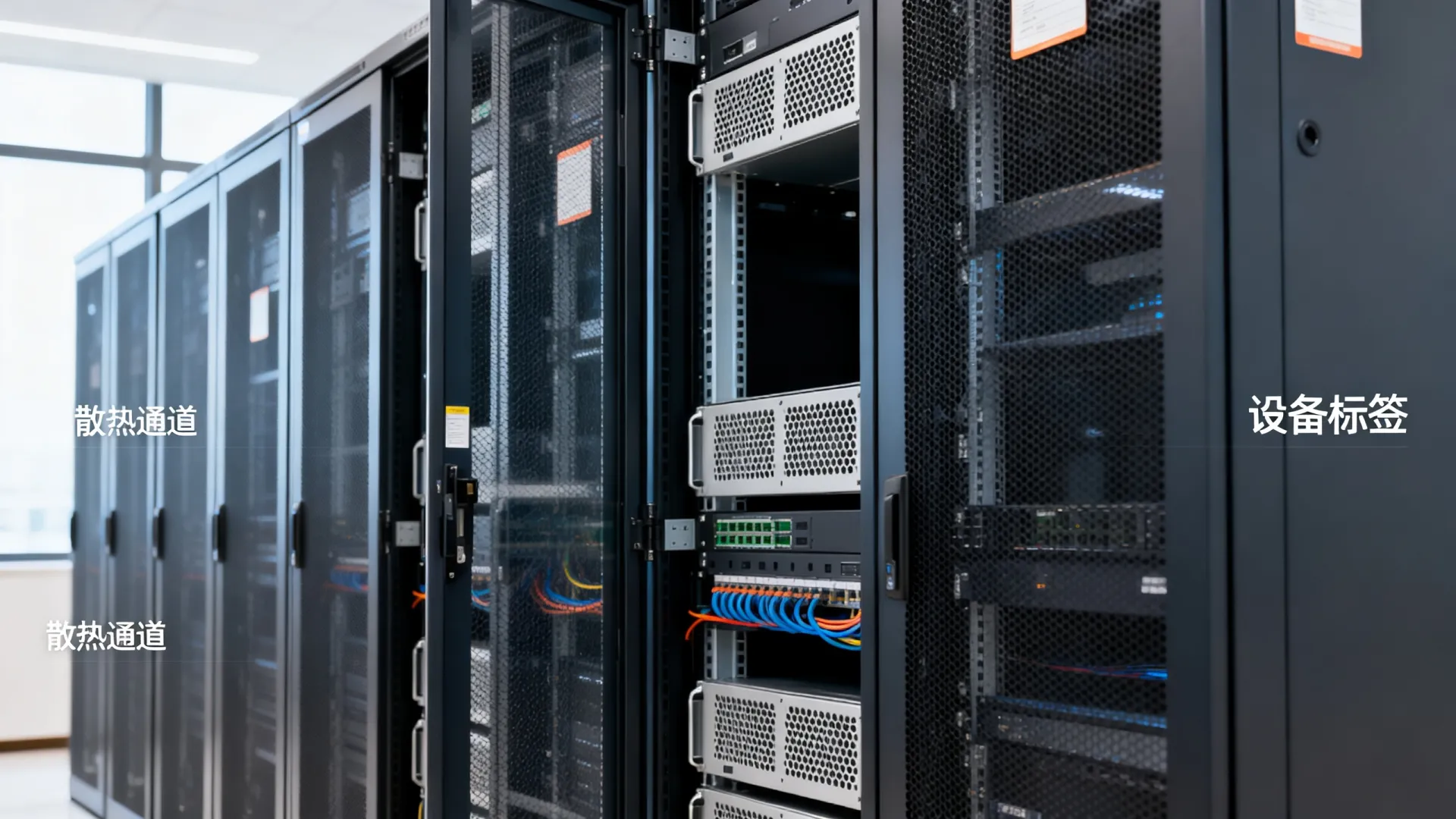

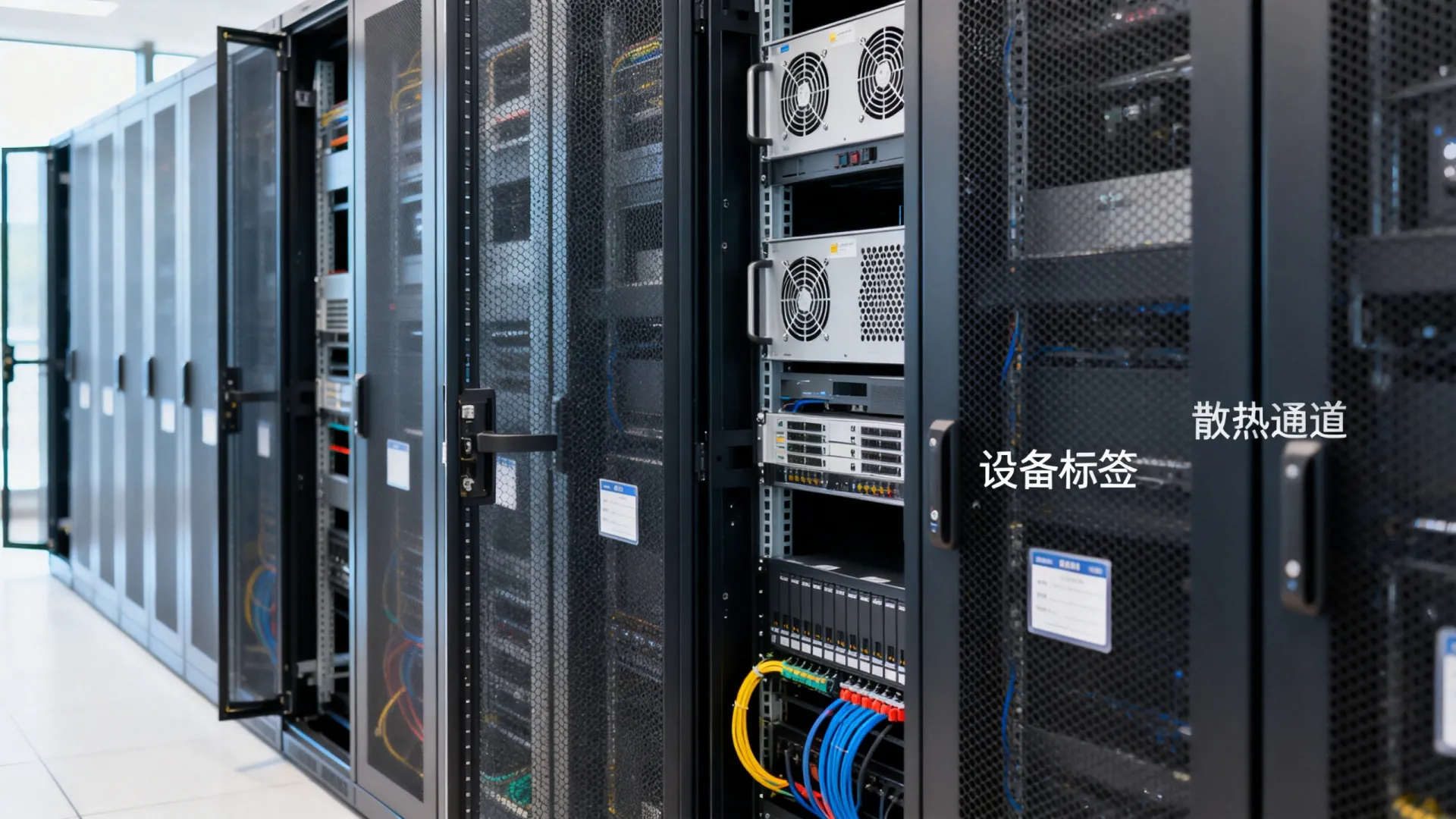

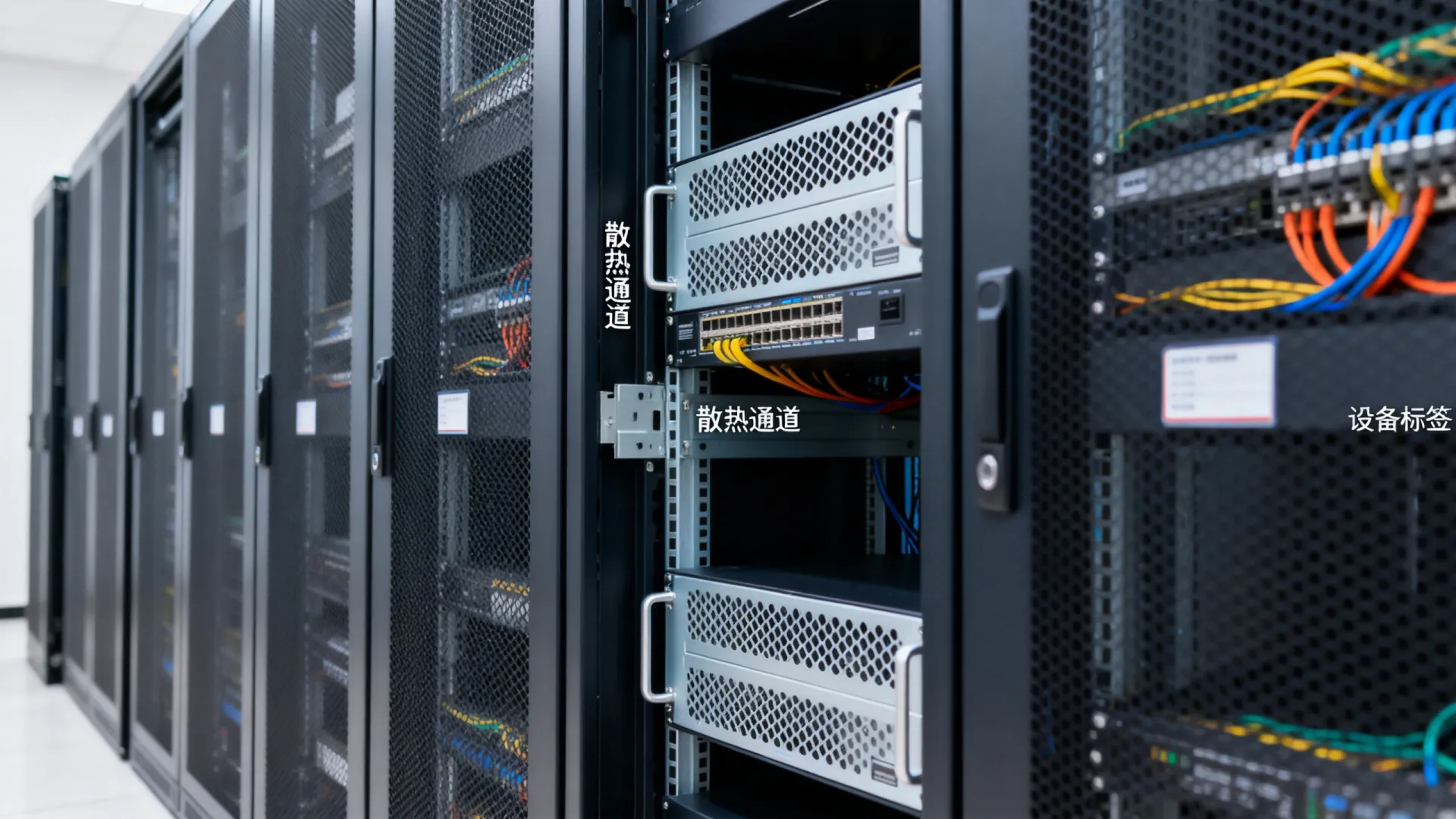

- 空间布局： 规划冷/热通道布局，机柜排列需确保气流顺畅，高密度机柜应分散放置，避免局部热点,为PDU和线缆进出预留空间。
- 配电规划： 计算设备总功耗（包括冗余），确定PDU类型（基本型、计量型、开关型、智能型）、相位、插头类型（C13/C19等）、数量和位置，确保电路冗余（A/B路）。
物理部署与安装：安全与秩序的基石
-
安装流程：
- 机柜就位与调平： 精确放置机柜,使用水平仪调平并锁死脚轮。
- 安装PDU： 根据规划安装在机柜后部（常见）或侧轨，连接至配电单元（UPS输出），注意极性、相位平衡和冗余配置。
- 安装导轨： 按照设备手册要求，在正确高度安装设备滑轨，确保水平、牢固且深度匹配。
- 设备上架： 多人协作，平稳将设备推入滑轨至锁定位置，较重设备（如磁盘阵列）优先放置于机柜下部。
- 设备固定： 使用配套螺丝将设备前端（通常两侧）牢固固定在机柜立柱上,防止意外滑出或移位。
- 安装盲板： 关键步骤！ 在所有空闲的U空间安装实心盲板，防止冷热气流短路,显著提升散热效率。
-
线缆管理（物理层）：
- 规划走线路径： 明确电源线、网络线（铜缆、光纤）、KVM等线缆的走向,优先使用机柜两侧的垂直理线槽。
- 使用理线器： 在垂直理线槽内使用魔术贴绑带或理线环，分层、分类捆扎线缆。严禁使用尼龙扎带过度捆紧线缆或阻碍气流！
- 水平管理： 在设备前后使用水平理线器（如1U/2U线缆管理条）,避免线缆垂落遮挡设备通风口或阻碍维护。
- 预留长度： 确保线缆有足够长度（但不过长）供设备完全拉出维护，并满足最小弯曲半径要求（光纤尤其严格），线缆标签清晰、准确、一致。
智能监控与环境管理：主动防御与优化
现代机柜管理离不开智能化工具。
-
机柜级环境监控：
- 传感器部署： 在机柜关键位置（顶部/中部进气口、设备排气口、后门）部署温湿度传感器，监测机柜微环境，及时发现局部过热或湿度过高/过低。
- 门禁传感器： 监控机柜前后门开关状态，记录访问事件,增强物理安全审计。
- 漏水检测： 在机柜底部或空调下方部署漏水检测绳,预防水浸风险。
- 烟雾探测： 可选,提供早期火灾预警。
-
智能PDU（电源分配单元）：
- 远程监控与控制： 实时监测机柜总电流、各支路电流、电压、功率、电能消耗，远程控制单个或多个插座开关（用于设备重启或节能）。
- 计量与能效分析： 提供精确的能耗数据，识别高耗电设备，优化电力分配和容量规划,支持绿色数据中心目标。
- 告警阈值： 设置电流、功率阈值，超限时自动告警,预防过载。
-
基础设施管理（DCIM）集成： 将机柜内的传感器、智能PDU、设备资产等信息集成到DCIM平台，实现机房环境、电力、空间、资产的统一可视化管理、容量规划、能效分析和故障预警。
运维规范与持续优化：管理制度的保障
-
资产与配置管理（CMDB）：
- 建立并维护精确的机柜设备清单（设备型号、序列号、位置、U位、IP、端口连接、负责人、维保信息等）。
- 任何设备变更（上架、下架、移位、配置更改）必须及时更新CMDB记录,U位图是直观有效的工具。
-
变更管理流程：
- 任何涉及机柜内设备的物理操作（包括布线）必须遵循严格的变更管理流程（申请、审批、执行、验证、记录）。
- 操作前进行风险评估,准备回退方案。
-
定期巡检与维护：
- 物理检查： 定期检查设备固定螺丝是否松动、线缆连接是否牢靠、标签是否清晰、理线是否整齐、盲板是否在位、PDU状态指示、机柜门锁是否正常。
- 环境清洁： 定期清除机柜内外灰尘（使用专业吸尘器），保持通风孔畅通,特别注意设备风扇和散热器积灰。
- 性能与告警审查： 定期检查设备（服务器、网络、存储）和基础设施（PDU、传感器）的性能指标与告警日志，分析趋势,排除潜在隐患。
- 文档更新： 确保所有文档（CMDB、U位图、布线图、配电图、操作手册）与实际情况一致。
-
安全与合规：
- 严格执行机房出入管理制度,记录访问信息。
- 操作人员需佩戴防静电手环。
- 遵守电气安全规范,湿手或金属工具裸露时禁止操作电源。
- 确保机柜接地良好。
- 符合相关行业标准（如TIA-942数据中心标准）和内部安全策略。
构建稳固的物理基石
服务器机柜远非简单的“铁柜子”，它是承载关键IT设备、保障其稳定高效运行的物理基石，卓越的机柜管理是一个融合了精密规划、标准化实施、智能化监控和严格运维规范的持续过程，从精挑细选的机柜本身，到一丝不苟的线缆整理和盲板安装，再到智能传感器和PDU的部署，以及严格的资产与变更管理，每一个环节都直接影响着系统的可靠性、可用性、安全性和能效，在数字化高度依赖的今天，投资于专业的服务器机柜管理，就是投资于企业核心业务连续性的坚实基础，遵循E-E-A-T原则，以专业、权威、可信赖的方法进行管理，并持续优化实践，才能确保您的IT基础设施在安全、高效、有序的环境中稳定运行,支撑业务蓬勃发展。
您的数据中心机房在机柜管理方面面临的最大挑战是什么？是散热效率、线缆混乱、空间不足，还是监控管理的复杂性？欢迎在评论区分享您的经验和见解！
