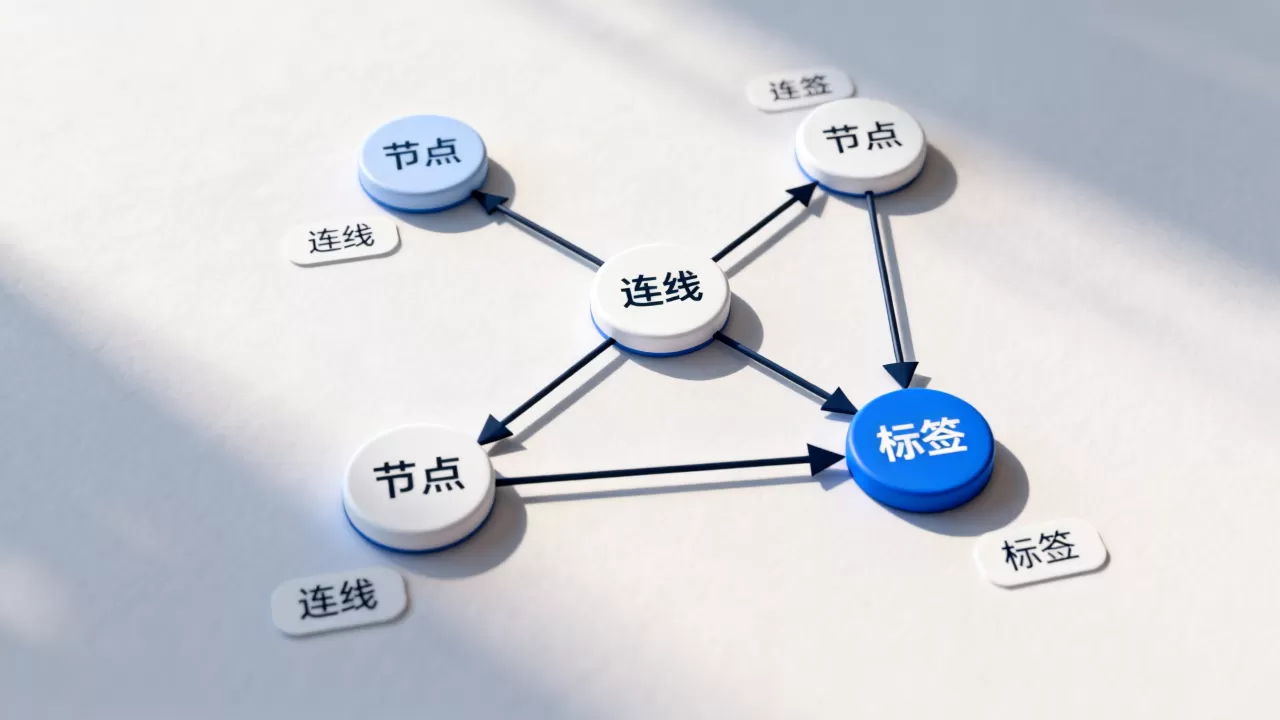

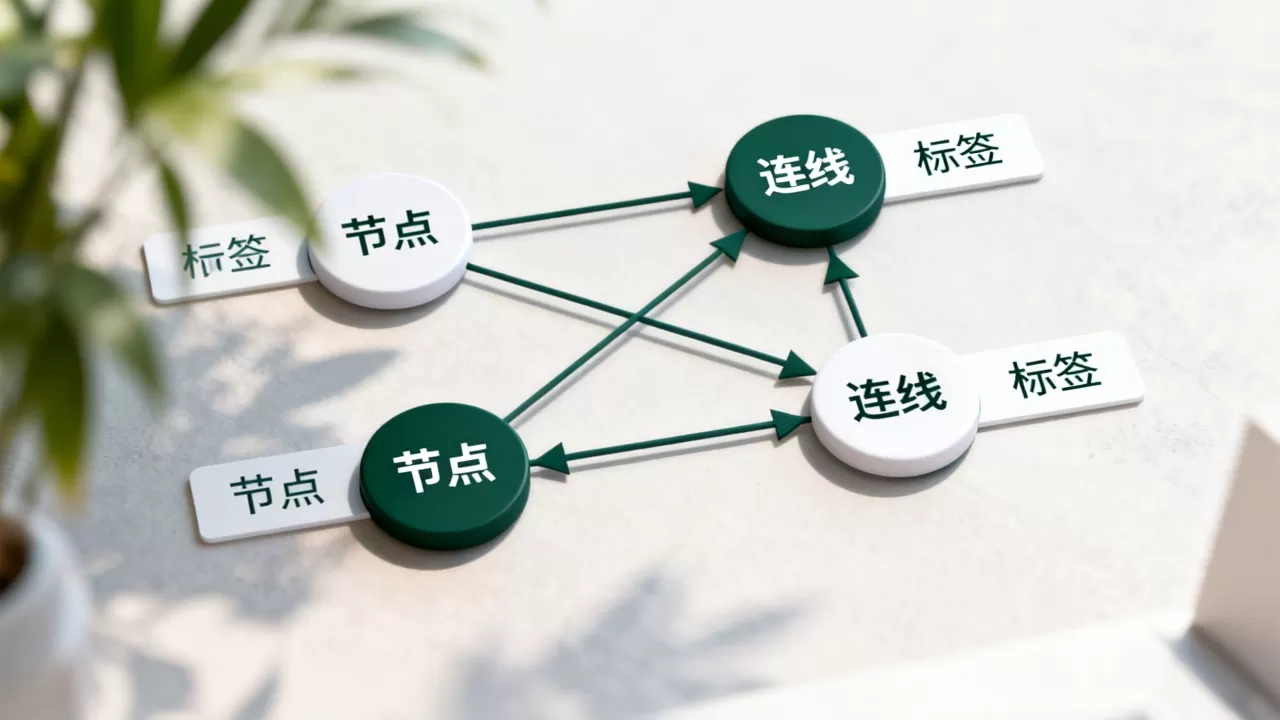

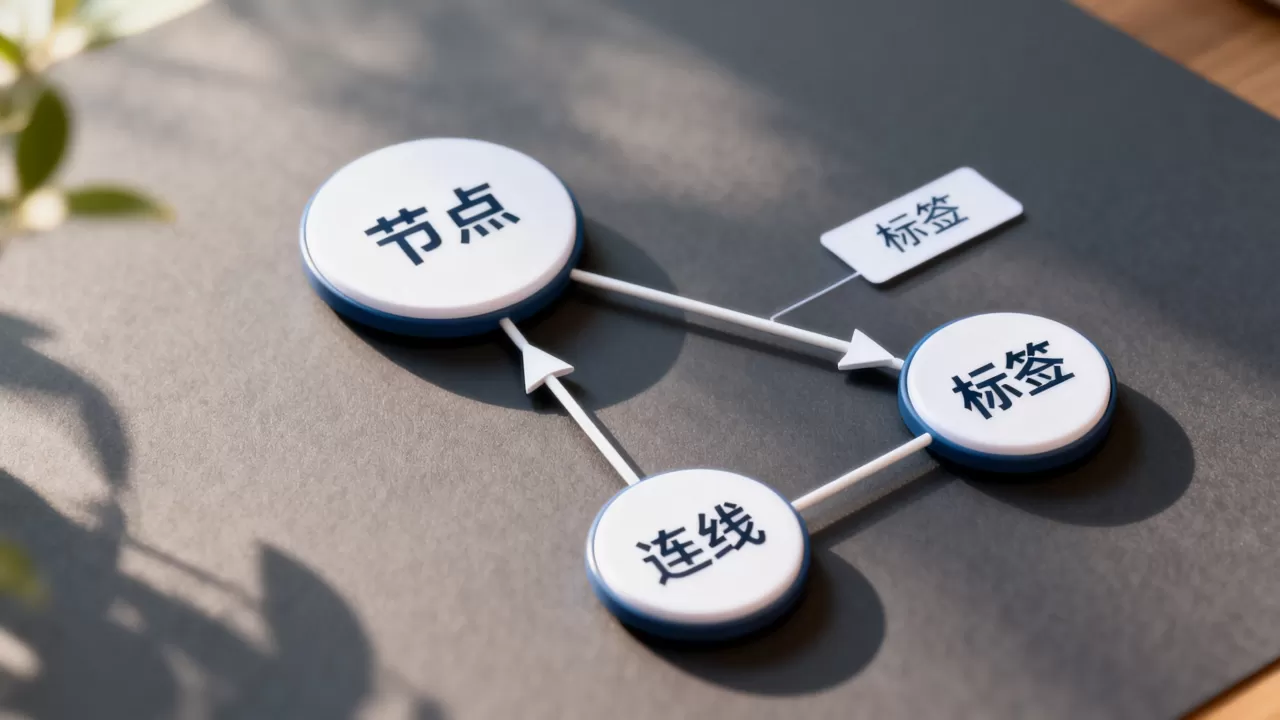

构成网络图的核心元素包括节点（Node）、边（Edge）以及属性（Attributes），它们共同描绘了实体间的关系结构。
当我们谈论网络图时，往往容易陷入抽象的数学定义中，但本质上，它就像是一张动态的人际关系网或物流路线图，要理解这张网是如何搭建起来的，我们需要拆解其最基础的积木块，这些积木块并非孤立存在，而是通过特定的规则相互连接,形成具有逻辑意义的整体结构。
节点：网络中的独立实体与角色定位
节点是网络图最基本的构成单位，可以将其想象成地图上的一个个城市，或者社交软件里的一个个用户头像，在数据分析的语境下,节点代表了我们要研究的对象。
节点的类型与业务场景映射
不同类型的节点承载着不同的信息权重，在电商推荐系统中，商品是节点，用户也是节点；在交通规划中，路口是节点，道路交汇处也是节点，业内专家指出，明确节点的定义是构建网络图的第一步,因为错误的节点定义会导致整个分析结论的偏差。
- 实体节点：如具体的公司、个人、设备，这类节点通常拥有详细的档案信息,例如公司的注册资本或个人的年龄。
- 概念节点：如“人工智能”、“区块链”等抽象概念，这类节点用于知识图谱中,帮助梳理概念间的层级关系。
- 事件节点：如一次交易、一条新闻发布，这类节点强调时间属性,常用于时序网络分析。
节点属性的可视化呈现
节点不仅仅是圆圈，它的外观往往蕴含着丰富的信息，在专业的网络可视化工具中，我们通过调整节点的大小、颜色和形状来传递额外维度。
- 大小：通常映射节点的度中心性，即连接数的多少，连接越多的节点，画得越大,直观展示其核心地位。
- 颜色：用于区分节点的类型或类别，在社交网络中,不同颜色的圆圈代表不同兴趣小组的成员。
- 直接显示节点名称，但在节点密集时，标签可能会重叠，需要借助悬停提示（Tooltip）来查看详细信息。
边：连接关系的性质与方向
如果说节点是散落的珍珠，那么边就是串联起珍珠的丝线，没有边，网络图只是一堆孤立的点,边的存在定义了实体之间是如何互动的。
有向边与无向边的区别
在构建网络时，必须明确关系是否具有方向性,这是很多初学者容易混淆的地方。
- 无向边：表示双向或对称的关系，朋友”关系，A是B的朋友，B通常也是A的朋友，在图中，这种边没有箭头,仅用一条线段表示。
- 有向边：表示单向或不对称的关系，关注”关系，A关注B，但B不一定关注A，这种边必须带有箭头,明确指示信息的流向或影响的指向。
边的权重与多重关系
现实世界中的关系并非非黑即白，往往存在强弱之分，边的权重（Weight）就是用来量化这种强度的指标。
- 权重计算：在交易网络中，权重可以是交易金额；在通信网络中，权重可以是通话时长，权重越高，连线越粗或颜色越深,直观反映关系的紧密程度。
- 多重边处理：当两个节点之间存在多种类型的关系时（如既是同事又是邻居），可以使用不同颜色的边或平行边来区分,避免信息混淆。
属性与元数据：赋予网络深层语义
仅仅有节点和边，网络图只是一个骨架，属性则是填充在骨架上的血肉，让网络图具备可解释性，属性数据通常存储在数据库的表格中,通过ID与节点或边进行关联。
节点属性的数据源整合
在实际操作中，属性数据往往来自多个异构系统，用户画像数据来自CRM系统,行为数据来自日志服务器。
- 静态属性：如用户的性别、注册日期、所在区域，这类数据变化频率低,适合用于群体画像分析。
- 动态属性：如最近一次登录时间、当前在线状态，这类数据实时性要求高,常用于实时监控大屏。
边属性的应用场景
边属性同样重要，它揭示了关系背后的具体细节，在供应链网络中，边属性可以包含“交货周期”或“违约率”。
- 时间戳：记录关系建立或发生的具体时间，用于构建时序网络,分析关系的演变过程。
- 类型标签：明确关系的性质，如“投资”、“诉讼”、“亲属”，在复杂网络中,多重标签有助于细粒度分析。
布局算法：从数据到视觉的转化
有了元素，还需要将它们排列在画布上，布局算法决定了网络图的可读性,不同的算法适用于不同的网络结构。
常用布局算法对比
- 力导向布局（Force-Directed）：模拟物理斥力和引力，使连接紧密的节点聚集在一起，松散连接的节点分散开，适合中小型网络，视觉效果美观,但计算量大。
- 层级布局（Hierarchical）：将节点按层级排列，适合树状或分层结构,如组织架构或文件系统。
- 环形布局（Circular）：将节点均匀分布在圆周上，适合展示环形结构或当节点数量巨大且关系复杂时,作为简化视图。
布局优化的实操建议
- 调整参数：在力导向布局中，调整斥力系数和引力系数，可以改变节点的疏密程度，对于密集网络,增加斥力有助于减少重叠。
- 固定关键节点：对于具有特殊意义的核心节点（如关键人物或核心服务器），可以固定其位置，防止其在迭代过程中漂移,保持视图稳定性。
网络图在风控与营销中的实战应用
理解元素构成后，关键在于如何应用,网络图在反欺诈和精准营销中发挥着不可替代的作用。
反欺诈中的团伙识别
在金融风控领域，欺诈团伙往往通过复杂的关联网络隐藏身份，通过构建设备、IP、账号之间的网络图,可以发现异常的紧密子图。
- 紧密子图检测：如果一组账号共享相同的设备指纹或IP地址，且彼此间存在频繁的资金往来,这些节点会形成一个高密度的子图。
-
桥接节点分析：识别连接不同子图的“桥接”节点,这些节点往往是团伙的核心组织者或资金中转站。
精准营销中的KOL挖掘
在社交媒体营销中，网络图有助于识别关键意见领袖（KOL）。
- 中心性分析：通过计算节点的介数中心性或接近中心性,找出那些处于信息传播关键路径上的用户。
- 社区发现：利用社区发现算法，将用户划分为不同的兴趣社群，针对特定社群推送定制化内容,提高转化率。
常见问题解答
网络图节点过多导致重叠怎么办？
当节点数量超过一定阈值（如数百个）时，力导向布局容易出现严重重叠，建议采取以下措施：启用聚类功能，将高度连接的节点合并为一个聚合节点；切换至环形布局或层级布局，牺牲部分美观性以换取清晰度；使用交互式视图，允许用户通过缩放和平移来查看局部细节,避免一次性展示所有信息。
如何确定网络图中哪些节点是关键的？
判断节点关键性主要依赖中心性指标，度中心性衡量直接连接数，适合识别活跃度高的节点；介数中心性衡量作为“桥梁”的频率，适合识别控制信息流动的节点；接近中心性衡量到达其他节点的快慢，适合识别传播效率高的节点，业内共识认为，应结合多种指标综合评估，而非单一依赖某一项数据，在反欺诈场景中，介数中心性高的节点往往比度中心性高的节点更具威胁,因为它们连接了不同的欺诈团伙。
网络图的数据更新频率应该是多少？
数据更新频率取决于业务场景对实时性的要求，对于静态关系（如亲属关系），月度或季度更新即可；对于动态关系（如交易流水、社交互动），建议采用T+1或实时流处理，据统计，多数情况下，实时性要求高的场景会选择每5-15分钟更新一次增量数据，以平衡计算成本与信息时效性，若业务对延迟敏感，需采用增量计算算法，仅更新发生变化的节点和边,避免全量重算带来的资源浪费。
