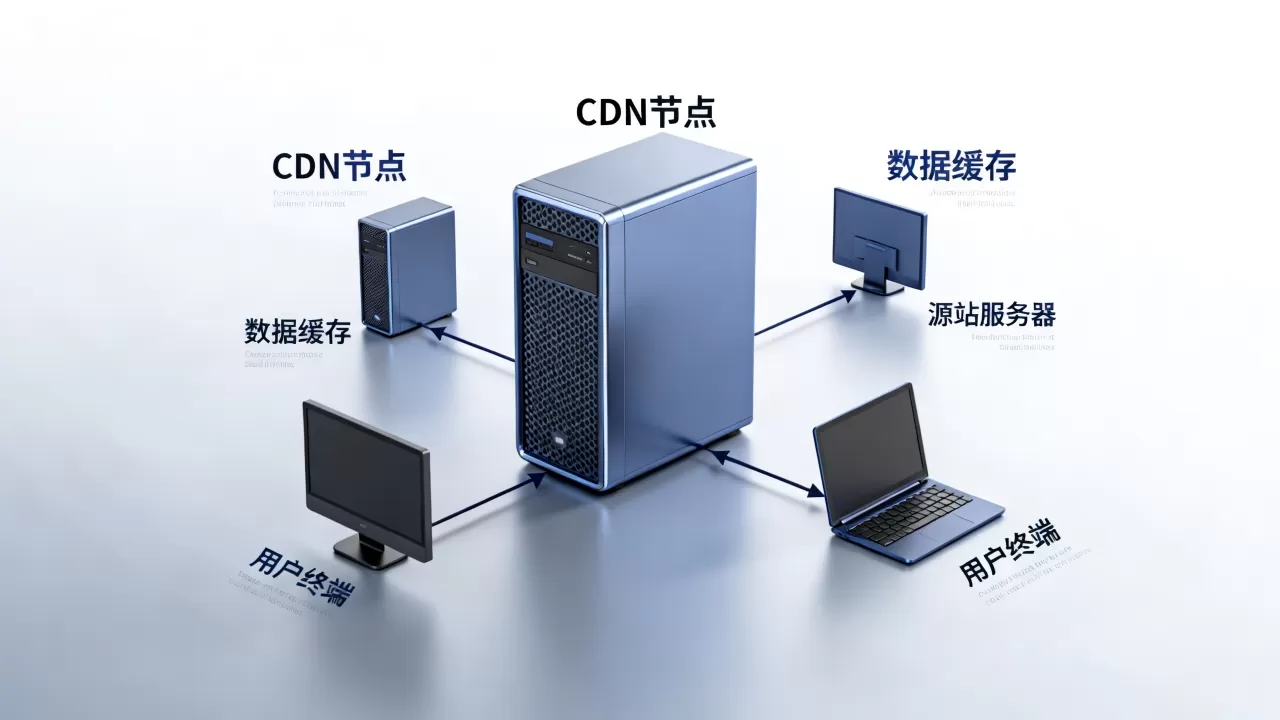

CDN服务架构图的核心在于通过边缘节点缓存内容，将用户请求就近分发，从而显著降低源站压力并提升访问速度，其本质是分布式网络架构与智能调度系统的结合。
理解CDN（内容分发网络）不仅仅是看一张静态图片，更要看懂数据如何在全球网络中流动，对于企业IT架构师或网站运营者来说，一张清晰的架构图能直接揭示性能瓶颈所在，我们不再谈论抽象的理论，而是直接拆解这个系统的肌肉和骨骼。

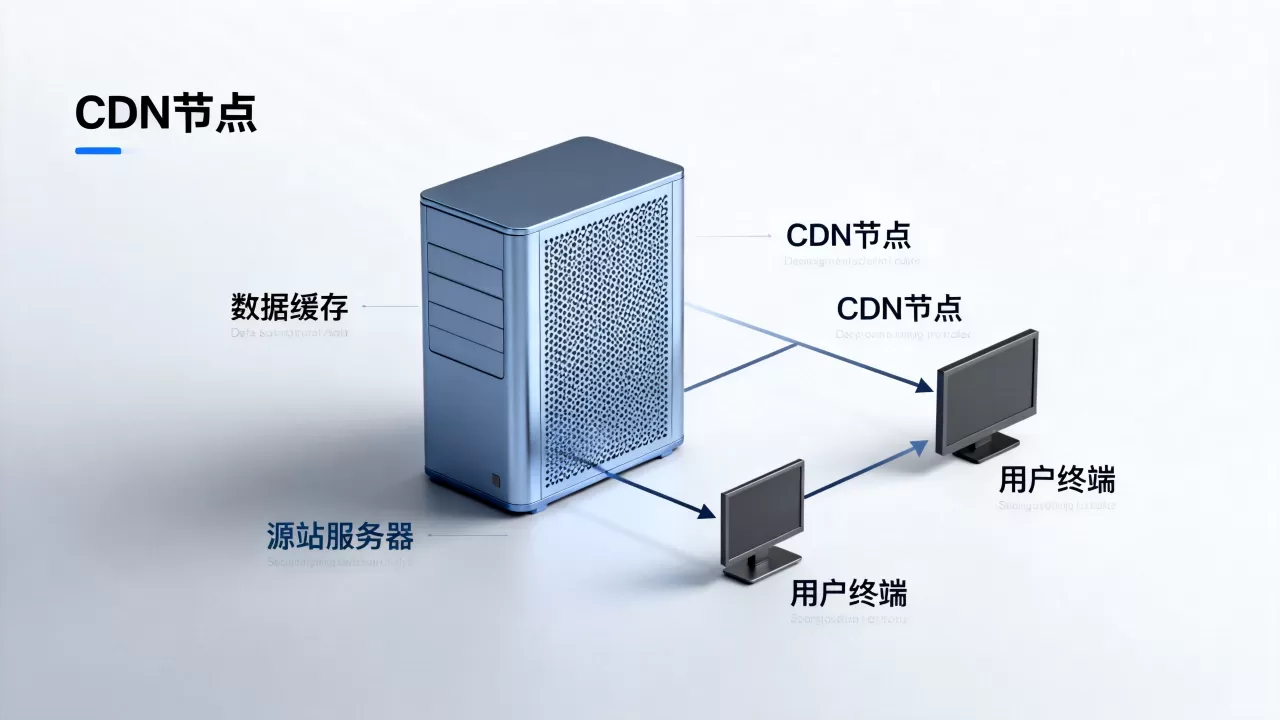

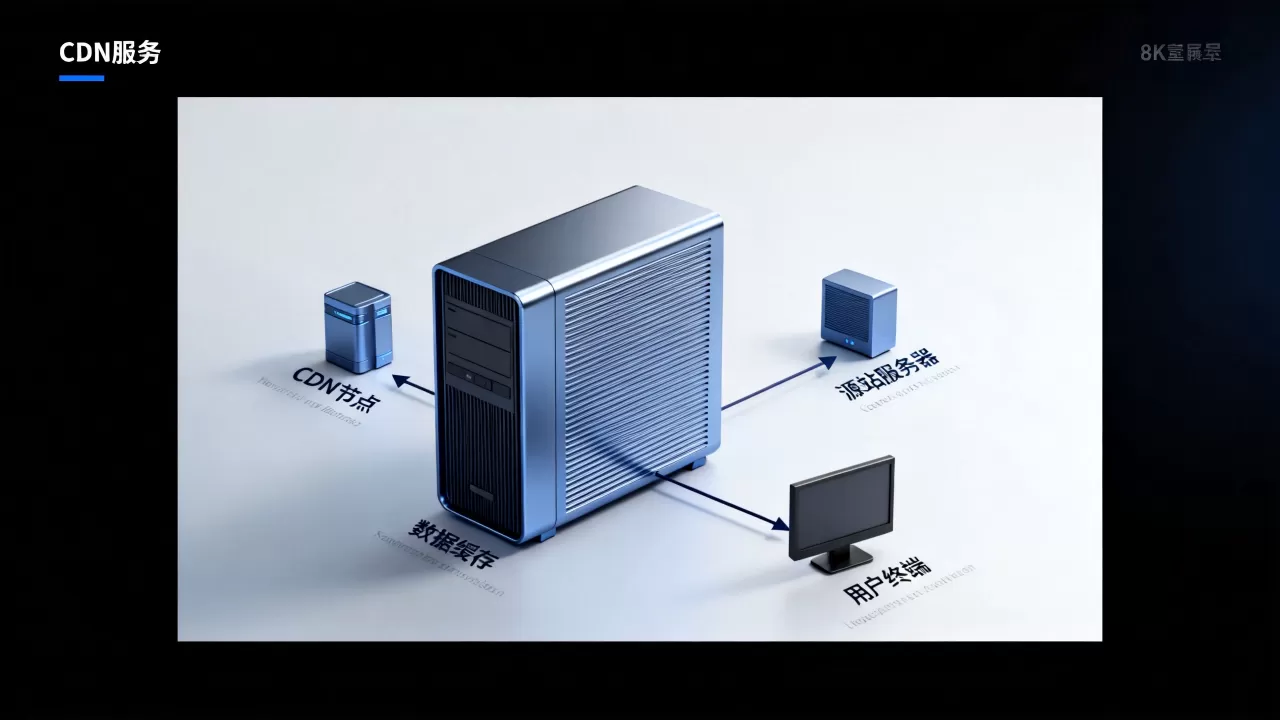

CDN服务架构的核心层级解析
CDN架构通常被划分为三个主要层级：调度层、边缘层和源站层，这种分层设计确保了从用户发起请求到内容返回的每一个环节都经过优化。
调度层：智能路由的大脑
调度层是CDN的入口,负责决定用户的请求应该由哪个边缘节点处理，它主要包含全局负载均衡系统（GSLB）和本地负载均衡系统（LSB）。
- GSLB（全局负载均衡）：根据用户的地理位置、网络运营商（如电信、联通、移动）以及各节点的负载情况，将DNS解析指向最近的可用节点。
- LSB（本地负载均衡）：在单个数据中心内部，进一步将请求分配给具体的服务器集群，确保单点故障不影响整体服务。
业内专家指出,调度算法的优劣直接决定了首屏加载速度，现代CDN调度不仅看距离，还实时监测节点的健康状态和带宽利用率，如果某个节点响应延迟超过阈值，调度系统会立即将流量切换至备用节点，实现毫秒级的故障转移。
边缘层：离用户最近的缓存库
边缘层是CDN架构中数量最多、分布最广的部分，这些节点通常部署在各大城市的接入点（PoP），距离用户物理距离通常在几十公里以内。
- 缓存策略：边缘节点存储静态资源，如HTML、CSS、JavaScript、图片、视频片段等，当用户请求这些资源时，节点直接返回缓存内容，无需回源。
- 动态加速：对于无法缓存的动态内容，边缘节点通过专线与源站连接，利用TCP优化、QUIC协议等技术加速传输。
场景描述：假设一位北京的用户访问一个部署在上海源站的电商网站，如果没有CDN，请求需要横跨整个骨干网，延迟可能在50-100毫秒以上，有了CDN，北京的边缘节点直接返回缓存的商品图片和页面结构，延迟可降至5-10毫秒，这种体验差异在秒杀活动中尤为明显，直接决定了转化率。
源站层：数据的最终归宿
源站是CDN架构的起点,存储着原始内容，CDN的设计初衷之一就是保护源站，避免其被突发流量击垮。
- 回源机制：当边缘节点没有缓存所需内容（缓存未命中）时，才会向源站发起请求。
- 安全防护：源站通常隐藏真实IP，仅允许CDN节点访问，防止直接遭受DDoS攻击或恶意爬虫抓取。
不同场景下的架构选型对比
选择CDN服务时,不能一概而论，不同的业务场景对架构的需求截然不同，我们需要对比几种常见场景下的架构侧重点。
静态资源加速 vs 动态内容加速
这是两种最基础的加速类型,其架构实现有显著差异。
- 静态资源加速：
- 核心逻辑：以空间换时间，大量复制静态文件到边缘节点。
- 关键指标：命中率，命中率越高，回源压力越小，成本越低。
- 适用场景：门户网站、图片相册、软件下载站。
- 加速：
- 核心逻辑：以速度换空间，不缓存内容，而是优化传输路径。
- 关键指标：RTT（往返时延）、丢包率。
- 适用场景：在线游戏、实时视频通话、金融交易接口。
据统计,多数情况下，静态资源加速能降低源站70%以上的带宽成本，而动态加速则能将API响应时间缩短30%-50%。
视频直播 vs 点播架构差异
视频业务对带宽和并发要求极高,其CDN架构更为复杂。
- 直播架构：
- 低延迟要求：通常要求延迟在秒级甚至毫秒级。
- 协议支持：支持RTMP、HLS、FLV、WebRTC等多种协议。
- 架构特点：强调分发链路的稳定性，节点间通过P2P或组播技术减少重复流量。
- 点播架构：
- 高清晰度要求：支持多码率自适应（ABR），根据用户网速自动切换画质。
- 转码集成：通常与媒体处理服务深度集成，上传后自动转码并分发。
对于关注视频直播cdn价格直播的计费模式通常按峰值带宽或流量包计算，而点播更多按实际流量计费，理解这一区别有助于控制成本。
架构中的安全与运维要素
CDN不仅是加速工具,更是安全防线，现代CDN架构集成了多种安全功能。
DDoS防护与WAF集成
- DDoS防护：利用CDN节点分布广的特点，将攻击流量分散到全球各个节点，每个节点承受的压力大幅降低。
- WAF（Web应用防火墙）：在边缘节点拦截SQL注入、XSS跨站脚本等常见Web攻击，保护源站安全。
HTTPS加密与证书管理
- 全站HTTPS：CDN支持一键部署SSL证书，实现端到端加密传输。
- 证书自动续期：通过ACME协议自动申请和更新证书，减少运维负担。
实操建议：如何验证CDN配置有效性
- 使用Ping工具：测试CDN域名解析后的IP地址，确认是否指向了预期的边缘节点。
- 检查HTTP头：查看响应头中的
X-Cache字段，判断请求是命中缓存（HIT）还是回源（MISS）。 - 监控面板分析：通过CDN厂商提供的控制台，观察带宽峰值、命中率趋势和错误码分布。
常见疑问解答
cdn服务架构图详解与选型指南
选型时,首先明确业务类型，如果是静态网站，选择具有高命中率和丰富缓存规则的CDN；如果是动态API，选择具备全球骨干网优化能力的加速服务，关注服务商的节点覆盖范围，确保目标用户群体所在区域有优质节点，对比价格模型，注意隐藏费用如回源流量费、HTTPS请求次数费等。
cdn节点分布对访问速度的影响
节点分布越密集,用户接入的延迟越低，特别是在偏远地区或网络基础设施较差的区域，本地节点的存在能显著改善体验，节点间的互联带宽质量也至关重要，骨干网带宽充足能确保回源速度更快。
cdn缓存刷新机制的工作原理
更新时，CDN节点上的旧缓存不会自动消失，需要通过刷新接口主动清除旧缓存，或等待缓存过期（TTL）后自动更新，对于高频更新的内容，建议设置较短的TTL，并结合版本号命名资源文件，以实现精准控制。
CDN服务架构图并非静止的图纸,而是动态的数据流地图，理解其分层逻辑、场景差异和安全机制，能帮助企业在数字化转型中构建更稳健、更快速的基础设施，选择适合的架构，就是选择最适合业务的加速方案。
