服务器盖板上的内存示意图是数据中心运维、服务器维护和硬件升级的关键参考指南，它直观地展示了服务器主板内存插槽的物理布局、通道配置、安装顺序规则以及支持的内存技术规格（如DDR4/DDR5、RDIMM、LRDIMM），正确理解和应用这张图，对于优化服务器性能、确保系统稳定性和最大化内存兼容性至关重要，忽略它可能导致性能显著下降、系统不稳定甚至无法开机。
内存示意图的核心要素解析
这张看似简单的图示蕴含了服务器内存子系统的关键设计信息：
-
物理插槽位置与编号 (Slot Numbering):
- 精确标注了主板上所有内存插槽的物理位置,通常使用数字（如A1, A2, B1, B2, C1, C2, D1, D2）或字母数字组合进行唯一标识。
- 重要性： 这是安装、替换或故障排除时定位特定内存模块的基础，没有它，在密集的主板上快速找到目标插槽极其困难。
-
内存通道架构 (Memory Channels):
- 清晰标识了哪些插槽属于同一个内存通道,现代服务器CPU通常支持多通道内存架构（如双通道、四通道、六通道甚至八通道）。
- 重要性： 内存控制器与内存模组之间的数据通路，必须将内存模组成对（双通道）或按组（四通道以上）安装到同一通道的对应插槽中，才能启用通道模式，实现带宽倍增，示意图会用相同颜色或连线明确指示通道分组（如Channel A: A1&A2, Channel B: B1&B2）。
-
安装优先级/顺序规则 (Population Order):
- 明确规定了当没有插满所有内存插槽时,必须优先安装哪些插槽，这通常与CPU的物理位置、内存通道的启用顺序和信号完整性要求密切相关。
- 重要性： 这是最常被忽视但后果最严重的一点，不按顺序安装（只插了B1而A1空着），轻则导致系统无法启用内存通道，性能减半；重则导致服务器无法开机（POST失败），示意图会明确标注“First DIMM”、“Second DIMM”或使用数字序号（1, 2, 3, 4）指示安装优先级。
-
支持的内存类型与规格 (Supported DIMM Types):
- 通常会在图示附近或盖板文字中说明服务器支持的具体内存类型：
- 技术标准： DDR4, DDR5（及子类型如DDR4-3200, DDR5-4800）。
- 模组类型： RDIMM (Registered DIMM – 主流服务器用，支持高容量和稳定性), LRDIMM (Load Reduced DIMM – 用于极高容量场景), 可能还有NVDIMM (非易失性内存)。
- 容量范围： 支持的单条容量（如16GB, 32GB, 64GB, 128GB）及最大总容量。
- 电压： 如1.2V (DDR4), 1.1V (DDR5)。
- 重要性： 确保购买和安装的内存模组与服务器硬件兼容，避免不识别、不稳定或损坏硬件。
- 通常会在图示附近或盖板文字中说明服务器支持的具体内存类型：
示意图在实践中的应用场景
-

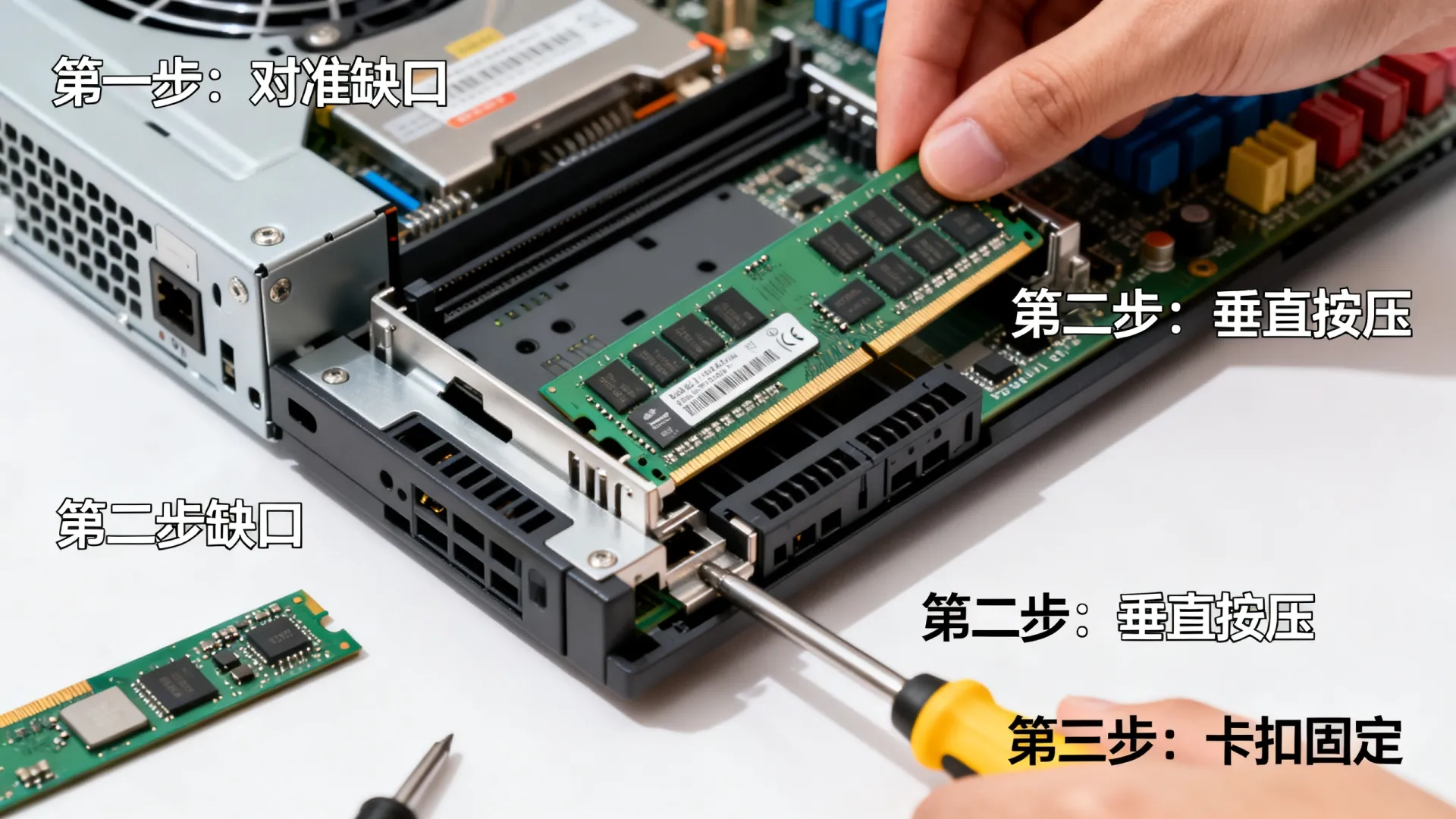

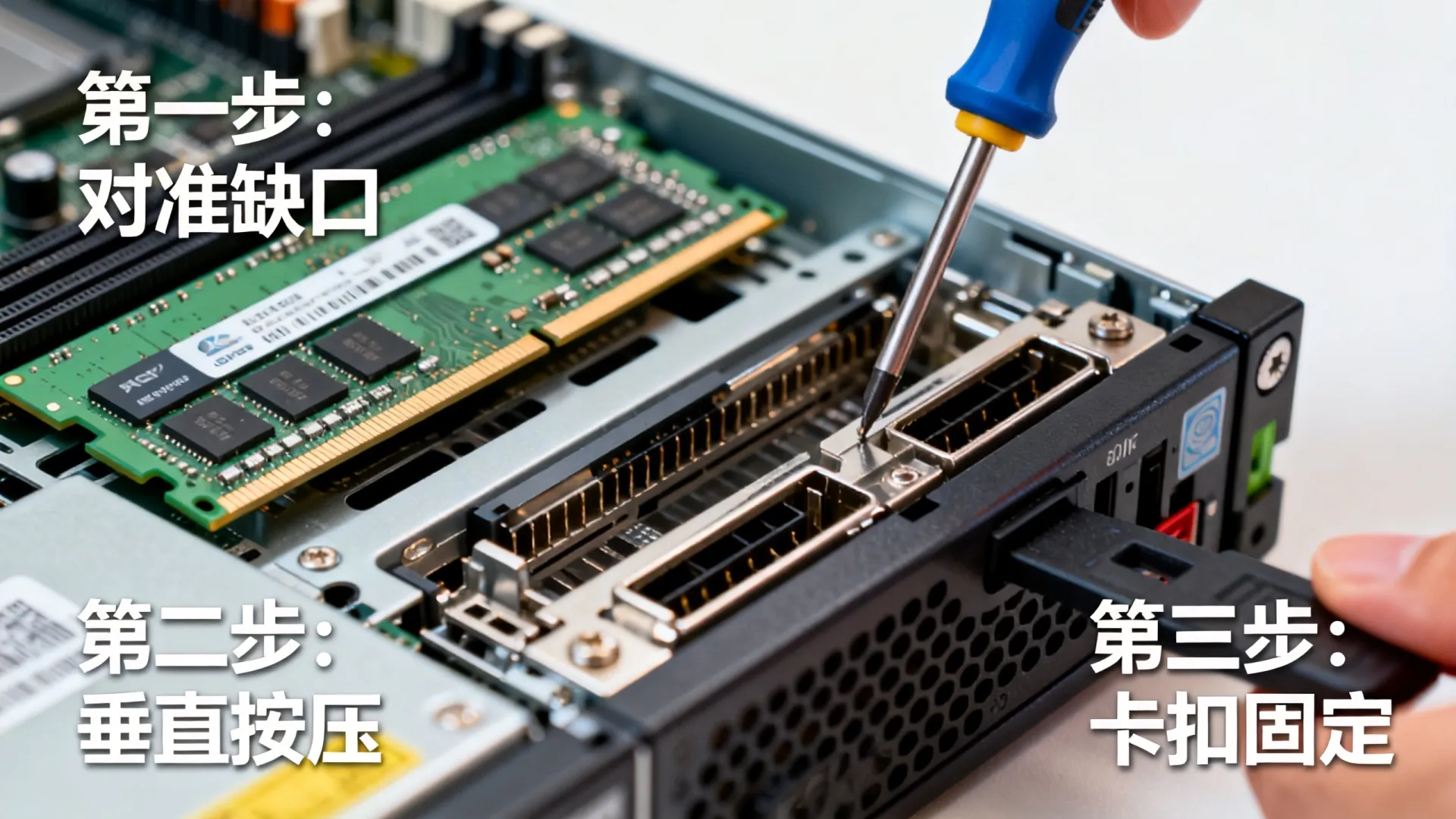

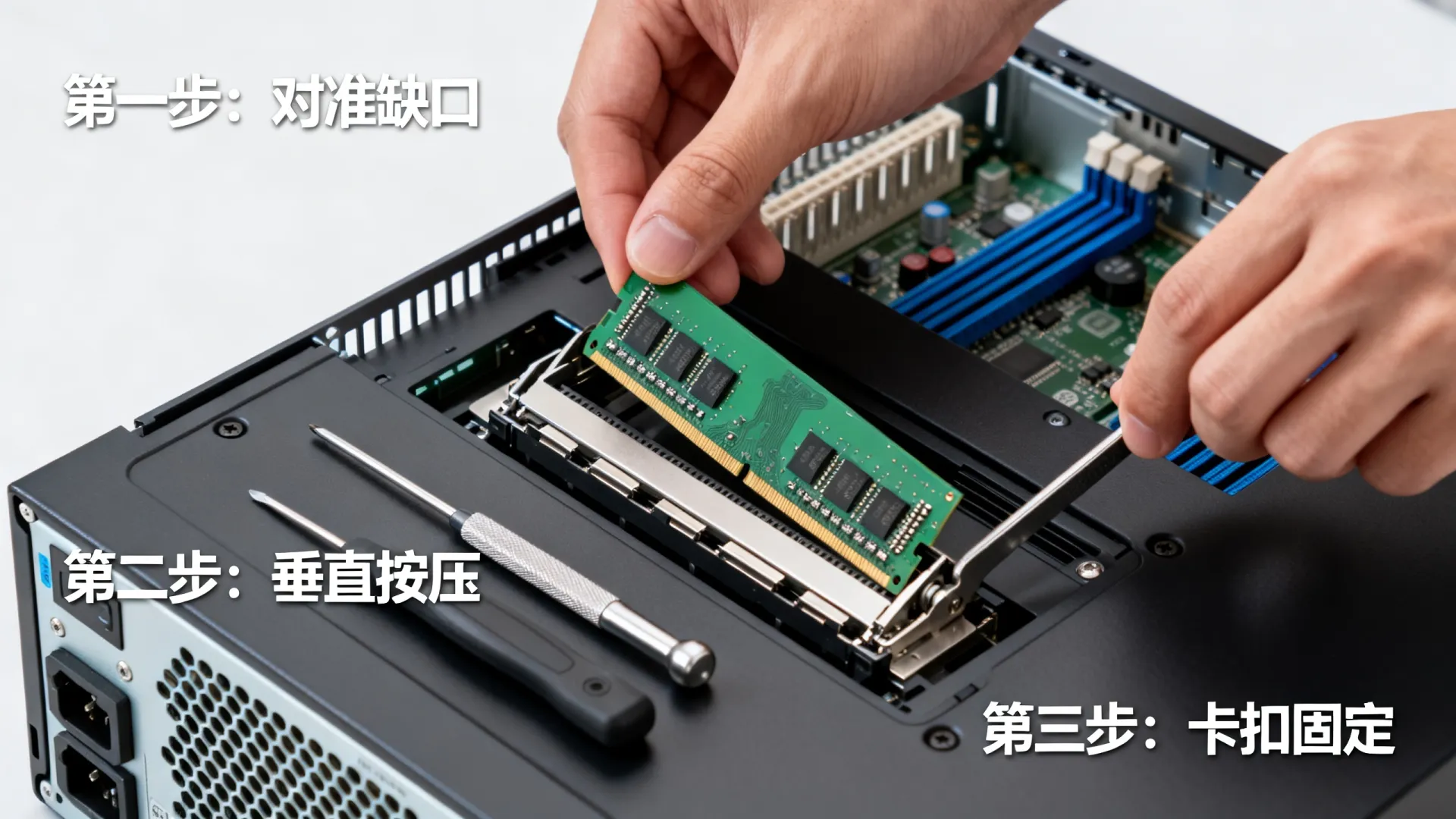

新服务器开箱/初始安装：
- 第一步： 打开盖板，首先查看示意图，确认安装顺序和通道配置。
- 第二步： 根据计划安装的内存条数量和示意图的优先级规则，将内存条安装在正确顺序的插槽上（如果只装2条，必须装在标为“First DIMM”的两个插槽上，通常是同色的A1和B1）。
- 第三步： 确保同一通道内的插槽（如A1和A2）安装规格（容量、速度、型号）完全一致的内存条，以实现最佳性能和稳定性。
-
服务器内存扩容升级：
- 第一步： 必须查阅示意图，确认：
- 现有内存安装在哪些插槽？
- 计划新增的内存应安装在哪个优先级的空插槽？
- 新增内存是否与现有内存规格兼容（强烈建议规格一致）？
- 第二步： 按示意图指示的下一个优先级插槽进行安装，切勿随意插入空余插槽。
- 第三步： 如果升级涉及增加新通道（如从双通道升级到四通道），需确保按通道分组（同色插槽）成对安装相同规格的内存。
- 第一步： 必须查阅示意图，确认：
-
故障诊断与内存更换：
- 定位问题： 当服务器报告内存错误（如POST错误码、操作系统日志报错、IPMI/BMC告警）时，错误信息通常会指明故障内存所在的插槽编号（如“DIMM B2 Error”）。
- 精准操作： 根据示意图快速找到物理位置上的B2插槽，进行拔插清洁、更换或移除操作。
- 最小化影响： 在需要移除疑似故障内存进行测试时，示意图能指导你移除优先级最低的插槽上的内存，尽可能保持通道配置有效（虽然性能可能下降）。
专业解读与进阶注意事项
-
理解CPU与内存控制器的关系：
- 多路服务器（2S, 4S等）中，每个CPU通常管理自己的一组内存插槽（称为一个“Node”），示意图会清晰划分不同CPU对应的插槽组（如CPU1: Slots A1-A8, CPU2: Slots B1-B8），为某个CPU安装内存时，只需关注其对应的插槽组和该组内的通道/顺序规则。
- 单路服务器则只关注一个CPU对应的插槽组。
-
通道内插槽顺序 (Within-Channel Order):
某些服务器设计（尤其是高端型号）在一个内存通道内可能有2个或更多插槽（如Channel A: A1, A2），示意图会明确该通道内插槽的安装顺序（通常是先A1后A2），在通道内混合不同规格内存（尽管不推荐）时，有时需要按特定顺序安装。
-
LRDIMM的特殊性：
- LRDIMM使用内存缓冲器（MB），功耗和时序与RDIMM不同，服务器厂商可能对LRDIMM的安装有更严格的限制（如仅允许在特定插槽或特定组合下使用）。务必查阅示意图配套的详细规格说明或厂商手册确认LRDIMM支持细节。
-
混合安装的谨慎性：
- 虽然示意图和手册可能允许在特定条件下混用容量不同的RDIMM（如一个通道A1装32GB, A2装64GB），但这通常会导致整个通道运行在较低容量模组的较低速度和时序下，并可能增加不稳定性风险。强烈建议每个通道内使用完全相同的模组。 不同通道间也尽量保持一致以实现最佳均衡性能。
常见误区与排错要点
- 内存插满就行，顺序无所谓。
- 后果： 性能严重损失（未启用通道模式），或无法开机。
- 解决： 严格按示意图标注的安装优先级（First, Second…）和通道分组（同色）重新安装。
- 不同通道的插槽可以混用不同容量/规格内存。
- 后果： 可能导致性能不均衡，系统不稳定（尤其在高负载下），或某些高级内存特性无法启用。
- 解决： 尽可能保证所有通道安装相同规格（容量、速度、型号）的内存条，如有特殊需求，务必查阅服务器官方兼容性文档。
- 忽略盖板示意图，只依赖主板丝印。
- 风险： 主板丝印可能较小、易磨损或被线缆遮挡，盖板示意图是厂商提供的、针对该机型最权威、最清晰、最易获取的参考，主板布局可能有微小变种，盖板图确保准确对应。
- 故障排查步骤：
- 确认报错信息： 记录准确的POST代码、BMC/IPMI日志或操作系统错误信息，锁定报错的内存插槽号。
- 对照示意图定位： 找到报错的物理插槽位置。
- 最小化测试： 仅保留CPU0（如多路）和其“First DIMM”插槽上的单条已知良好内存（按示意图顺序），看能否开机，逐步按优先级添加其他内存条或CPU。
- 交换测试： 将疑似故障内存条与同通道内确认良好的内存条交换插槽，观察报错是否跟随内存条或留在原插槽（判断是内存条坏还是插槽/主板问题）。
- 检查兼容性： 确认所有内存条型号在服务器厂商的官方兼容内存列表（QVL）中，且规格符合示意图要求。
专业运维的基石
服务器盖板上的内存示意图绝非装饰,它是硬件工程师精心设计的蓝图，是保障服务器内存子系统高效、稳定运行的“交通规则”，熟练掌握这张图，意味着能够：
- 最大化性能： 确保内存通道正确配置，发挥应有带宽。
- 保障稳定性： 规避因安装错误导致的不兼容或信号完整性问题。
- 提升效率： 快速精准地进行安装、扩容和故障定位。
- 降低风险： 避免因误操作导致的硬件损坏或业务中断。
每一次打开服务器盖板进行内存操作前,花30秒仔细研读这张示意图，是专业IT运维人员不可或缺的习惯和职业素养的体现，它是通往服务器稳定高效运行的必经之路。
您在服务器内存配置或故障排查中，是否曾因忽略示意图而踩过“坑”？或者有哪些关于内存通道优化的独特经验？欢迎在评论区分享您的实战心得与挑战！
