开发板测试程序

开发板测试程序是嵌入式系统开发中至关重要的环节，它如同给新生的硬件做一次全面体检，确保核心功能正常、接口稳定可靠，为后续复杂应用的开发奠定坚实基础，一个严谨的测试程序能显著降低项目风险,避免在开发后期才发现硬件层面的致命缺陷。

理解测试程序的核心价值

• 硬件验证基石： 这是测试程序最根本的目标，新到手的开发板或自研的硬件平台，需要通过测试程序验证CPU、内存、时钟、电源管理等核心电路是否按预期工作,排除生产瑕疵或设计失误。
• 外设接口把关者： GPIO、UART、I2C、SPI、ADC、PWM、USB、以太网、显示屏接口等，是开发板与外界交互的通道，测试程序需逐一验证这些接口的信号完整性、时序正确性及基本通信功能。
• 驱动与底层软件试金石： 在操作系统（如Linux、RTOS）或裸机环境下，测试程序是验证BSP、HAL库、设备驱动程序是否正常工作的有效手段。
• 开发环境验证哨兵： 烧录工具链（JTAG/SWD调试器、串口烧录工具）、编译器、调试器能否成功连接开发板并执行程序,也需要一个简单的测试程序来确认。
• 项目启动加速器： 通过测试程序快速确认硬件基础健康，开发者能更有信心地投入核心业务逻辑开发,避免在硬件不稳定问题上耗费过多时间。

构建专业测试环境

1. 硬件准备：

   • 目标开发板: 确保电源适配器规格匹配（电压、电流、接口极性）。
   • 调试/烧录工具： 根据开发板支持的接口（常见JTAG/SWD），准备对应的调试器（如J-Link, ST-Link, DAPLink）及连接线。
   • 串口调试工具： USB转TTL串口模块（如CH340, CP2102, FT232），用于查看调试信息，确认波特率、数据位、停止位、校验位设置。
   • 外设测试辅助： 根据测试需求准备，如LED、按键、杜邦线、I2C/SPI传感器模块、电阻（用于模拟量输入测试）、逻辑分析仪（用于深入分析信号时序）、万用表（测量电压、通断）。
   • 稳定电源： 使用开发板指定电源或可靠的实验室电源,避免电源噪声或波动导致测试结果异常。

2. 软件准备：

   • 集成开发环境： 安装芯片厂商推荐的IDE（如Keil MDK, IAR EWARM, STM32CubeIDE, VS Code + PlatformIO）或配置好命令行编译工具链（GCC for ARM）。
   • SDK/开发包： 获取并安装开发板对应的SDK、BSP（板级支持包）或HAL（硬件抽象层）库，这些通常包含外设驱动、示例代码和项目模板。
   • 烧录与调试工具驱动： 确保调试器（J-Link, ST-Link等）的驱动程序已正确安装,能被IDE识别。
   • 串口终端软件： 安装如PuTTY（Windows）、minicom/screen（Linux/macOS）、MobaXterm等,用于查看串口输出。

设计并实现测试程序

一个结构良好的测试程序通常包含以下模块：

1. 核心系统自检：

   • 时钟验证： 读取并输出系统时钟（SYSCLK）、外设总线时钟（如AHB, APB1, APB2）频率，与配置值比较,使用定时器精确测量时钟周期。
   • 内存测试：
     • SRAM测试： 实现经典算法如March C-，原理：向内存区域写入特定的数据模式（如全0、全1、棋盘格0xAA/0x55、地址递增模式），然后读出校验，覆盖地址线、数据线、存储单元故障。
     • Flash测试： 读取Flash特定区域（如厂商ID、设备ID）、校验预编程内容（如Bootloader）、执行简单的擦除-写入-读取-校验操作（注意选择不影响程序自身运行的区域）。
   • 电源监控： 如果芯片内置电源监控模块（如PVD）,读取并报告当前电压状态。

   // 示例：简单的SRAM棋盘格模式测试 (伪代码)
   #define TEST_BUFFER_SIZE 1024
   volatile uint32_t testBuffer[TEST_BUFFER_SIZE];
   bool test_sram_march_c() {
       // March Element 1: Write 0x55555555 (Up)
       for (int i = 0; i < TEST_BUFFER_SIZE; i++) {
           testBuffer[i] = 0x55555555;
       }
       // March Element 2: Read 0x55555555, Write 0xAAAAAAAA (Up)
       for (int i = 0; i < TEST_BUFFER_SIZE; i++) {
           if (testBuffer[i] != 0x55555555) return false;
           testBuffer[i] = 0xAAAAAAAA;
       }
       // March Element 3: Read 0xAAAAAAAA (Up) ... (后续元素省略)
       // ... 实现完整的March C- 或选择关键步骤
       return true; // 所有步骤通过
   }

2. GPIO基础功能测试：

   • 输出测试： 配置一组GPIO为输出模式，循环点亮/熄灭连接在这些引脚上的LED，测试驱动能力、高低电平是否正常。
   • 输入测试： 配置一组GPIO为输入模式（上拉/下拉），通过外部按键或短接杜邦线改变引脚电平，读取并报告状态，测试输入检测、上拉/下拉电阻是否有效。

3. 关键通信接口测试：

   • UART (串口) 自收自发： 将开发板的UART TX引脚与RX引脚短接，测试程序通过该UART发送一串特定数据，并尝试接收，比较发送与接收的数据是否一致，验证波特率准确性、收发功能,同时通过串口终端输出关键测试信息。
   • I2C 总线扫描： 利用I2C库函数扫描总线上所有设备地址（通常0x08 – 0x77），报告检测到的有效设备地址，可连接一个已知地址的I2C设备（如EEPROM 24C02）进行读写验证。
   • SPI 回环测试： 将SPI的MOSI引脚与MISO引脚短接（或通过电阻），主控发送数据，同时接收数据，比较发送与接收的数据是否一致，验证时钟、数据线、片选功能，注意配置正确的时钟极性(CPOL)和相位(CPHA)。
   • ADC 采样测试： 将ADC输入通道连接到已知电压源（如通过电阻分压的3.3V或开发板提供的参考电压），读取ADC值，转换为实际电压并与预期值比较（考虑精度误差范围），测试不同通道、不同参考电压源（如VREFINT）。

4. 定时器与中断测试：

   • 定时器基本计时： 配置一个定时器产生精确的时间间隔中断（如1s），在中断服务程序(ISR)中翻转一个LED或计数器,通过LED闪烁频率或串口打印计数器值验证定时准确性。
   • 外部中断响应： 配置一个GPIO引脚为外部中断触发模式（上升沿/下降沿/双边沿），连接按键或手动产生电平跳变，在对应的ISR中执行操作（如翻转LED、串口打印信息）,验证中断响应速度和正确性。

5. (可选) 高级外设测试：

   • PWM 输出验证： 使用逻辑分析仪或示波器测量PWM输出引脚的波形，验证频率、占空比是否与配置一致。
   • 以太网连通性： Ping测试开发板与PC或其他网络设备的连通性，进行简单的TCP/UDP数据收发测试。
   • USB 枚举与通信： 测试开发板作为USB设备（如CDC虚拟串口、HID）能否被主机正确识别枚举,并进行基本数据通信。
   • 显示屏初始化与绘图： 驱动显示屏点亮，显示测试图案、颜色条、文字信息，验证显示控制器、接口（RGB, MIPI, SPI屏）和背光控制。

程序烧录、执行与结果分析

1. 编译与链接： 在IDE或命令行中编译测试程序源码，生成可执行文件（如.bin, .hex, .elf）。
2. 烧录程序：
   • 通过调试器（JTAG/SWD）烧录：这是最常用方式，支持烧录和调试，在IDE中配置好调试器型号和目标芯片型号，点击“Download”或“Load”按钮。
   • 通过Bootloader烧录：有些开发板内置串口/USB/DFU Bootloader，使用厂商提供的烧录工具（如STM32CubeProgrammer, esptool.py）通过指定接口进行烧录。
3. 执行与观察：
   • 复位或上电启动开发板。
   • 视觉观察： 观察LED的预期闪烁或变化。
   • 串口输出： 打开串口终端，配置正确的串口号、波特率等参数，查看程序输出的详细测试日志，日志应清晰标明每个测试项的名称、执行步骤、通过/失败状态、关键数据（如时钟频率、ADC电压值、检测到的I2C地址、内存测试结果等）。
   • 仪器辅助： 使用逻辑分析仪捕获通信接口（UART, I2C, SPI, PWM）波形，分析时序是否符合规范；用万用表测量关键点电压、GPIO电平。
4. 结果判定：
   • 严格标准： 所有核心系统测试项（时钟、内存）必须100%通过，这是系统稳定运行的基础,任何失败都表明存在严重硬件问题。
   • 关键外设： GPIO、UART、I2C、SPI、ADC、定时器等关键接口测试必须通过。
   • 高级外设： 根据项目需求决定，如果项目中会用到,则必须测试通过。
   • 记录与报告： 详细记录每一项测试的结果（通过/失败）、失败时的具体现象和数据，形成清晰的测试报告，这对于硬件返修、设计迭代或问题追溯至关重要。

专业建议与深度优化

• 模块化与可配置： 将不同外设的测试代码封装成独立模块（函数或文件），通过宏定义或配置文件方便地启用/禁用特定测试项,提高代码复用性和灵活性。
• 自动化测试： 对于需要反复执行的测试（如生产测试），考虑将串口输出解析逻辑集成到PC端脚本（Python等）,实现测试结果的自动判断和报告生成。
• 压力与边界测试：
  • 在极限温度（高低温）下运行测试程序,验证硬件的环境适应性。
  • 对内存进行长时间、大数据量的读写压力测试。
  • 测试外设在最大负载下的稳定性（如SPI最高速率、ADC连续高速采样）。
  • 测试电源电压在允许范围内波动时系统的稳定性。
• 集成看门狗： 在测试程序中启用硬件看门狗，确保程序在跑飞或死锁时能自动复位,避免测试过程卡死需要手动断电的情况。
• 功耗监测： 在关键测试阶段测量开发板在不同工作模式（全速运行、睡眠、停机）下的功耗,与设计预期或芯片手册对比。
• 利用芯片自检： 许多现代MCU内置自检功能（如Flash CRC校验、RAM ECC检测、时钟安全系统CSS）,在测试程序中主动调用并检查这些状态寄存器。

常见问题与排障思路

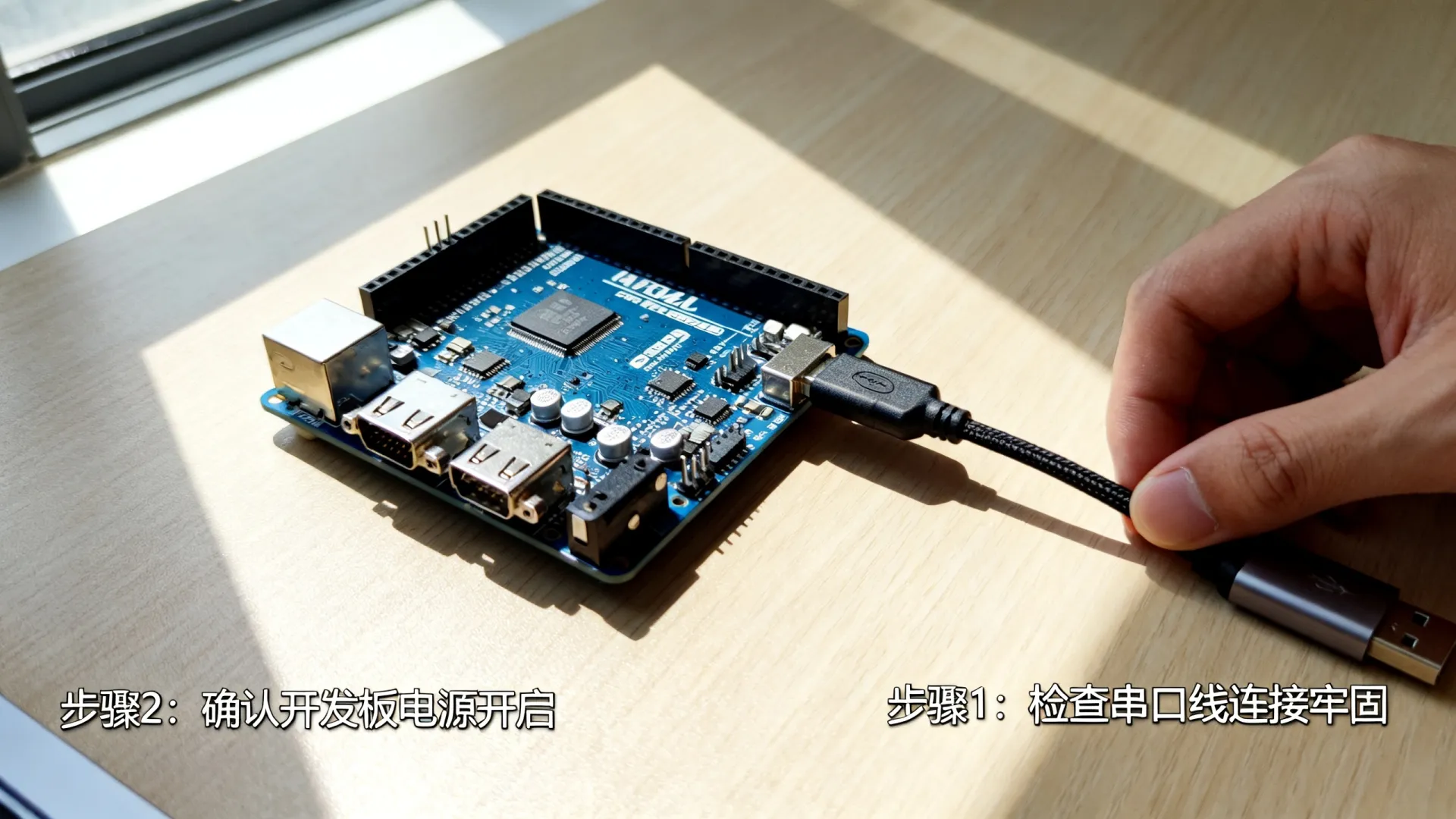

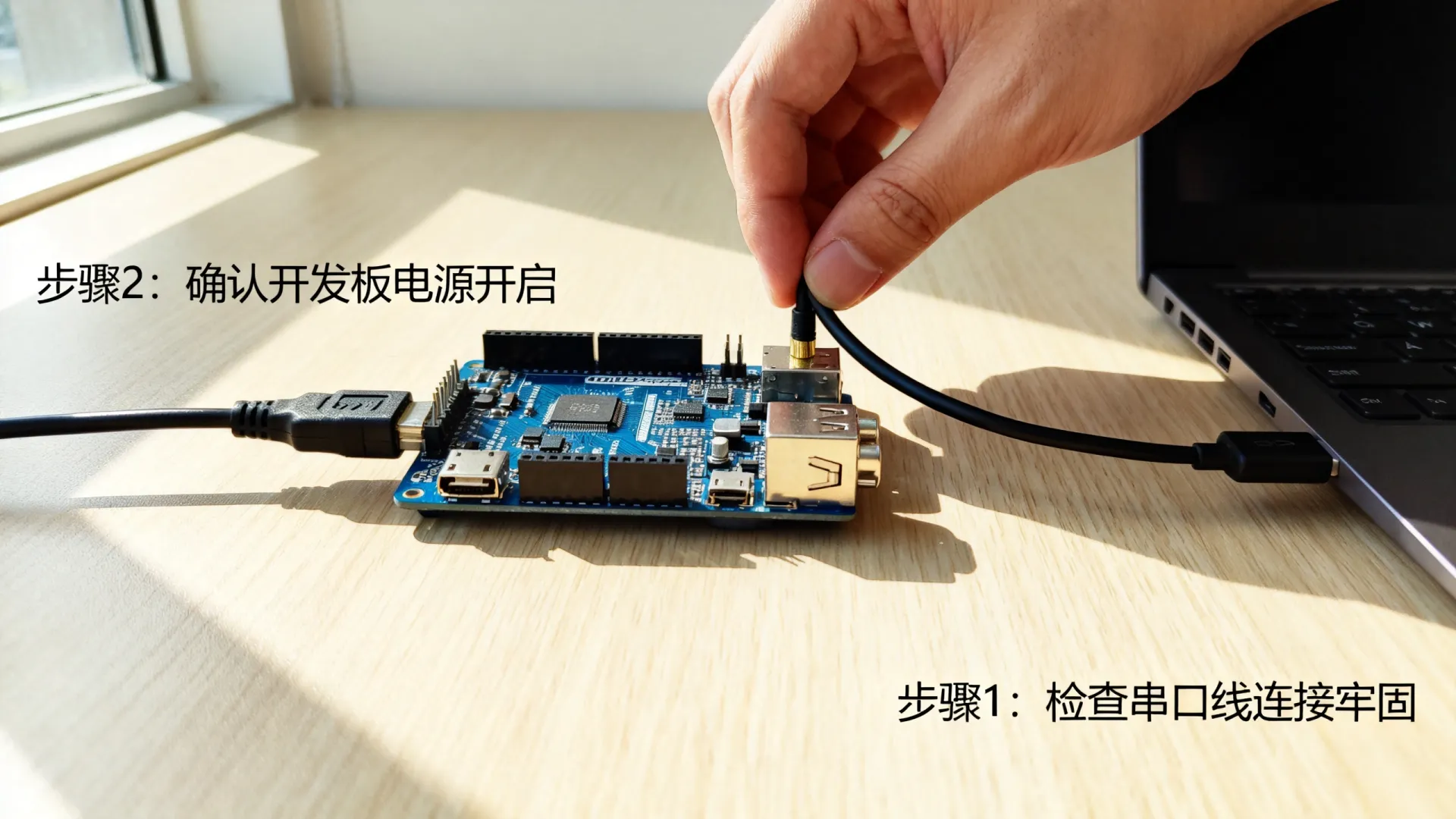

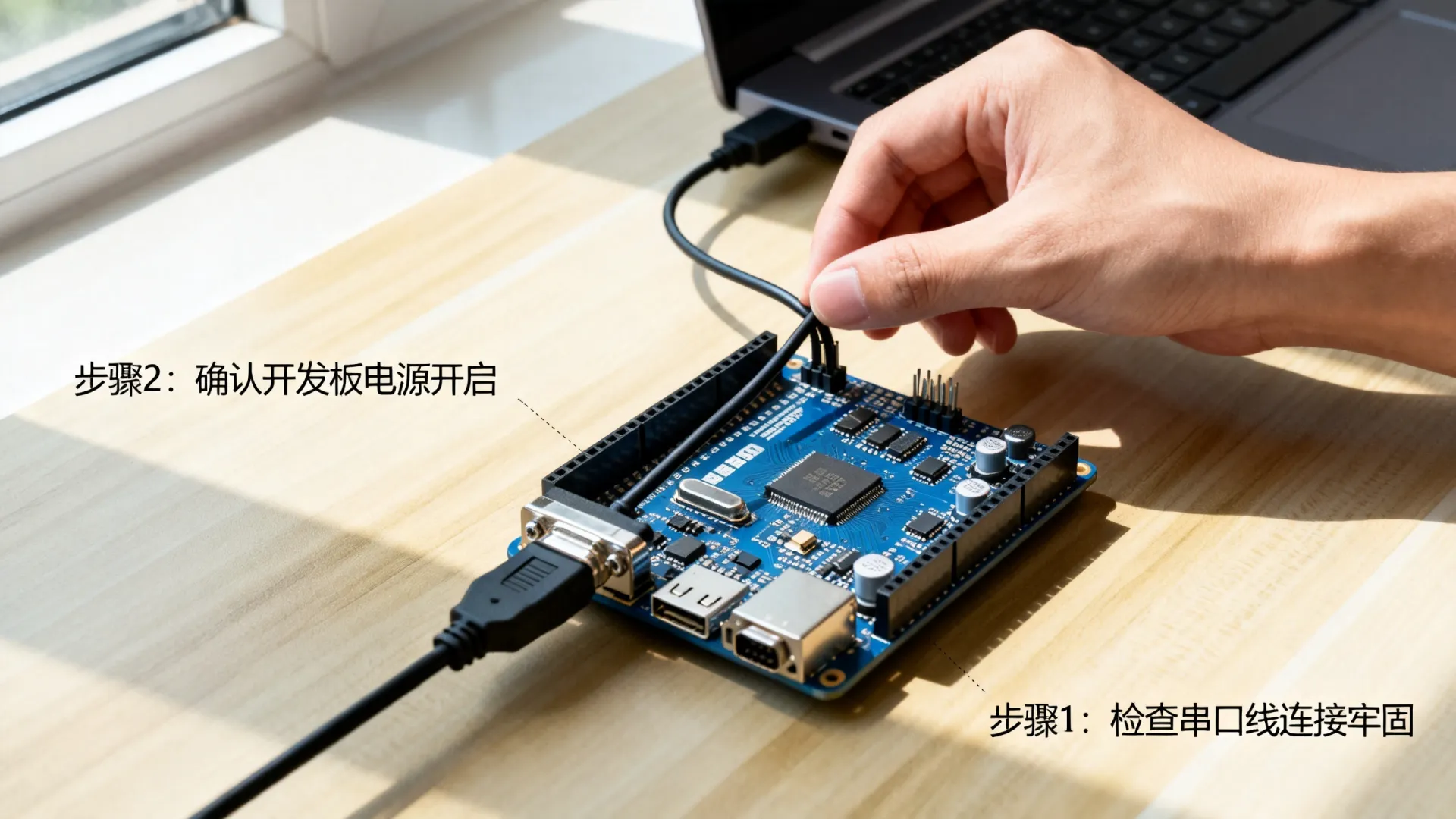

• 程序无法烧录：
  • 检查调试器驱动、连接线（是否接触不良）、目标板供电。
  • 确认IDE中调试器型号和目标芯片型号选择正确。
  • 检查开发板Boot模式引脚是否配置为调试模式（通常需要设置为JTAG/SWD）。
  • 尝试降低调试器通信速率。
• 程序烧录后无任何反应：
  • 检查复位电路、电源电压是否正常。
  • 确认程序是否成功烧录到正确的Flash地址（通常从0x08000000开始）。
  • 检查时钟初始化配置是否正确（尤其HSI/HSE/PLL配置），系统时钟是否成功启动,一个错误的时钟配置会导致所有后续操作都异常缓慢或停止。
  • 使用调试器进行单步调试，看程序卡死在何处（如HardFault）。
• 外设功能异常：
  • GPIO： 检查引脚复用配置是否正确（AFIO），是否被其他功能占用；检查外部电路（上拉/下拉电阻、负载是否过重）。
  • UART： 确认两端（开发板与PC串口工具）波特率、数据位、停止位、校验位设置完全一致；检查TX/RX引脚是否接反；测量TX引脚是否有波形输出。
  • I2C/SPI： 用示波器/逻辑分析仪检查SCL/SCK、SDA/MOSI/MISO信号波形，确认时序（起始条件、停止条件、ACK、时钟频率）是否正确；检查上拉电阻是否焊接且阻值合适（I2C必须上拉）；检查片选信号是否有效。
  • ADC： 检查参考电压源是否稳定；测量实际输入电压是否在ADC量程范围内；注意模拟地与数字地的处理，避免噪声干扰；检查采样时间配置是否足够。
• 测试结果不稳定：
  • 重点检查电源稳定性（纹波噪声是否过大）、地线连接是否良好（共地问题）。
  • 检查晶振是否起振、焊接是否可靠。
  • 注意信号完整性问题（长走线、过孔、串扰）,在高速信号线上考虑串联匹配电阻。
  • 检查是否有电磁干扰源靠近。

严谨高效的开发板测试程序是嵌入式项目成功的坚实保障，它并非简单的“点灯”演示，而是一套系统化的硬件验证与诊断方案，通过遵循本文介绍的方法论从理解价值、搭建环境、精心设计实现、规范执行分析，到采纳深度优化建议，开发者能够快速、准确地评估硬件平台的健康状况，识别潜在风险，为后续复杂应用的开发铺平道路，将测试视为开发流程中不可或缺的、专业化的环节，而非可有可无的过场,是提升项目质量和开发效率的关键。
