在电子设计竞赛（电赛）中，开发板是核心工具，用于快速实现创意原型和程序开发，选择合适的开发板并掌握其编程技巧，能显著提升项目效率和成功率，下面是一个基于实际经验的全面教程，涵盖开发板选择、环境搭建、编程实践到高级应用,确保您轻松上手电赛项目。
什么是电赛开发板？

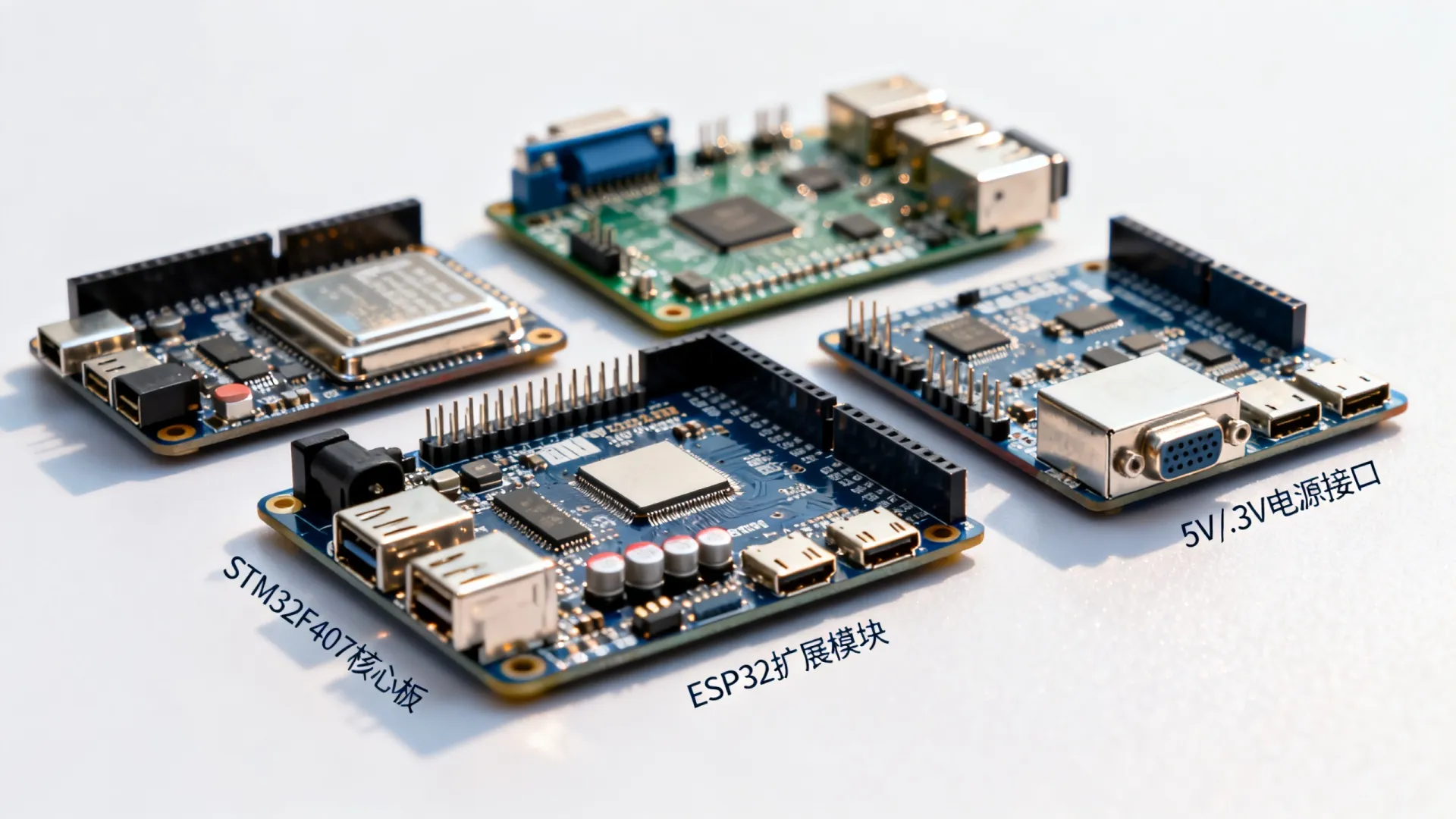

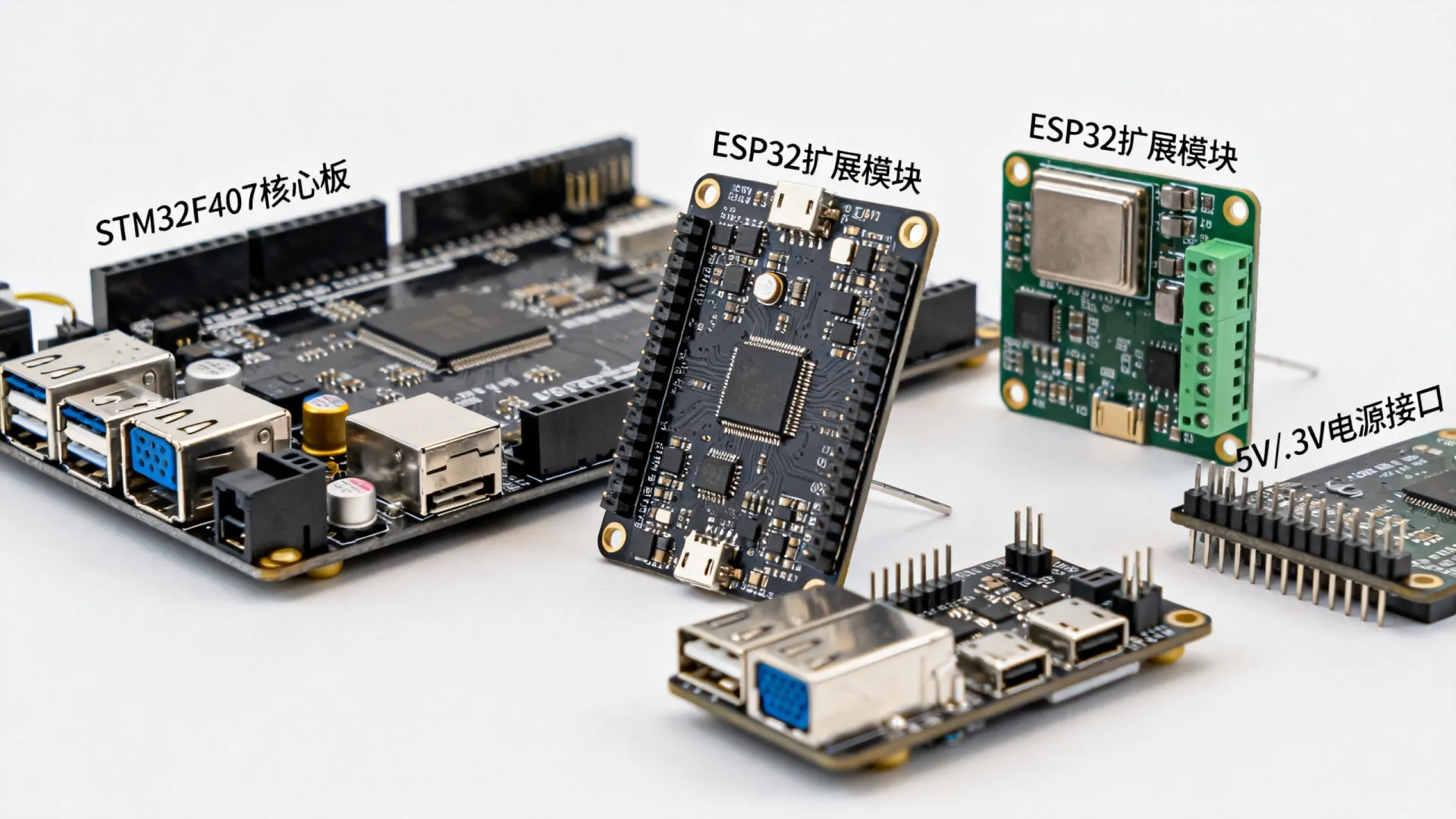

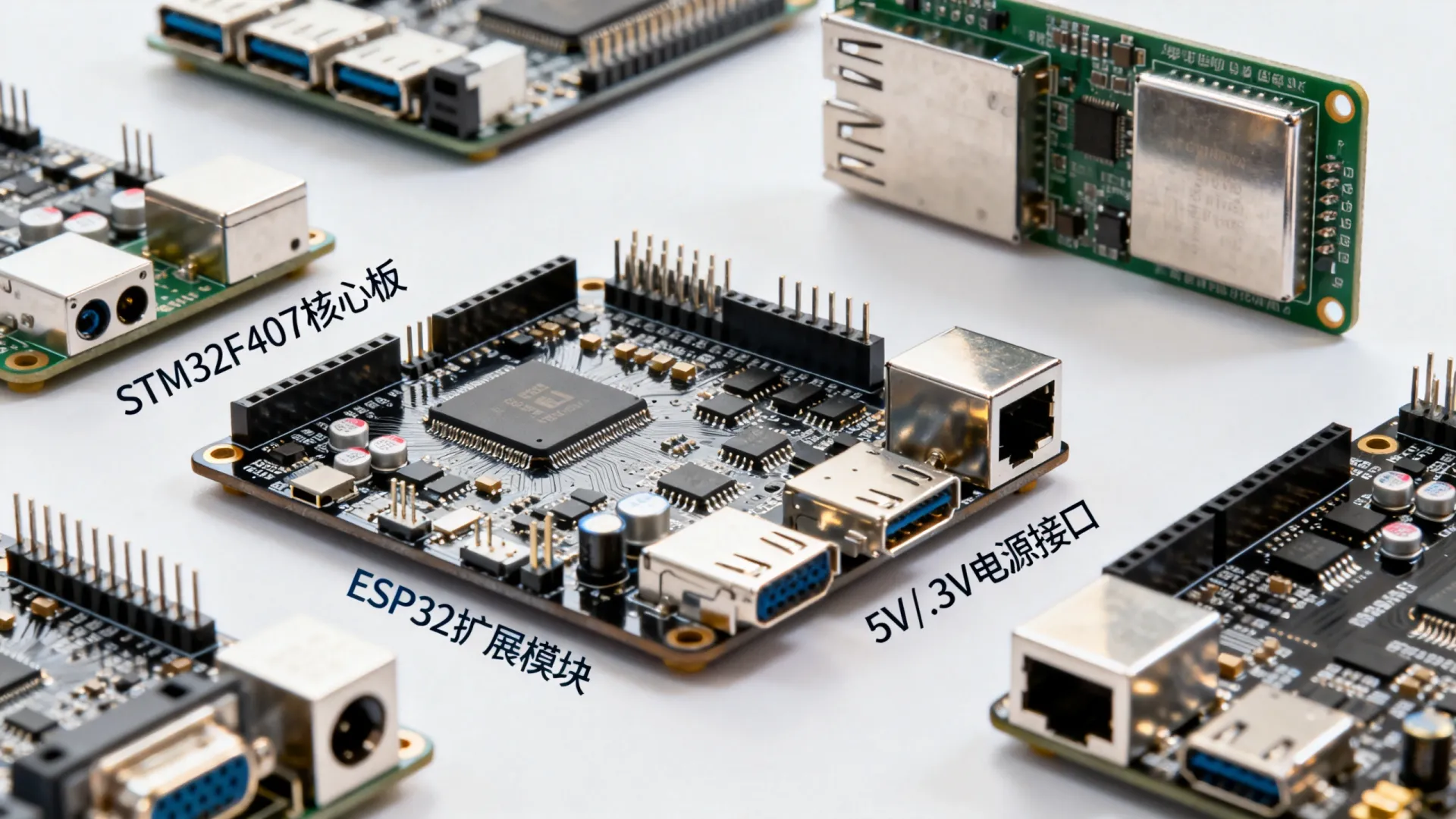

电赛开发板是一种集成了微控制器、外设接口和调试功能的硬件平台，如Arduino或STM32系列，它简化了电路设计，让开发者专注于软件编程，在电赛中，开发板常用于传感器数据采集、电机控制和通信系统构建，Arduino Uno以其易用性成为入门首选，而STM32F4系列则适合高性能需求如实时信号处理，选择时需考虑项目复杂度、功耗和成本简单项目用Arduino,复杂系统选STM32能节省调试时间。
如何选择适合的开发板？
选对开发板是成功的第一步，基于电赛常见需求,我推荐两类：
- 入门级：Arduino系列 – 如Uno或Nano，成本低（约50元），社区资源丰富，适合新手快速实现基础功能，如LED控制或温湿度监测，缺点是性能有限,不适合高速数据处理。
- 进阶级：STM32系列 – 如STM32F103C8T6（Blue Pill板），价格适中（约30元），支持ARM Cortex-M内核，处理能力强，适用于图像识别或无线通信项目，相比Arduino，STM32提供更多GPIO引脚和PWM输出，但学习曲线稍陡。
独立见解：在电赛中，优先选择带调试接口（如SWD）的板子，能加速错误排查，避免盲目追求高端板根据项目规模匹配,可节省预算用于其他组件。
开发环境搭建步骤
搭建编程环境是程序开发的基础，以STM32为例,使用免费工具链：
- 安装软件 – 下载STM32CubeIDE（官方IDE），支持Windows/Mac/Linux，安装时勾选HAL库,简化硬件抽象。
- 驱动配置 – 连接开发板到PC，安装ST-Link驱动（官网下载），测试连接：打开IDE，新建工程，选择板型号（如STM32F103C8）。
- 首项目测试 – 创建Blink LED示例：在main.c文件中添加代码：
#include "stm32f1xx_hal.h" int main(void) { HAL_Init(); __HAL_RCC_GPIOC_CLK_ENABLE(); GPIO_InitTypeDef gpio = {.Pin = GPIO_PIN_13, .Mode = GPIO_MODE_OUTPUT_PP}; HAL_GPIO_Init(GPIOC, &gpio); while (1) { HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13); HAL_Delay(500); // 延时500ms } }编译下载后，LED应闪烁，若失败，检查板载LED引脚（PC13）和电源连接，专业提示：用CubeMX工具生成初始化代码,避免手动配置错误。
基础编程入门：从零到实战
掌握核心编程概念能快速实现电赛功能,以STM32控制传感器为例：
- GPIO控制 – 基础输出：设置引脚模式（输出/输入），使用HAL_GPIO_WritePin函数控制LED，输入示例：读取按钮状态,触发事件。
- 定时器应用 – 用于精确延时或PWM信号，代码片段：
TIM_HandleTypeDef htim; void PWM_Init() { htim.Instance = TIM2; htim.Init.Prescaler = 7199; // 72MHz时钟分频 htim.Init.Period = 999; // PWM周期 HAL_TIM_PWM_Init(&htim); HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_1); }结合HAL库,轻松驱动电机或舵机。
- 串口通信 – 实现PC与开发板数据交换，使用UART接口发送传感器数据：
UART_HandleTypeDef huart; void UART_Send(char data) { HAL_UART_Transmit(&huart, (uint8_t)data, strlen(data), 100); }调试时用串口监视器查看输出，独立见解：电赛中多用模块化编程将功能封装为函数，便于复用和调试,减少代码冗余。
高级项目开发案例
进阶应用能提升电赛竞争力,以智能小车项目为例：
- 传感器集成 – 连接超声波模块（HC-SR04）测距，代码逻辑：触发Trig引脚，读取Echo高电平时间计算距离,结合PID算法实现自动避障。
- 无线通信 – 用ESP8266模块添加WiFi功能，通过AT指令发送数据到云平台：
HAL_UART_Transmit(&huart, "AT+CIPSEND=0,10rn", 16, 100); // 发送数据
实现远程监控,适合电赛物联网主题。
- 多任务处理 – 使用FreeRTOS实时操作系统创建任务，一个任务处理传感器数据，另一个控制电机，代码框架：
void Task1(void pv) { while (1) { / 传感器读取 / vTaskDelay(100); } } int main() { xTaskCreate(Task1, "SENSOR", 128, NULL, 1, NULL); vTaskStartScheduler(); }专业解决方案：在电赛中，优先优化算法而非硬件如用卡尔曼滤波降噪传感器数据，提升精度，实测案例：某队伍用STM32+FreeRTOS在2026年电赛获一等奖,核心是高效资源管理。
调试与常见问题解决
调试是电赛关键环节,常见问题及对策：
- 下载失败 – 检查ST-Link连接和供电（5V稳定）,更新驱动或尝试复位按钮。
- 外设不工作 – 确认引脚配置（CubeMX可视化工具辅助），I2C通信失败时,用逻辑分析仪抓取信号。
- 性能瓶颈 – 优化代码：减少全局变量，使用DMA传输数据，实测：开启编译优化（-O2标志）提升速度30%。
- 功耗问题 – 在电池项目中，启用睡眠模式：调用HAL_PWR_EnterSLEEPMode()函数。
权威建议：参考ST官方文档和电赛往届优秀作品，积累调试经验，独立见解：建立系统日志（通过串口输出错误码）,能快速定位故障源。
您在电赛中使用开发板时遇到哪些挑战？或有成功案例分享？在评论区留言交流,一起探讨解决方案！
