服务器盘柜怎么安装？详细步骤图解

服务器盘柜安装方法

服务器盘柜（也称为磁盘扩展柜或JBOD/JBOD阵列）是数据中心存储扩展的核心组件，用于容纳大量硬盘驱动器（HDD）或固态驱动器（SSD），为主服务器提供海量、可扩展的存储容量，其核心价值在于突破单台服务器物理盘位限制，实现存储资源的集中化、规模化管理和灵活扩展。

安装前关键准备：奠定成功基础

成功的安装始于周密的规划与准备,忽略此环节将显著增加后续故障风险。

1. 环境评估与合规验证：

   • 物理空间： 精确测量机柜/机架可用空间（高度U位、深度、宽度），确保盘柜尺寸兼容并预留足够散热间隙（前后通常需≥3-5cm）。
   • 承重能力： 核实机柜/机架及地板承重极限，满载硬盘的盘柜重量惊人，必须确保基础设施（特别是机柜导轨强度）能安全支撑。
   • 供电与散热： 确认电源插座（PDU）类型、数量、额定电流/功率满足盘柜需求，并具备冗余能力,评估机房制冷容量能否应对盘柜满载运行产生的热量。
   • 通道与维护空间： 保证前后方有足够操作空间（建议≥60cm）进行安装、维护和线缆管理。
   • 法规标准： 遵循本地电气安全、建筑规范及数据中心相关标准（如ANSI/EIA-310-D机架标准）。

2. 硬件兼容性确认：

   • 主机接口： 明确主服务器HBA（主机总线适配器）或RAID卡支持的接口类型（SAS, SATA, NVMe over Fabrics如NVMe-oF）及版本（如SAS-3 12Gbps, SAS-4 24Gbps）,确保与盘柜控制器接口完全匹配。
   • 硬盘兼容性： 严格查阅盘柜官方兼容性列表（QVL），确认计划使用的硬盘型号（品牌、容量、转速、接口、规格-2.5″/3.5″）获得认证支持。
   • 线缆规格： 准备正确类型、长度和数量的接口线缆（如SFF-8644 to SFF-8644 SAS线缆）和级联线缆（若需多柜扩展）。

3. 工具与文档准备：

   • 必要工具： 十字/一字螺丝刀套件、防静电腕带及可靠接地点、理线扎带/魔术贴、手电筒、导轨安装套件（通常随盘柜附带）、万用表（可选，验电用）。
   • 关键文档： 盘柜用户手册/安装指南、服务器/HBA文档、机房布局图、线缆连接图设计稿。

4. 安全防护措施：

   • 静电放电防护： 全程佩戴合格防静电腕带并可靠接地,操作前触摸机柜接地金属释放静电。
   • 设备下电： 安装过程中，确保盘柜及其连接的所有设备（服务器、交换机）完全断电。
   • 人力安全： 盘柜上架属重体力作业，务必2人以上协同操作，使用正确姿势（屈膝直腰）抬举,必要时使用服务器升降车。
   • 防护装备： 穿戴安全鞋、防割手套。

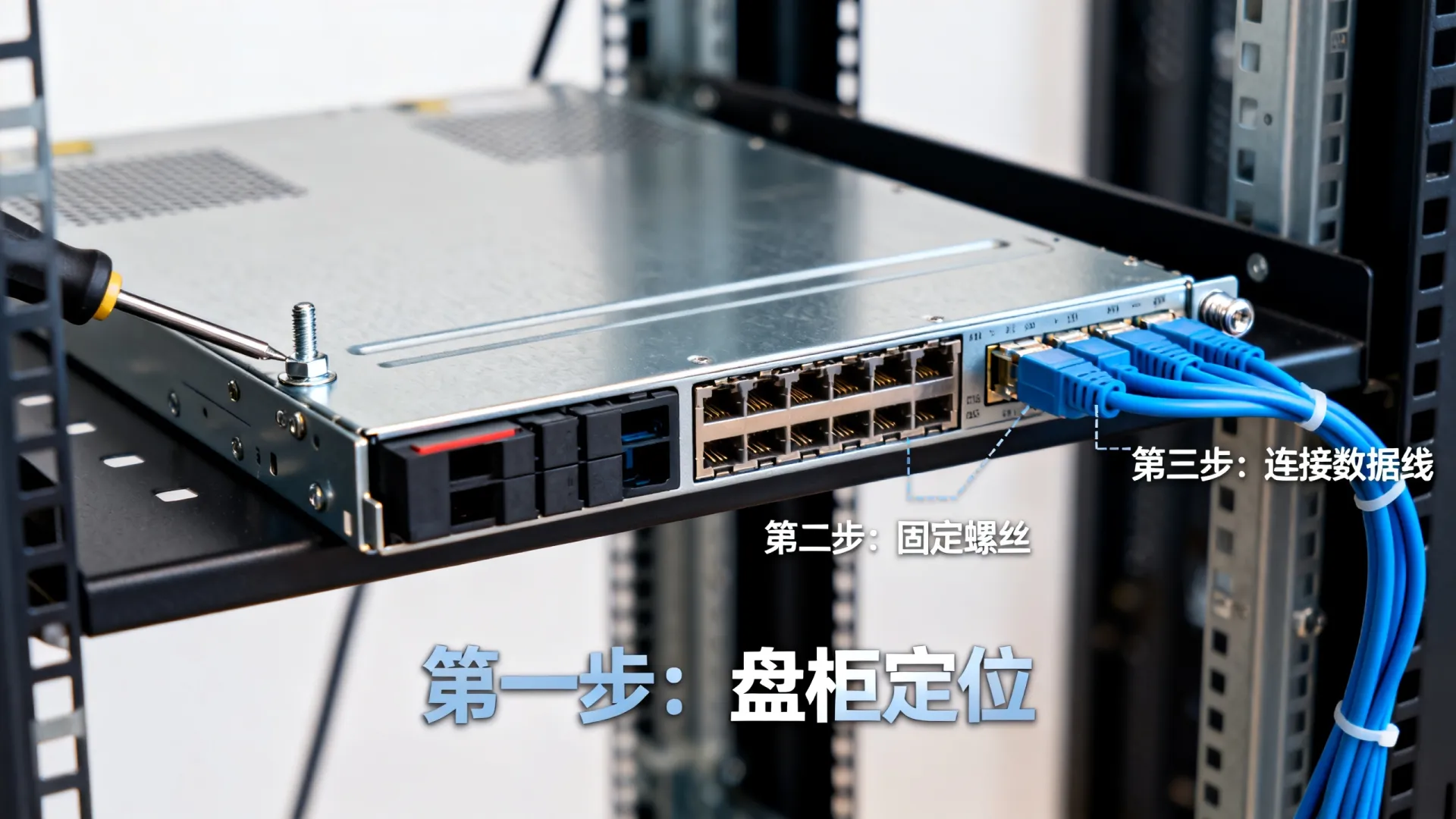

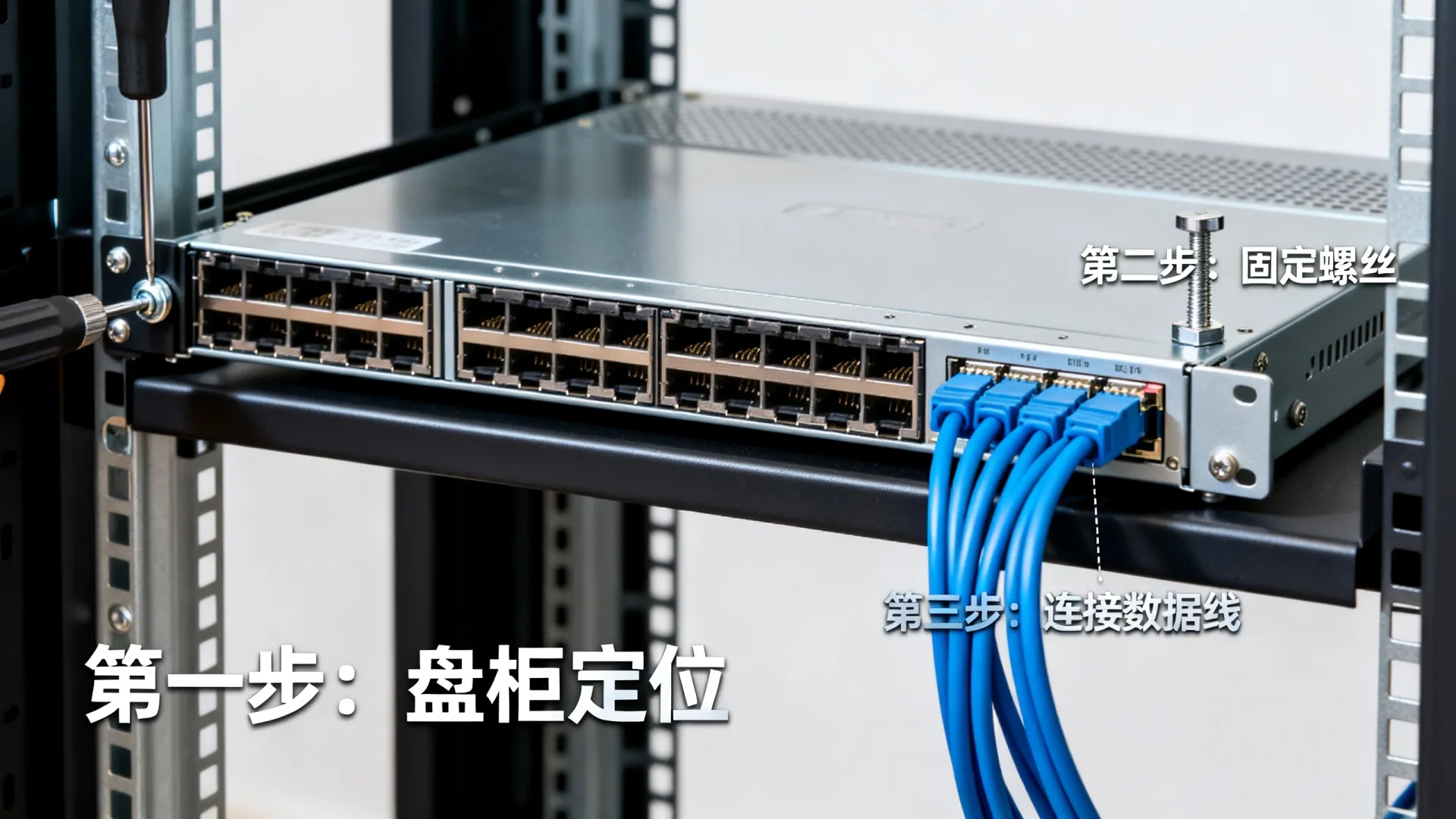

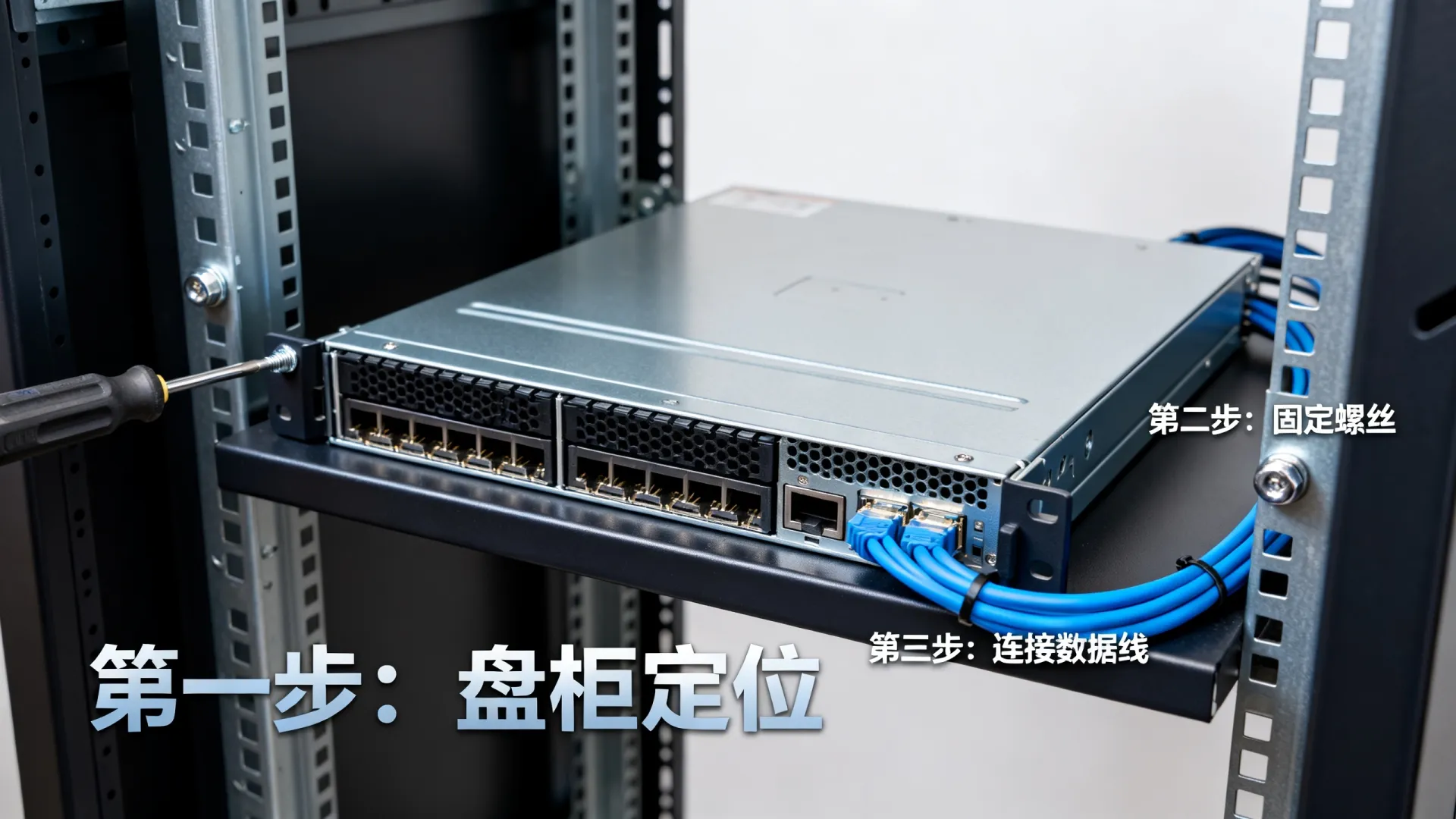

硬件安装与物理连接：精准与稳固

1. 导轨安装（核心步骤）：



   • 区分部件： 识别内轨（固定于盘柜两侧）、中轨（固定于机架立柱）、外轨（通常与中轨一体）。
   • 精确测量定位： 根据盘柜高度（如25U），选择机柜合适的起始U位，使用尺子精确测量，确保两侧导轨安装高度绝对水平对齐，这是避免盘柜倾斜、受力不均的关键。
   • 牢固固定中轨： 使用配套螺丝（通常为M6或10-32规格），将中轨前端（靠近操作面）和后端牢固锁紧在机柜方形安装孔上。务必确认所有螺丝拧紧到位，无松动。
   • 安装内轨： 将内轨按手册指示卡入或锁紧在盘柜两侧指定位置。

2. 盘柜上架：

   • 双人协作： 两人平稳抬起盘柜（抓握牢固部位）,对准机柜前方。
   • 导轨对接： 先将盘柜内轨后端滑入中轨后端卡槽，听到“咔哒”声确认后部固定到位。
   • 平稳推入： 保持水平，将盘柜平稳推入中轨，直至前端锁扣（通常为蓝色扳手）自动或手动锁定，并发出明确锁定声。剧烈晃动盘柜测试其稳固性，确保无任何位移或异响。

3. 硬盘安装（可选前置）：

   • 若盘柜支持热插拔且设计允许,可在上架前或上架后安装硬盘。
   • 防静电操作： 手持硬盘边缘,避免触碰电路板金手指。
   • 对准托架/槽位： 将硬盘平稳推入空托架或直插槽位,确保接口与背板接口精确对齐。
   • 完全插入锁定： 均匀用力推到底，直到听到卡扣锁定声或扳手锁紧到位，硬盘状态指示灯应正常亮起（通常为待机状态）。

4. 电源连接：

   • 冗余配置： 若盘柜配备双电源模块（强烈推荐），将两个模块分别连接到独立的PDU或电路上,实现真正的供电冗余。
   • 线缆管理： 使用合适长度的电源线，避免过紧拉扯或过度冗余缠绕,利用机柜PDU理线器整理。

5. 数据接口连接：

   • 主连接： 使用高质量SAS线缆（或其他指定接口线缆），将盘柜控制器上的IN或HOST端口连接到服务器HBA/Raid卡的对应OUT端口,注意接口方向与卡扣锁定。
   • 级联连接： 若需连接多个盘柜，使用线缆将第一个盘柜的OUT或EXP端口连接到下一个盘柜的IN或HOST端口，依此类推，形成菊花链。务必遵循厂商手册的最大级联数量限制。
   • 管理口连接： 使用网线将盘柜的专用管理端口（RJ-45）连接到管理网络交换机或服务器,用于状态监控和配置。

6. 线缆整理：

   • 分组捆扎： 将电源线、数据线、管理线分开捆扎，使用魔术贴或扎带松紧适度固定于机柜理线器。
   • 避免弯折： 确保线缆弯曲半径大于其最小允许值（线缆直径的8倍）,尤其光纤和高速SAS线缆。
   • 远离干扰源： 数据线尽量远离电源线或强电磁设备。

上电初始化与系统配置：验证与优化

1. 逐级上电验证：

   • 先盘柜： 闭合连接到盘柜的PDU开关，观察盘柜前面板电源指示灯、硬盘指示灯、风扇状态，应无告警灯亮起,风扇运转平稳无异常噪音。
   • 后服务器： 启动主服务器，服务器BIOS/UEFI或HBA卡初始化过程中应能识别到连接的盘柜及物理硬盘。

2. 操作系统识别：



   • 进入服务器操作系统（如Windows Server, Linux, VMware ESXi）。
   • 使用操作系统自带磁盘管理工具（如diskpart, fdisk -l, lsblk）或HBA卡管理软件，检查是否检测到所有物理硬盘（通常显示为JBOD模式下的单块磁盘）。

3. 管理界面配置（关键步骤）：

   • 访问管理界面： 通过盘柜的默认IP地址（或分配的IP）和管理员凭据（手册提供），在浏览器中登录盘柜的Web管理界面,部分盘柜也支持CLI或SNMP管理。
   • 基础配置：
     • 修改默认管理员密码。
     • 设置符合规范的盘柜主机名和网络信息（IP, 子网掩码, 网关）。
     • 配置告警通知方式（SNMP Trap, Email, Syslog）。
   • 固件检查与升级： 强烈建议检查并升级盘柜控制器固件和硬盘固件至最新稳定版本，以修复已知问题、提升兼容性和稳定性,严格遵循厂商升级流程。
   • 风扇与电源策略： 根据环境温度和服务级别协议（SLA），调整风扇转速策略（平衡噪音与散热）,确认电源冗余模式正常工作。
   • 硬件状态监控： 全面检查所有硬盘、电源、风扇、控制器、温度传感器的状态,确认无任何报错或预警。

4. 存储配置（在服务器端）：

   • 操作系统/虚拟化层配置： 在操作系统或Hypervisor中：
     • 对识别的物理硬盘进行分区、格式化（选择合适文件系统如NTFS, XFS, VMFS）。
     • 或配置软件RAID（如Windows Storage Spaces, Linux mdadm, ZFS）。
   • 硬件RAID卡配置： 如果盘柜连接的是硬件RAID卡：
     • 在RAID卡配置界面（通常在服务器启动时按特定键进入，如Ctrl+R）中，识别盘柜背板（Enclosure）。
     • 创建所需的RAID阵列（如RAID 5, RAID 6, RAID 10）。
     • 配置热备盘（Hot Spare）。
     • 初始化阵列并创建逻辑卷（Virtual Disk）。

运维管理与最佳实践：确保长期可靠运行

1. 文档化： 详细记录盘柜型号、序列号、物理位置、IP地址、硬盘配置（槽位、型号、容量、用途）、线缆连接图、配置参数、固件版本,这是高效运维和故障排除的基础。
2. 监控与告警：
   • 整合盘柜管理接口到统一的监控平台（如Zabbix, Nagios, PRTG）。
   • 确保所有关键告警（硬盘故障预测/S.M.A.R.T.告警、电源故障、风扇故障、温度超限、控制器错误）能及时、准确通知到管理员。
3. 定期维护：
   • 物理巡检： 定期检查盘柜指示灯状态、风扇运转、线缆连接是否牢固、有无积尘。
   • 清洁： 按计划（季度/半年）在设备完全断电后，使用压缩空气或专用吸尘器清除灰尘，重点清洁进风口、出风口和硬盘槽位区域。
   • 状态复查： 定期登录管理界面,全面检查硬件健康状况和日志信息。
   • 备份配置： 在管理界面中定期备份盘柜的完整配置文件。
4. 硬盘更换（热插拔）：
   • 确认操作系统/阵列支持热插拔且状态正常。
   • 在管理界面或阵列管理软件中，将故障硬盘标记为“故障”或“离线”，待其活动指示灯熄灭（通常为橙色常亮或闪烁）。
   • 按下硬盘托架释放按钮/扳手,平稳抽出故障硬盘。
   • 防静电操作下，插入同类型、同规格（或兼容列表内更大容量）的新硬盘,推到底直至锁定。
   • 系统应自动开始重建（Rebuild）或数据迁移，通过管理界面监控重建进度和状态，直至完成。重建期间避免非必要操作或断电。
5. 性能与容量规划：
   • 监控存储空间使用率和I/O性能（吞吐量、IOPS、延迟）。
   • 建立预警阈值（如容量使用率>80%），提前规划扩容（增加硬盘或新盘柜）。
   • 根据业务需求评估是否需升级接口卡或线缆（如从SAS-3升级到SAS-4）。

服务器盘柜的安装绝非简单的物理堆叠，而是一项融合了精密规划、规范操作、严格验证及持续优化的系统工程，从环境合规性核查到硬件兼容性确认，从毫米级的导轨精准对位到冗余线缆的规范管理，从固件版本的严谨升级到监控告警的有效配置，每一个环节都直接影响着存储系统的基石可靠性、可用性与性能，遵循本文详述的专业步骤与最佳实践，不仅能确保盘柜成功部署和平稳上线,更能为整个IT基础设施奠定坚实的存储基石。

您在部署或管理多厂商、多型号的服务器盘柜时，遇到最棘手的兼容性或管理难题是什么？欢迎在评论区分享您的实战经验与解决方案！
