服务器硬盘存储原理
服务器硬盘是数据中心的核心基石，承载着海量业务数据的存储与高速访问，其核心原理在于将用户数据通过精密技术转化为物理介质的稳定状态，并确保高效、可靠地读写，现代服务器存储主要依赖两大技术：基于磁性记录的机械硬盘（HDD）和基于半导体闪存的固态硬盘（SSD）。
存储介质层：数据的物理载体

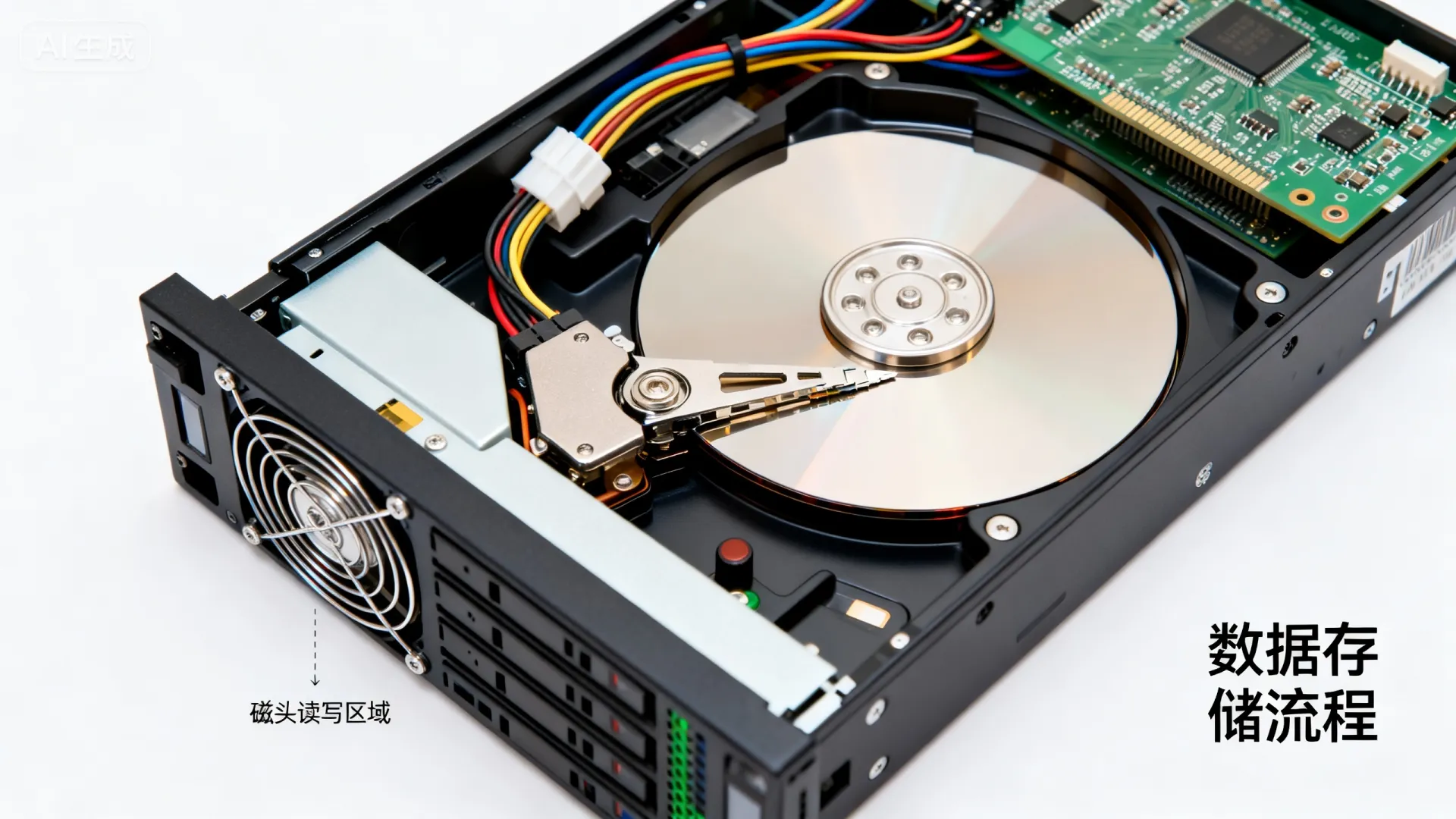

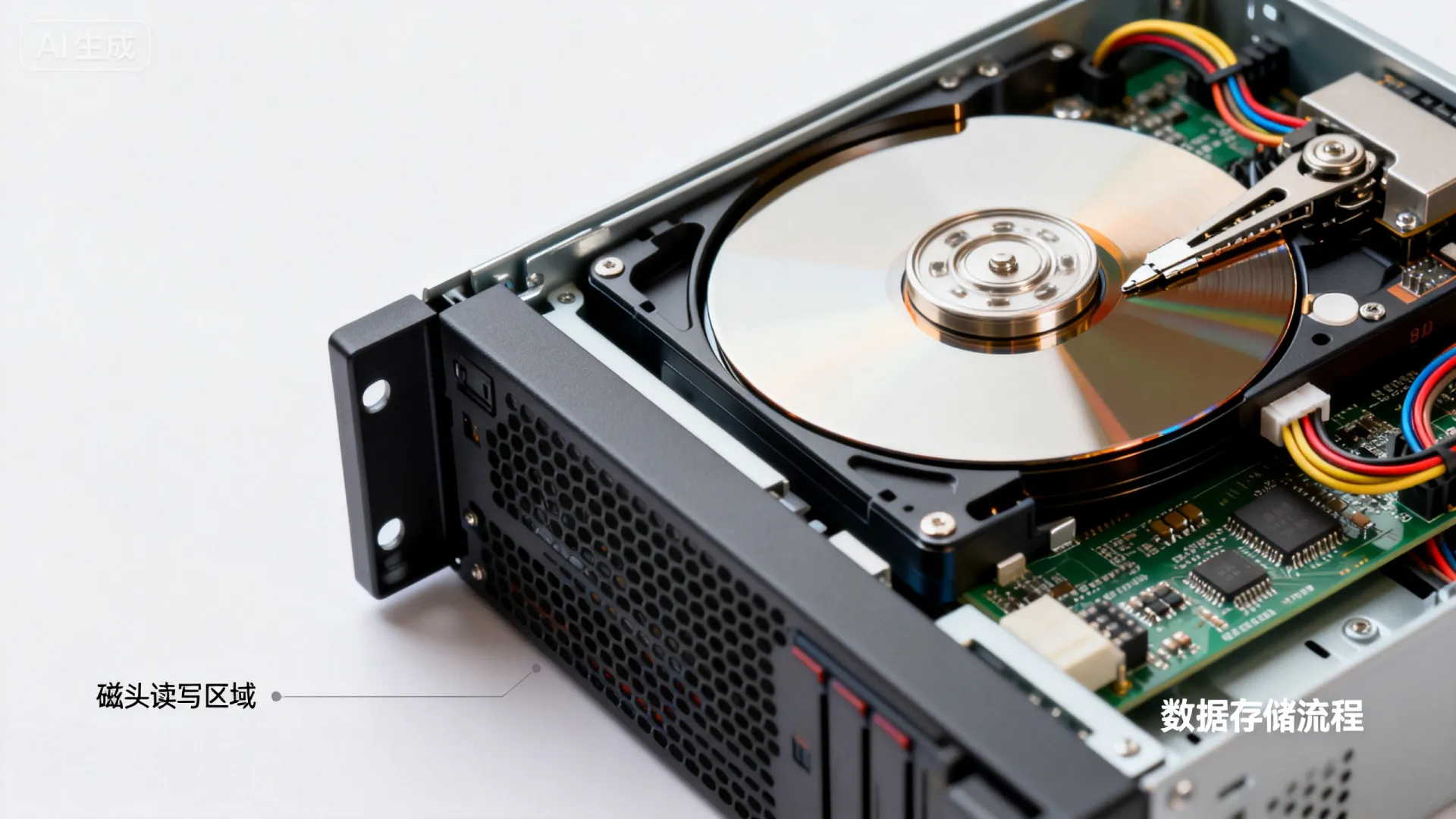

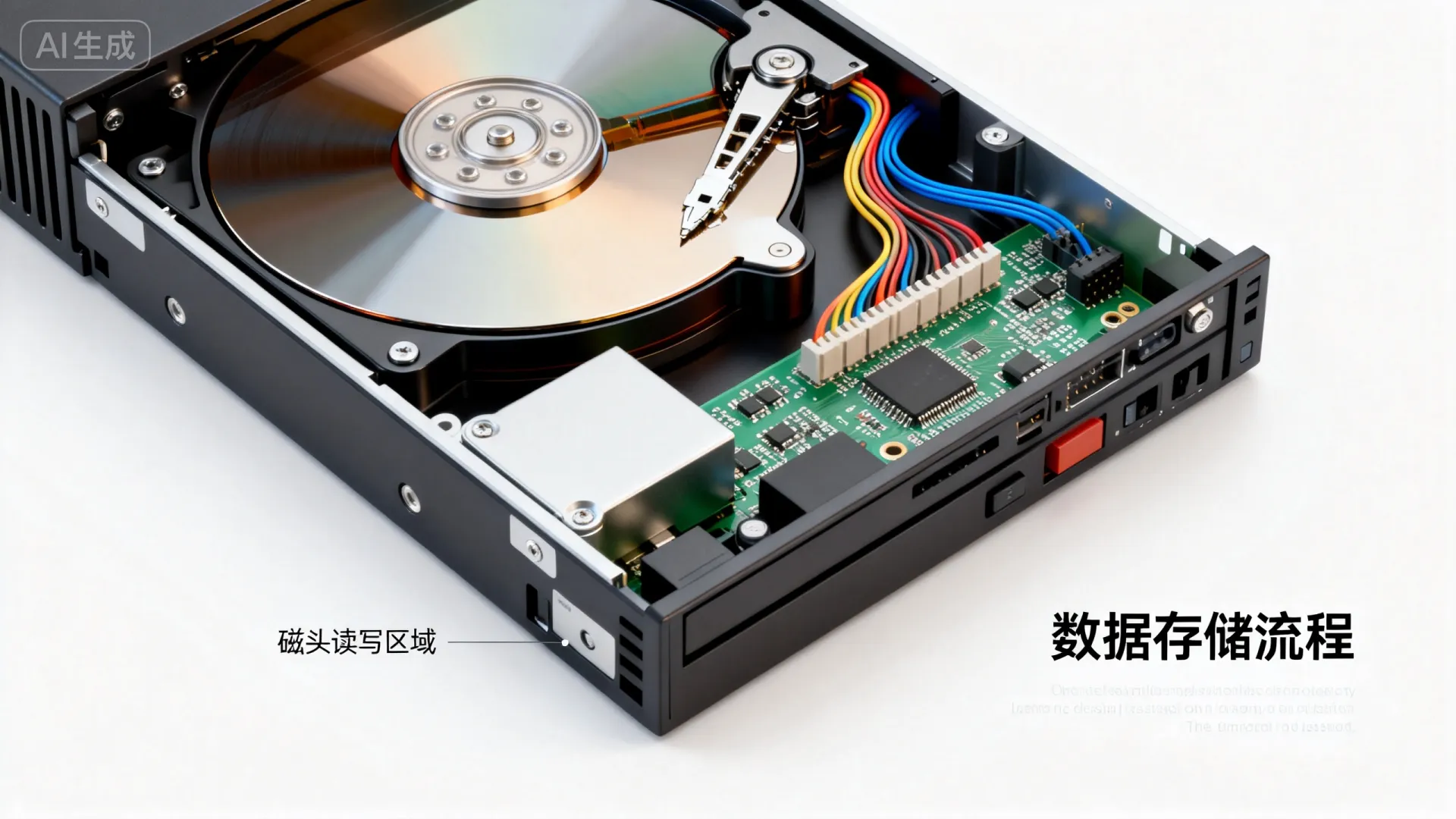

- HDD (机械硬盘)：
- 核心： 高速旋转的磁化盘片（Platter）和悬浮其上的读写磁头（Read/Write Head）。
- 写入原理： 磁头线圈通电流产生磁场，改变盘片表面微小磁性颗粒（磁畴）的南北极方向（代表0或1）。
- 读取原理： 磁头划过磁化区域，磁场变化在线圈中感应出不同方向的电流,从而识别0或1。
- 关键特性： 顺序读写性能佳，单盘容量大且成本低（$/GB），但随机访问延迟高（毫秒级，因需磁头寻道和等待盘片旋转）,物理结构对震动敏感。
- SSD (固态硬盘)：
- 核心： NAND 闪存芯片（存储单元）和主控制器。
- 存储单元： 基本单元是浮栅晶体管（Floating Gate Transistor），电荷被困在浮栅中（代表0），无电荷代表1（SLC）或通过电荷量区分多比特（MLC/TLC/QLC）。
- 写入（Program）： 向控制栅施加高电压,使电子通过隧穿氧化层注入浮栅。
- 擦除（Erase）： 向衬底施加高电压，将浮栅中的电子吸出（擦除操作以块Block为单位）。
- 读取： 施加特定电压,根据浮栅电荷量影响晶体管导通电流的大小来判定存储状态。
- 关键特性： 随机读写极快（微秒级），无机械部件抗震抗摔，功耗低发热小；但存在写入寿命限制（P/E 次数），需要复杂控制器管理（磨损均衡、垃圾回收等）,单位成本较高。
数据组织层：从比特到文件
- 物理结构：
- HDD: 盘片被划分为同心圆的磁道（Track），磁道进一步划分为扇区（Sector，传统512字节，现代多为4K）,数据按扇区寻址。
- SSD: 闪存芯片由块（Block，擦除单位，通常几百KB到几MB）组成，块内划分为页（Page，读写单位，通常4K/8K/16K）。
- 逻辑映射：
- 硬盘控制器（HDD）或SSD主控将物理扇区/页地址映射为操作系统可见的逻辑块地址（LBA）。
- 文件系统（如NTFS, ext4, ZFS）在LBA空间上构建，管理文件、目录结构及元数据（创建时间、权限等）,将用户文件逻辑组织转化为具体的LBA读写请求。
控制与接口层：大脑与通道
- 控制器：
- HDD控制器： 管理磁头定位（音圈电机驱动）、盘片转速、数据编解码（如PRML）、缓存读写、错误检测与纠正（ECC）、坏扇区映射。
- SSD控制器： 核心大脑，功能复杂得多：
- FTL (Flash Translation Layer)： 核心算法，动态映射主机LBA到物理闪存地址,处理写放大问题。
- 磨损均衡（Wear Leveling）： 动态分配写入位置，避免少数区块过早耗尽寿命（分布式磨损/静态磨损均衡）。
- 垃圾回收（Garbage Collection）： 回收包含无效数据的块：复制有效数据到新块,擦除旧块。
- 坏块管理： 识别并隔离失效存储单元。
- 高级ECC： 使用强纠错码（如LDPC）对抗NAND随使用产生的比特错误率上升。
- 读写调度与缓存： 优化指令队列，管理DRAM/SLC缓存提升性能。
- 加密： 支持硬件级加密（如AES）。
- 接口协议：
- 提供与服务器主板（通过RAID卡或主板接口）的高速连接。
- SATA (Serial ATA)： 普及接口，成本低，带宽受限（如SATA III 6Gb/s）。
- SAS (Serial Attached SCSI)： 企业级标准，高可靠性、双端口（冗余）、更高带宽（如SAS-4 24Gb/s）、更长线缆、支持SCSI指令集,兼容SATA。
- NVMe (Non-Volatile Memory Express)：
- 协议： 专为闪存设计的超高效协议,摒弃传统AHCI瓶颈。
- 接口： 通常通过PCIe通道（PCIe 3.0/4.0/5.0）实现，提供极高带宽（如PCIe 4.0 x4 约8GB/s）和极低延迟（微秒级）。
- 优势： 并行队列深度高（64K vs AHCI的32）、中断处理高效、支持多核优化。
专业挑战与前沿解决方案
- 挑战1：性能与延迟优化
- 痛点： HDD随机IOPS低；SSD在重负载下垃圾回收可能引发延迟尖峰。
- 方案：
- HDD: 采用高性能企业级SAS盘（更高转速10k/15k RPM）、大容量缓存（256MB+）。
- SSD:
- 高性能主控： 多核心、专用硬件加速引擎处理FTL/GC。
- DRAM/SLC Cache： 利用高速缓存吸收写入、加速读取。
- QLC+TLC/SLC缓存分层： 大容量QLC为主，配合小容量高速TLC/SLC作缓存。
- ZNS (Zoned Namespaces)： 革命性技术，主机应用感知闪存擦除特性，将LBA空间划分为顺序写入区（Zone），显著减少写放大和垃圾回收开销,提升吞吐与一致性。
- 挑战2：容量、成本与密度
- 痛点： 数据爆炸性增长,传统技术存储密度提升遇瓶颈。
- 方案：
- HDD: HAMR（热辅助磁记录）、MAMR（微波辅助磁记录）技术，突破超顺磁极限，实现单盘30TB+。
- SSD: 3D NAND堆叠（如200+层），QLC/PLC（每单元存储4/5比特）技术提升密度；但需更强纠错和耐用性管理。
- 挑战3：可靠性与数据安全
- 痛点： HDD机械故障、坏道；SSD颗粒磨损、比特翻转、意外断电风险。
- 方案：
- 增强ECC: LDPC等高级纠错码应对高密度NAND错误率。
- 端到端数据保护： 数据路径上（主机内存->控制器->闪存）添加校验值（如T10 DIF/DIX）。
- 断电保护（PLP）： 板载电容提供紧急电力,确保缓存数据写入闪存及元数据一致性。
- 企业级冗余： 双端口SAS、RAID阵列（需注意SSD特性，RAID 5/6重建压力大）、多副本存储、定期快照与备份。
- 智能健康管理： S.M.A.R.T.监测（更丰富SSD参数）、AI预测性故障分析。
服务器硬盘存储是精密硬件与复杂软件算法的完美融合，理解其核心原理从物理介质的电荷/磁场变化，到控制器的智能管理（尤其是SSD的FTL、磨损均衡、垃圾回收），再到高速接口协议是构建高性能、高可靠、高效率数据中心存储架构的基础，随着HAMR/MAMR、200+层3D NAND、QLC/PLC、ZNS、NVMe over Fabric等技术的持续演进，服务器存储将在容量、性能、效率上不断突破,为数字化转型提供强大支撑。
您在服务器存储选型或运维中，最常遇到哪些性能或可靠性方面的挑战？是应对高并发随机访问的压力，还是管理超大规模QLC SSD的寿命与成本平衡？欢迎分享您的实战经验或困惑！
