东流电子开发板如何选择？2026热门型号推荐

东流电子开发板是一款功能强大、接口丰富的嵌入式开发平台，特别适合物联网设备原型设计、工业控制、智能家居以及教学实验，它集成了高性能处理器、丰富的外设接口和稳定的无线连接能力，为开发者提供了一个快速验证创意、实现复杂功能的理想起点,本教程将手把手引导您完成从环境搭建到项目实战的开发流程。

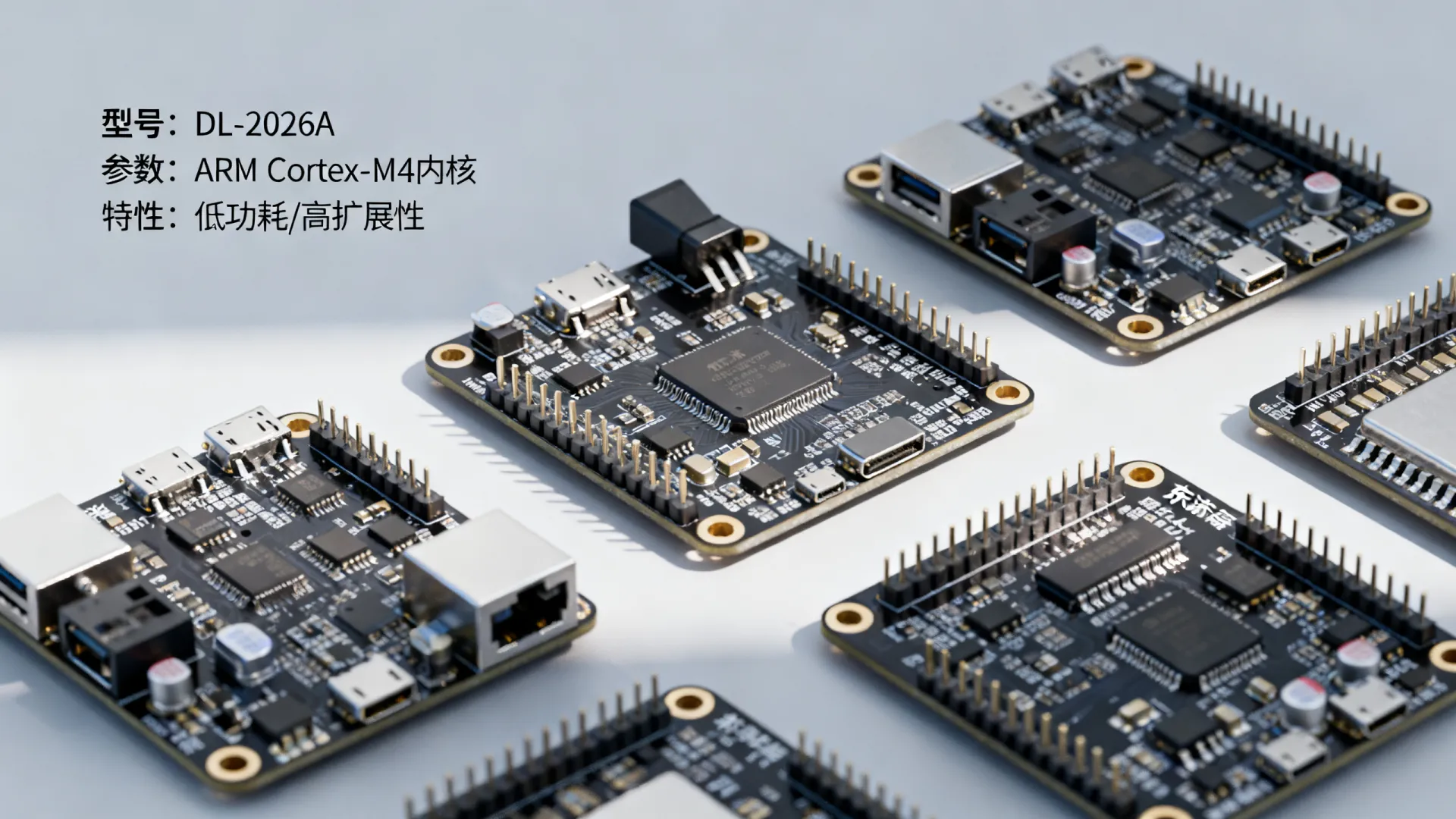

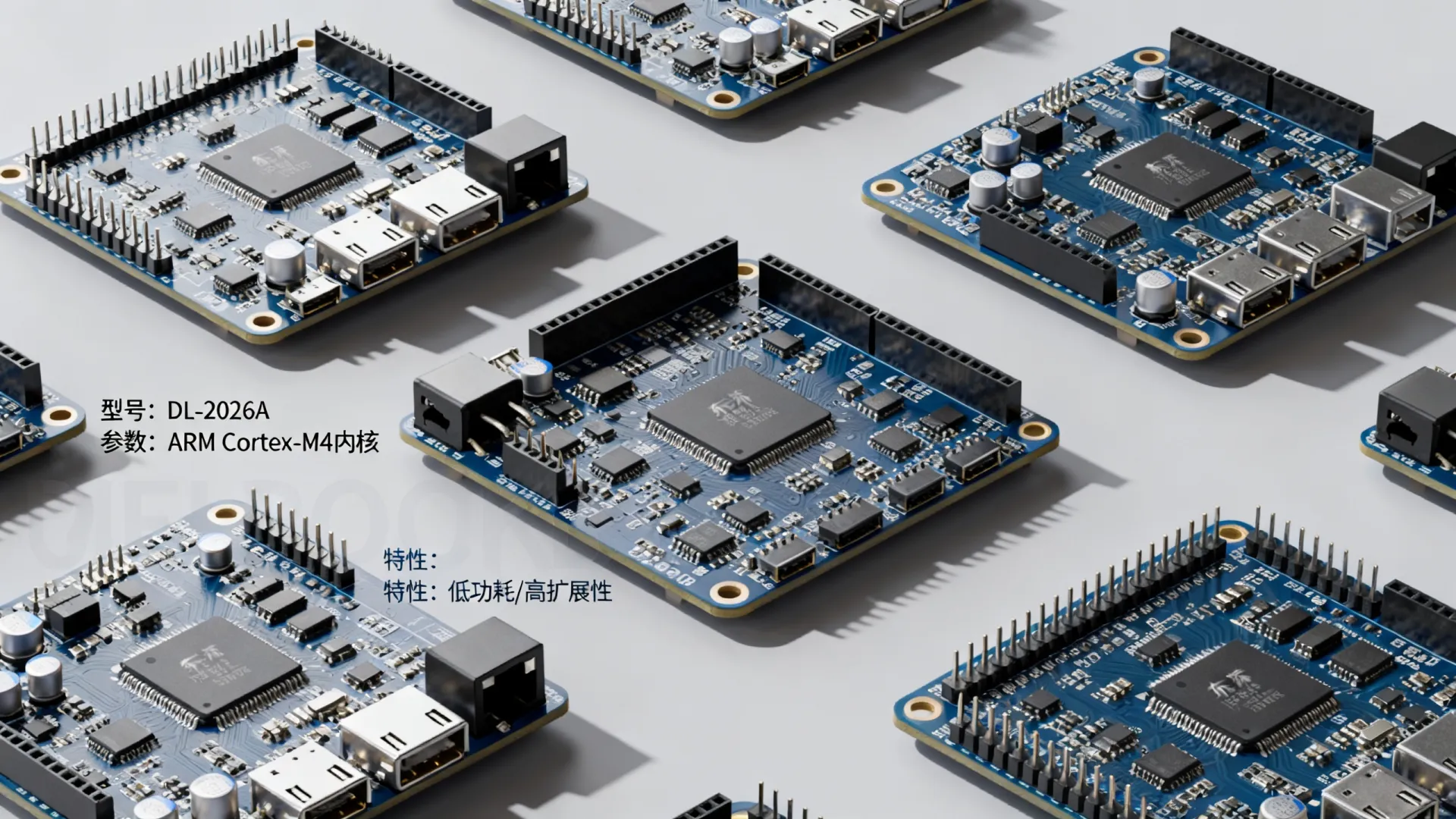

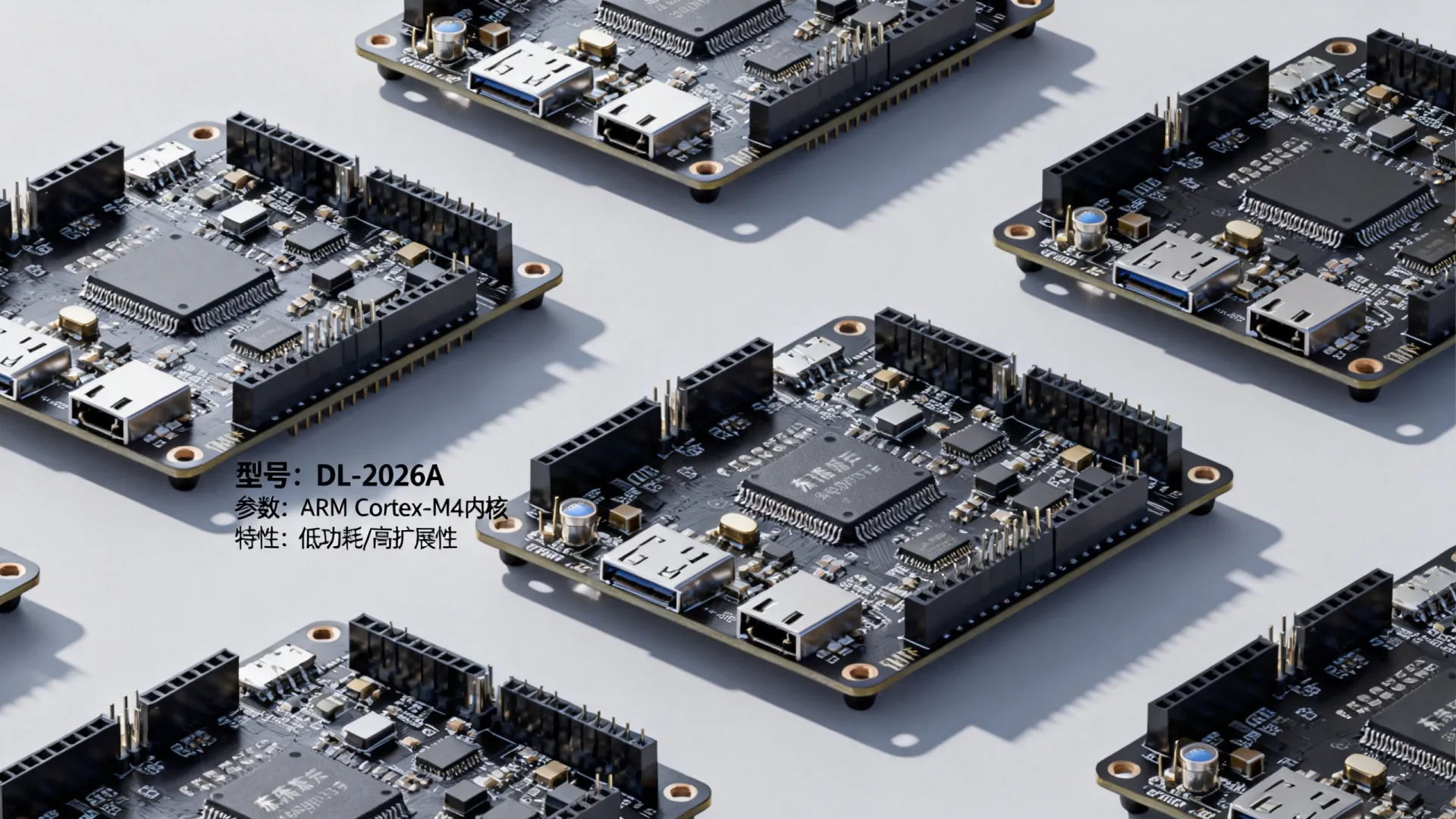

认识您的东流开发板：核心硬件解析

在开始编程之前，充分了解您的硬件平台至关重要,典型的东流开发板核心配置通常包括：

1. 主控芯片 (MCU/MPU)： 这是开发板的大脑，东流板可能采用基于ARM Cortex-M系列（如M3, M4, M7用于实时控制）或更高性能的Cortex-A系列（如A7, A53用于运行Linux等操作系统）的处理器，具体型号决定了处理能力、主频、内存大小和内置外设。
2. 内存 (Memory)：
   • RAM (运行内存)： 程序运行时临时存储数据的地方。
   • Flash (存储)： 用于存储固件程序、文件系统等,容量从几百KB到几GB不等。
3. 丰富的外设接口：
   • 通用输入输出 (GPIO)： 最基础的数字信号控制接口，用于连接LED、按钮、继电器等。
   • 模拟输入 (ADC)： 用于读取传感器（如温度、光照、电位器）的模拟电压信号。
   • 模拟输出 (DAC)： 用于输出模拟电压信号（某些型号具备）。
   • 通信接口：
     • UART (串口)： 用于调试信息输出、与电脑或其他设备进行简单串行通信。
     • I2C： 两线制总线，连接多个低速外设（如传感器、EEPROM）。
     • SPI： 高速四线制总线，用于连接显示屏、SD卡、高速ADC/DAC等。
     • CAN： 工业级现场总线,抗干扰能力强。
     • USB： 用于连接电脑（编程、调试、虚拟串口）、充当USB主机或设备。
     • 以太网 (Ethernet)： 提供有线网络连接（某些型号）。
4. 无线连接 (Wireless Connectivity – 视具体型号)：
   • Wi-Fi： 实现无线局域网接入和互联网连接（如ESP32系列模块）。
   • 蓝牙 (Bluetooth)： 用于短距离无线通信（如BLE低功耗蓝牙）。
   • LoRa： 低功耗广域网技术，适合远距离、低数据率的物联网应用。
5. 电源管理： 提供稳定的电源输入（如USB供电、电池接口）和电压转换。
6. 扩展接口： 如排针、排母，方便连接面包板或扩展板（Shield）。

建议： 拿到开发板后，第一件事是查阅官方提供的原理图 (Schematic) 和 硬件手册 (Hardware Manual/Datasheet)，它们详细说明了每个引脚的功能、电压范围、接口定义以及芯片的寄存器信息,是编程调试的基石。

搭建开发环境：软件准备

根据东流开发板的主控芯片和您计划使用的操作系统（裸机、RTOS、Linux）,选择合适的开发环境：

1. 裸机 / RTOS 开发 (常见于Cortex-M系列)：

   • 集成开发环境 (IDE) 选择：
     • Keil MDK： 商业软件，功能强大,对ARM芯片支持极佳。
     • IAR Embedded Workbench： 商业软件,性能优化好。
     • STM32CubeIDE (针对ST芯片)： ST官方免费IDE，基于Eclipse,集成STM32CubeMX。
     • PlatformIO (VSCode插件)： 开源跨平台，支持多种框架和板卡,社区活跃。
   • 关键组件：
     • 编译器 (Compiler)： 如ARM GCC (开源), ARM Compiler (Keil/IAR)。
     • 调试器 (Debugger)： 如J-Link, ST-Link (ST板常用), CMSIS-DAP,开发板通常自带调试芯片或接口。
     • 固件库 / HAL / LL库： 芯片厂商提供的软件库，封装了底层硬件操作（寄存器访问），极大简化开发，例如ST的HAL库、NXP的MCUXpresso SDK。
     • RTOS (可选)： FreeRTOS, RT-Thread, uC/OS-II/III等，提供任务调度、同步、通信机制。

2. Linux开发 (常见于Cortex-A系列)：

   • 开发主机： 通常使用Linux PC (Ubuntu等)。
   • 交叉编译工具链： 如gcc-arm-linux-gnueabihf,用于在PC上编译能在ARM板子上运行的程序。
   • SDK / BSP： 板卡厂商提供的软件开发包或板级支持包，包含内核配置、驱动、文件系统构建工具。
   • Bootloader： 如U-Boot，负责初始化硬件、加载内核。
   • Linux内核： 需要为特定板卡配置和编译。
   • 根文件系统： 包含系统运行所需的库、工具和应用程序。
   • 调试： SSH远程登录、GDB调试（本地或远程）。

操作步骤示例 (以STM32F4系列东流板 + STM32CubeIDE为例)：

1. 从ST官网下载并安装STM32CubeIDE。
2. 启动IDE，创建新项目,选择您的具体STM32芯片型号。
3. 使用内置的STM32CubeMX图形化工具配置时钟树、引脚功能（哪个引脚用作UART TX，哪个是I2C SDA等）、外设参数（波特率、I2C地址模式等）。
4. CubeMX生成初始化代码框架。
5. 在生成的main.c或用户文件中编写您的应用逻辑。

点亮第一盏灯：基础GPIO编程

让我们从一个最经典的“Hello World”硬件版开始 – 控制LED灯闪烁。

// 示例代码 (基于STM32 HAL库)
#include "main.h"
#include "stm32f4xx_hal.h" // 根据您的芯片型号包含对应的头文件
// 假设LED连接在GPIOB的第0脚 (PB0)
#define LED_PIN GPIO_PIN_0
#define LED_PORT GPIOB
int main(void) {
    // HAL库初始化
    HAL_Init();
    // 系统时钟配置 (通常由CubeMX生成的SystemClock_Config()函数完成)
    SystemClock_Config();
    // 初始化LED所在的GPIO端口和引脚为输出模式
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOB_CLK_ENABLE(); // 使能GPIOB时钟
    GPIO_InitStruct.Pin = LED_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出
    GPIO_InitStruct.Pull = GPIO_NOPULL;         // 无上拉下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW; // 低速
    HAL_GPIO_Init(LED_PORT, &GPIO_InitStruct);
    while (1) {
        // 点亮LED (设置引脚为高电平)
        HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_SET);
        HAL_Delay(500); // 延时500毫秒
        // 熄灭LED (设置引脚为低电平)
        HAL_GPIO_WritePin(LED_PORT, LED_PIN, GPIO_PIN_RESET);
        HAL_Delay(500); // 延时500毫秒
    }
}

关键点：

• 时钟使能： 使用任何外设（包括GPIO）前，必须先开启其对应的时钟 (__HAL_RCC_XXXX_CLK_ENABLE())。
• GPIO配置： 通过GPIO_InitTypeDef结构体设置引脚、模式（输入/输出/复用功能）、上下拉、速度。
• 电平控制： HAL_GPIO_WritePin() 函数用于设置输出电平。
• 延时： HAL_Delay() 提供简单的毫秒级阻塞延时（对于实时性要求高的场合，需使用定时器中断）。

进阶实战：构建一个简易环境监测站

让我们利用东流开发板实现一个更实用的项目：读取温湿度传感器数据并通过串口发送到电脑显示，同时将数据上传到物联网平台（如阿里云IoT）。

硬件需求：

• 东流开发板（带UART和I2C/SPI接口）
• 温湿度传感器（如DHT11/DHT22 – 单总线，或SHT30/AHT20 – I2C）
• Wi-Fi模块（如果板载无Wi-Fi，需外接如ESP-01S，通过UATR AT指令控制）
• 连接线

软件流程：

1. 传感器数据采集：
   • 根据传感器协议（单总线、I2C、SPI）编写驱动代码,读取原始数据。
   • 将原始数据转换为实际的温度和湿度值（根据传感器手册提供的公式）。
2. 串口打印调试：
   • 初始化UART外设（波特率、数据位、停止位、校验位）。
   • 使用HAL_UART_Transmit()或printf重定向到串口,将温湿度值格式化输出。
3. 连接Wi-Fi网络：
   • 初始化连接Wi-Fi模块的UART。
   • 通过发送AT指令（如AT+CWMODE, AT+CWJAP, AT+CIPSTART）配置Wi-Fi模式、连接路由器、建立TCP连接。
4. 连接物联网平台：
   • 根据平台协议（如MQTT）封装连接、认证、发布消息的数据包。
   • 通过Wi-Fi模块的TCP连接，将封装好的MQTT连接包、发布包（包含温湿度数据）发送到平台指定的服务器地址和端口。
5. 数据处理与显示：
   • 在电脑端使用串口助手查看实时数据。
   • 登录物联网平台控制台，查看设备状态和接收到的数据流,可配置数据可视化大屏。

代码片段示例 (伪代码 – 基于SHT30 I2C & MQTT over Wi-Fi):

// 初始化I2C (用于SHT30)
HAL_I2C_Init(&hi2c1);
// 初始化UART1 (用于调试串口)
HAL_UART_Init(&huart1);
// 初始化UART2 (用于连接ESP8266 Wi-Fi模块)
HAL_UART_Init(&huart2);
// 连接Wi-Fi
wifi_send_at_command("AT+CWJAP="YourSSID","YourPassword"", response_buffer, timeout);
// 连接MQTT服务器
wifi_send_at_command("AT+CIPSTART="TCP","mqtt.your-iot-server.com",1883", ...);
// ... 发送MQTT CONNECT 包 (包含ClientID, Username, Password)
// ... 发送MQTT PUBLISH 包 (Topic: "/sensor/temp_humidity", Payload: JSON数据如 {"temp":25.6, "hum":60.2})
while(1) {
    // 读取SHT30温湿度 (通过I2C发送特定命令并读取响应数据)
    if (sht30_read_data(&temperature, &humidity) == SUCCESS) {
        // 串口打印
        printf("Temp: %.1f C, Hum: %.1f%%rn", temperature, humidity);
        // 构建MQTT发布消息 (JSON格式)
        snprintf(mqtt_payload, sizeof(mqtt_payload), "{"temp":%.1f,"hum":%.1f}", temperature, humidity);
        // 封装并发送MQTT PUBLISH包到Wi-Fi模块UART
        send_mqtt_publish("/device/12345/sensor", mqtt_payload);
    }
    HAL_Delay(5000); // 每5秒采集并发送一次
}

性能优化与调试技巧

• 善用中断 (Interrupts)： 对于需要快速响应的外部事件（如按键、通信接收完成、定时器溢出），使用中断代替轮询，提高效率和实时性,配置好中断优先级。
• 利用定时器 (Timers)： 精准定时、PWM输出（控制舵机、LED亮度）、输入捕获（测量脉冲宽度）都离不开定时器,STM32的定时器功能非常强大。
• DMA (直接内存访问)： 在进行大量数据传输时（如UART收发、ADC多通道扫描、SPI传输图像到屏幕），启用DMA可以解放CPU，让它在数据传输过程中处理其他任务,显著提升系统吞吐量。
• 低功耗模式： 对于电池供电设备，合理使用睡眠 (Sleep)、停机 (Stop)、待机 (Standby) 等低功耗模式至关重要，在等待事件（如定时器唤醒、外部中断唤醒）时进入低功耗。
• 调试利器：
  • 串口调试 (UART Printf)： 最基本有效的方法，输出变量值、程序状态。
  • 调试器 (Debugger)： 设置断点、单步执行、查看/修改变量和寄存器值、查看调用栈,是定位复杂Bug的核心工具。
  • 逻辑分析仪 (Logic Analyzer)： 可视化捕捉和分析数字信号（如GPIO、UART、I2C、SPI波形）,验证通信协议是否正确。
  • 示波器 (Oscilloscope)： 观察模拟信号、电源纹波、信号完整性。

项目拓展与资源

掌握了基础,您可以利用东流开发板探索更广阔的领域：

• 人机交互 (HMI)： 连接OLED/LCD显示屏、触摸屏,实现图形界面。
• 电机控制： 使用PWM和驱动电路控制直流电机、步进电机、舵机。
• 音频处理： 实现录音、播放、音频特效（需要DAC/ADC和Codec）。
• 图像识别： 连接摄像头模块（如OV7670），进行简单的图像采集或处理（需要较强处理能力）。
• 工业协议： 实现Modbus RTU/TCP、CANopen等工业通信协议。
• 边缘计算： 在设备端进行初步的数据处理、分析和决策。

获取帮助与学习资源：

• 官方文档： 芯片数据手册、参考手册、编程手册、开发板用户手册是最权威的资料。
• 厂商例程 (Example Code)： STM32Cube库、ESP-IDF等都提供了大量外设使用的示例工程。
• 技术社区论坛： 如ST社区、电子工程世界 (EEWorld)、CSDN、GitHub Issues，遇到问题先搜索,再提问。
• 开源项目： GitHub上搜索相关关键词,学习他人的项目结构和代码实现。

您准备好动手了吗？

• 您目前在用东流开发板做哪个方向的项目？遇到了哪些具体挑战？ 欢迎在评论区分享您的经验或困惑,我们一起探讨解决！
• 对于教程中的哪个部分（如Wi-Fi连接、MQTT协议、特定传感器驱动）希望看到更深入的单篇详解？ 告诉我们您的需求,我们将优先安排！
• 您有什么独特的东流开发板应用创意？ 大胆说出来,或许能激发更多人的灵感！
