数据中心高效运维的核心导航
服务器图例是数据中心或服务器机房内，用于清晰标识服务器设备物理位置、硬件配置、网络连接、归属责任及关键警示信息的标准化视觉标识系统。 它如同数据中心的“地图”与“说明书”，是保障运维效率、快速故障定位、确保操作安全及优化资源管理的关键基础设施，直接关系到系统稳定性和业务连续性。
一套完善的服务器图例系统,远非简单的标签粘贴，而是融合了标准化、可视化与智能化管理理念的专业实践，其核心价值在于将复杂的物理设备信息转化为直观、一致、易于理解的视觉语言，为运维人员、网络工程师乃至安全审计人员提供即时、准确的操作指引。

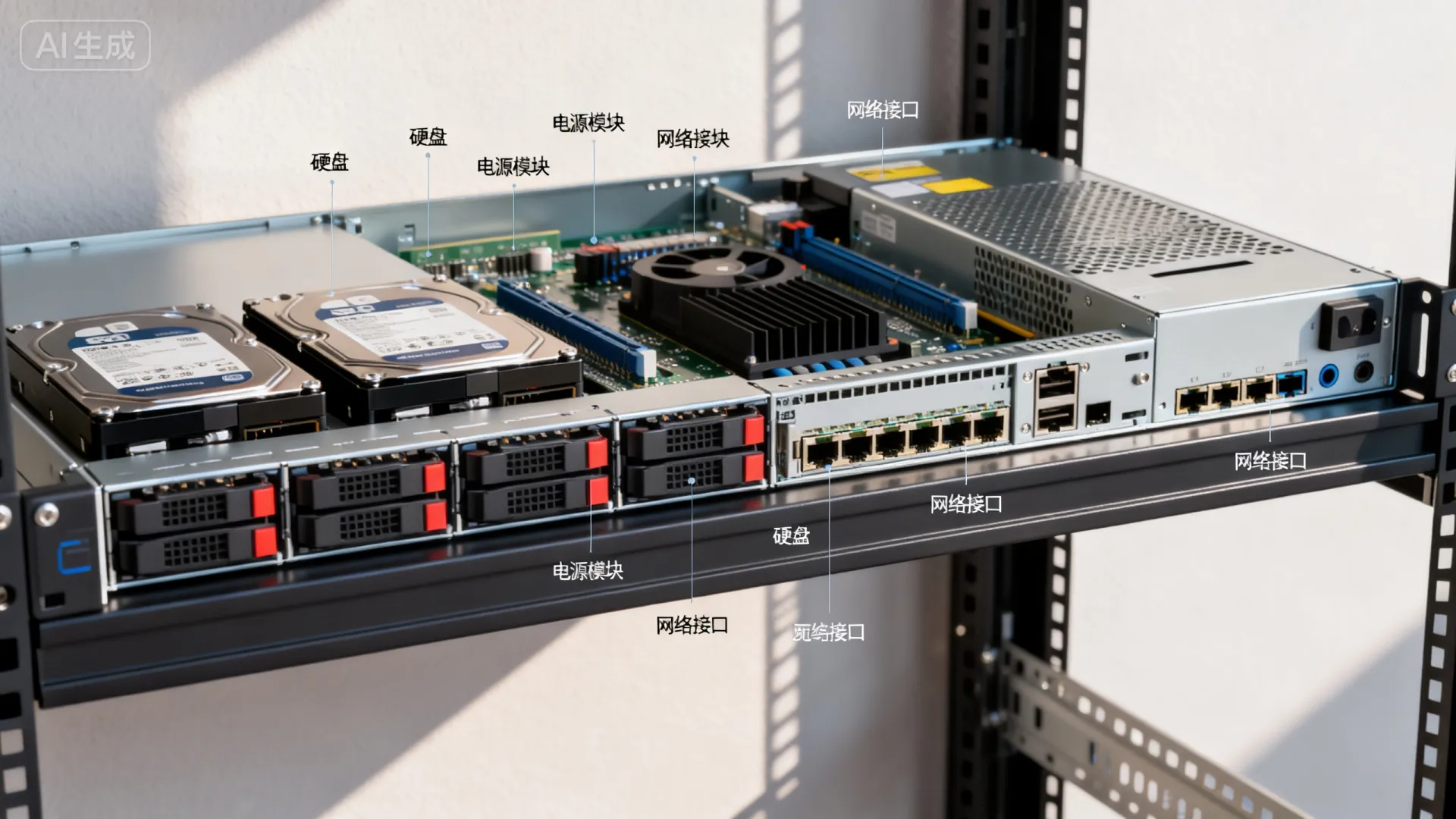

服务器图例的核心构成要素
一个专业的服务器图例系统,通常包含以下不可或缺的要素，共同构成信息矩阵：
-
精准的位置标识 (Location Identification)：
- 机柜标识 (Rack ID)： 唯一标识每个机柜（如：Rack-A01, Rack-B12）。
- U位标识 (RU Position)： 清晰标注机柜内每个标准高度单位（1U, 2U, 4U等）的位置编号（如：U10 – U13），这是定位具体服务器的基石。
- 设备面标签 (Front/Rear Label)： 在服务器前后显著位置粘贴，重复机柜/U位信息，确保从不同角度都能快速识别。
-

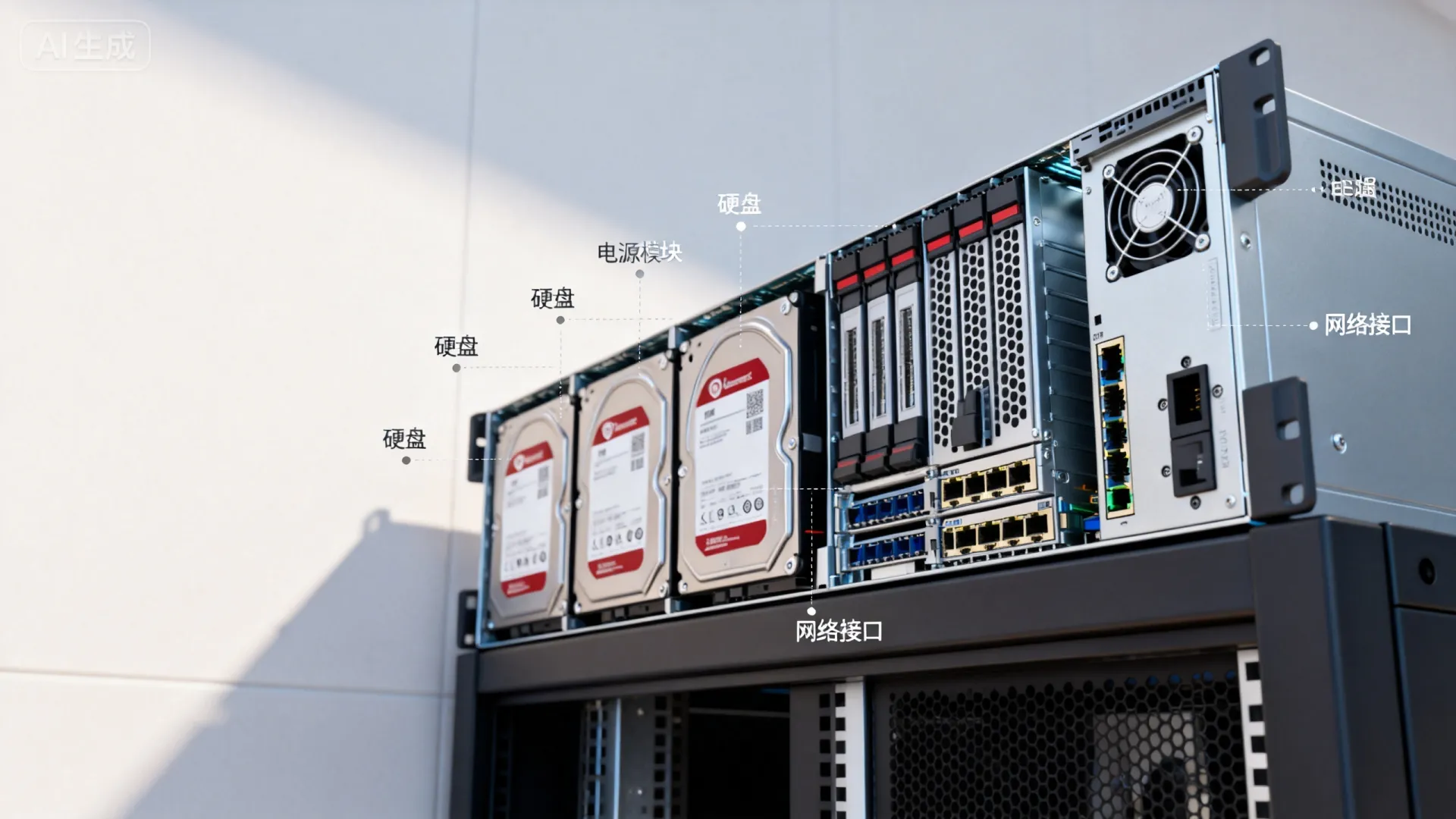

详尽的硬件信息 (Hardware Specifications)：
- 服务器型号 (Server Model)： 明确设备的具体型号（如：Dell PowerEdge R750, HPE ProLiant DL380 Gen10）。
- 资产编号/序列号 (Asset Tag / Serial Number)： 企业内部唯一的资产追踪号及设备出厂序列号，用于库存管理、保修查询。
- 核心配置概览 (Key Configuration)： 简明扼要标注关键硬件，如 CPU (型号/数量/核心数)、内存 (总容量)、主要存储类型及容量（如：2x Xeon Gold 6330, 512GB RAM, 4x 1.92TB SSD）。
-
清晰的网络脉络 (Network Connectivity)：
- 端口映射图 (Port Mapping)： 这是图例中最关键且易被忽视的细节之一。 需明确标注服务器物理网口（如：NIC1, NIC2, iLO）所连接的交换机的具体端口号（如：Switch-Core01, Port Gi1/0/24），使用不同颜色标签区分业务网、管理网、存储网等网络平面是高效做法。
- IP地址/MAC地址 (IP Address / MAC Address)： 标注主要业务IP和管理IP（如iLO/iDRAC/IPMI地址）及其对应的MAC地址，便于网络排查和远程管理。
-
明确的所有权与状态 (Ownership & Status)：
- 所属部门/应用系统 (Department / Application)： 标明服务器的主要使用者或运行的核心业务系统（如：Finance DB Cluster, Web Farm – Ecommerce）。
- 运维负责人 (Owner / Contact)： 提供紧急情况下的直接联系人信息（团队或责任人）。
- 状态指示 (Status Indicator)： 使用统一颜色或符号（如绿-生产、黄-测试、红-故障/维护、蓝-备份）直观反映服务器当前状态。
-
重要的安全警示 (Safety & Warning)：
- 高电压警示 (High Voltage)： 在电源区域清晰标注。

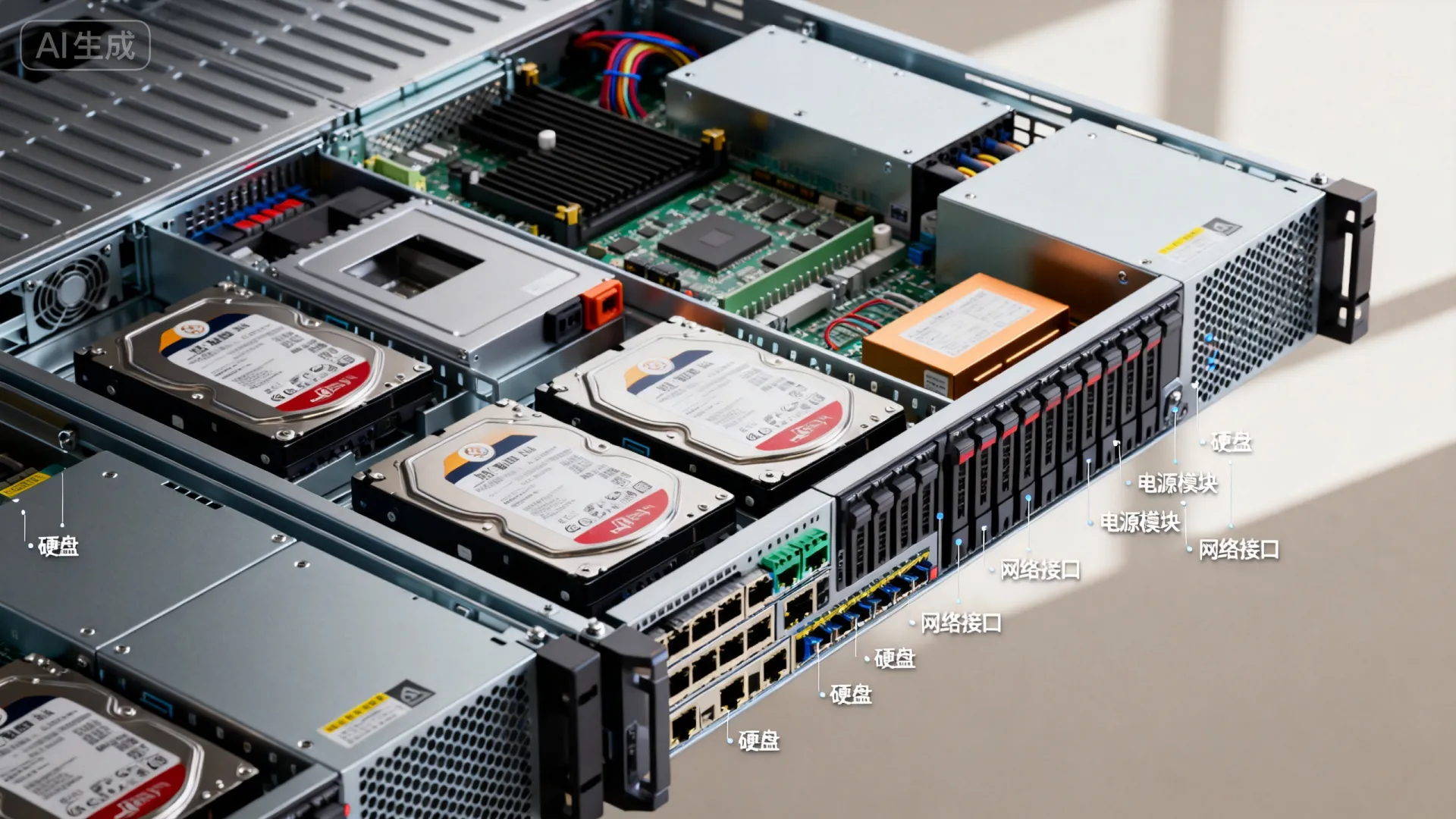

- 热插拔提示 (Hot-Swappable)： 对支持热插拔的组件（如硬盘、电源、风扇）进行标识。
- 操作风险提示 (Caution)： 如“勿遮挡通风口”、“维护前下电”等必要安全提醒。
构建专业服务器图例系统的最佳实践
实现一个真正高效、专业的图例系统，需遵循以下核心原则与实践：
-
标准化与一致性 (Standardization & Consistency)：
- 制定强制规范： 依据国际/国内标准（如TIA-606-C 电信基础设施管理标准）或企业标准，制定详细的《数据中心标识规范文档》，涵盖标签尺寸、材质、颜色编码、字体、信息格式、粘贴位置等所有细节。
- 统一模板工具： 使用专业的标签设计软件（如 Brady Workstation, Brother P-touch Editor）或集成化的DCIM（数据中心基础设施管理）工具中的标签模块，确保所有标签格式统一、信息准确。
- 强制执行与审核： 将图例规范纳入机房管理制度，新设备上架、配置变更时必须同步更新图例，并定期进行合规性审计。
-
耐久性与清晰度 (Durability & Legibility)：
- 专业耗材： 选用耐高温、防潮、抗化学腐蚀、抗脱落的高质量标签材料（如聚酯、乙烯基），热转移打印或激光打印确保字迹持久清晰。
- 字体大小与对比度： 字体大小需保证在正常操作距离（如1米）内清晰可读，背景色与字体色需有强烈对比（如白底黑字、黄底黑字）。
- 位置显眼固定： 标签应粘贴在设备前后不易被遮挡、易于查看的位置（如设备面板上方、网口旁），并确保牢固。
-
信息时效性与联动管理 (Timeliness & Integrated Management)：
- 变更即更新： 这是运维中最关键的环节。 硬件更换、配置调整、网络跳线变动后，必须立即更新相关标签和图例记录，滞后的信息比没有信息危害更大。
- 与CMDB/DCIM联动： 将物理图例信息作为配置项属性，纳入配置管理数据库或DCIM系统，实现物理标识与逻辑管理信息的双向同步和验证，确保“所见即所得”，这是现代数据中心智能化运维的基石。
- 版本管理： 对于复杂的机柜布局图或网络拓扑图例（可能张贴在机柜门内侧或运维看板），应标注版本号和更新日期。
-
可视化与智能化进阶 (Visualization & Intelligence)：
- 机柜前后视图： 在DCIM系统或物理看板中提供机柜前后高清照片或示意图，直观展示设备布局和线缆连接，是图例标签的重要补充。
- QR码/RFID应用： 在标签上集成QR码或RFID标签，扫码即可快速链接到DCIM/CMDB中的该设备详细信息页面（完整配置、维护记录、文档），大幅提升信息获取效率，减少人为错误，这是提升运维体验（E-E-A-T中的Experience）的关键技术。
卓越图例带来的核心价值与收益
投资于专业的服务器图例系统,将获得显著回报：
-
运维效率飞跃 (Dramatic Ops Efficiency)：
- 故障分钟级定位： 发生告警时，运维工程师能根据系统提示的IP或告警信息，结合图例瞬间定位到物理设备及其所在U位、连接的交换机端口，省去大量查找时间，平均故障定位时间（MTTI）可缩短70%以上。
- 变更安全高效： 硬件更换、维护、上下电操作精准无误，避免误操作导致的服务中断。
- 新成员快速上手： 标准化的图例极大降低了新运维人员熟悉环境的门槛。
-
安全与合规保障 (Enhanced Safety & Compliance)：
- 操作风险显著降低： 清晰的安全警示和状态标识有效防止带电误操作、误触关键设备。
- 审计轻松通过： 规范、完整、一致的物理标识是满足ITIL、ISO27001、等保、GDPR等各类内外部审计要求的硬性指标和有力证据。
-
资源管理精细化 (Optimized Resource Management)：
- 空间与容量可视： 清晰的U位标识使机柜空间利用率一目了然，便于规划新设备部署。
- 资产精准掌控： 通过资产标签和配置信息，实现物理资产的精确追踪、生命周期管理和成本核算。
- 网络拓扑清晰： 端口映射图是理解物理网络连接、进行网络优化和故障排查的基础。
-
成本效益显著 (Tangible Cost Savings)：
- 减少宕机损失： 快速故障定位和修复直接减少业务中断时间及其带来的经济损失。
- 降低人力成本： 提高运维效率等同于减少在查找、定位、确认等低效工作上的人力投入。
- 避免错误成本： 防止因误操作、误拔线导致的设备损坏或服务中断产生的额外成本。
优秀的服务器图例系统，是数据中心从“人找设备”的混沌状态迈向“信息找人”的智能化运维的标志。 它不仅仅是贴在机器上的标签，更是高效运维流程的物理载体、团队协作的共同语言和安全规范的无声守护者，在数据中心规模日益庞大、架构日趋复杂的今天，忽视图例管理所带来的隐性成本（时间浪费、操作风险、宕机损失）将远超建立和维护一套专业系统的投入，将服务器图例视为关键基础设施来建设和维护，是追求卓越运营的数据中心团队的必然选择。
您在实施或优化服务器图例系统中遇到的最大挑战是什么？是信息更新的及时性，还是标准化推广的阻力？或者您采用了哪些创新的标识技术（如智能标签）来提升效率？欢迎分享您的经验和见解！
