赛灵思开发板，为何如此受到开发者青睐？性能与功能揭秘！

赛灵思开发板（尤其是基于FPGA和自适应SoC的型号，如Zynq-7000、Zynq UltraScale+ MPSoC、Versal ACAP系列）是进行高性能计算、硬件加速、实时处理、通信系统原型设计和学习的强大平台，掌握在其上进行程序开发的核心流程是释放其潜力的关键，本教程将引导您完成从环境搭建到基础应用开发的完整步骤，重点在于理解软硬件协同设计的精髓。

认识您的赛灵思开发板：核心与潜力

赛灵思开发板的核心是其可编程逻辑（PL – Programmable Logic，即FPGA部分）和处理系统（PS – Processing System，通常是Arm Cortex处理器），这种独特的架构允许：

1. 硬件加速： 将计算密集型算法（如图像处理、加密解密、机器学习推理）以硬件逻辑的形式实现在PL中，获得远超通用处理器的性能。
2. 高度定制化： 根据应用需求定制外设接口、通信协议和数据处理流水线。
3. 实时性与确定性： PL中的硬件逻辑提供纳秒级的精确控制和确定性延迟。
4. 低功耗高效能： 针对特定任务优化硬件，实现更高的能效比。

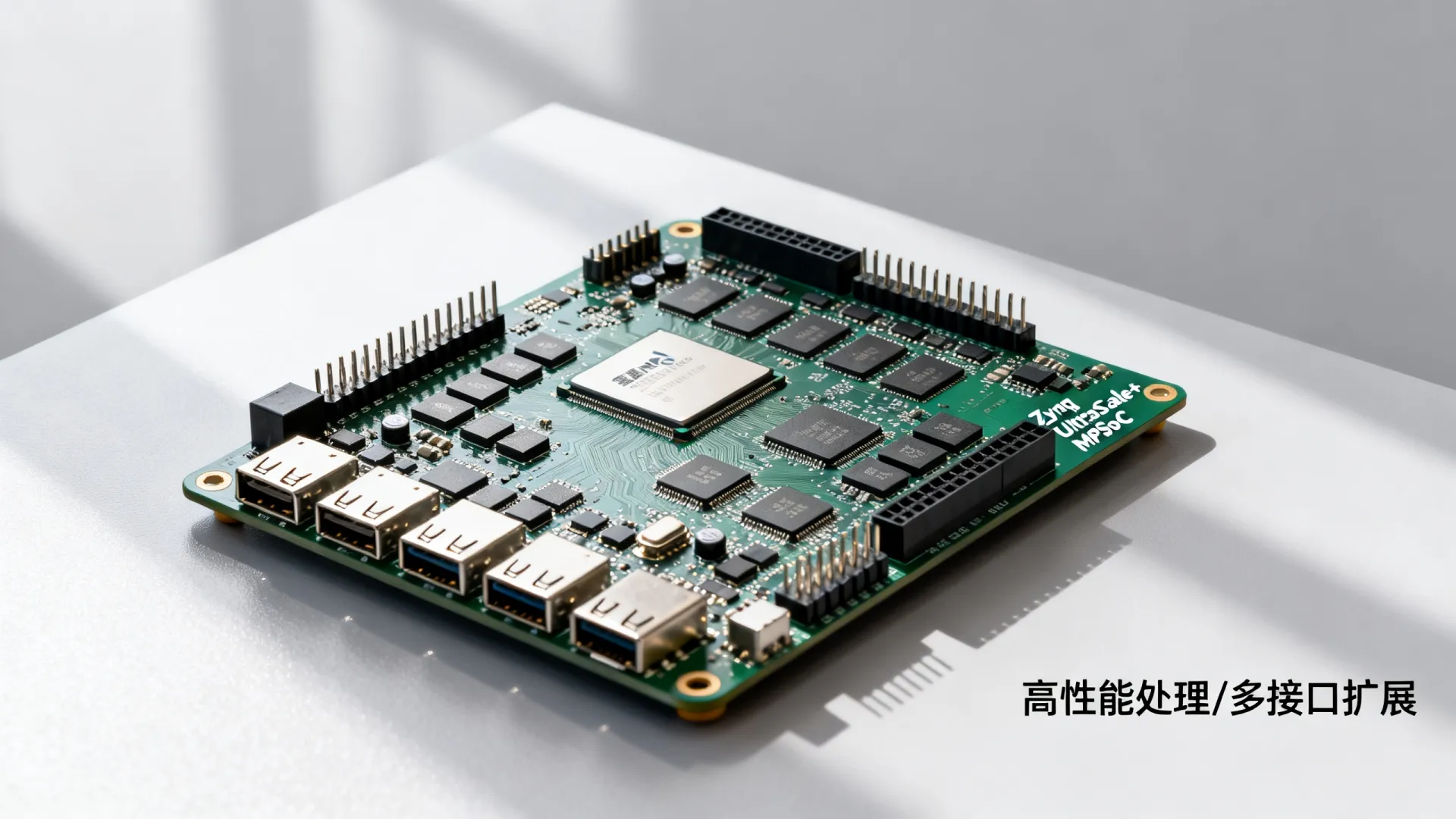

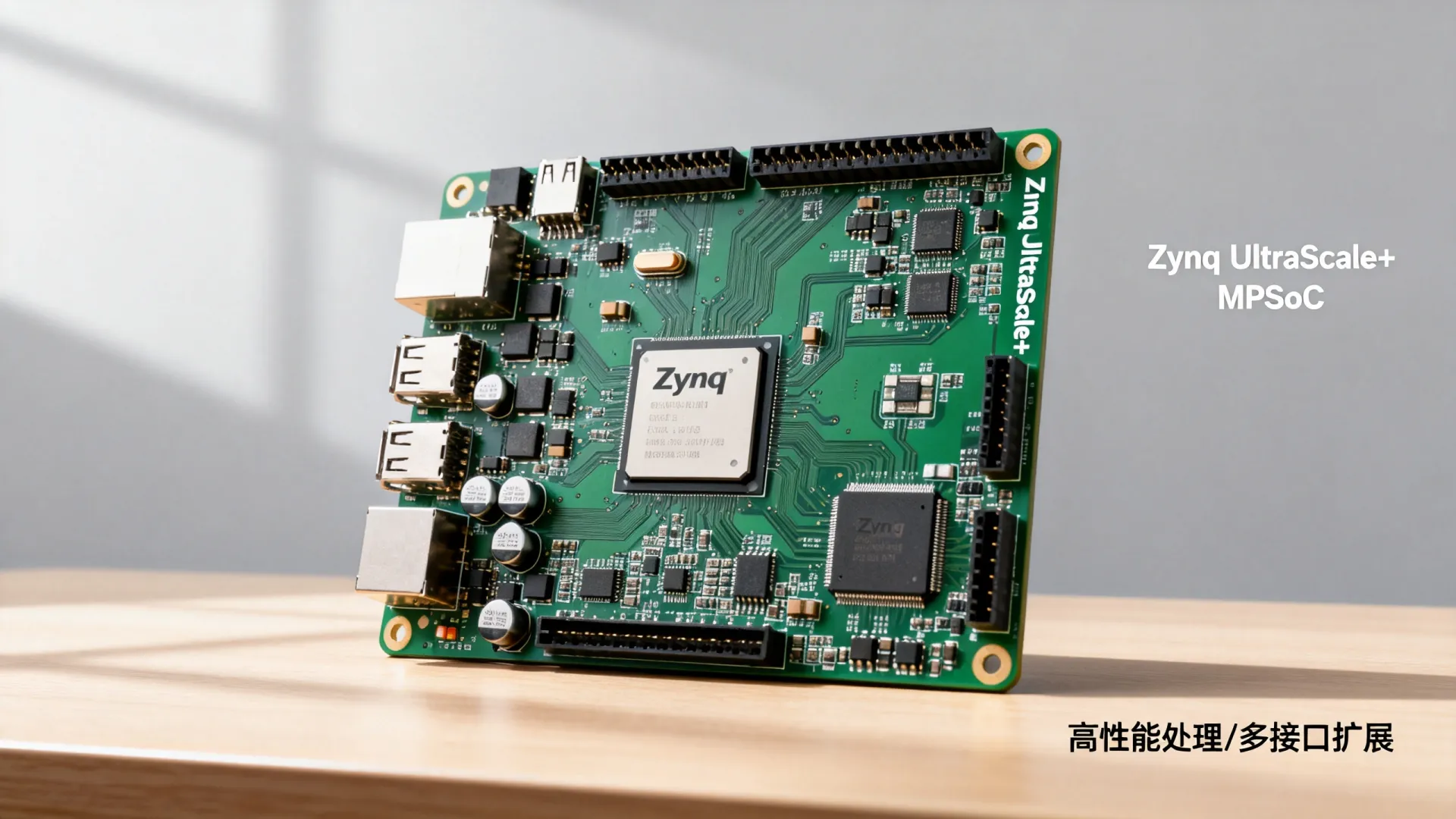

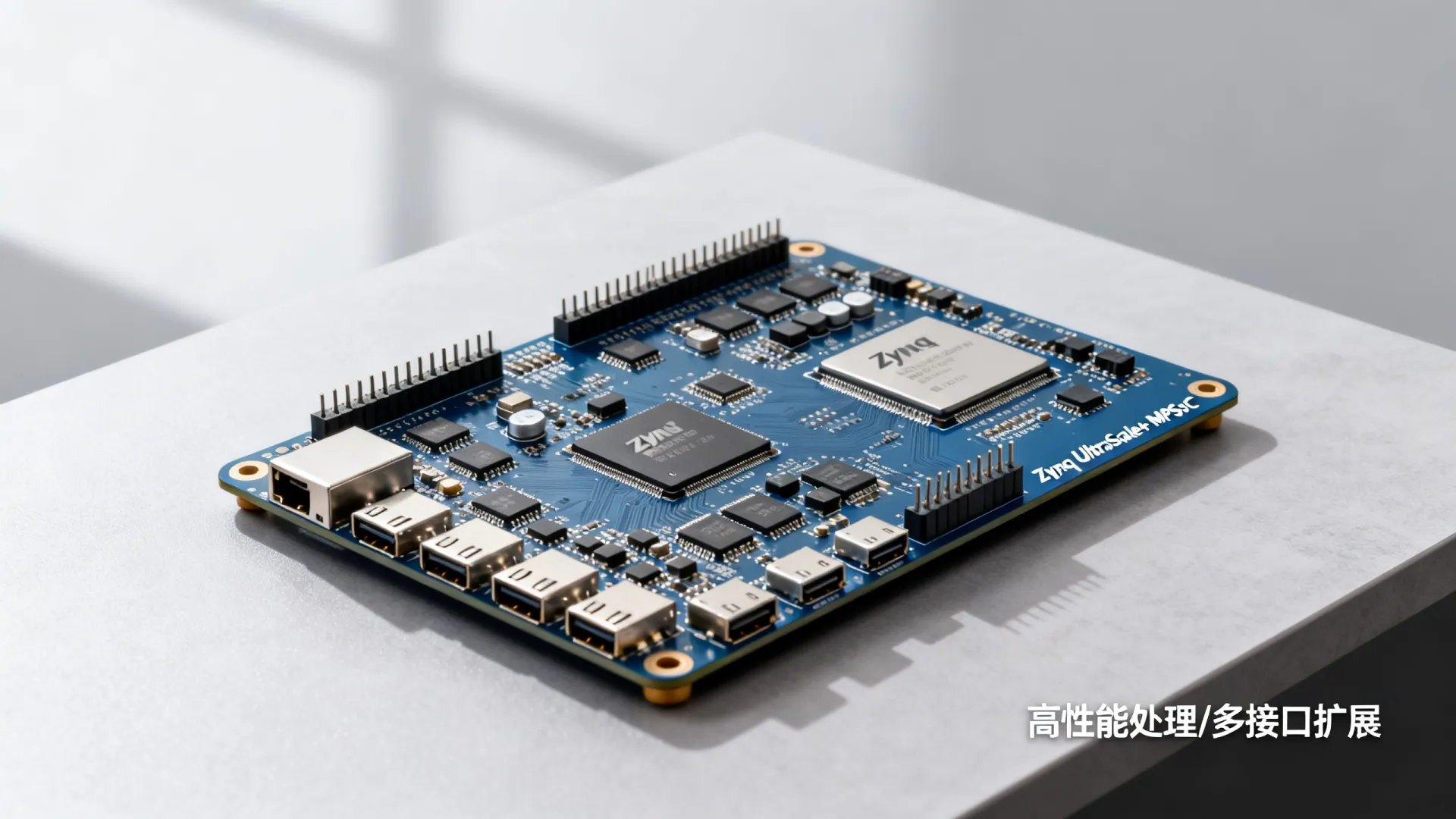

常见的开发板系列包括入门级的Zybo Z7 (Zynq-7000)、中高端的ZCU102/104/106 (Zynq UltraScale+ MPSoC)以及面向未来的VCK190 (Versal ACAP)，选择哪款取决于您的性能需求、外设接口和预算。

开发环境搭建：Vivado 与 Vitis 是关键

赛灵思的开发工具链主要包含两个核心组件：

1. Vivado Design Suite：

   • 作用： 负责硬件设计（HDL – Verilog/VHDL）、逻辑综合、布局布线、生成比特流文件（.bit）以及最重要的创建硬件平台（.xsa文件），它定义了PL中的逻辑设计、PS的配置（时钟、外设、内存映射）以及两者之间的连接（如AXI总线）。
   • 安装： 从AMD/Xilinx官网下载对应您操作系统（Windows/Linux）的Vivado HLx版本，安装时选择您开发板对应的器件型号（如xc7z020clg400-1对应Zybo Z7）和必要的设计工具（Vivado, SDK）。强烈建议安装最新稳定版以获得最佳性能和问题修复。 安装过程需占用较大磁盘空间（>50GB），请预留足够资源。

2. Vitis Unified Software Platform：



   • 作用： 基于Vivado生成的硬件平台（.xsa），进行软件开发，这包括：
     • 裸机应用 (Baremetal)： 直接在PS上运行，无操作系统，控制最底层硬件。
     • FreeRTOS应用： 在PS上运行轻量级实时操作系统。
     • Linux应用： 为运行在PS上的Linux系统开发用户空间应用。
     • 硬件加速应用： 最重要的功能！使用OpenCL、C/C++或RTL Kernel开发运行在PL中的加速器，并通过Vitis运行时库（XRT）与PS上的应用进行高效数据交互。
   • 安装： 通常作为Vivado安装的一部分提供（在Vivado安装器中选择包含Vitis），也可以独立安装，但必须指向已安装的Vivado。

经典开发流程：从硬件平台到“Hello World” (以Zynq为例)

1. 创建Vivado硬件工程：

   • 启动Vivado,创建新工程，选择目标器件型号（务必与开发板丝印一致）。
   • 使用Create Block Design创建框图设计。
   • 添加ZYNQ7 Processing System IP核（对于Zynq-7000），双击IP核进行配置：
     • PS-PL Configuration： 启用所需外设（如UART, I2C, SPI, Ethernet, SD卡控制器等），配置时钟频率、DDR内存参数（务必参考开发板手册！）。
     • MIO Configuration： 配置PS引脚到板载外设的实际连接（Vivado通常提供板级预设文件.xdc，需导入）。
   • 运行Block Automation和Connection Automation让Vivado自动连接Zynq PS和时钟/复位逻辑，并启用必要的AXI接口（如M_AXI_GP0用于PS控制PL，S_AXI_HP0用于PL高速访问PS内存）。
   • 添加其他所需IP核（如GPIO控制器、AXI DMA等）并连线。
   • 生成顶层HDL包装文件（Create HDL Wrapper）。
   • 添加或创建约束文件（.xdc），定义管脚分配和时序约束（板级预设.xdc通常已包含管脚约束）。
   • 依次执行Synthesis, Implementation, Generate Bitstream，这将生成.bit文件（PL配置）和.xsa文件（包含硬件平台信息）。

2. 创建Vitis软件平台与工程：

   • 启动Vitis。
   • 创建工作区（Workspace）。
   • File -> New -> Platform Project： 创建一个新平台项目，输入名称，在Hardware Specification中选择上一步Vivado生成的.xsa文件，选择操作系统（例如standalone裸机或linux），点击Finish生成平台。
   • File -> New -> Application Project： 创建一个新应用项目。
     • 选择上一步创建的平台项目。
     • 输入应用名称。
     • 选择目标处理器（ps7_cortexa9_0 for Zynq-7000）。
     • 选择域（standalone）。
     • 选择模板（例如Hello World）。
   • 点击Finish，Vitis会自动生成基于模板的代码。

3. 编写、编译与运行“Hello World”：

   • 在Vitis的Explorer视图中，展开您的应用项目下的src文件夹，打开helloworld.c。
   • 您会看到简单的printf("Hello Worldn");代码，理解它使用了xil_printf（裸机下对标准printf的轻量级实现）和通过UART输出。
   • 编译： 右键点击应用项目 -> Build Project，Vitis会调用交叉编译器（如arm-none-eabi-gcc）生成可执行文件（.elf）。
   • 下载与运行：
     • 将开发板通过USB-JTAG/UART接口（通常是同一根USB线）连接到电脑，确保Vitis识别到板卡（在Window -> Show View -> Xilinx -> Hardware视图中可见）。
     • 在XSCT Console视图（或Run Configurations）中，右键识别到的板卡 -> Program Device： 先选择.xsa文件中的比特流（.bit）配置PL，然后选择应用工程的.elf文件下载到PS内存。
     • 在Vitis中打开Terminal视图（连接板卡的UART端口，波特率通常为115200），您将看到Hello World输出！

进阶核心：硬件加速开发（Vitis流程精髓）

这才是赛灵思平台的最大价值所在,核心概念是将算法分解：

1. Host (主机)： 运行在PS上的应用程序（C/C++, Python），负责控制流程、管理数据、与用户交互、调用加速器。
2. Kernel (内核)： 运行在PL中的加速器单元，可以用多种方式开发：
   • C/C++ (HLS – High-Level Synthesis)： 使用Vitis HLS工具将C/C++代码自动综合成高效的RTL。这是最高效的主流方式，尤其适合算法工程师。
   • OpenCL： 利用并行编程模型描述内核。
   • RTL (Verilog/VHDL)： 手动编写硬件描述语言，提供最精细的控制（但开发周期长）。

基本开发步骤：

1. 硬件平台准备： 在Vivado中设计硬件平台时，需要为加速器预留必要的接口（通常是AXI4-Master用于内核访问DDR内存，AXI4-Lite Slave用于Host配置内核），生成.xsa。
2. 创建Vitis加速应用工程：
   • 在Vitis中,File -> New -> Application Project。
   • 选择包含加速器接口的.xsa平台。
   • 选择Accelerated Application模板，这会创建包含Host代码和Kernel代码目录的结构。
3. 开发Kernel：
   • 在src/kernels目录下创建您的内核代码（如my_kernel.cpp）。
   • 使用Vitis HLS支持的C/C++子集编写核心计算逻辑。
   • 使用#pragma HLS指令指导综合（如流水线PIPELINE、数据流DATAFLOW、接口协议INTERFACE、资源绑定BIND_OP/BIND_STORAGE）。优化指令是性能的关键！
   • 定义内核函数及其参数（通常通过ap_int, hls::stream等类型处理硬件友好数据）。
4. 开发Host程序：
   • 在src/host目录下修改main.cpp。
   • 包含XRT头文件（xrt/xrt.h, xrt/experimental/xrt_kernel.h等）。
   • 核心步骤：
     • 初始化XRT运行时。
     • 加载比特流（.xclbin文件，由Vitis编译内核和硬件平台生成）。
     • 创建内核对象。
     • 分配主机内存缓冲区（xrtBOMap）或设备内存缓冲区（xrtDeviceAllocBO）。
     • 设置内核参数（set_arg）。
     • 将数据从主机传输到设备（xrtBOSync）。
     • 启动内核（run）。
     • 等待内核完成（wait）。
     • 将结果从设备传输回主机。
     • 清理资源。
5. 构建与运行：
   • 构建整个应用工程：Vitis会依次编译内核（调用Vitis HLS）、编译Host程序、链接生成.xclbin文件和Host可执行文件。
   • 将.xclbin文件和Host可执行文件（以及必要的运行时库）复制到开发板文件系统中（如果运行Linux）。
   • 在开发板终端运行Host程序：./my_host_app my_kernel.xclbin，Host程序会自动配置PL并运行加速器。

专业建议与避坑指南

• 深入理解AXI总线： AXI是PS-PL通信的命脉，理解AXI Lite（控制寄存器）、AXI Stream（高速流数据）、AXI Full/Memory Mapped（内存映射）的区别和使用场景至关重要。
• 约束文件是硬件设计的法律： .xdc文件中的管脚约束和时序约束必须准确无误。务必参考官方开发板用户指南（UG）提供的约束文件。 错误的约束会导致功能异常或时序违规。
• 重视时序收敛： 在Vivado实现（Implementation）后，必须检查时序报告，确保所有路径满足时钟要求（Setup Time, Hold Time），未收敛的时序意味着设计可能在硬件上不稳定，解决方法包括优化逻辑、添加流水寄存器、降低时钟频率或调整布局布线策略。
• 利用IP Integrator（Block Design）： 对大多数应用，图形化设计比手动编写顶层HDL更高效且不易出错，它能自动处理复杂的总线连接和时钟域交叉（CDC）。
• 仿真（Simulation）先行： 在下载到板卡前，务必对HDL逻辑和关键软件逻辑进行仿真（使用Vivado的XSim或第三方如ModelSim/QuestaSim），这能节省大量调试时间。
• 善用文档与社区：
  • 官方文档 (UG, PG, AR)： 用户指南（UG）、产品指南（PG）、答复记录（AR）是绝对权威的来源（AMD/Xilinx Documentation Portal）。
  • Xilinx Support Forums： 活跃的开发者社区，大量历史问题解答。
  • Github Repositories： Xilinx官方和第三方提供了丰富的参考设计和驱动。
• 性能分析与优化： Vitis Analyzer是强大的工具，用于分析硬件加速应用在Host-Kernel之间的执行时间线、数据传输瓶颈、内核内部性能（latency, interval），利用它进行深度优化。
• 安全操作： 在连接开发板、插拔JTAG/UART线缆时，确保开发板断电或处于安全状态（避免热插拔导致损坏）。

互动：开启您的赛灵思开发之旅

您已经掌握了赛灵思开发板程序开发的核心路径从基础的硬件平台构建、裸机“Hello World”，到解锁真正威力的硬件加速开发，理论是基石，实践出真知。

• 您手头是哪款赛灵思开发板？ 是经典的Zynq-7000系列，强大的UltraScale+ MPSoC，还是面向未来的Versal ACAP？
• 您最想利用它的硬件加速能力来解决什么问题？ 是实时视频分析、超低延迟交易、高性能计算模拟，还是创新的边缘AI应用？
• 在您尝试本教程步骤的过程中，遇到了哪些具体的挑战？ 是环境配置的依赖问题、Vivado时序收敛的困扰、Vitis HLS综合结果不理想，还是AXI通信调试的复杂性？

欢迎在评论区分享您的开发板型号、目标应用以及您遇到的具体技术难题或成功经验，让我们共同探讨，利用赛灵思强大的可编程逻辑和异构计算能力，将您的创意加速变为现实！您最期待在赛灵思平台上实现哪个项目？
