STC15开发板以其高性价比、增强型8051内核、丰富片上资源（ADC、PWM、定时器、串口等）和强大的抗干扰能力，在嵌入式开发爱好者、学生和工程师中广受欢迎，掌握其程序开发是解锁其潜力的关键，以下是一份详尽的开发教程,助你快速上手并进阶：

加载中

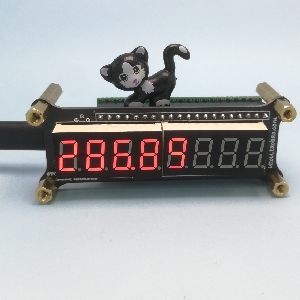

STC15系列单片机学习教程

Pocket嵌入式

4.3万52337

原视频地址

开发环境搭建 (基石准备)

1. Keil C51 IDE:

   • 下载并安装最新版Keil uVision (C51版本)。
   • 安装STC官方提供的器件数据库，运行STC-ISP下载工具，在Keil仿真设置选项卡中点击添加MCU型号到Keil中,按提示完成。
   • 在Keil中新建工程，选择STC MCU Database，找到你的具体型号（如STC15F2K60S2）。

2. 头文件与寄存器定义:

   • 强烈建议使用STC官方提供的stc15.h或针对具体型号的精简头文件（如stc15f2k60s2.h），这些文件包含了所有特殊功能寄存器(SFR)的地址和位定义。
   • 将头文件复制到你的工程目录，并在主程序main.c开头包含它 (#include "stc15f2k60s2.h")。

3. 程序下载 (STC-ISP):

   • 准备USB转TTL串口模块（如CH340, CP2102）。
   • 连接开发板：TXD -> 模块RXD, RXD -> 模块TXD, GND -> GND。注意： STC15通常需要冷启动下载,即点击下载按钮后再给开发板上电。
   • 打开STC-ISP软件，选择正确的单片机型号、串口号。
   • 设置合适的波特率（首次可尝试较低值如115200或57600），选择编译Keil生成的Hex文件。
   • 点击下载/编程，然后给开发板上电复位,等待下载完成提示。

基础I/O控制：点亮LED (入门实践)

1. 硬件连接:

   • 假设LED阳极通过限流电阻接VCC，阴极接单片机IO口（如P1.0），控制逻辑：IO输出低电平(0)点亮LED，高电平(1)熄灭。

2. GPIO模式配置 (关键步骤):

   • STC15的IO口有4种模式：准双向口/弱上拉、推挽输出/强上拉、高阻输入、开漏输出，模式由端口配置寄存器PxM0和PxM1控制（x=0,1,2,3…）。
   • 对于驱动LED，设置为推挽输出模式驱动能力最强：

     // 配置P1.0为推挽输出模式 (M1=0, M0=1)
     P1M0 |= 0x01;  // 设置P1.0的M0位为1
     P1M1 &= ~0x01; // 设置P1.0的M1位为0

3. 闪烁LED程序:

   #include "stc15f2k60s2.h" // 根据实际型号修改
   #include <intrins.h>       // 包含_nop_()延时函数
   void DelayMS(unsigned int ms) { // 粗略毫秒延时函数
       unsigned int i, j;
       for(i = ms; i > 0; i--)
           for(j = 1140; j > 0; j--); // 此值需根据主频校准
   }
   void main() {
       // 配置P1.0为推挽输出
       P1M0 = 0x01;
       P1M1 = 0x00;
       while(1) {
           P10 = 0;      // P1.0输出低电平，LED亮
           DelayMS(500); // 延时500ms
           P10 = 1;      // P1.0输出高电平，LED灭
           DelayMS(500); // 延时500ms
       }
   }

按键检测与消抖 (输入处理)

1. 硬件连接:

   按键一端接地(GND)，另一端接IO口（如P3.2）和上拉电阻（STC15准双向口模式内置上拉，通常可省略外接）。



2. 配置IO为输入:

   • 将按键对应的IO口（如P3.2）配置为准双向口或高阻输入模式，准双向口模式更常用：

     // 配置P3.2为准双向口 (默认状态，通常无需额外配置，M1=0, M0=0)
     P3M0 &= ~(1 << 2); // 清除M0位
     P3M1 &= ~(1 << 2); // 清除M1位

3. 按键检测与软件消抖:

   #define KEY P32 // 定义按键引脚为P3.2
   bit KeyScan() {
       if (KEY == 0) {      // 检测按键是否按下 (低电平有效)
           DelayMS(10);     // 延时10ms消抖
           if (KEY == 0) {  // 再次确认按键按下
               while(!KEY); // 等待按键释放 (松手检测)
               DelayMS(10); // 松手消抖
               return 1;    // 返回有效按键
           }
       }
       return 0; // 无按键
   }
   void main() {
       // ... (LED和按键IO配置)
       while(1) {
           if (KeyScan()) {
               P10 = ~P10; // 按键按下，LED状态翻转
           }
           // 其他任务...
       }
   }

定时器中断应用 (精准计时)

STC15通常有多个定时器(T0, T1, T2等)，以16位自动重载模式（模式0）的Timer0为例,实现1ms定时中断。

1. 定时器初始化:

   void Timer0_Init(void) { // 1ms @11.0592MHz
       AUXR |= 0x80;        // 定时器0为1T模式 (12T模式时AUXR &= 0x7F)
       TMOD &= 0xF0;        // 清除T0控制位
       TMOD |= 0x00;        // T0模式0: 16位自动重载 (STC15特有)
       TL0 = 0x66;          // 设置定时初值低8位
       TH0 = 0xFC;          // 设置定时初值高8位
       TF0 = 0;             // 清除T0溢出标志
       TR0 = 1;             // 启动T0
       ET0 = 1;             // 允许T0中断
       EA = 1;              // 开启总中断
   }

   • 初值计算：
     • 1T模式：TimerCount = 65536 - (FOSC / 1000) (FOSC=11059200Hz)
     • TimerCount = 65536 - 11059200/1000 = 65536 - 11059.2 ≈ 54477 (0xD4ED) -> TH0=0xD4, TL0=0xED (需根据实际主频精确计算)。

2. 中断服务程序:

   volatile unsigned int msCount = 0; // 毫秒计数器，volatile防止优化
   void timer0_isr() interrupt 1 { // Timer0中断号是1
       msCount++;                  // 毫秒计数器递增
       // 可以在此添加其他需要定时执行的任务...
   }

3. 应用示例 (精准1秒LED闪烁):

   void main() {
       Timer0_Init();
       // ... (LED配置)
       while(1) {
           if (msCount >= 1000) { // 达到1000ms (1秒)
               msCount = 0;       // 复位计数器
               P10 = ~P10;        // LED翻转
           }
           // 主循环处理其他非实时性任务
       }
   }

PWM输出控制 (呼吸灯)

STC15内置硬件PWM发生器（通常与定时器复用，如PWM可用Timer0/1/2或专用PWM定时器），以使用P1.3作为PWM输出（对应PWM2或特定通道）为例。

1. PWM初始化 (以PWM2为例):

   void PWM2_Init(void) {
       P1M0 |= 0x08; P1M1 &= ~0x08; // P1.3设置为推挽输出 (用于PWM输出)
       CCON = 0x00;                 // 清零CF, CR, 初始化PCA计数器控制寄存器
       CL = 0; CH = 0;              // PCA计数器清零
       CMOD = 0x04;                 // PCA时钟源 = SYSclk / 1 (1T模式), 禁止PCA中断
       CCAPM2 = 0x42;               // 设置PCA模块2为8位PWM模式 (ECOM2=1, PWM2=1)
       PCA_PWM2 = 0x00;             // PWM2占空比控制寄存器清零 (初始化)
       CR = 1;                      // 启动PCA计数器
   }
   void PWM2_SetDuty(unsigned char duty) { // 设置PWM2占空比 (0-255)
       CCAP2H = duty; // 写入捕获比较寄存器高8位 (决定占空比)
       PCA_PWM2 &= 0xC0; // 清除占空比低2位 (PCA_PWM2[1:0])
       PCA_PWM2 |= (duty & 0x03); // 设置占空比低2位 (8位PWM时，duty是8位，低2位写入PCA_PWM2[1:0])
   }

   • 注意： 具体PWM通道、寄存器名称（CCAPMx, CCAPxH, PCA_PWMx）需严格参照对应型号的数据手册。

2. 实现呼吸灯:



   void main() {
       unsigned char duty = 0;
       bit dir = 0; // 方向: 0=渐亮, 1=渐暗
       PWM2_Init();
       while(1) {
           PWM2_SetDuty(duty);
           DelayMS(10); // 用延时或定时器控制变化速度
           if (!dir) {
               if (++duty == 0xFF) dir = 1; // 加到最大转渐暗
           } else {
               if (--duty == 0x00) dir = 0; // 减到最小转渐亮
           }
       }
   }

串口通信 (UART) 与PC交互

STC15通常有多个串口(UART1, UART2等)，以UART1为例,实现与PC串口助手的收发。

1. 串口初始化 (模式1, 8位数据, 无校验, 1停止位):

   void UART1_Init(void) { // 9600bps @11.0592MHz
       P_SW1 |= 0x40;      // UART1切换使用P3.0(Rx) P3.1(Tx) (具体切换位看手册)
       SCON = 0x50;        // 8位数据位, 可变波特率, 允许接收 (SM0=0, SM1=1, REN=1)
       AUXR |= 0x01;       // 串口1选择定时器1为波特率发生器 (S1ST2=0)
       AUXR |= 0x40;       // 定时器1为1T模式 (T1x12=1)
       TMOD &= 0x0F;       // 清除定时器1控制位
       TMOD |= 0x20;       // 定时器1工作于模式2 (8位自动重载)
       TL1 = 0xE0;         // 设置定时初值
       TH1 = 0xFE;         // 设置重载值
       ET1 = 0;            // 禁止定时器1中断
       TR1 = 1;            // 启动定时器1
       ES = 1;             // 允许串口1中断
       EA = 1;             // 开总中断
   }

   • 波特率计算：
     • 1T模式：BaudRate = (2^SMOD / 32) (FOSC / (256 - TH1))
     • 9600bps @11.0592MHz, 1T模式：TH1 = TL1 = 256 - FOSC / (32 BaudRate) = 256 - 11059200 / (32 9600) ≈ 256 - 36 = 220 (0xDC) -> TH1=0xFE, TL1=0xE0 (需根据实际主频精确计算)。

2. 中断服务程序 (接收与回显):

   void uart1_isr() interrupt 4 { // UART1中断号是4
       if (RI) {                  // 接收中断标志
           RI = 0;                // 软件清零接收标志
           SBUF = SBUF;           // 将接收到的数据原样发回 (回显)
           // 也可将接收数据存入缓冲区处理: RxData = SBUF;
       }
       if (TI) {                  // 发送中断标志
           TI = 0;                // 软件清零发送标志
           // 发送完成处理 (如设置标志位通知主程序可发送下一字节)
       }
   }

3. 发送数据函数:

   void UART1_SendByte(unsigned char dat) {
       SBUF = dat;      // 将数据写入发送缓冲器
       while (!TI);     // 等待发送完成 (TI置位)
       TI = 0;          // 软件清零发送中断标志
   }
   void UART1_SendString(char s) { // 发送字符串
       while (s) {
           UART1_SendByte(s++);
       }
   }

进阶建议与总结

• 深入理解数据手册： STC15的丰富功能（ADC、SPI、I2C、看门狗、低功耗）都需仔细研读官方数据手册,了解寄存器配置细节和时序要求。
• 模块化编程： 将GPIO、定时器、PWM、UART等驱动封装成独立的.c/.h文件,提高代码复用性和可维护性。
• 使用库函数： 考虑使用成熟的第三方库（如STC官方库或社区库）简化开发,但理解底层原理仍至关重要。
• 仿真与调试： 利用Keil的软件仿真功能调试逻辑，配合串口打印调试信息 (printf重定向到UART)。
• 抗干扰设计： STC15以抗干扰著称，但在复杂环境中仍需注意电源滤波、IO保护、PCB布局布线。
• RTOS探索： 对于复杂任务，可研究小型RTOS（如FreeRTOS、RT-Thread Nano）在STC15上的移植与应用。

STC15开发板是学习8051内核和嵌入式开发的优秀平台，通过掌握核心外设的驱动开发（GPIO、定时器、中断、PWM、UART），并遵循模块化、规范化的编程原则，你能够高效地构建稳定可靠的嵌入式应用，从简单的LED控制到物联网节点、小型控制器等。

现在轮到你动手了！你正计划用STC15开发板实现什么有趣或实用的项目？是环境监测、智能小车控制、还是自定义的通讯协议？欢迎在评论区分享你的想法或开发中遇到的难题，我们一起交流探讨，攻克技术瓶颈！
